实一自动化 · 共 458 个原厂型号（滚珠丝杆 411 + 螺杆支撑座 47）· 数据源自 MOSIONX 原厂样本
按系列列出全部型号，含精度等级、循环方式、轴径 d(mm)、导程 I(mm)、动额定负荷 Ca(N)、静额定负荷 Coa(N)、刚性，并附螺帽尺寸图与 CAD/3D 图纸下载。
| 系列 | 型号 | 精度等级 | 循环方式 | 轴径 d | 导程 I | 动额定负荷 Ca | 静额定负荷 Coa | 刚性 | 螺帽尺寸图 | CAD/3D |
|---|---|---|---|---|---|---|---|---|---|---|

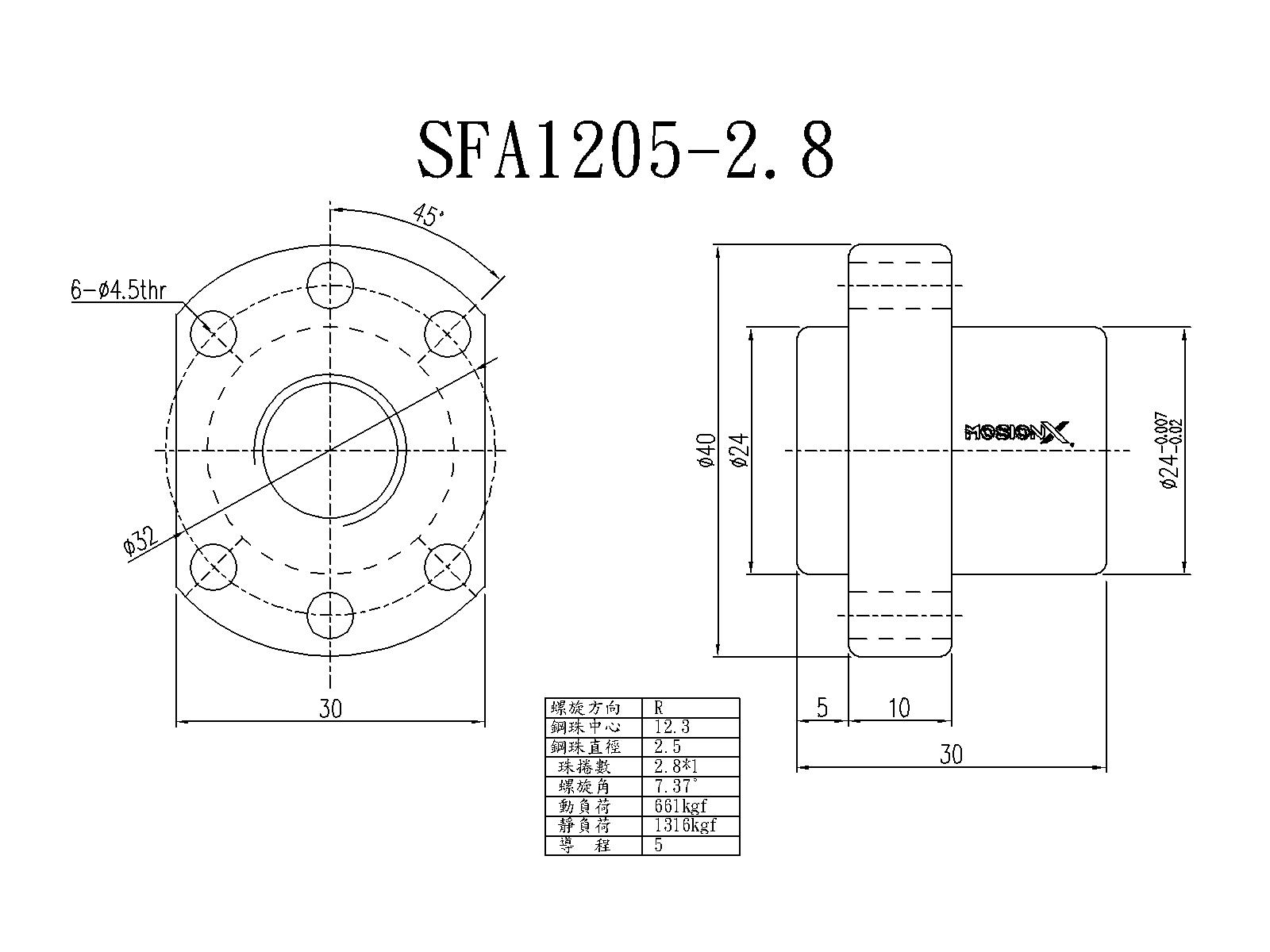

| SFA | SFA1205-2.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 12 | 5 | 661 | 1316 | 19 | 尺寸图 | CAD/3D |
| SFA | SFA1210-2.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 12 | 10 | 642 | 1287 | 19 | 尺寸图 | CAD/3D |

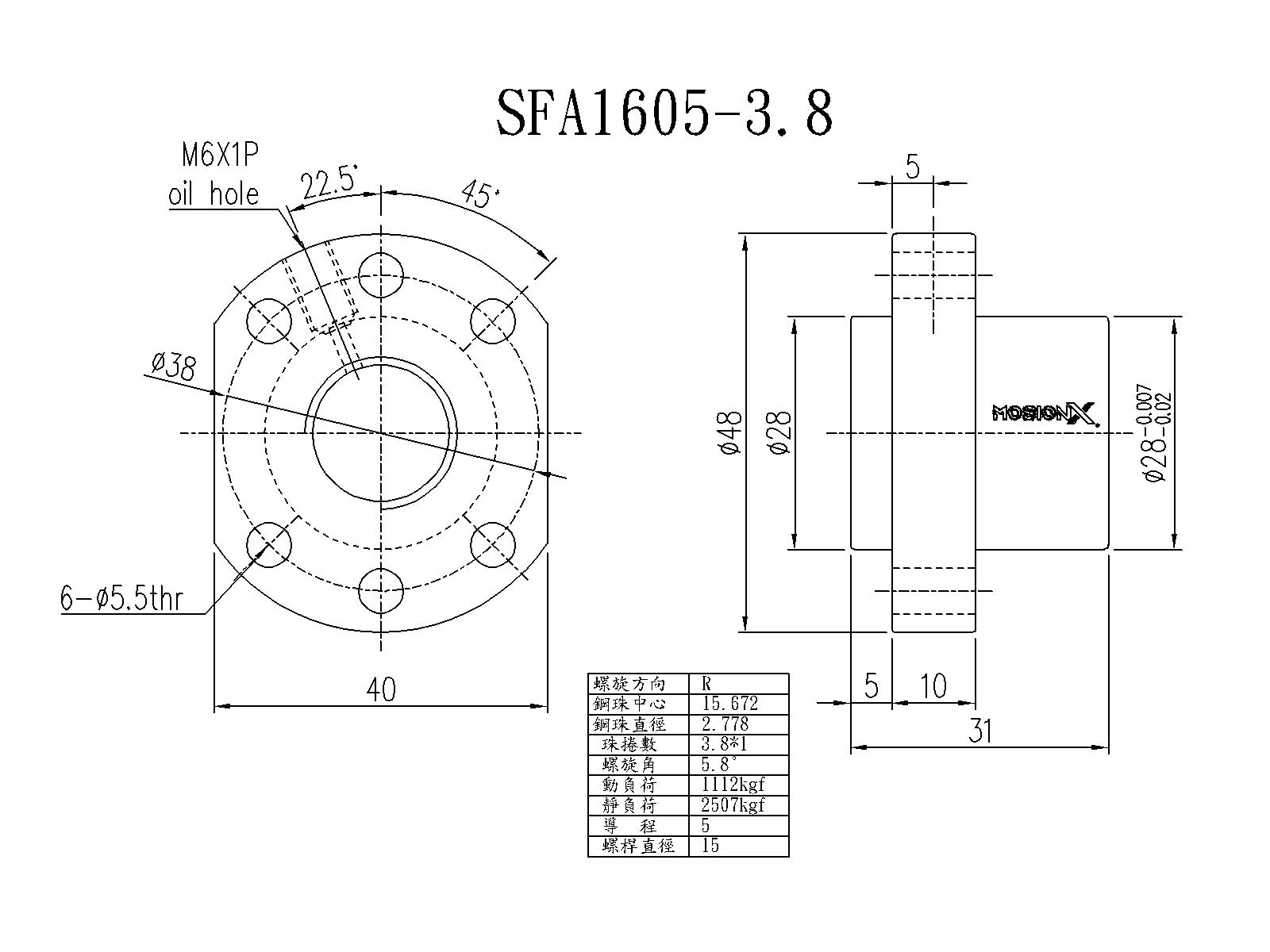

| SFA | SFA1605-3.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 16 | 5 | 1112 | 2507 | 30 | 尺寸图 | CAD/3D |
| SFA | SFA1610-2.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 16 | 10 | 839 | 1821 | 23 | 尺寸图 | CAD/3D |

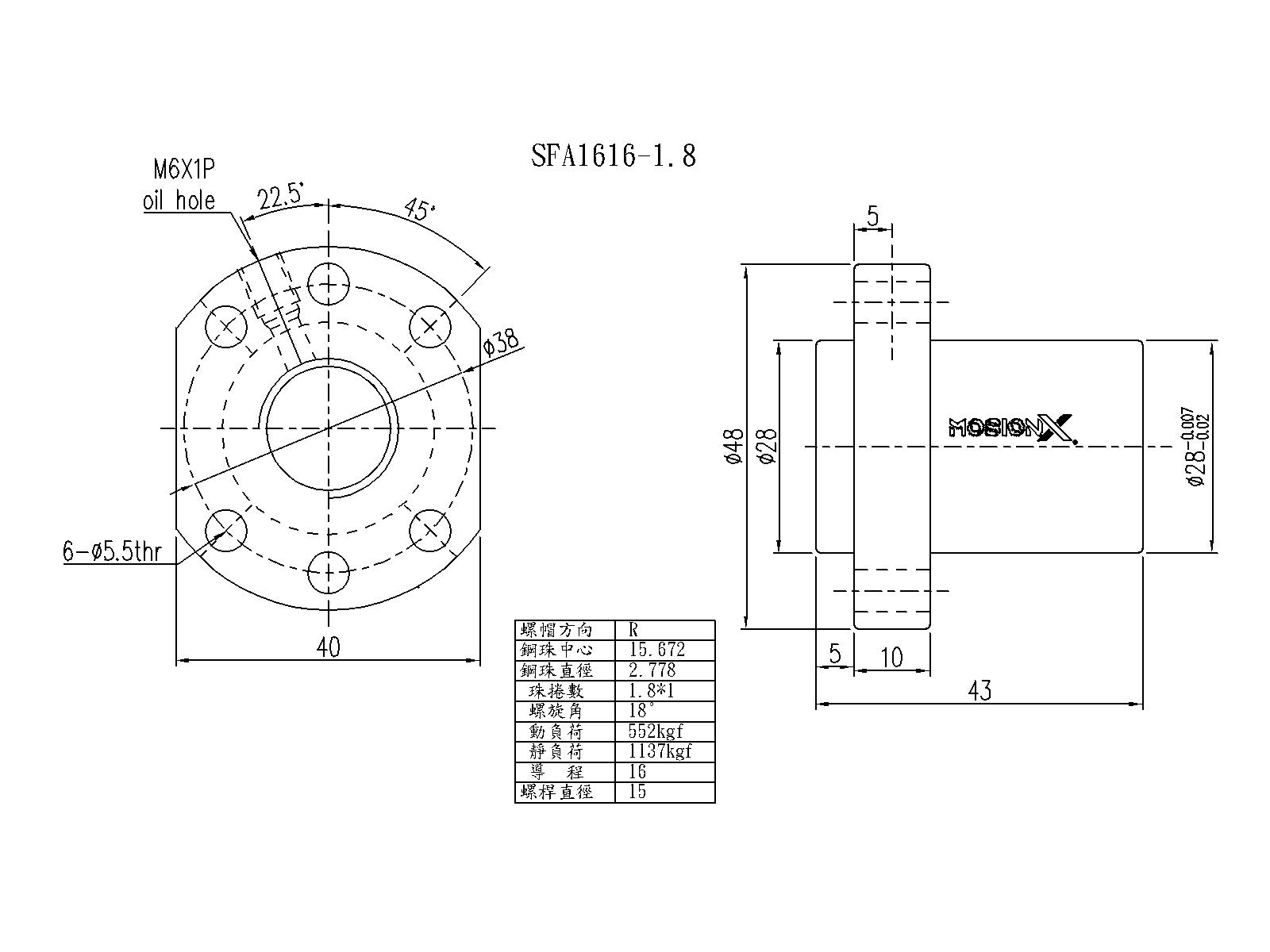

| SFA | SFA1616-1.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 16 | 16 | 552 | 1137 | 14 | 尺寸图 | CAD/3D |

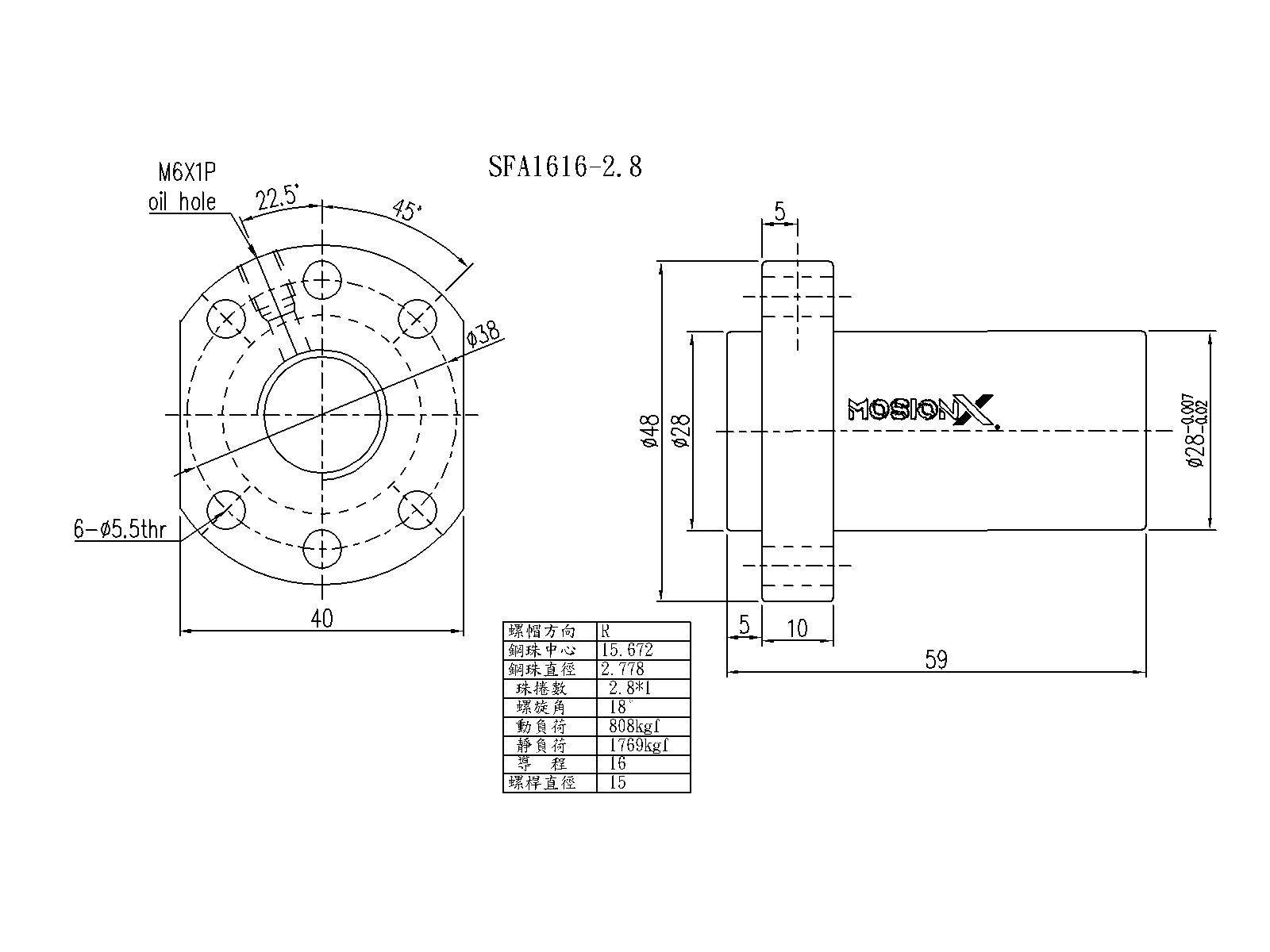

| SFA | SFA1616-2.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 16 | 16 | 808 | 1769 | 22 | 尺寸图 | CAD/3D |

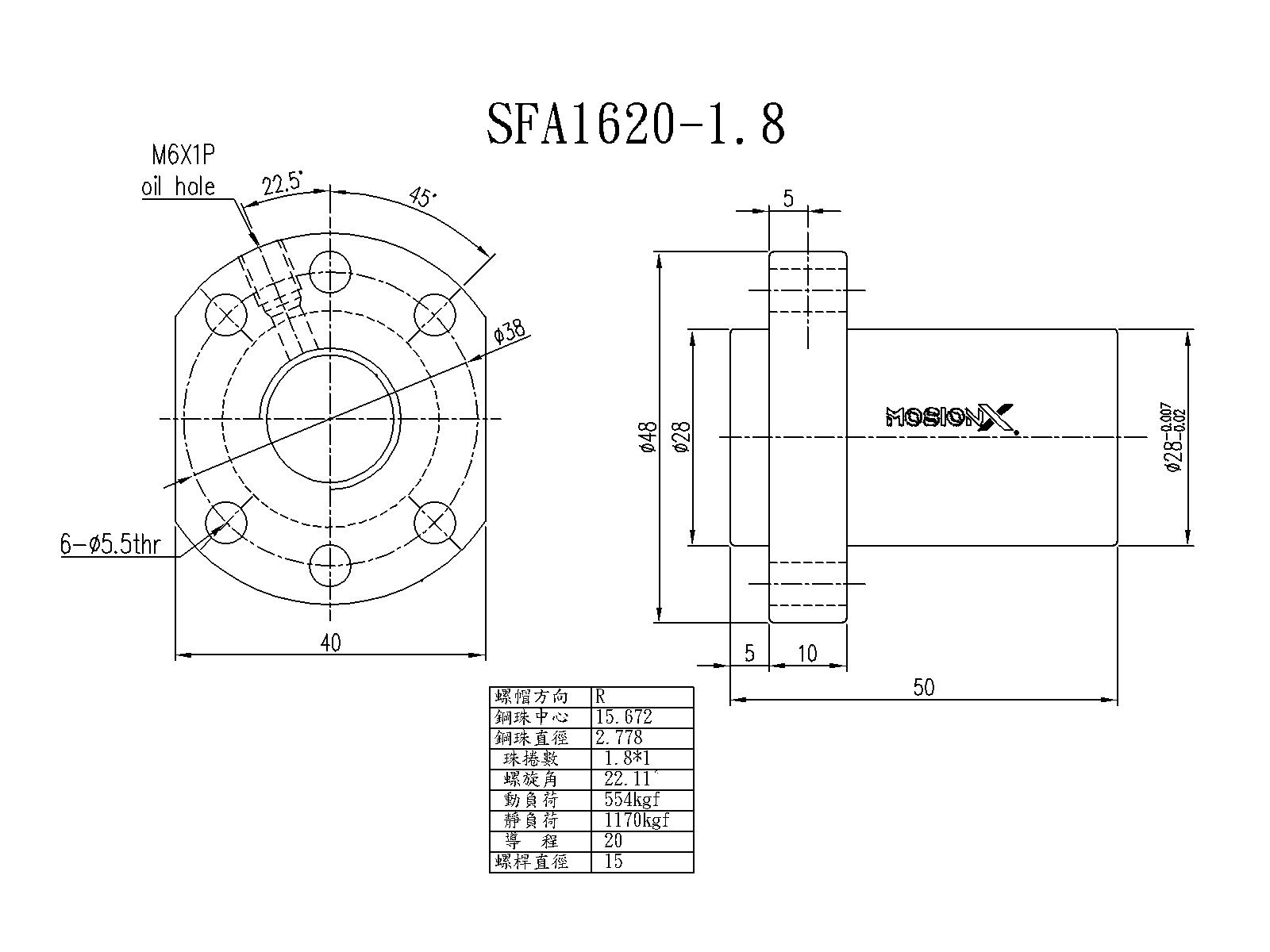

| SFA | SFA1620-1.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 16 | 20 | 554 | 1170 | 14 | 尺寸图 | CAD/3D |
| SFA | SFA1630-1.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 16 | 30 | 534 | 1195 | 14 | 尺寸图 | CAD/3D |
| SFA | SFA2005-3.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 20 | 5 | 1484 | 3681 | 37 | 尺寸图 | CAD/3D |

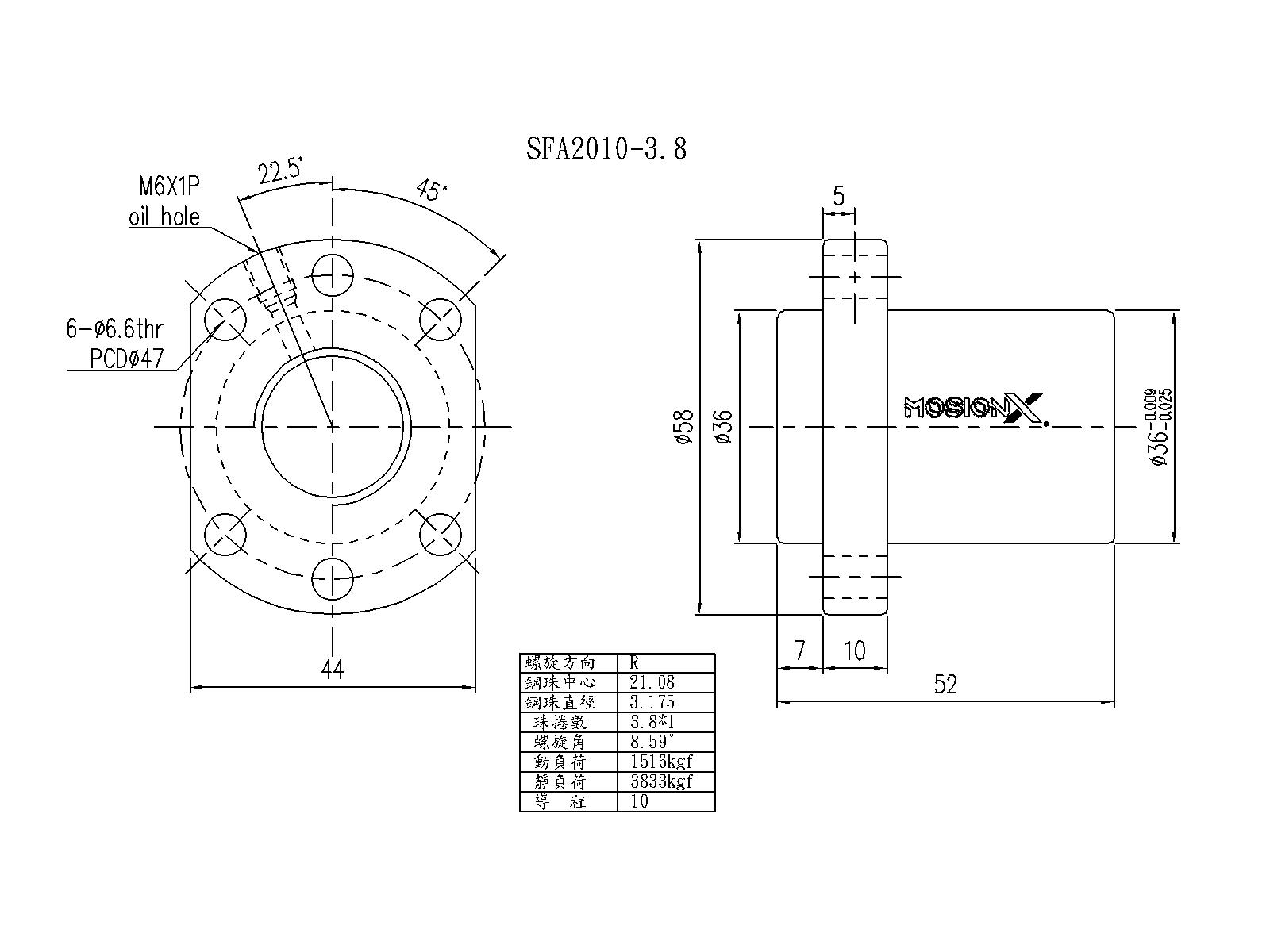

| SFA | SFA2010-3.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 20 | 10 | 1516 | 3833 | 40 | 尺寸图 | CAD/3D |
| SFA | SFA2020-1.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 20 | 20 | 764 | 1758 | 19 | 尺寸图 | CAD/3D |

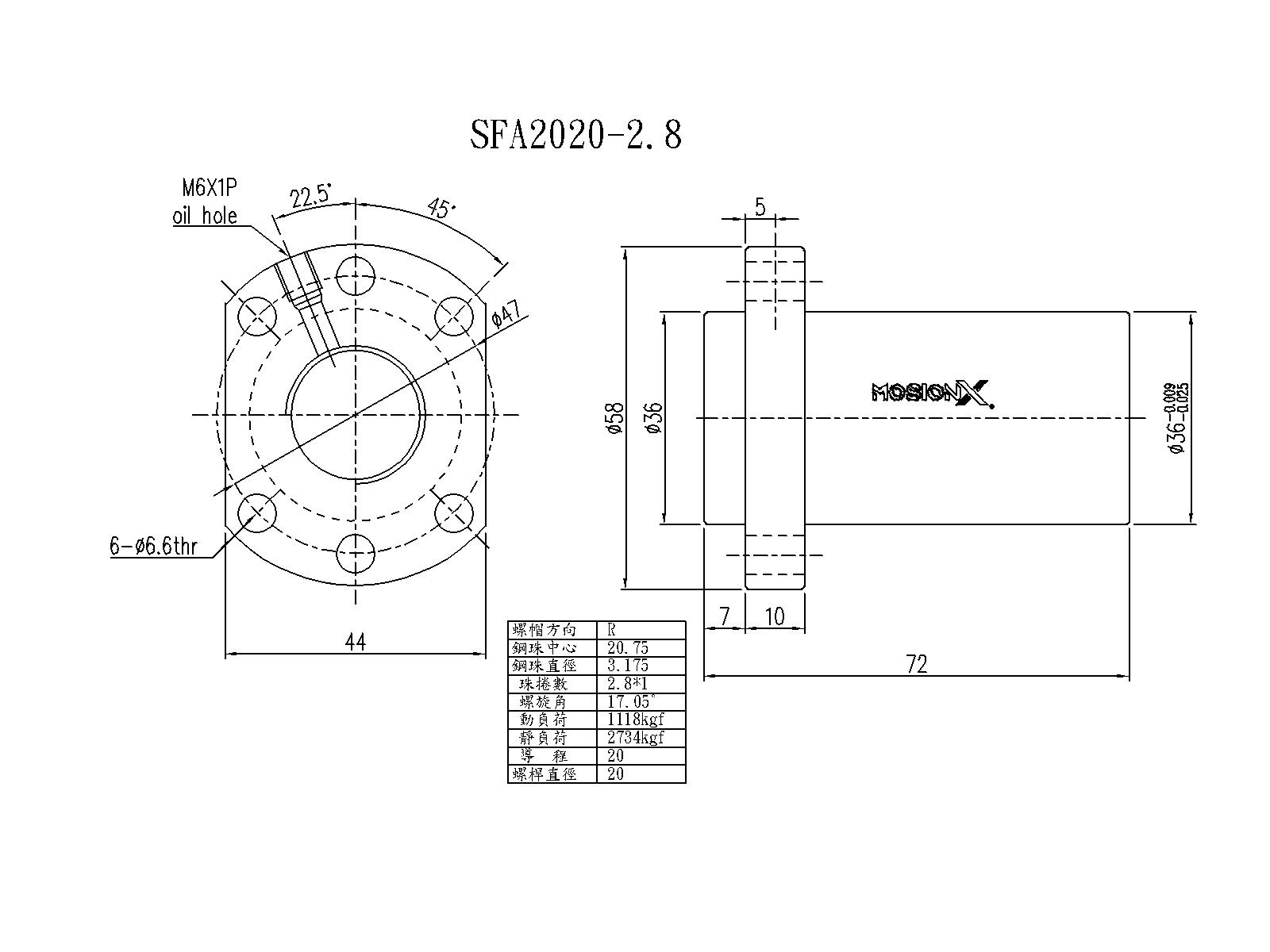

| SFA | SFA2020-2.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 20 | 20 | 1118 | 2734 | 29 | 尺寸图 | CAD/3D |
| SFA | SFA2505-3.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 25 | 5 | 1650 | 4658 | 43 | 尺寸图 | CAD/3D |

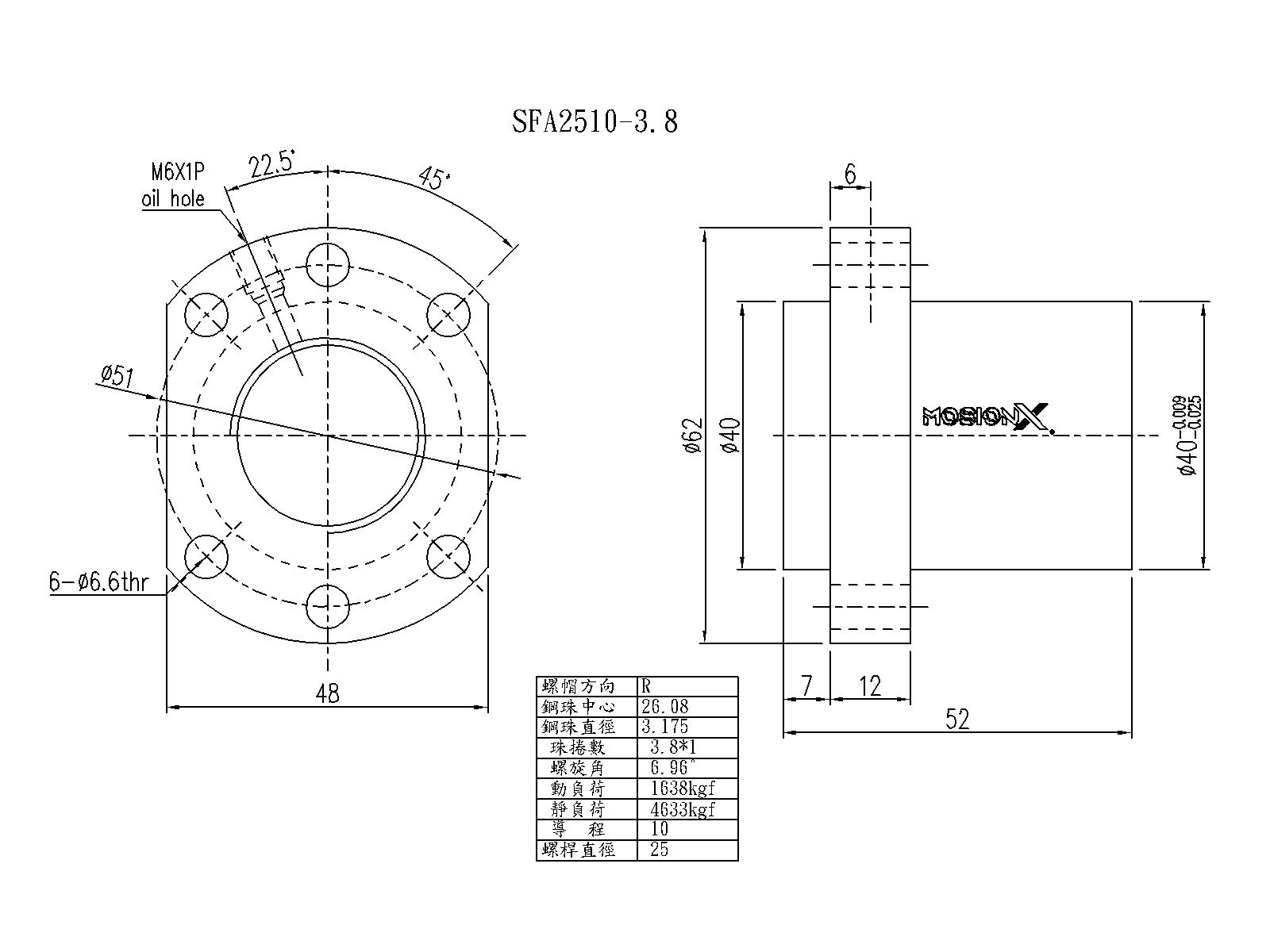

| SFA | SFA2510-3.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 25 | 10 | 1638 | 4633 | 45 | 尺寸图 | CAD/3D |

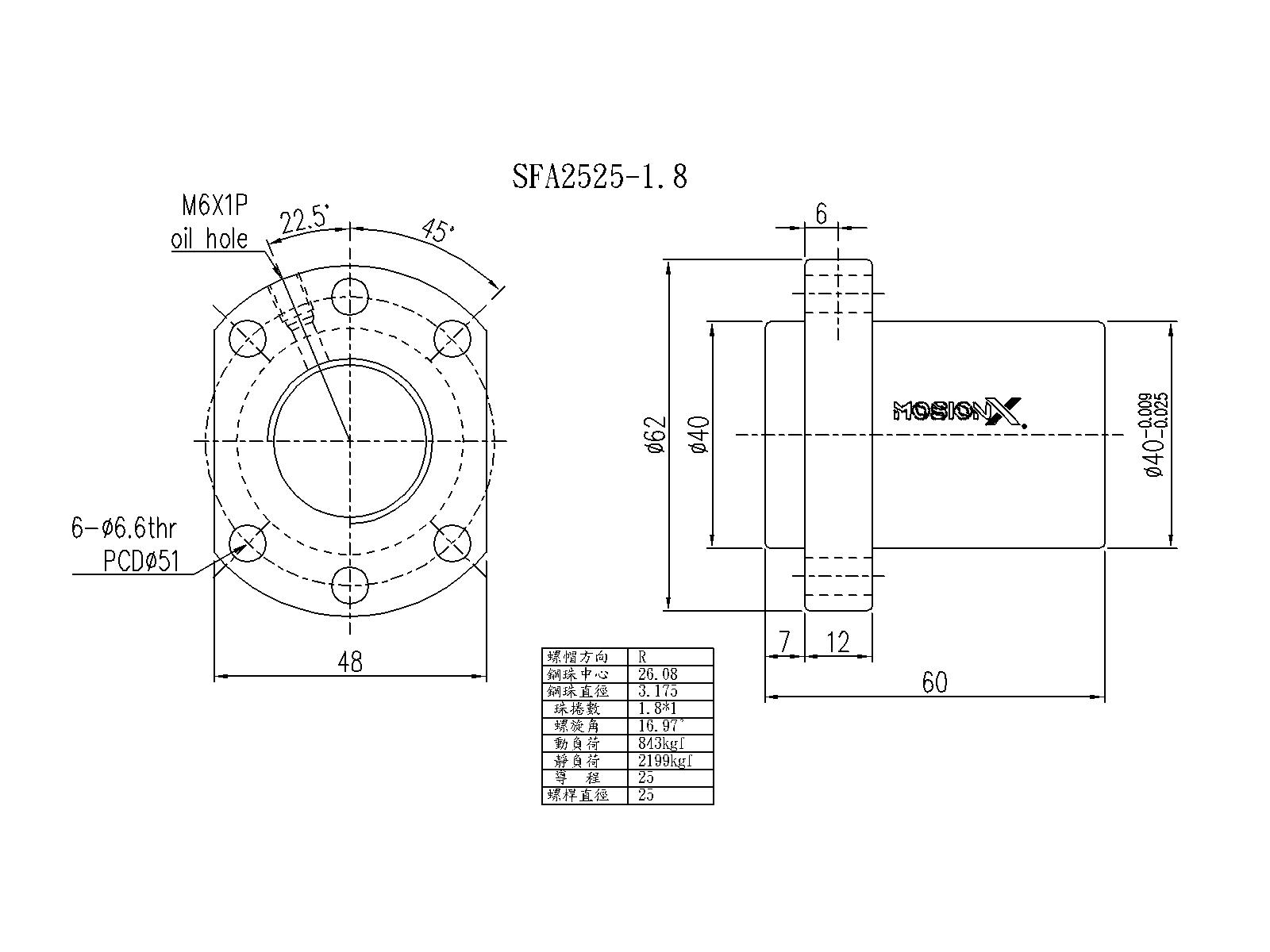

| SFA | SFA2525-1.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 25 | 25 | 843 | 2199 | 22 | 尺寸图 | CAD/3D |

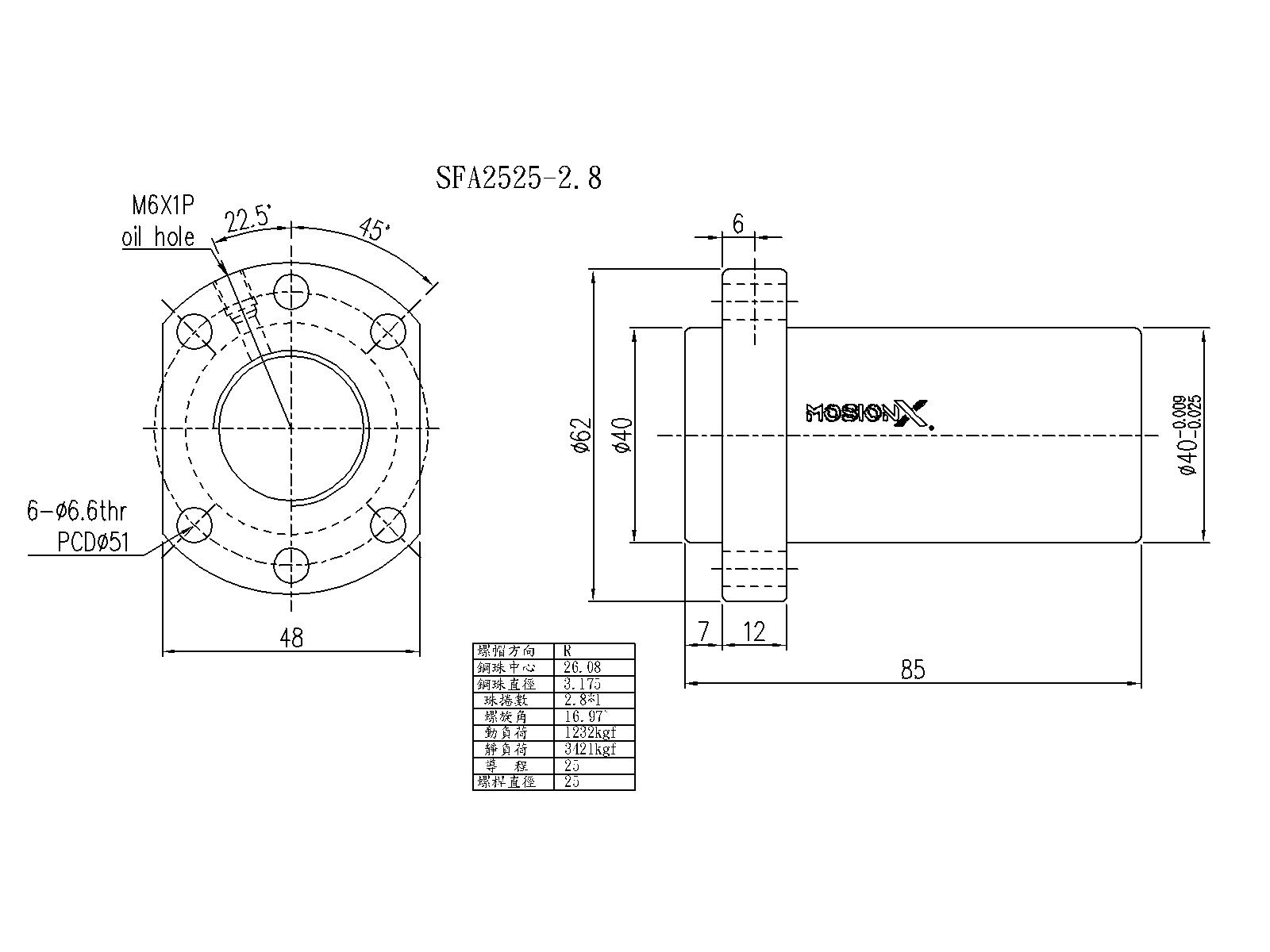

| SFA | SFA2525-2.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 25 | 25 | 1232 | 3421 | 34 | 尺寸图 | CAD/3D |

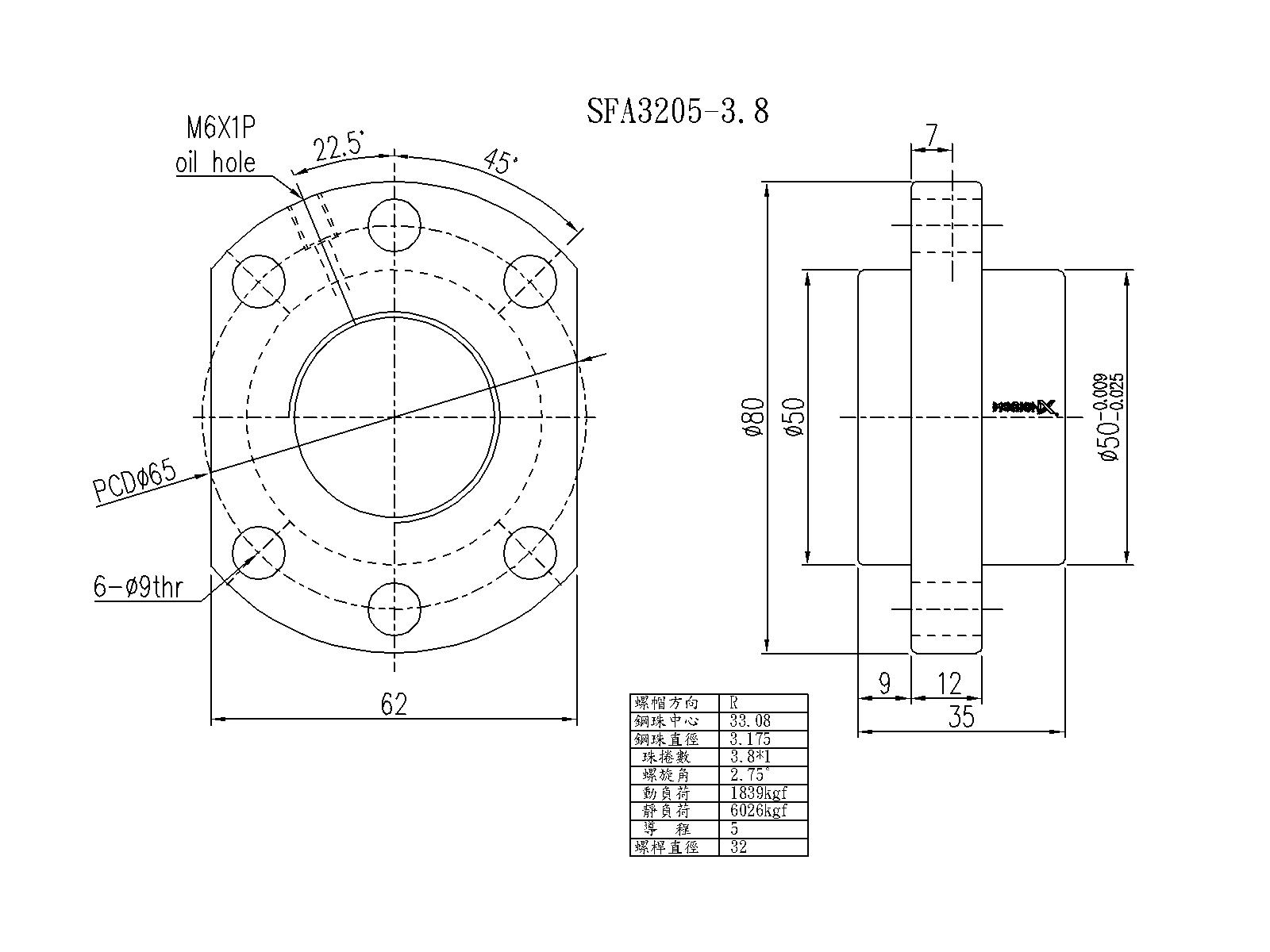

| SFA | SFA3205-3.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 32 | 5 | 1839 | 6026 | 51 | 尺寸图 | CAD/3D |
| SFA | SFA3210-3.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 32 | 10 | 2460 | 7255 | 55 | 尺寸图 | CAD/3D |

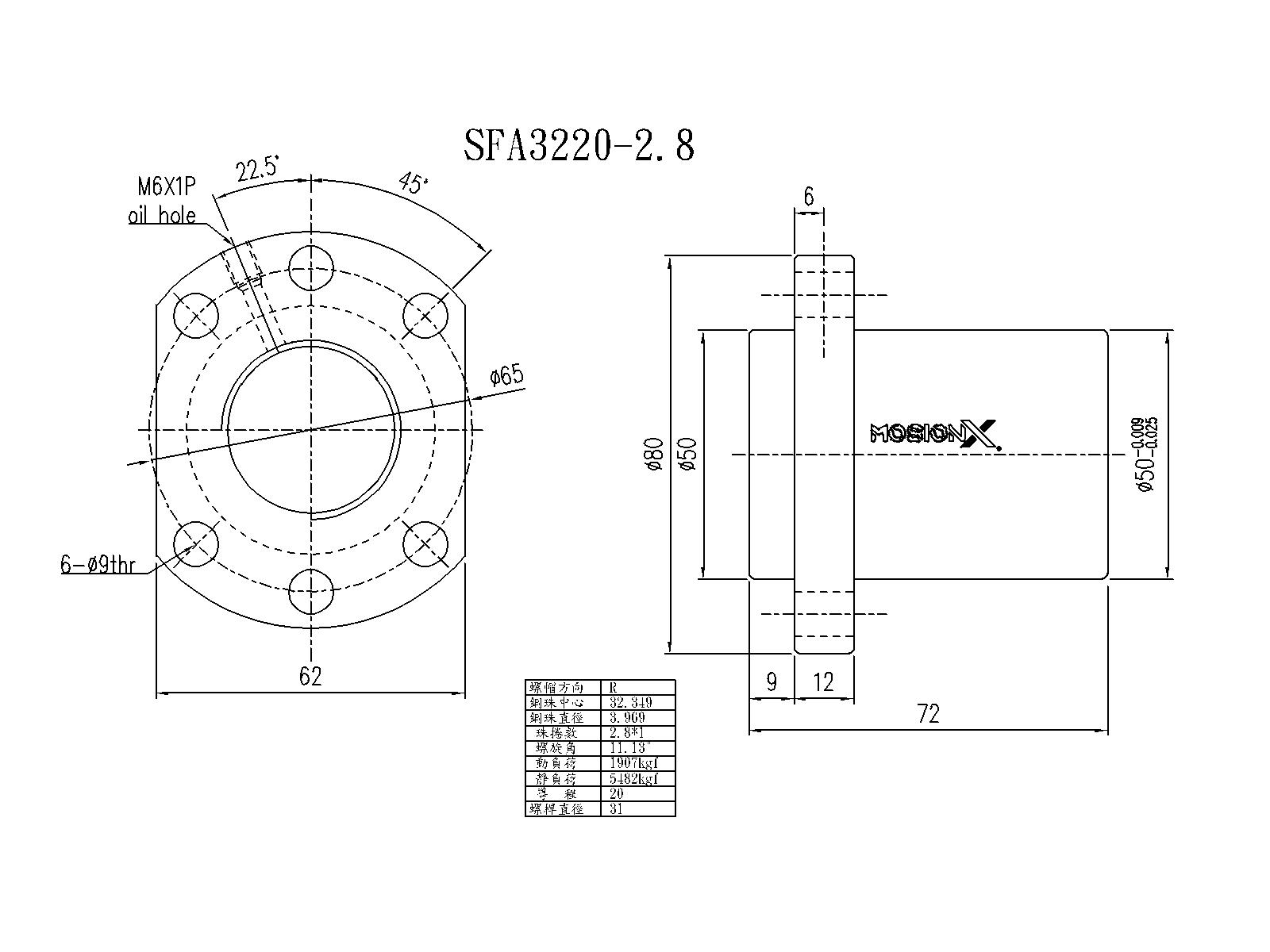

| SFA | SFA3220-2.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 32 | 20 | 1907 | 5482 | 43 | 尺寸图 | CAD/3D |

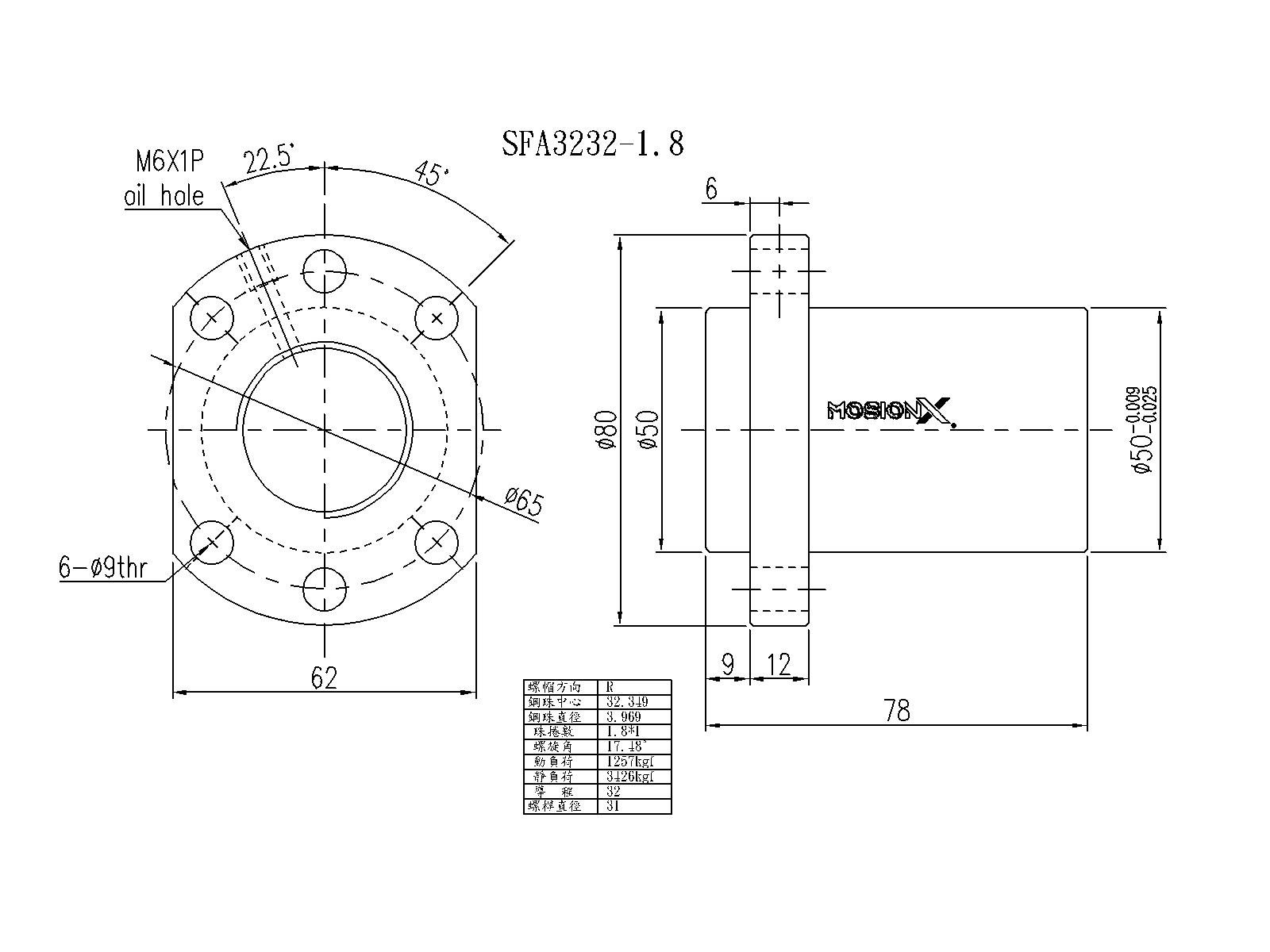

| SFA | SFA3232-1.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 32 | 32 | 1257 | 3426 | 27 | 尺寸图 | CAD/3D |

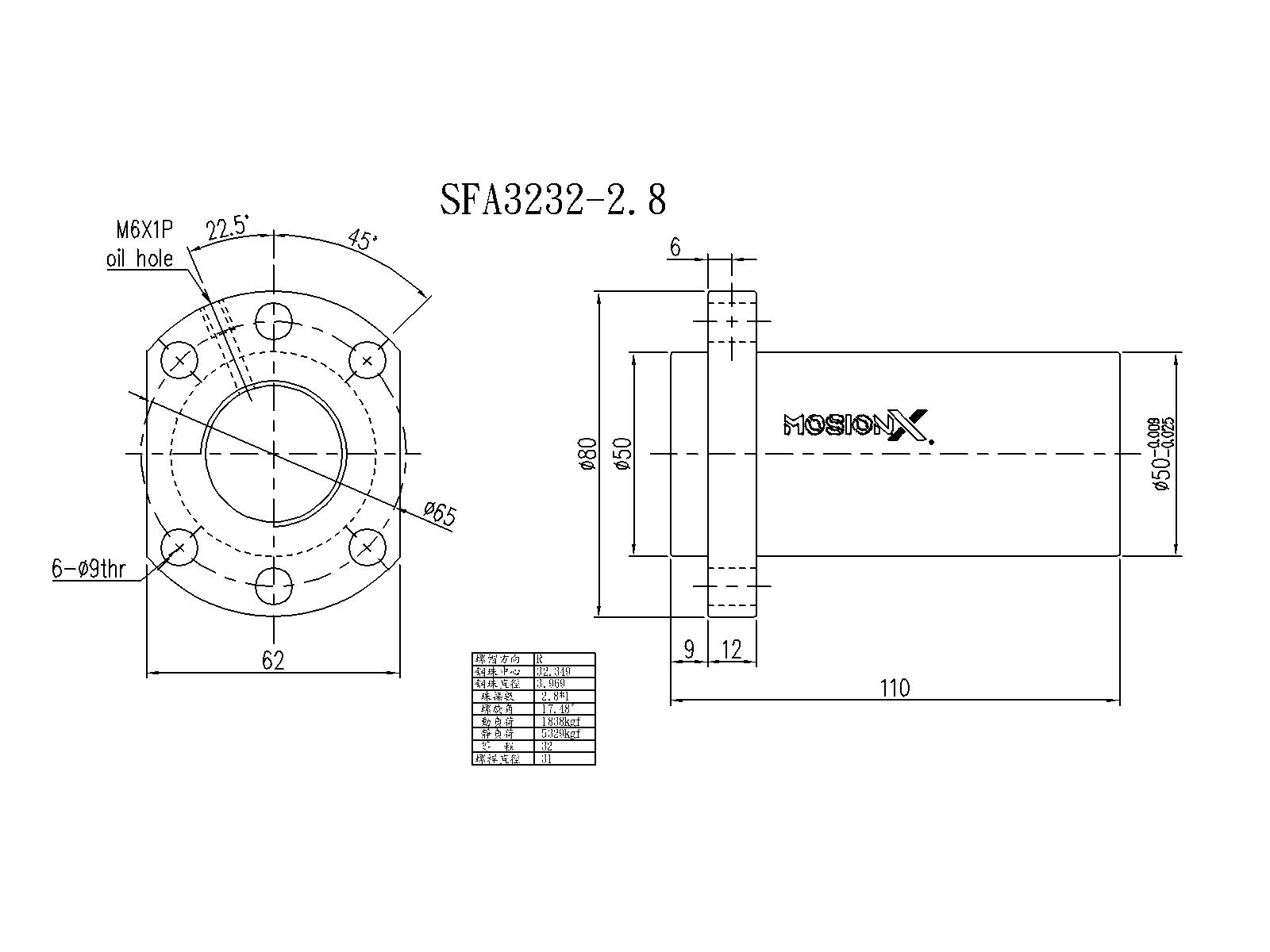

| SFA | SFA3232-2.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 32 | 32 | 1838 | 5329 | 42 | 尺寸图 | CAD/3D |

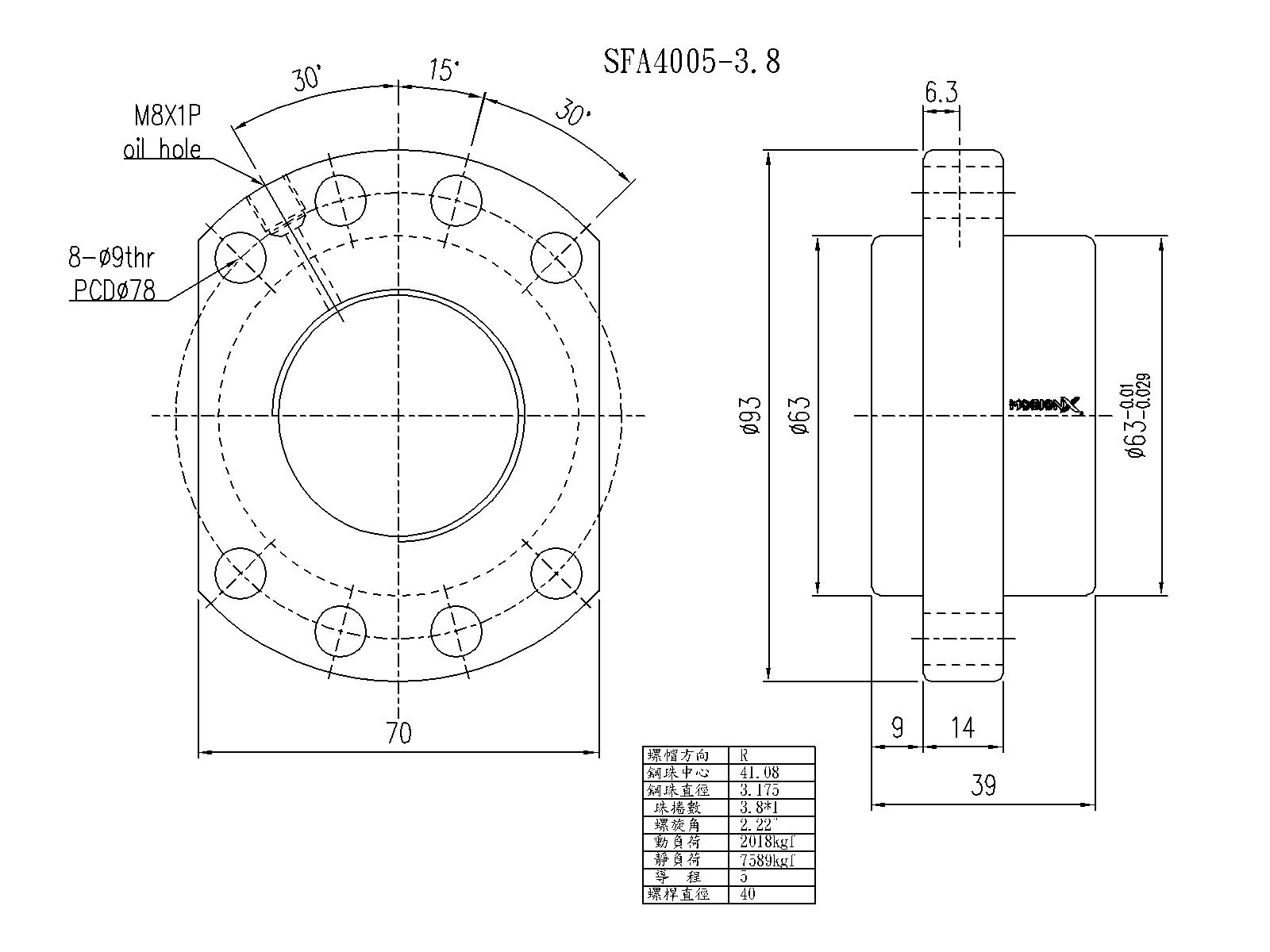

| SFA | SFA4005-3.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 40 | 5 | 2018 | 7589 | 60 | 尺寸图 | CAD/3D |
| SFA | SFA4010-3.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 40 | 10 | 5035 | 13943 | 67 | 尺寸图 | CAD/3D |
| SFA | SFA4020-2.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 40 | 20 | 3959 | 10715 | 54 | 尺寸图 | CAD/3D |
| SFA | SFA4040-1.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 40 | 40 | 2585 | 6648 | 34 | 尺寸图 | CAD/3D |
| SFA | SFA4040-2.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 40 | 40 | 3780 | 10341 | 52 | 尺寸图 | CAD/3D |

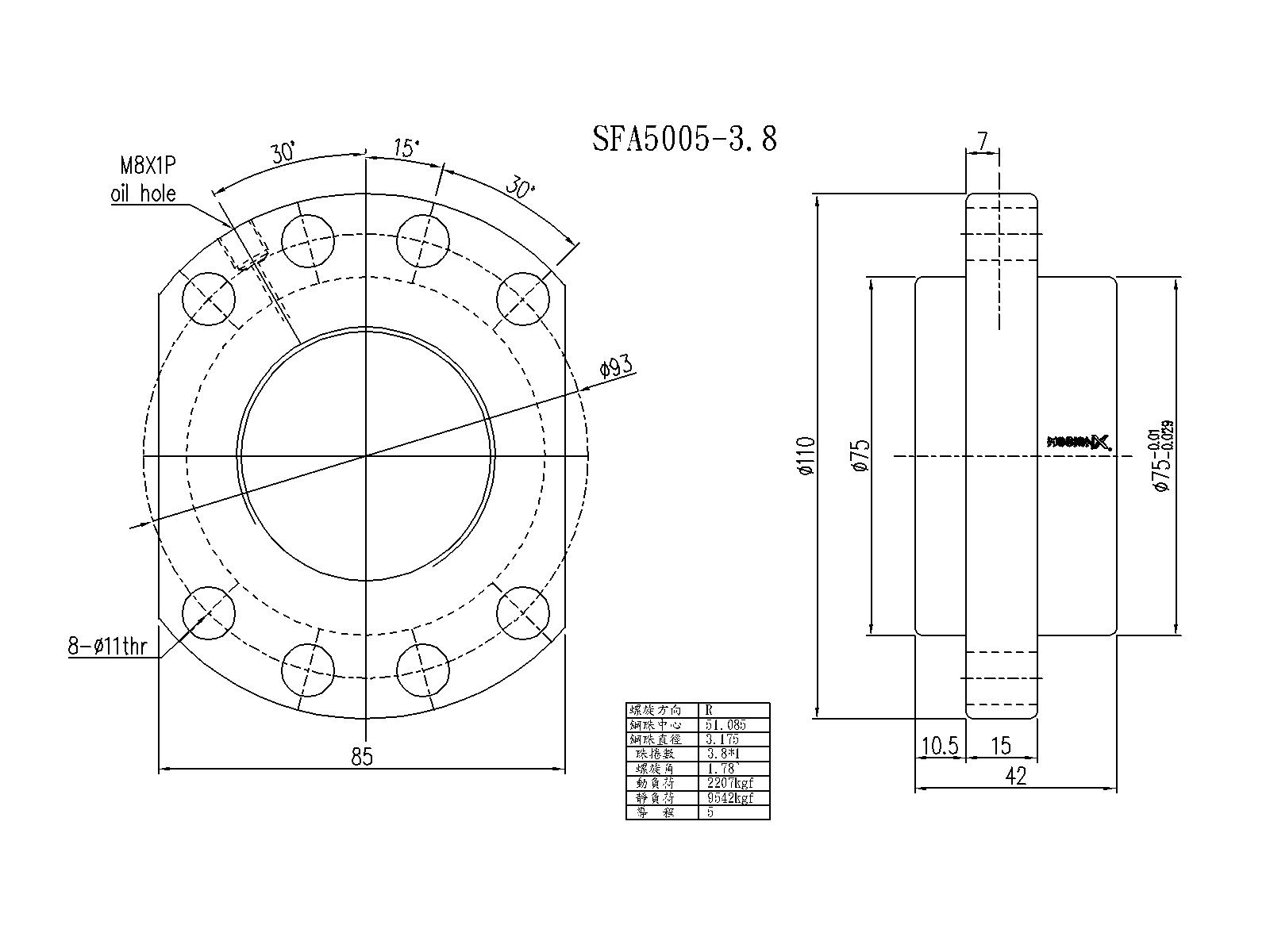

| SFA | SFA5005-3.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 50 | 5 | 2207 | 9542 | 68 | 尺寸图 | CAD/3D |
| SFA | SFA5010-3.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 50 | 10 | 5638 | 17852 | 79 | 尺寸图 | CAD/3D |

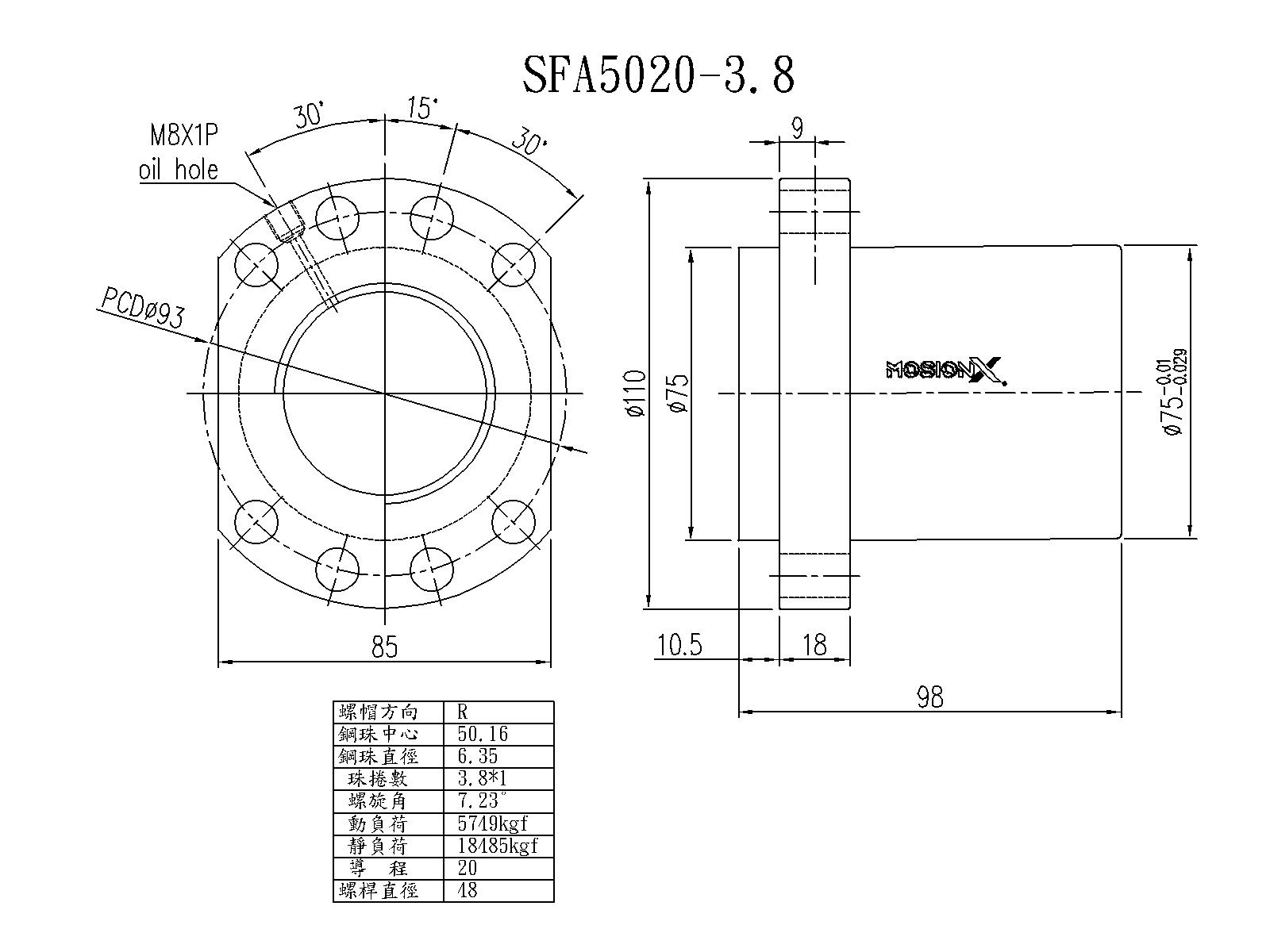

| SFA | SFA5020-3.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 50 | 20 | 5749 | 18485 | 87 | 尺寸图 | CAD/3D |

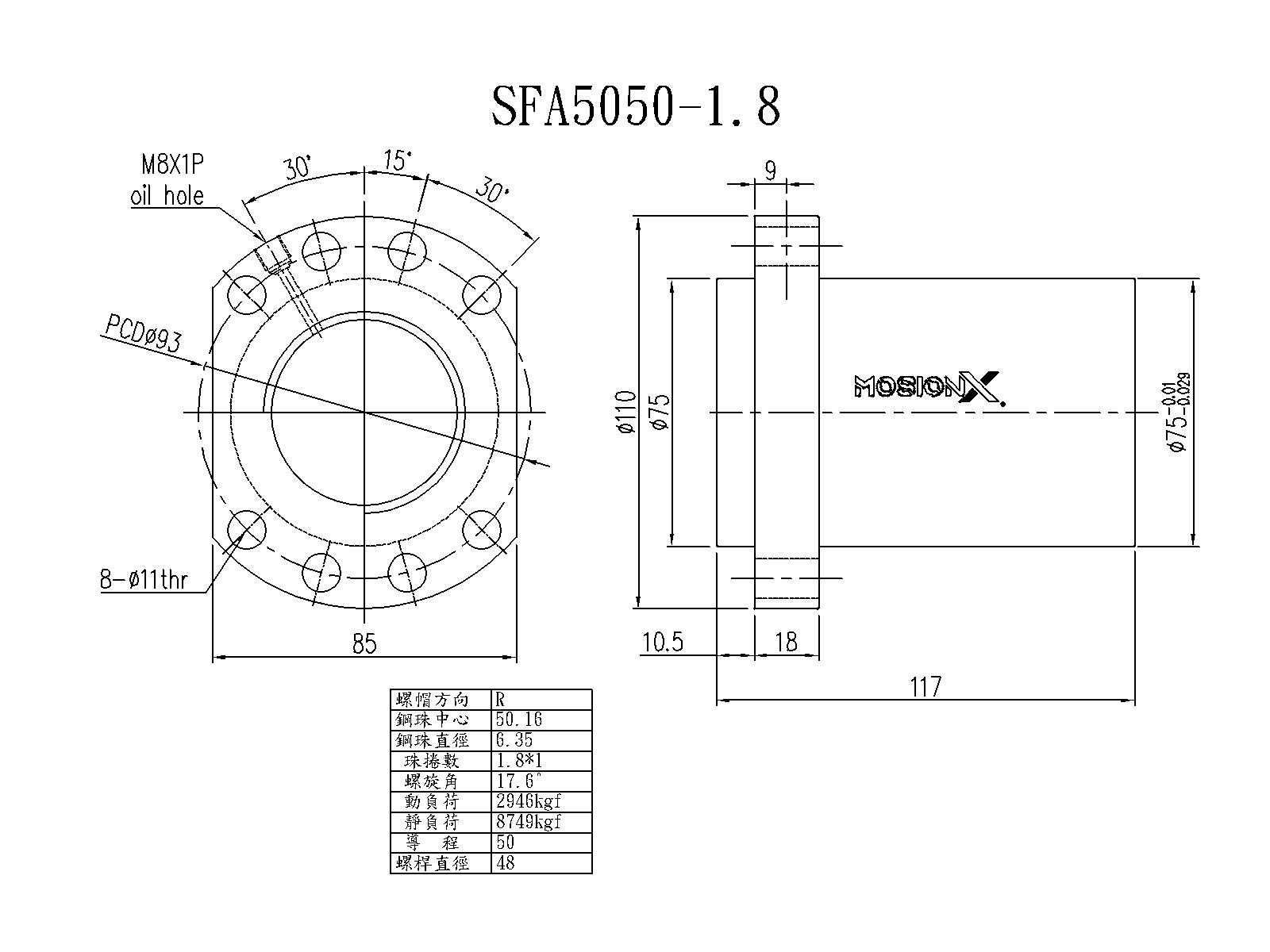

| SFA | SFA5050-1.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 50 | 50 | 2946 | 8749 | 42 | 尺寸图 | CAD/3D |
| SFA | SFA5050-2.8 | 精密研磨级 | 端盖式循环 · 高速进给 | 50 | 50 | 4308 | 13610 | 65 | 尺寸图 | CAD/3D |
| SFJ | SFJ00606-1.8 | 精密研磨级 | 端盖式循环 · 静音强化防尘 | 6 | 6 | 78 | 122 | 4 | 尺寸图 | CAD/3D |
| SFJ | SFJ00808-1.8 | 精密研磨级 | 端盖式循环 · 静音强化防尘 | 8 | 8 | 89 | 164 | 5 | 尺寸图 | CAD/3D |

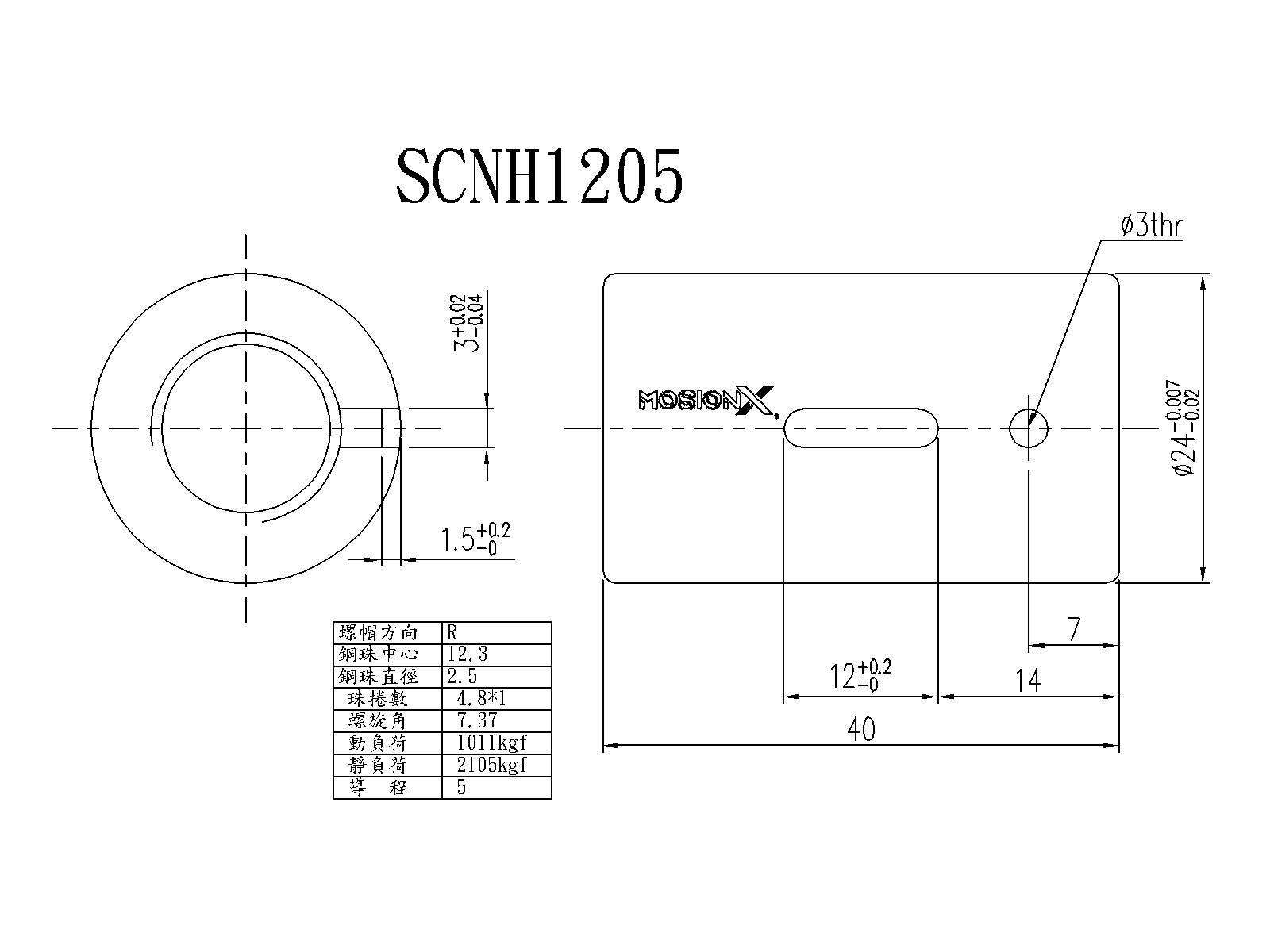

| SCNH | SCNH01205-4.8 | 精密研磨级 | 滑台专用（无法兰） | 12 | 5 | 1011 | 2105 | 34 | 尺寸图 | — |
| SCNH | SCNH01210-2.8 | 精密研磨级 | 滑台专用（无法兰） | 12 | 10 | 642 | 1287 | 19 | 尺寸图 | — |
| XCNH | XCNH01210-1.8 | 精密研磨级 | 滑台专用（无法兰） | 12 | 10 | 439 | 827 | 33 | 尺寸图 | — |
| SCNH | SCNH01605-5.8 | 精密研磨级 | 滑台专用（无法兰） | 16 | 5 | 1599 | 3827 | 49 | 尺寸图 | — |

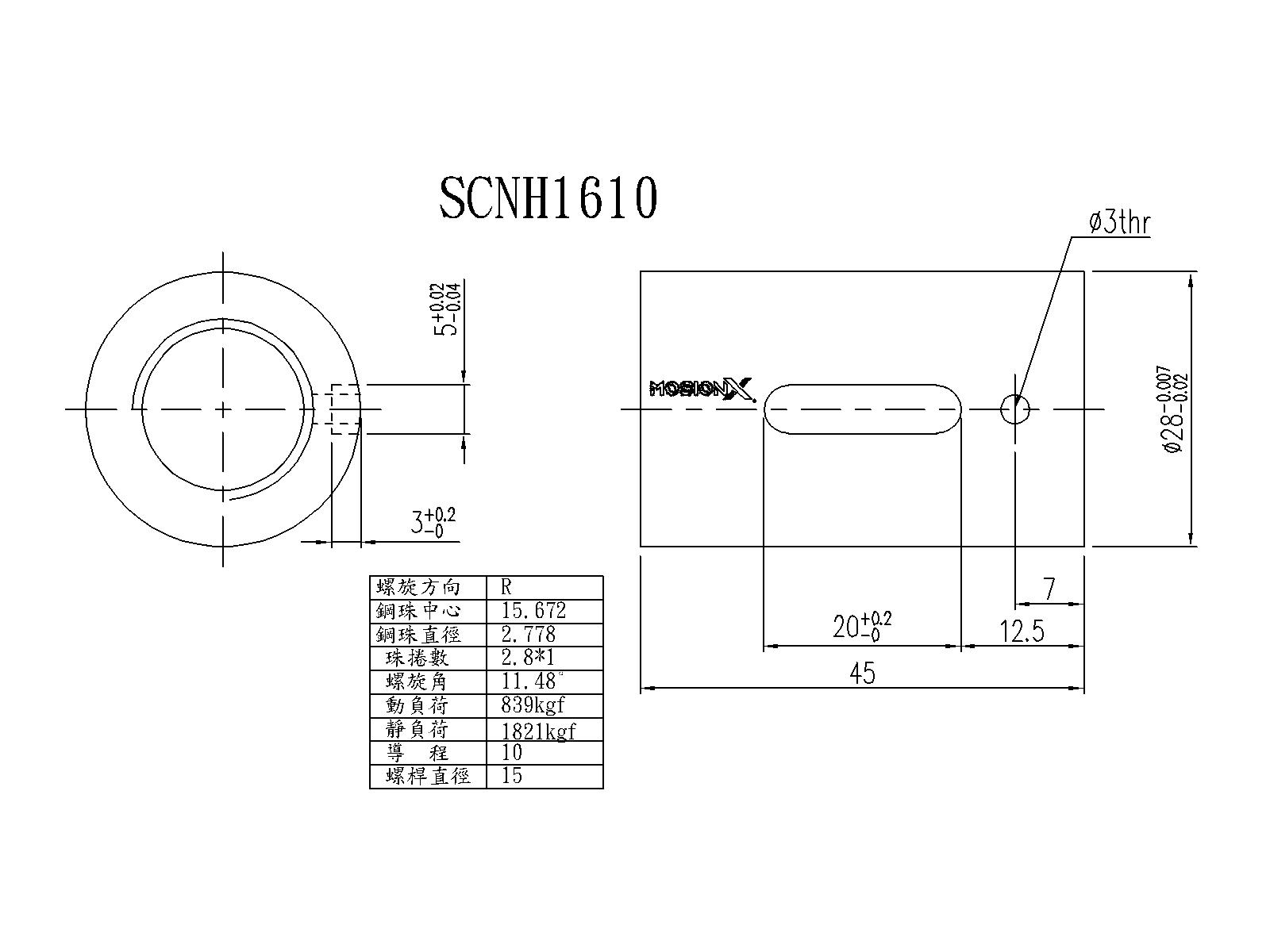

| SCNH | SCNH01610-2.8 | 精密研磨级 | 滑台专用（无法兰） | 16 | 10 | 839 | 1821 | 23 | 尺寸图 | — |

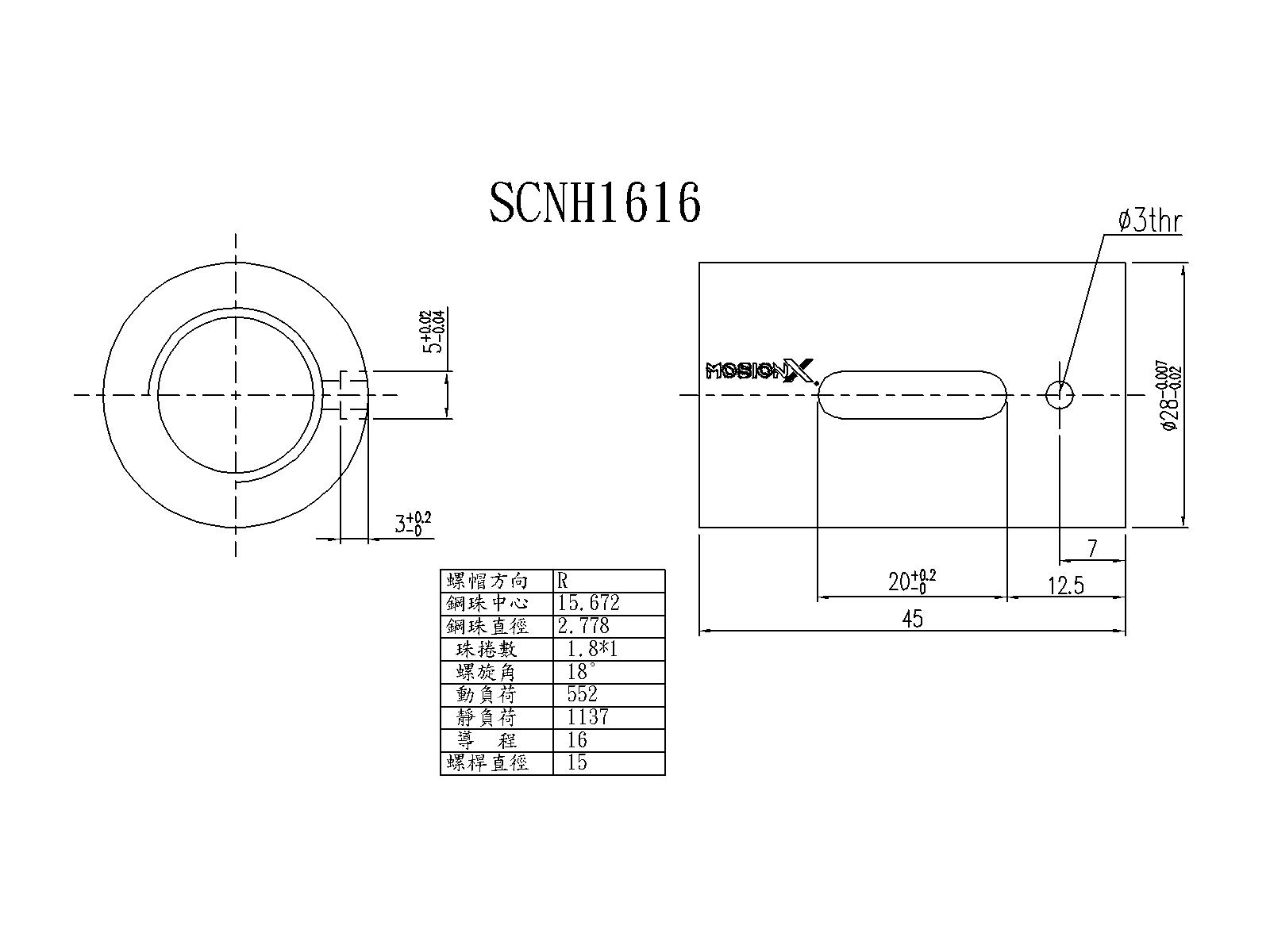

| SCNH | SCNH01616-1.8 | 精密研磨级 | 滑台专用（无法兰） | 16 | 16 | 552 | 1137 | 18 | 尺寸图 | — |

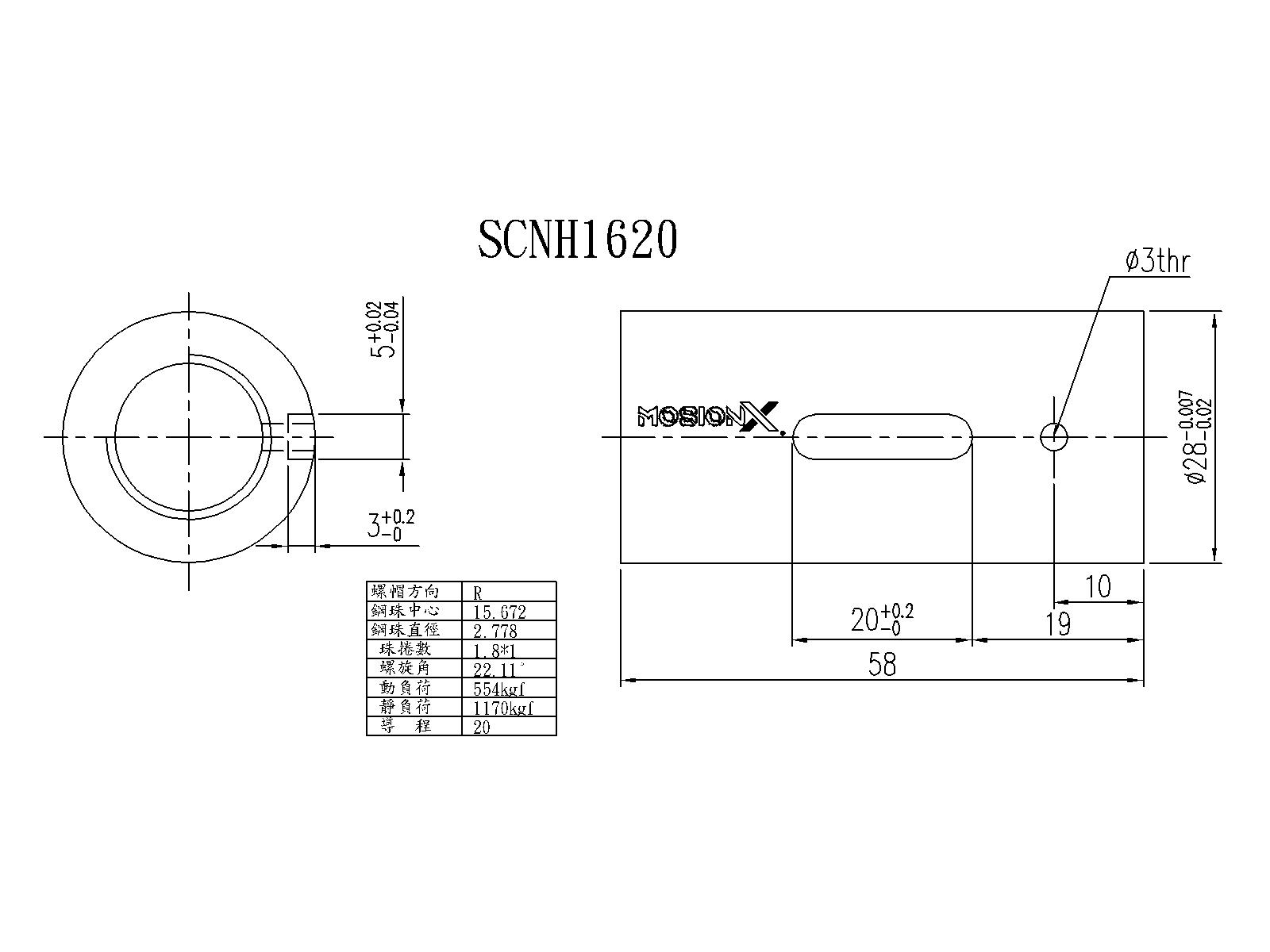

| SCNH | SCNH01620-1.8 | 精密研磨级 | 滑台专用（无法兰） | 16 | 20 | 554 | 1170 | 14 | 尺寸图 | — |

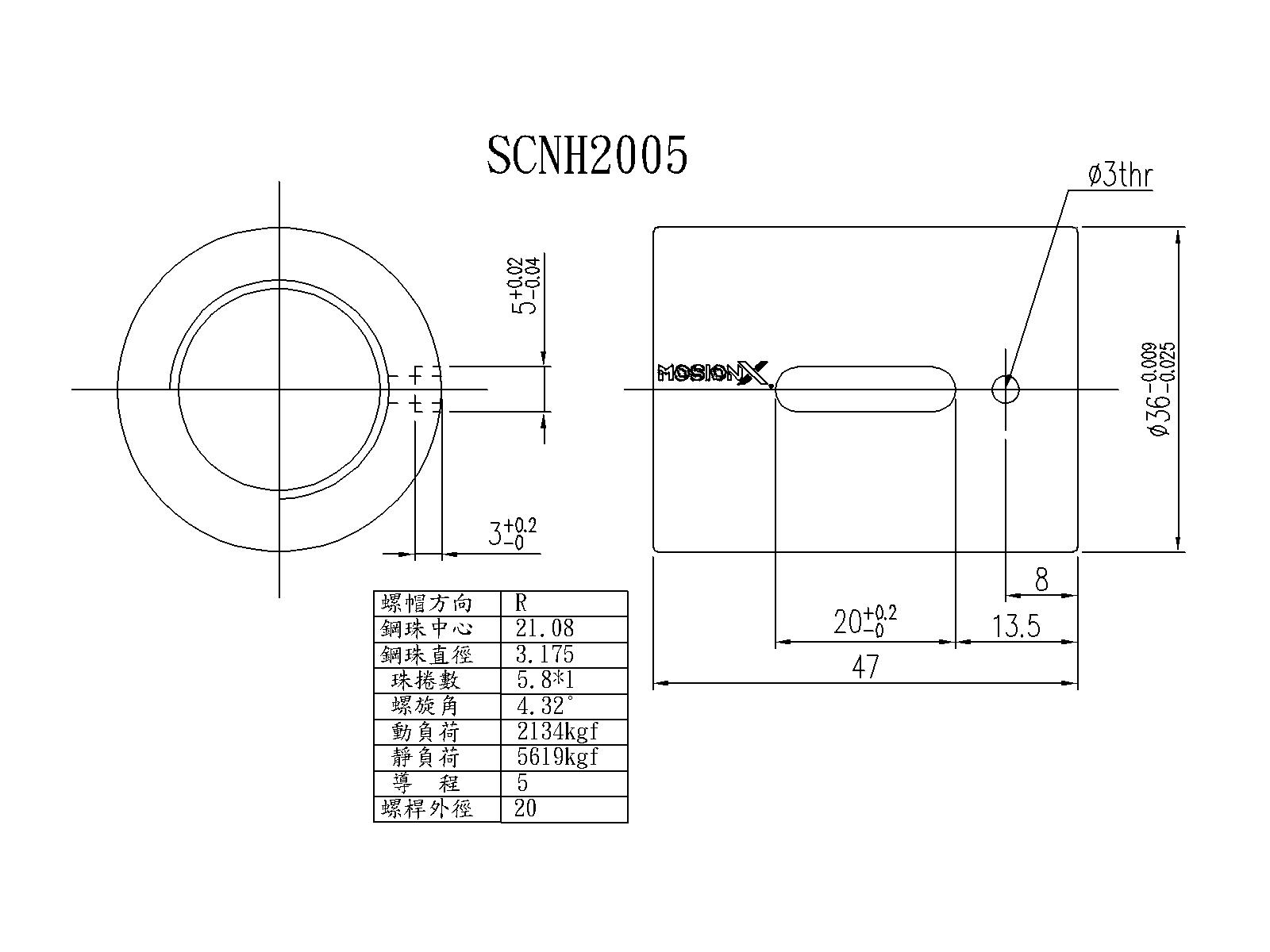

| SCNH | SCNH02005-5.8 | 精密研磨级 | 滑台专用（无法兰） | 20 | 5 | 2134 | 5619 | 60 | 尺寸图 | — |

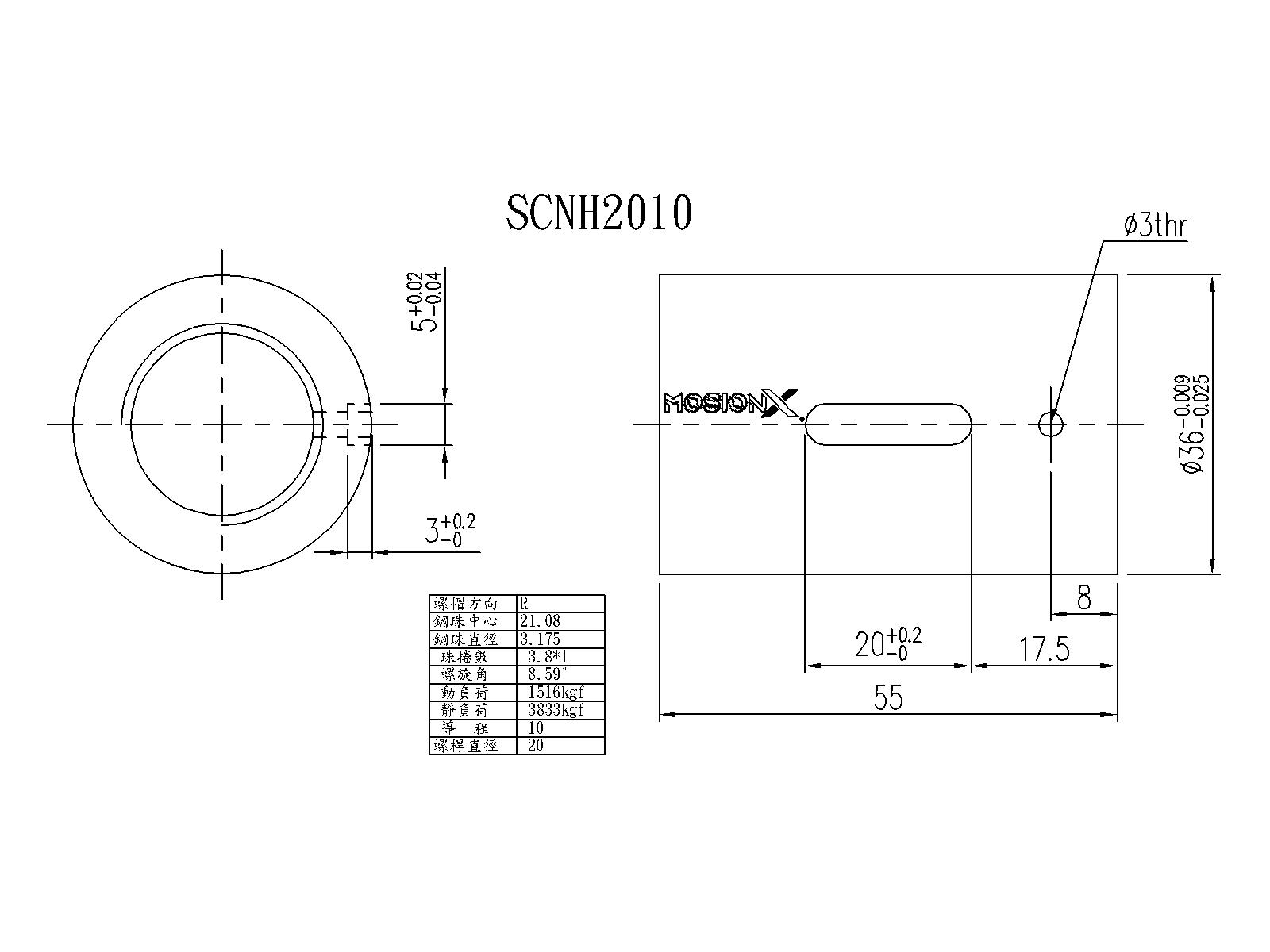

| SCNH | SCNH02010-3.8 | 精密研磨级 | 滑台专用（无法兰） | 20 | 10 | 1516 | 3833 | 40 | 尺寸图 | — |

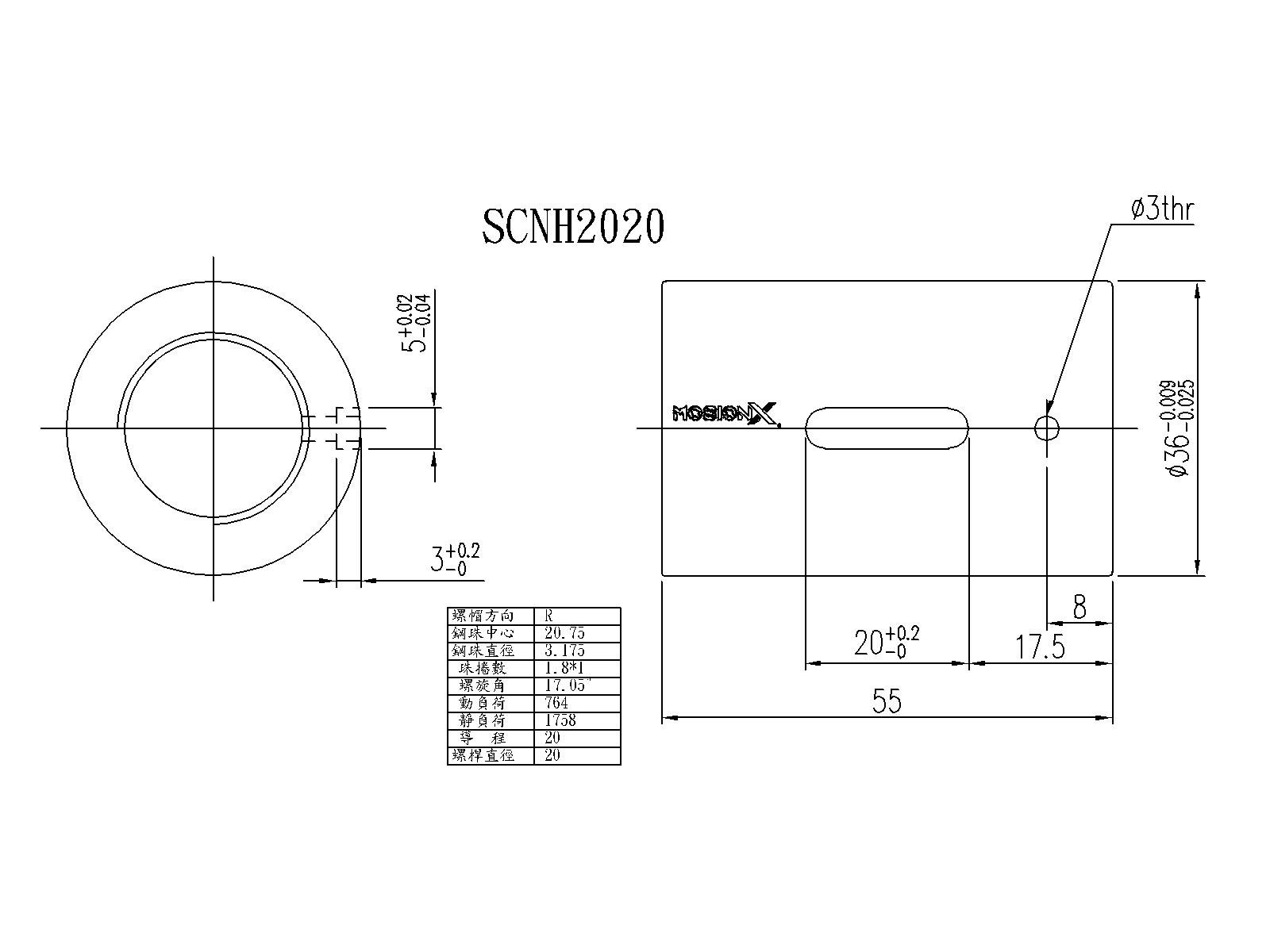

| SCNH | SCNH02020-1.8 | 精密研磨级 | 滑台专用（无法兰） | 20 | 20 | 764 | 1758 | 19 | 尺寸图 | — |

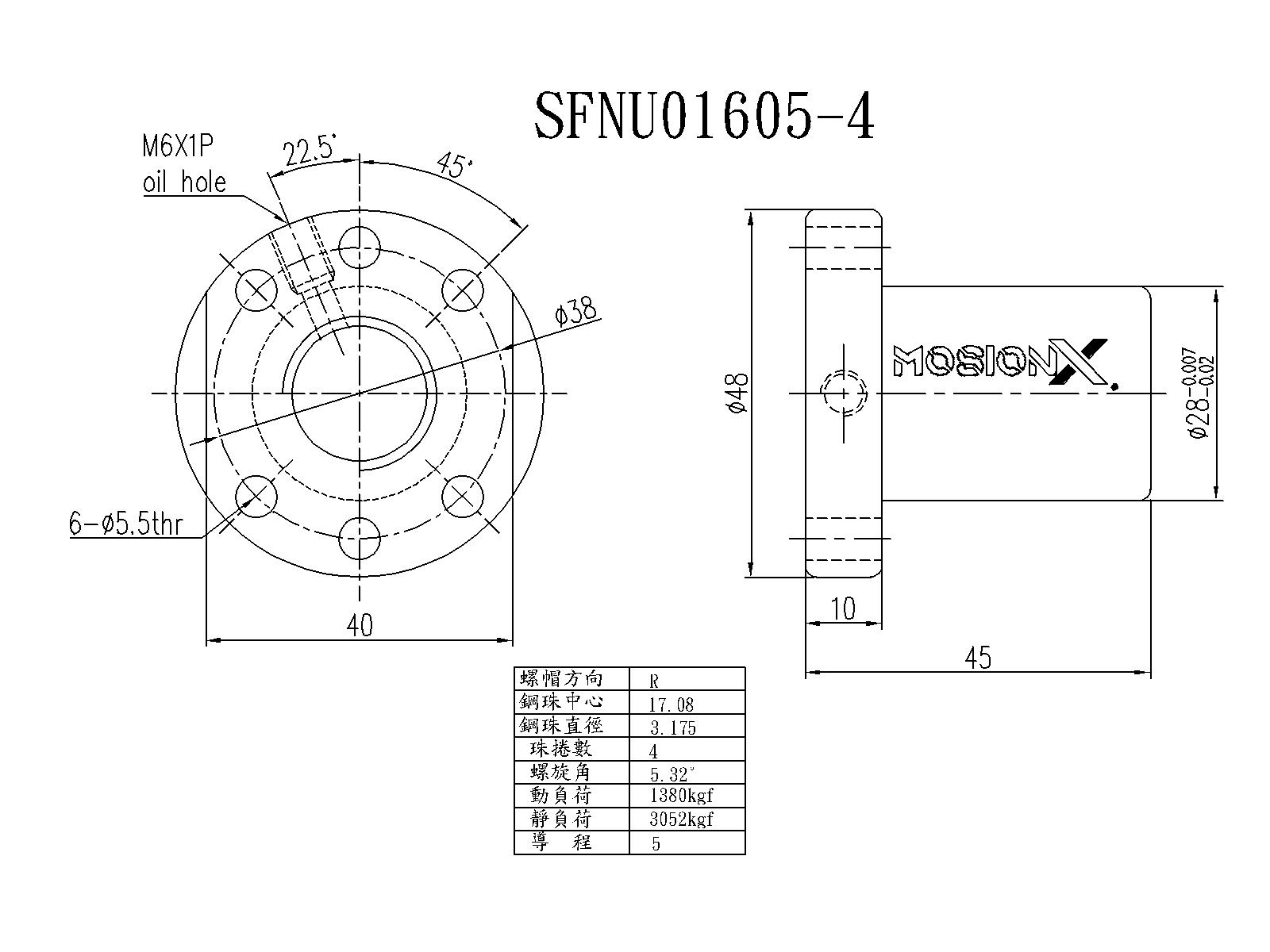

| SFNU | SFNU01605-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 16 | 5 | 1380 | 3052 | 32 | 尺寸图 | CAD/3D |

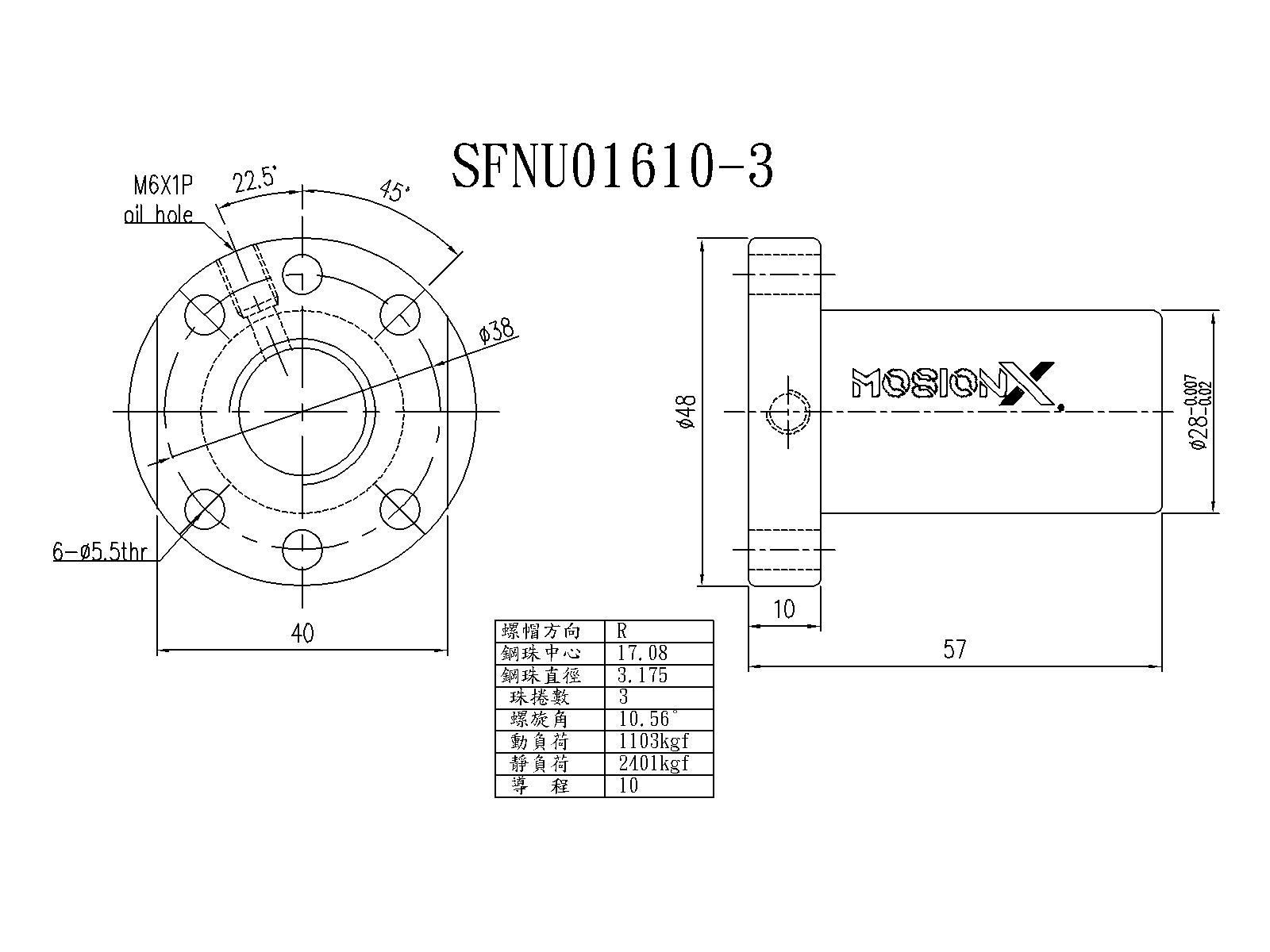

| SFNU | SFNU01610-3 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 16 | 10 | 1103 | 2401 | 26 | 尺寸图 | CAD/3D |

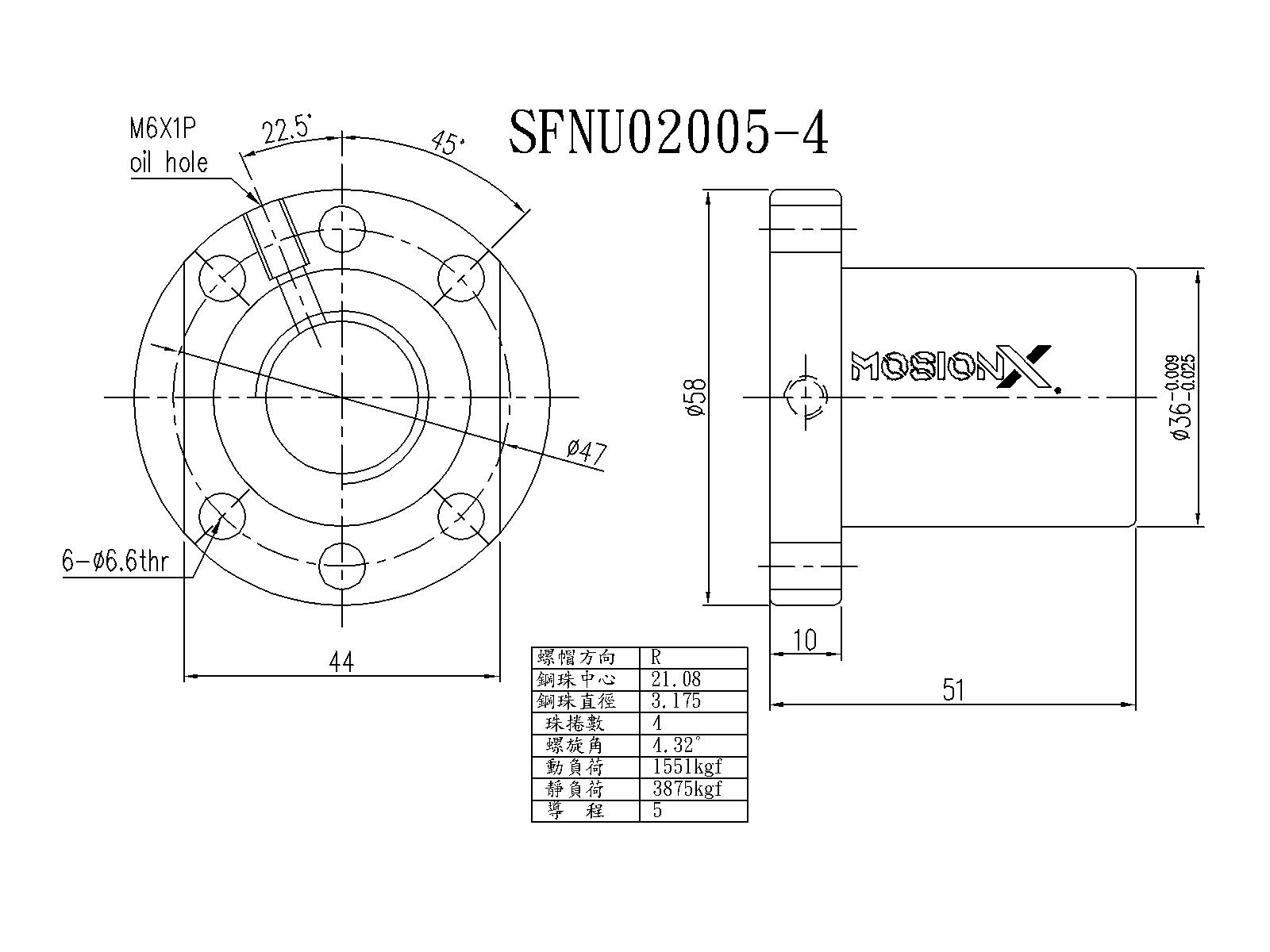

| SFNU | SFNU02005-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 20 | 5 | 1551 | 3875 | 39 | 尺寸图 | CAD/3D |
| SFNU | SFNU02505-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 25 | 5 | 1724 | 4904 | 45 | 尺寸图 | CAD/3D |

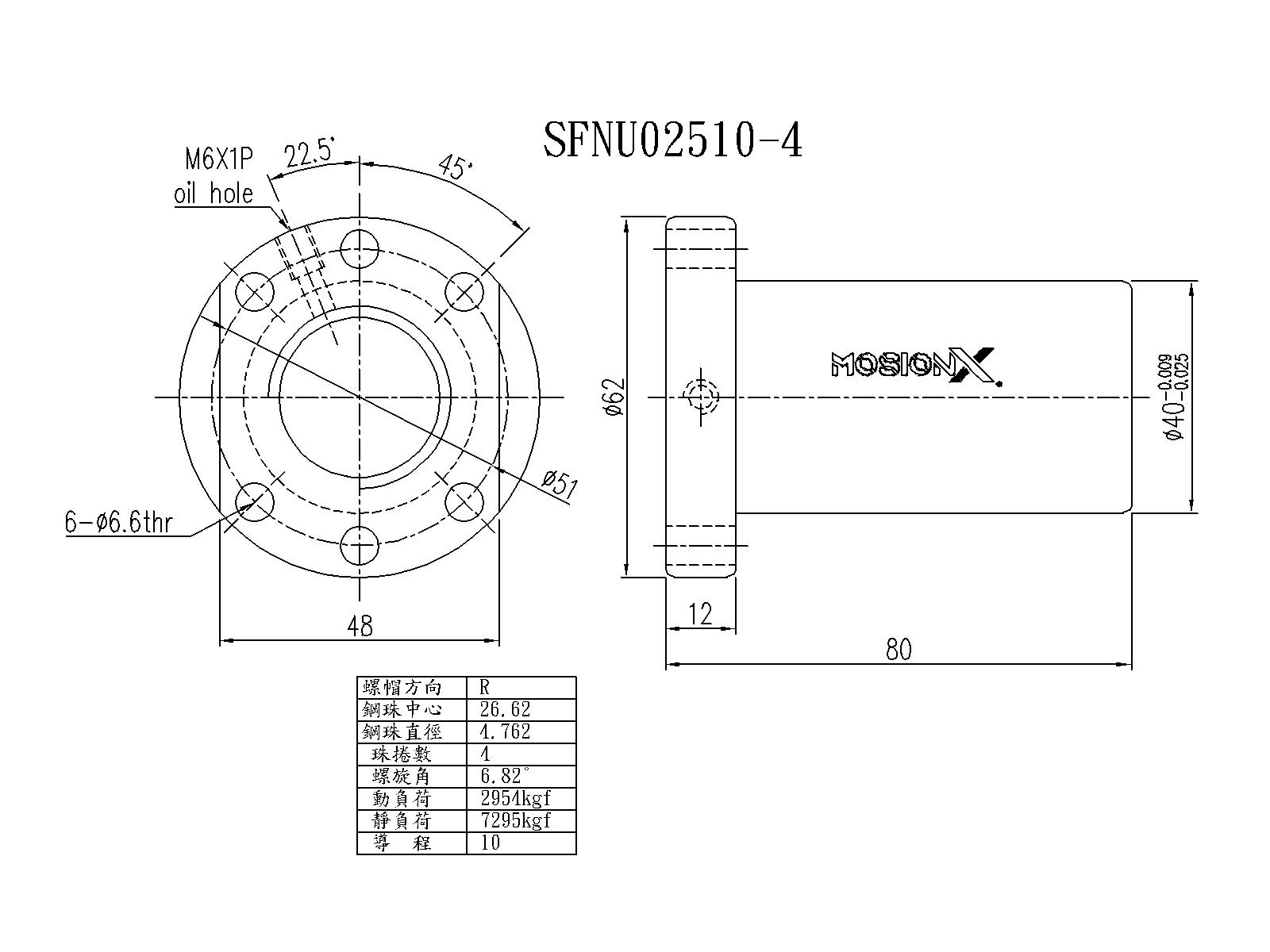

| SFNU | SFNU02510-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 25 | 10 | 2954 | 7295 | 50 | 尺寸图 | CAD/3D |
| SFNU | SFNU03205-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 32 | 5 | 1922 | 6343 | 54 | 尺寸图 | CAD/3D |
| SFNU | SFNU03210-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 32 | 10 | 4805 | 12208 | 61 | 尺寸图 | CAD/3D |

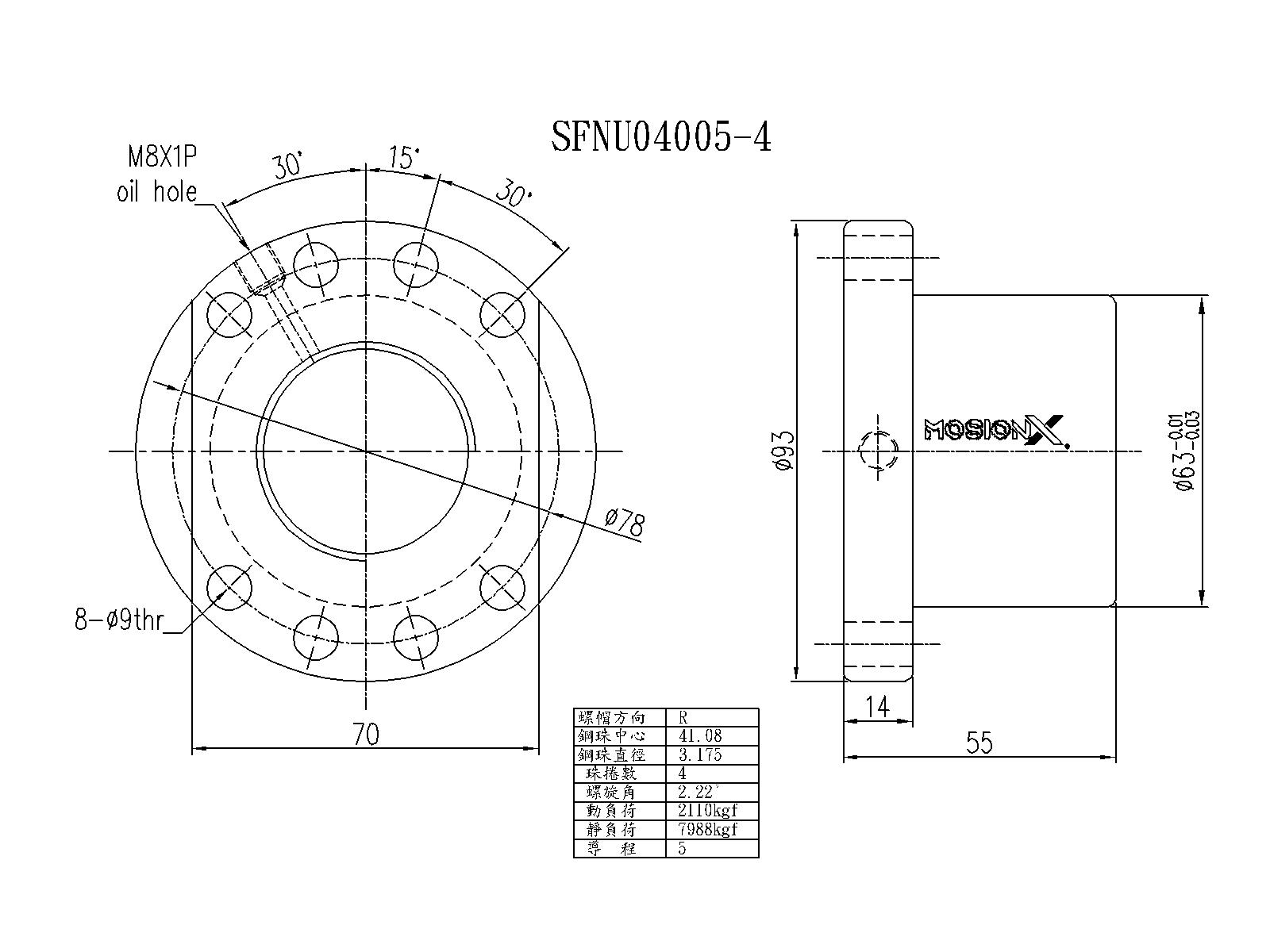

| SFNU | SFNU04005-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 40 | 5 | 2110 | 7988 | 63 | 尺寸图 | CAD/3D |

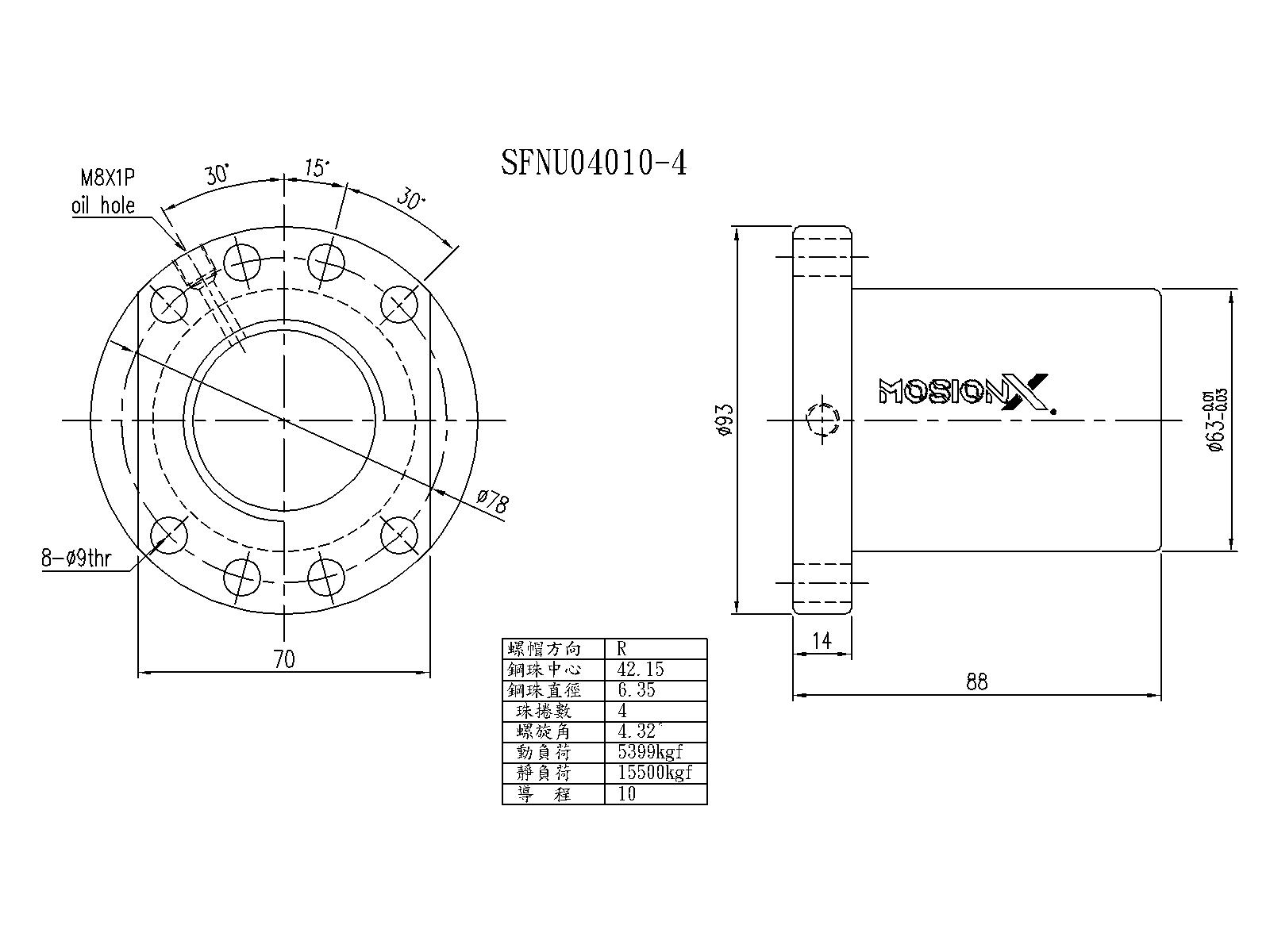

| SFNU | SFNU04010-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 40 | 10 | 5399 | 15500 | 73 | 尺寸图 | CAD/3D |

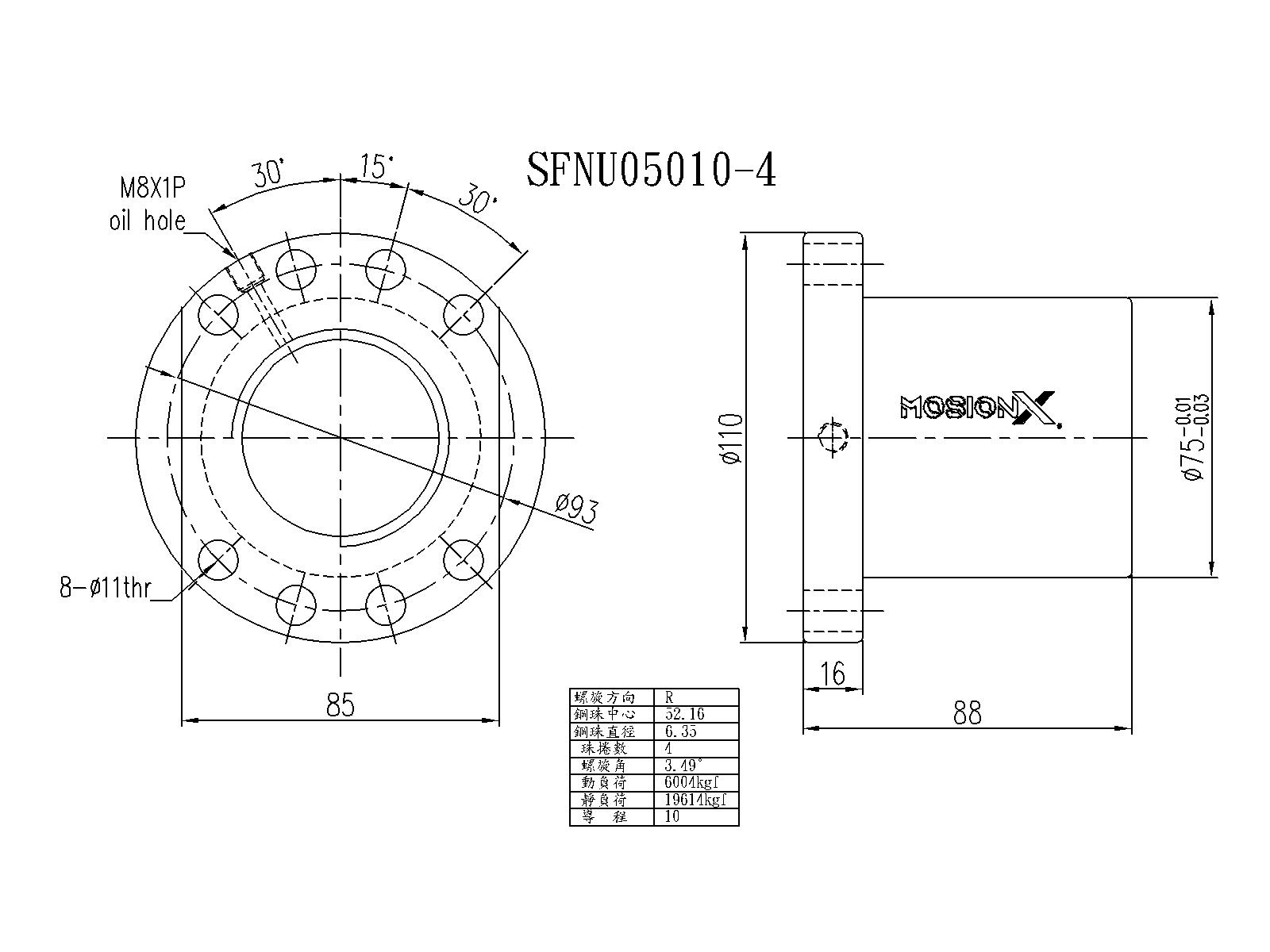

| SFNU | SFNU05010-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 50 | 10 | 6004 | 19614 | 85 | 尺寸图 | CAD/3D |

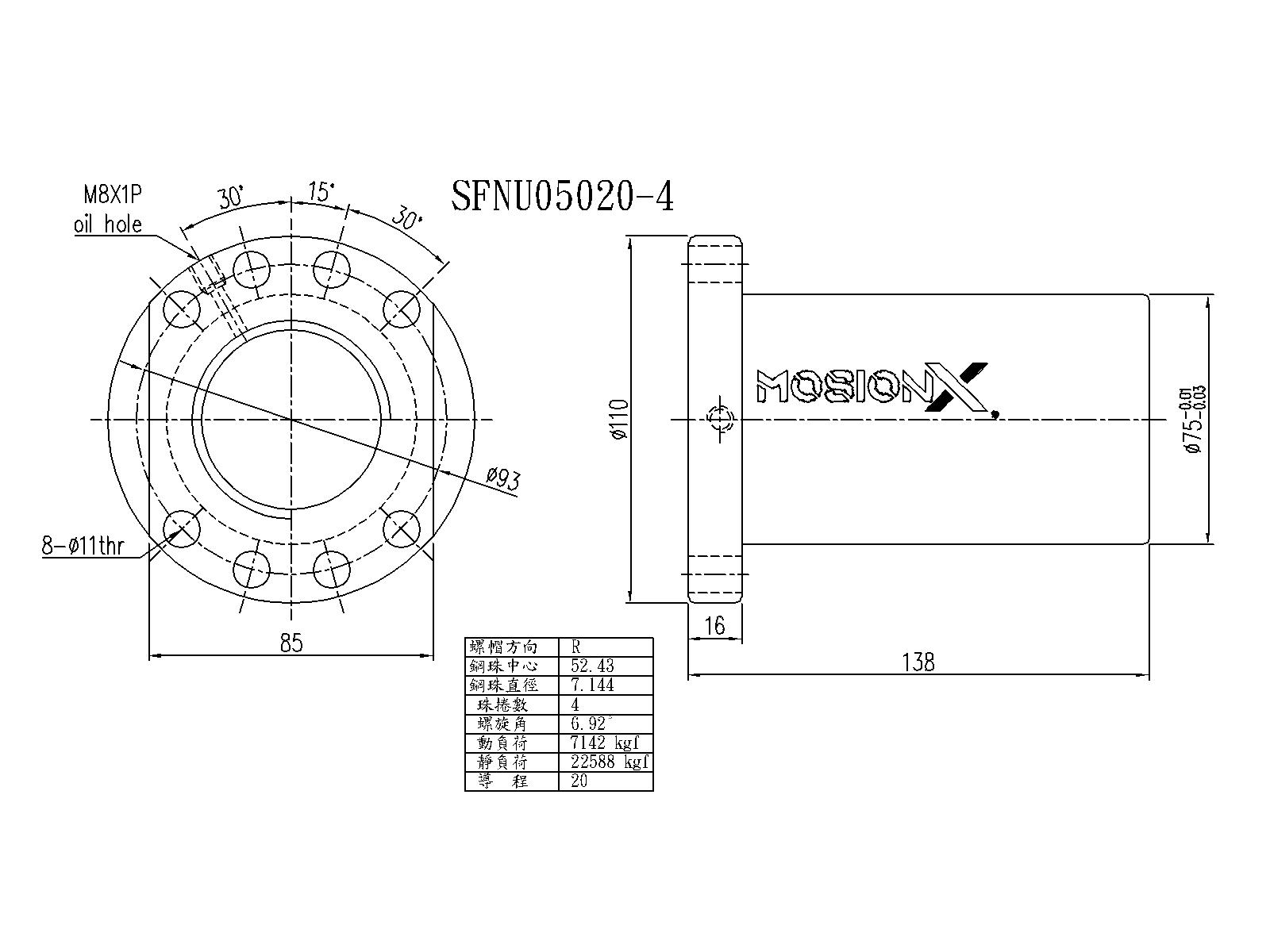

| SFNU | SFNU05020-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 50 | 20 | 7142 | 22588 | 94 | 尺寸图 | CAD/3D |

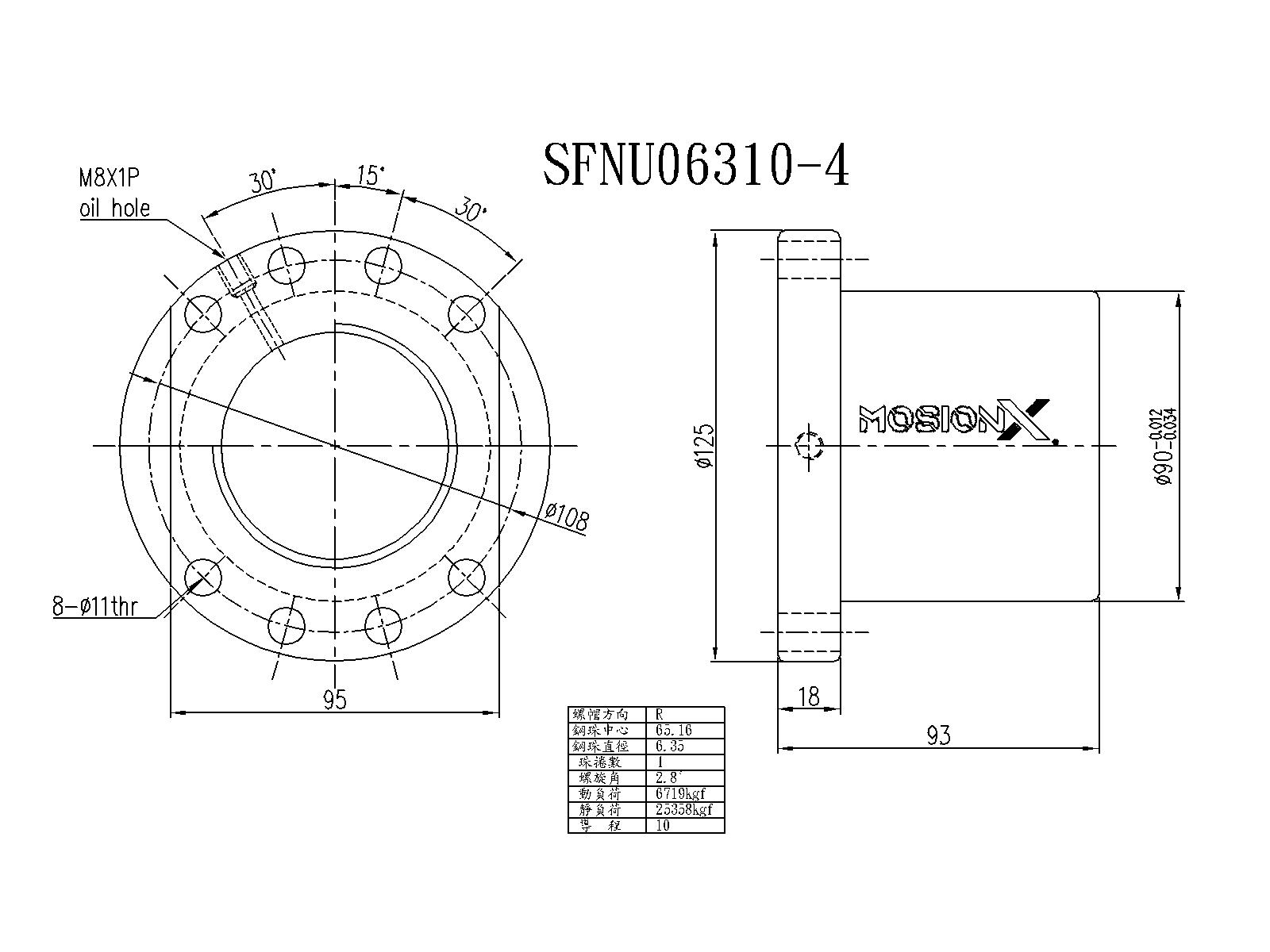

| SFNU | SFNU06310-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 63 | 10 | 6719 | 25358 | 99 | 尺寸图 | CAD/3D |
| SFNU | SFNU06320-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 63 | 20 | 11444 | 36653 | 112 | 尺寸图 | CAD/3D |

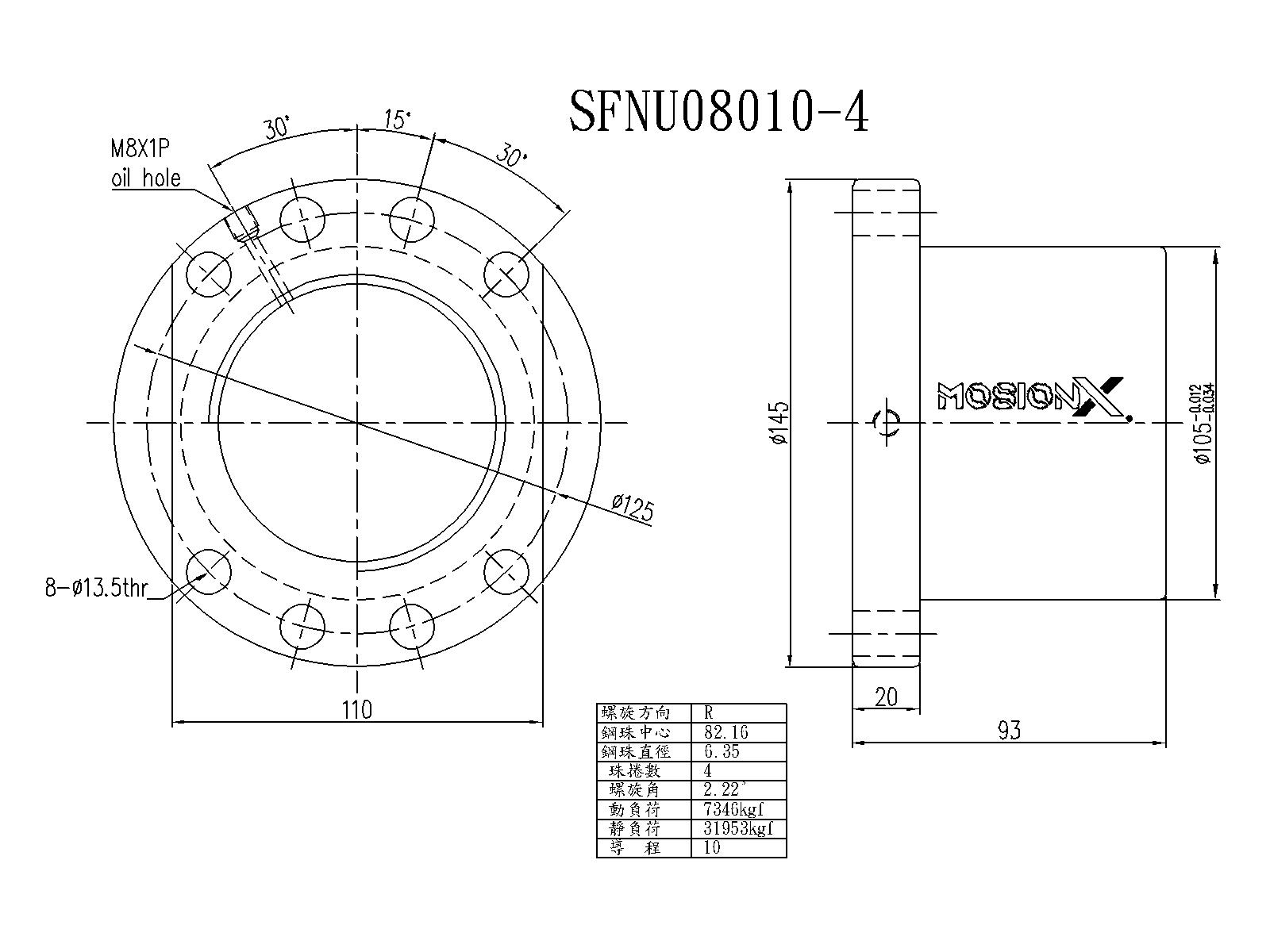

| SFNU | SFNU08010-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 80 | 10 | 7346 | 31953 | 109 | 尺寸图 | CAD/3D |
| SFNU | SFNU08020-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 80 | 20 | 12911 | 47747 | 138 | 尺寸图 | CAD/3D |

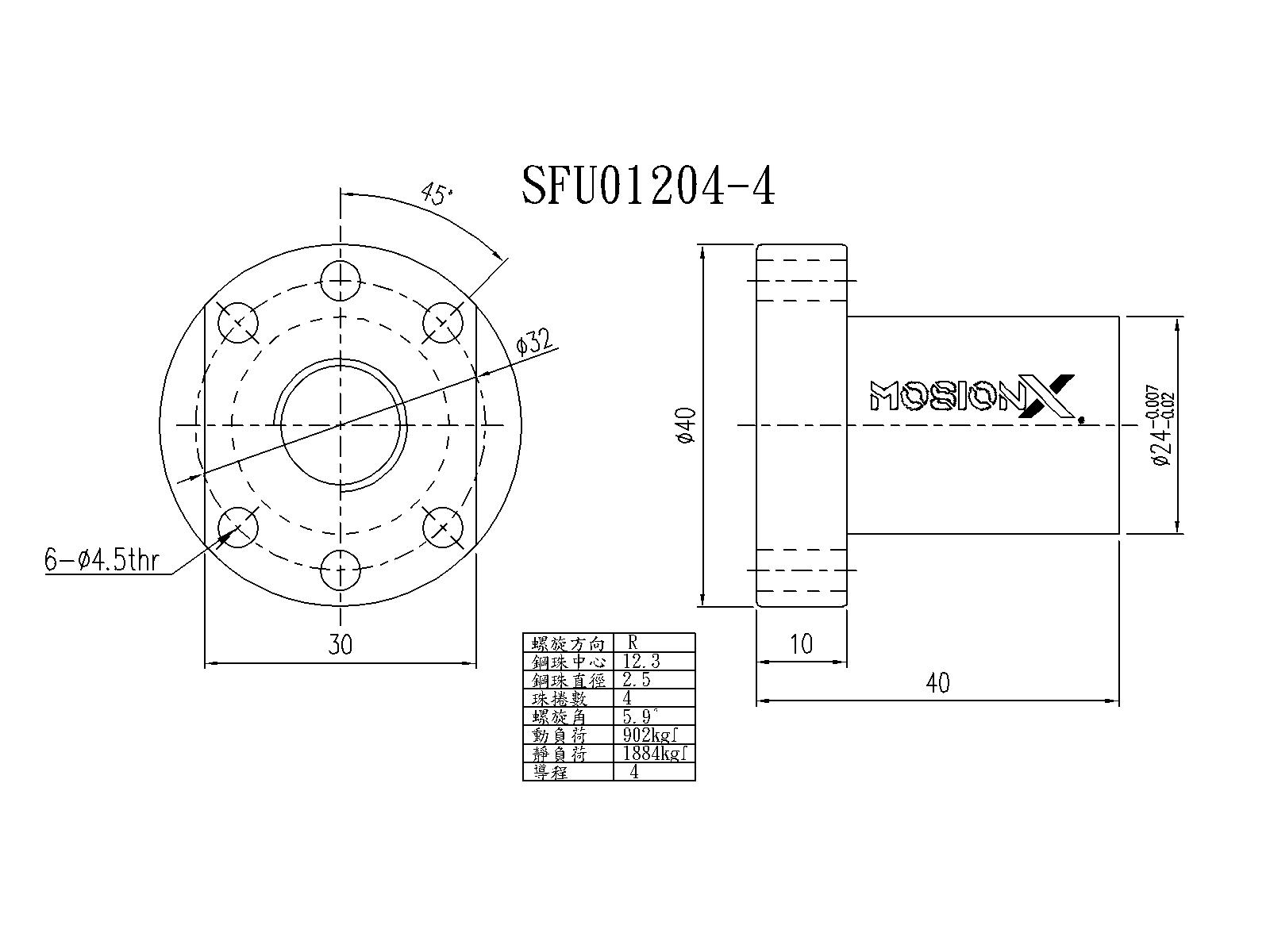

| SFU | SFU01204-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 12 | 4 | 902 | 1884 | 26 | 尺寸图 | CAD/3D |

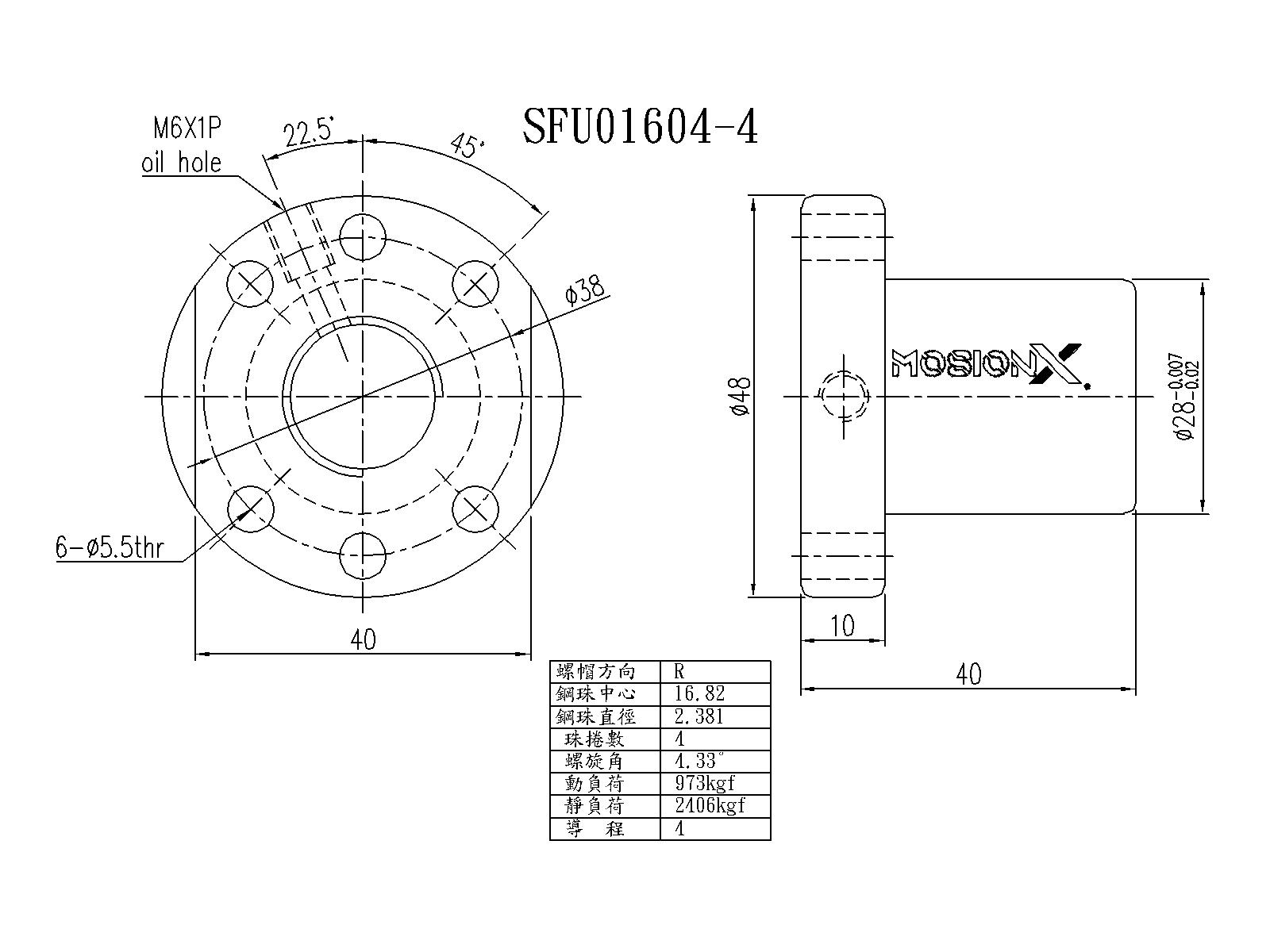

| SFU | SFU01604-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 16 | 4 | 973 | 2406 | 32 | 尺寸图 | CAD/3D |

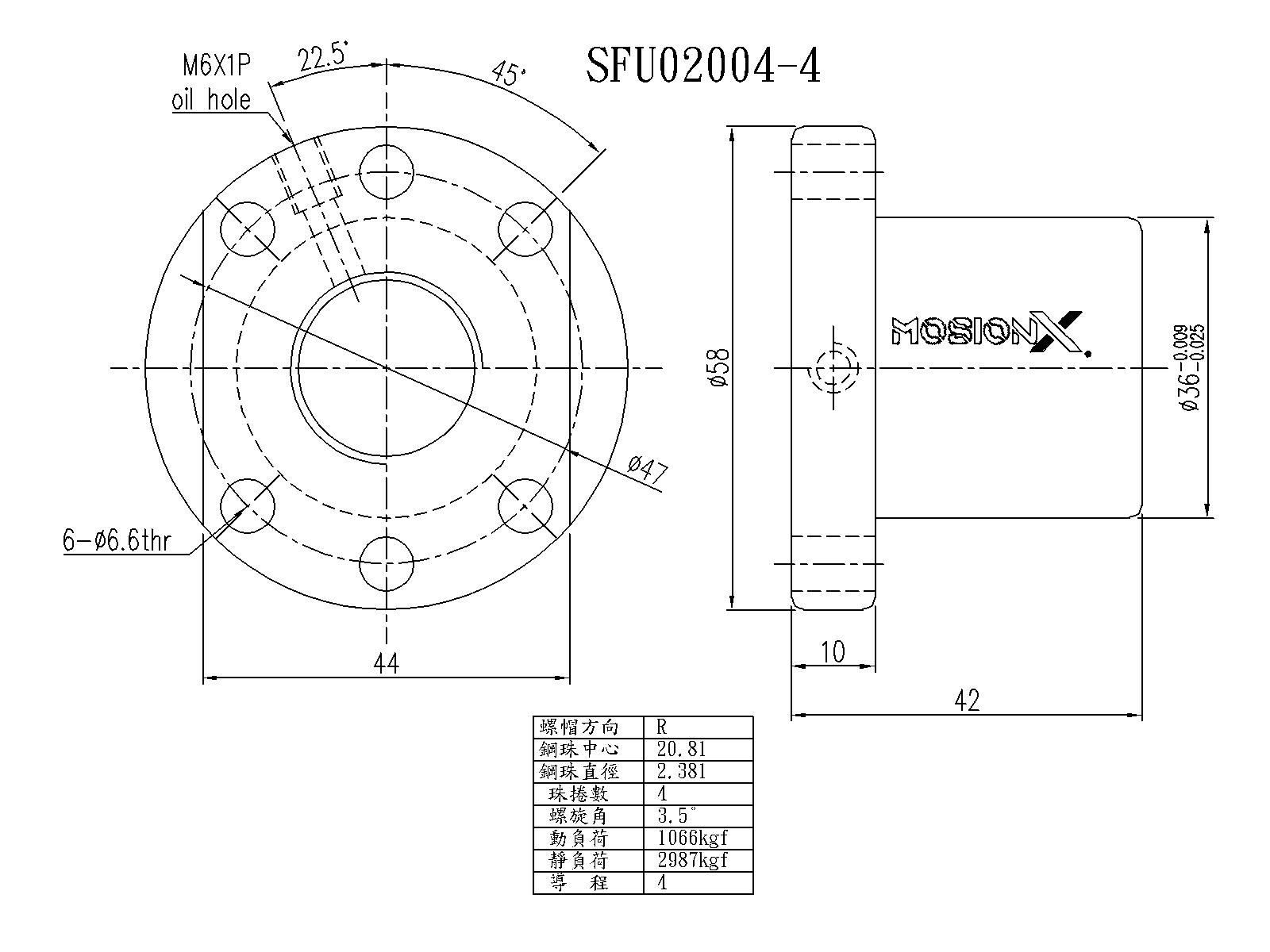

| SFU | SFU02004-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 20 | 4 | 1066 | 2987 | 38 | 尺寸图 | CAD/3D |
| SFU | SFU02504-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 25 | 4 | 1180 | 3795 | 43 | 尺寸图 | CAD/3D |

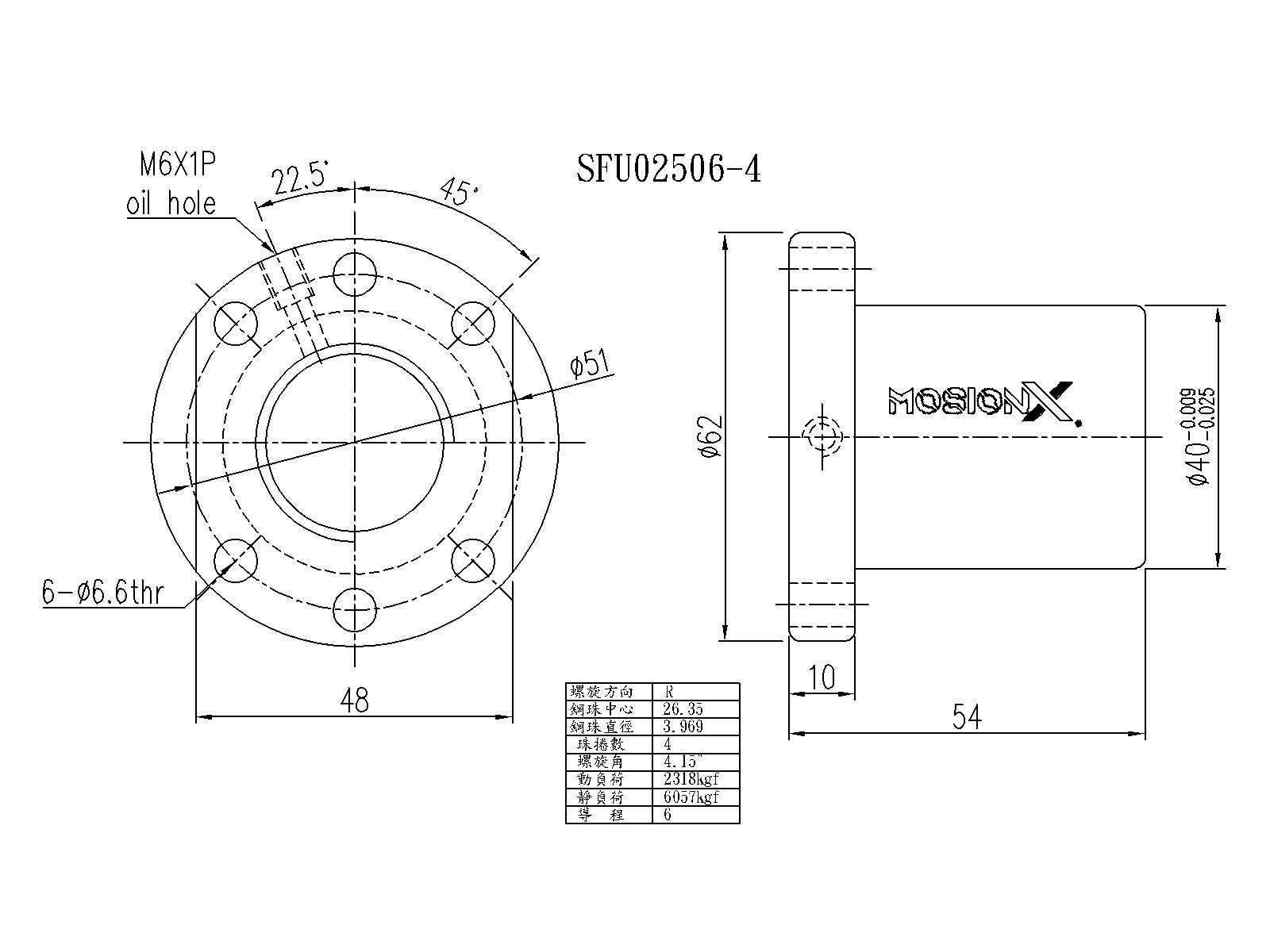

| SFU | SFU02506-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 25 | 6 | 2318 | 6057 | 47 | 尺寸图 | CAD/3D |

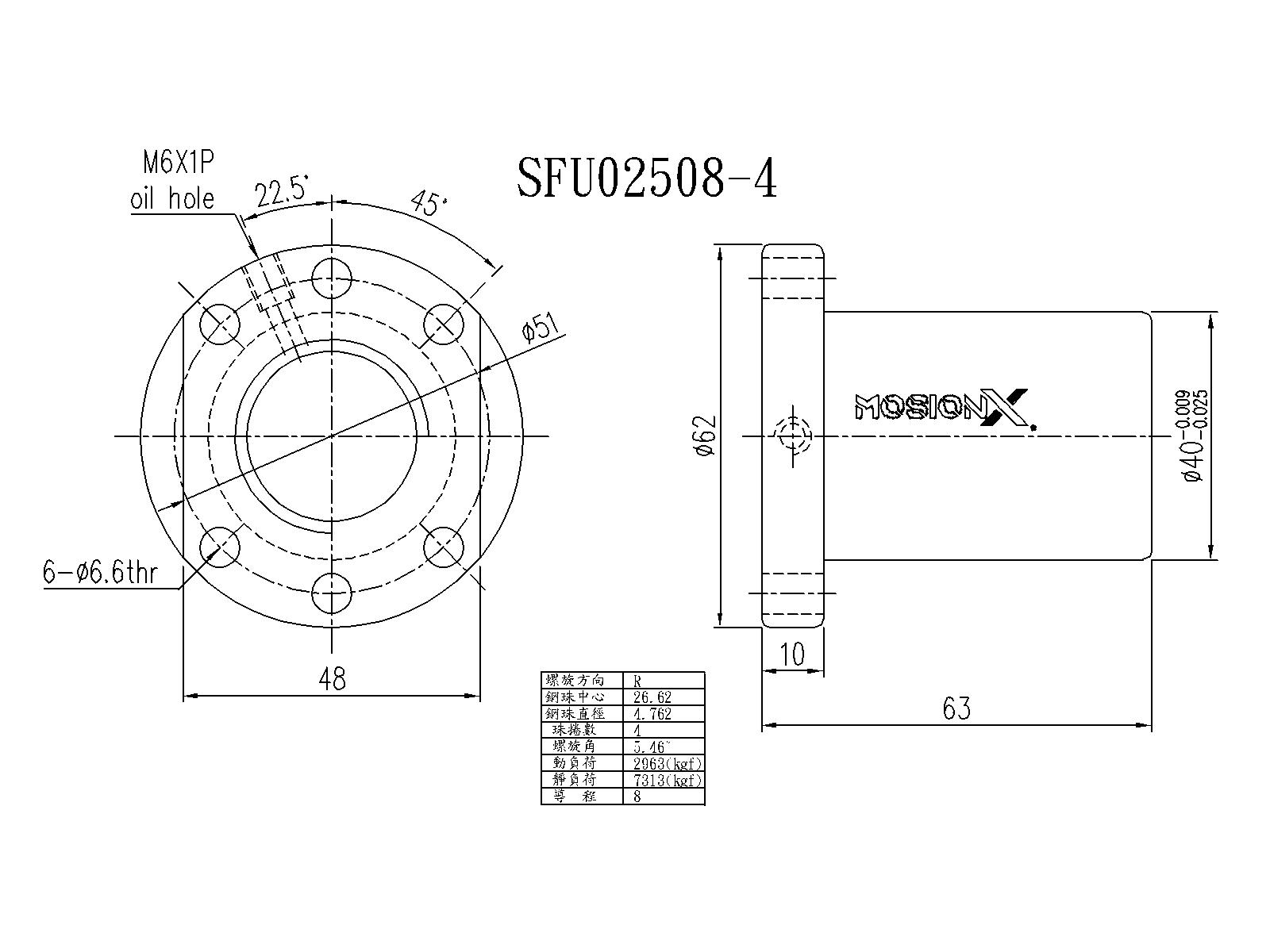

| SFU | SFU02508-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 25 | 8 | 2963 | 7313 | 49 | 尺寸图 | CAD/3D |

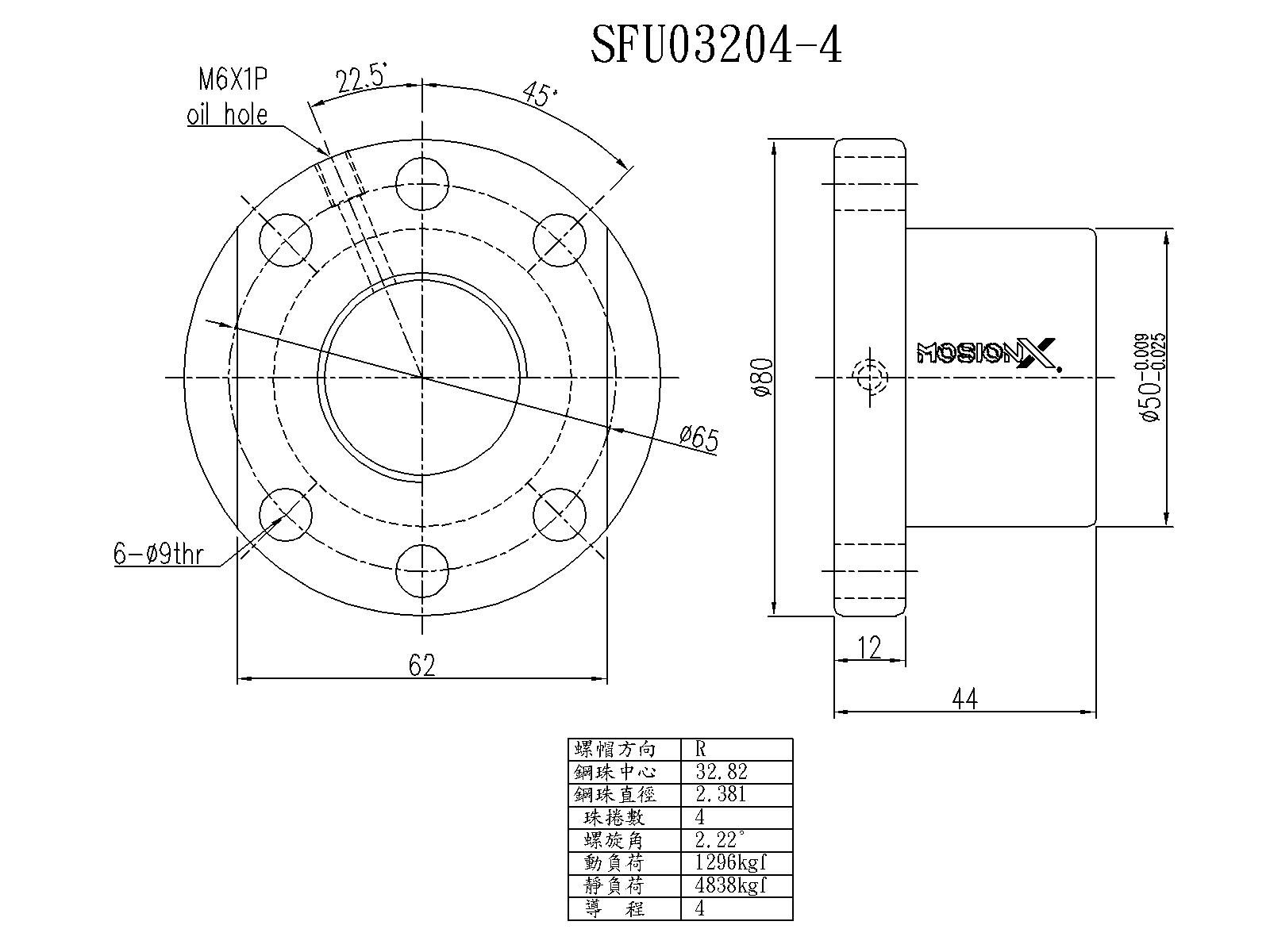

| SFU | SFU03204-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 32 | 4 | 1296 | 4838 | 51 | 尺寸图 | CAD/3D |
| SFU | SFU03206-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 32 | 6 | 2632 | 7979 | 57 | 尺寸图 | CAD/3D |
| SFU | SFU03208-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 32 | 8 | 3387 | 9622 | 60 | 尺寸图 | CAD/3D |

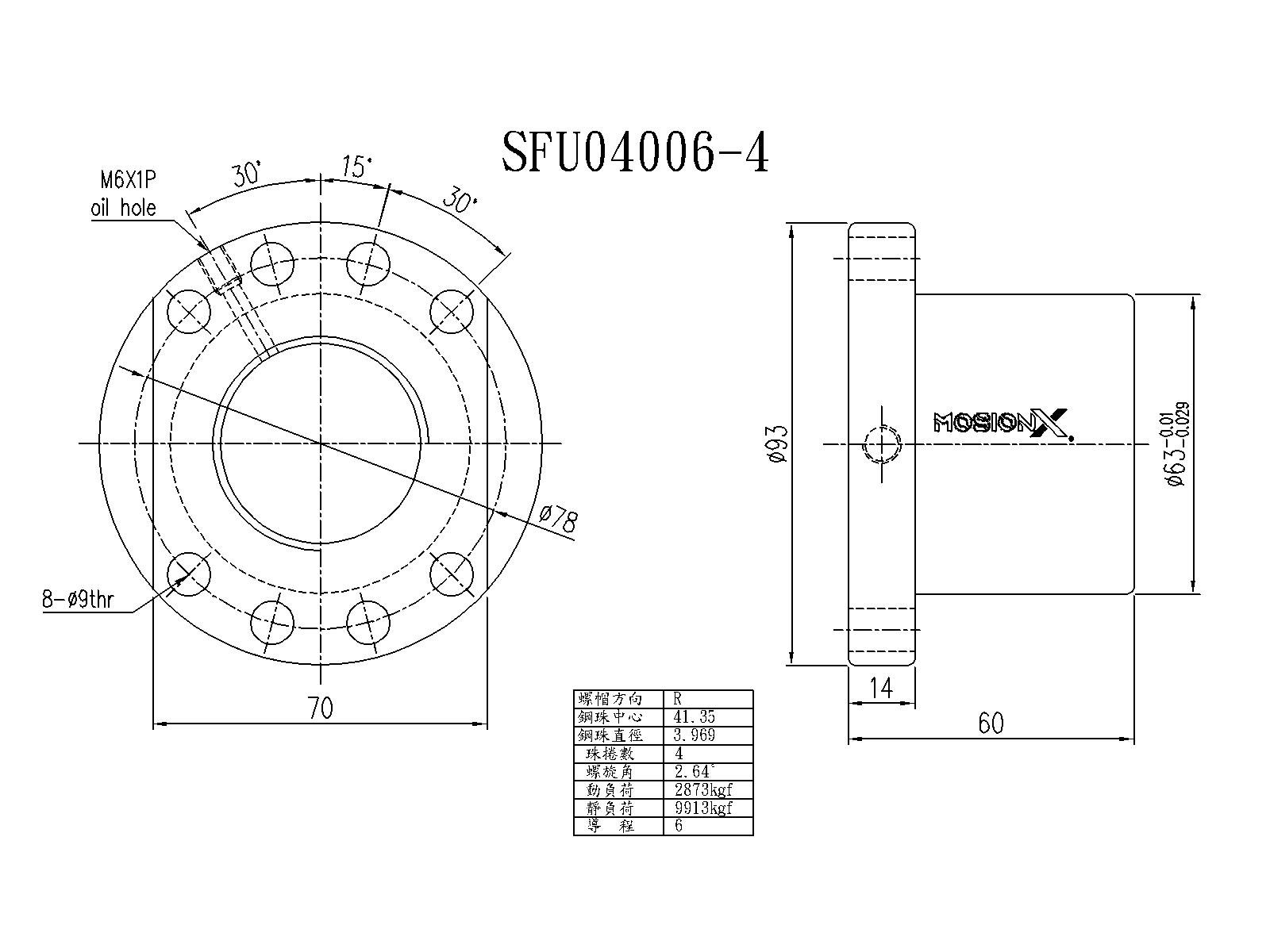

| SFU | SFU04006-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 40 | 6 | 2873 | 9913 | 66 | 尺寸图 | CAD/3D |

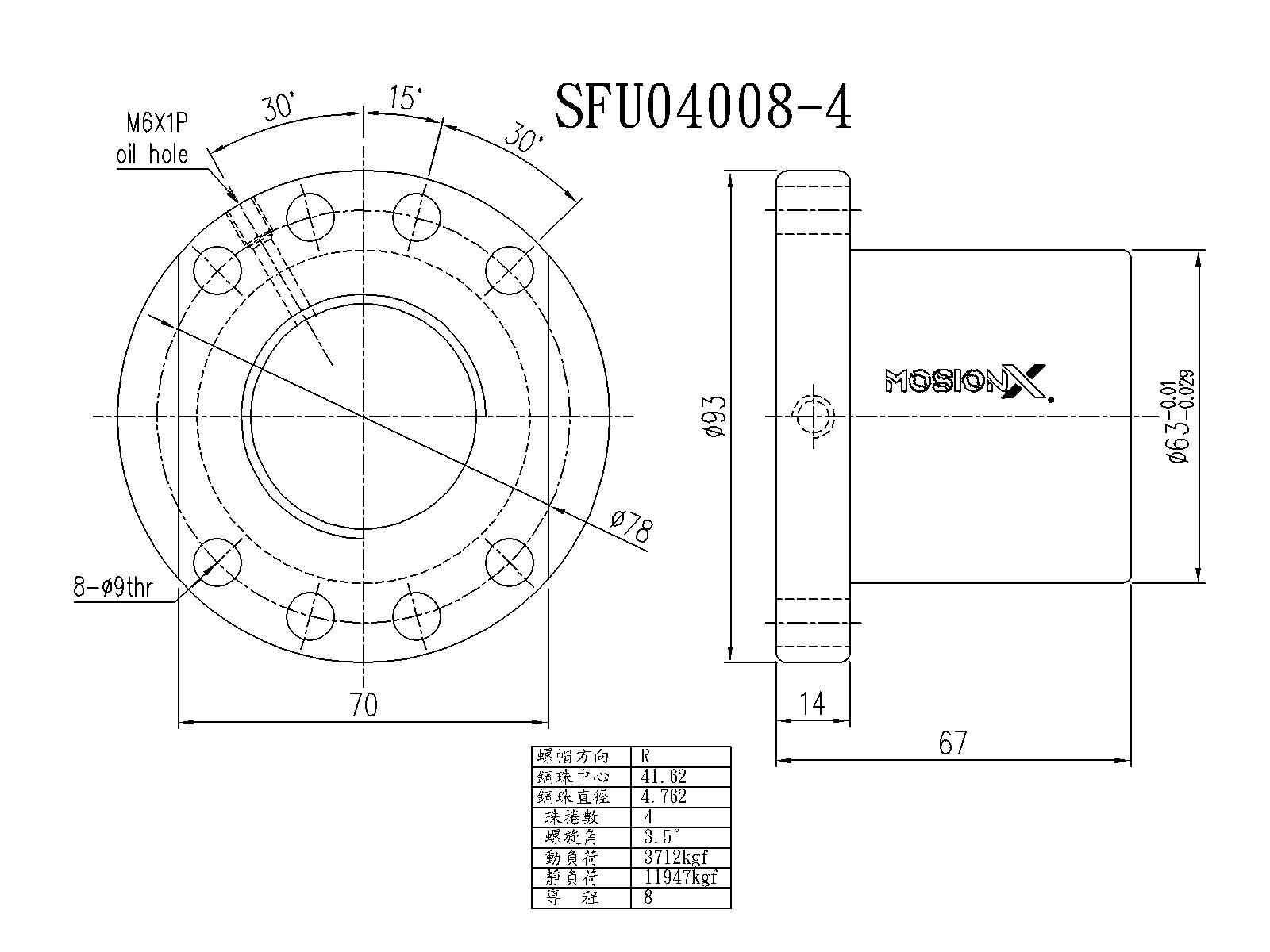

| SFU | SFU04008-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 40 | 8 | 3712 | 11947 | 70 | 尺寸图 | CAD/3D |
| SFU | SFU10020-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 100 | 20 | 14303 | 60698 | 162 | 尺寸图 | — |
| OFU | OFU01605-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 16 | 5 | 1380 | 3052 | 44 | 尺寸图 | — |
| OFU | OFU02005-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 20 | 5 | 1551 | 3875 | 53 | 尺寸图 | — |
| OFU | OFU02505-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 25 | 5 | 1724 | 4904 | 62 | 尺寸图 | — |
| OFU | OFU02510-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 25 | 10 | 2954 | 7295 | 67 | 尺寸图 | — |

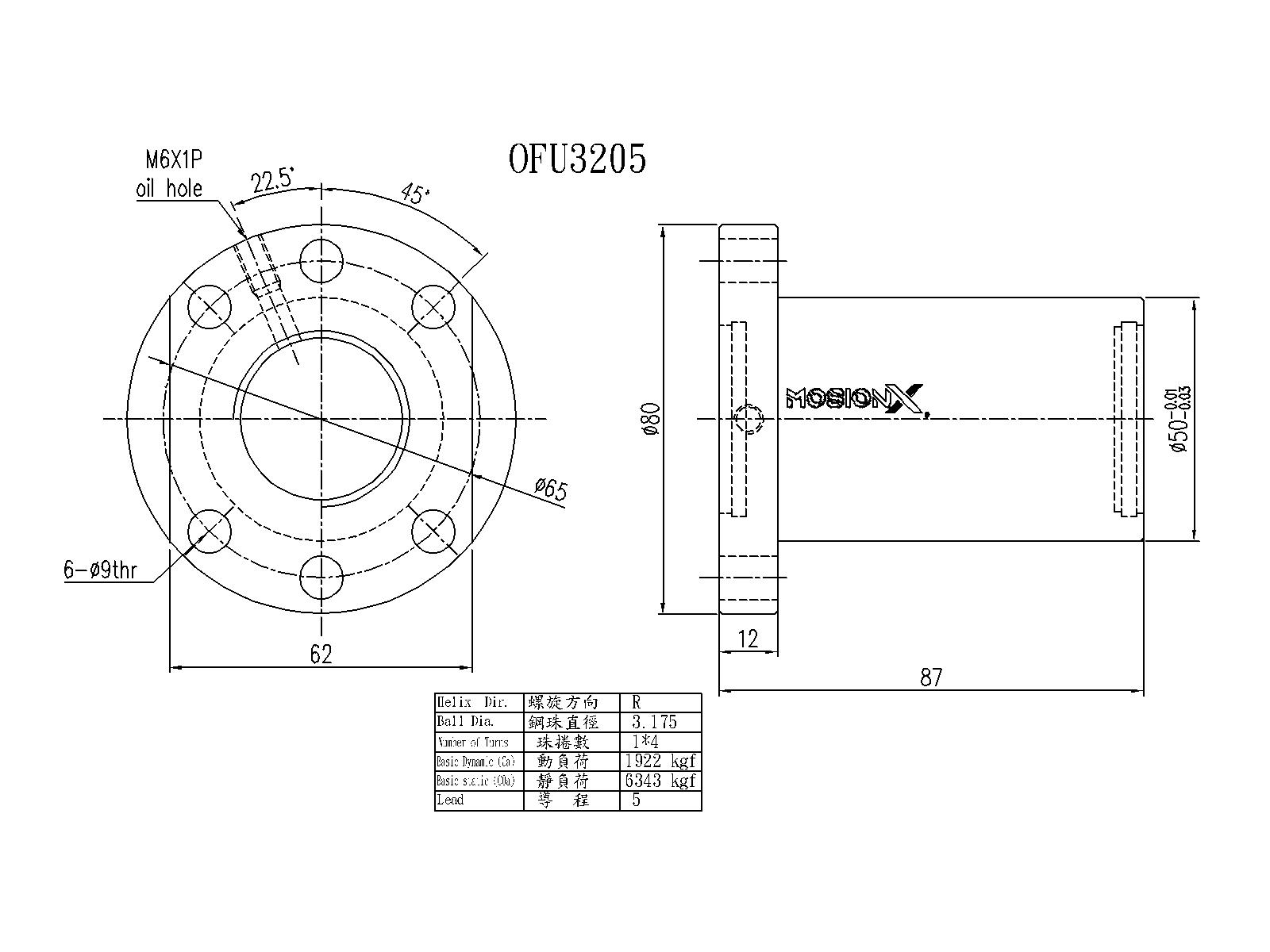

| OFU | OFU03205-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 32 | 5 | 1922 | 6343 | 74 | 尺寸图 | — |

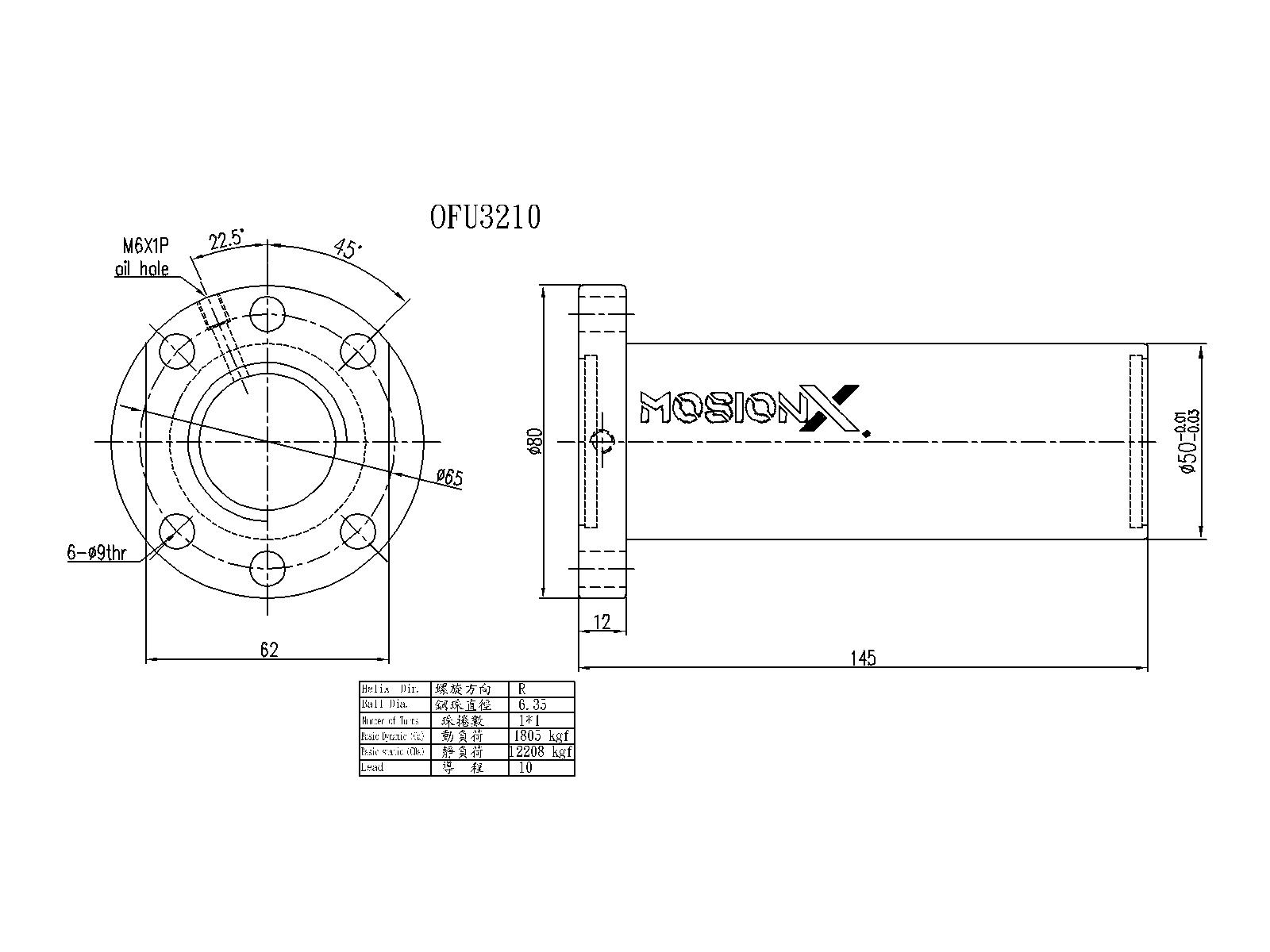

| OFU | OFU03210-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 32 | 10 | 4805 | 12208 | 82 | 尺寸图 | — |

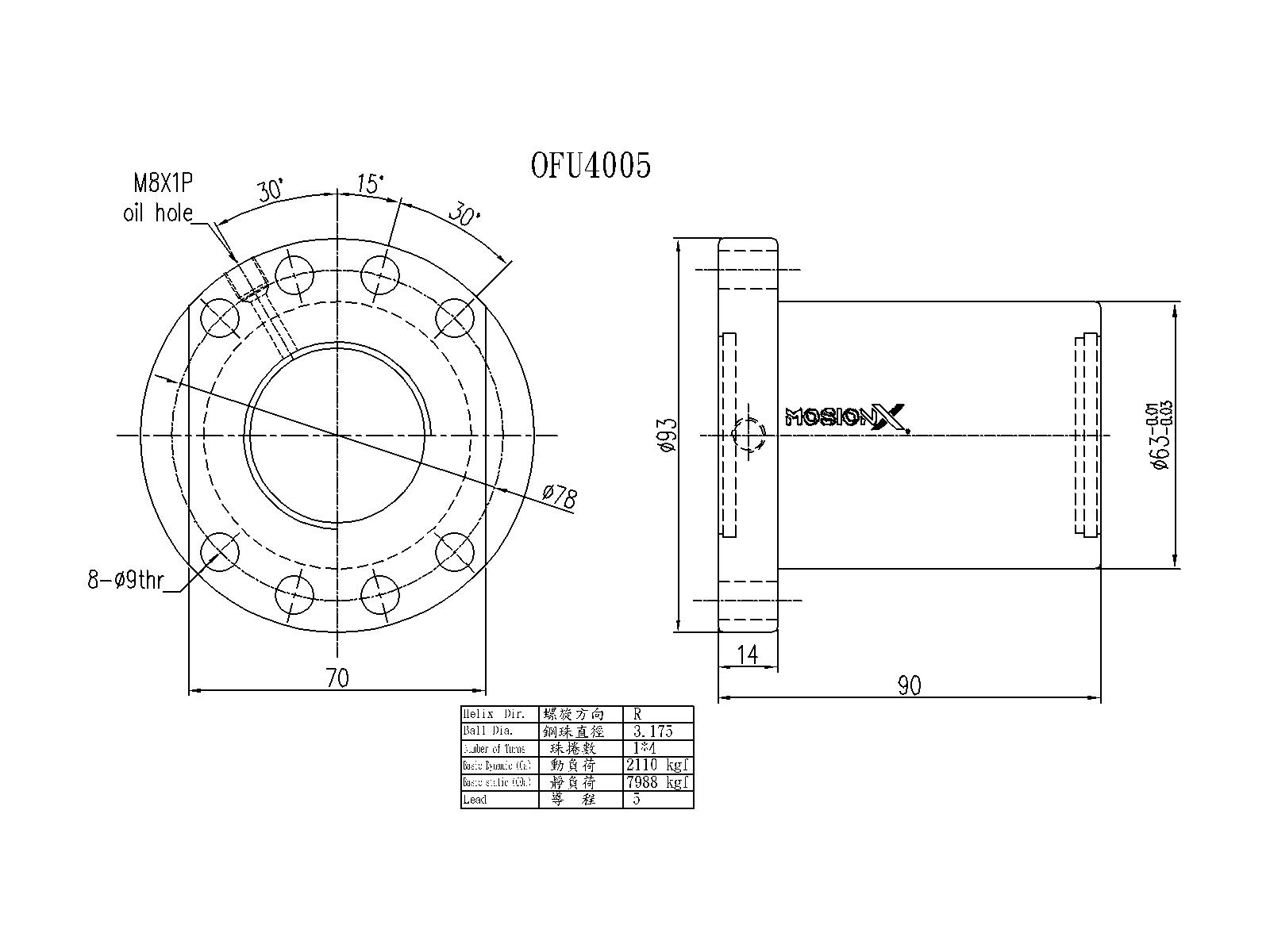

| OFU | OFU04005-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 40 | 5 | 2110 | 7988 | 87 | 尺寸图 | — |
| OFU | OFU04010-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 40 | 10 | 5399 | 15500 | 99 | 尺寸图 | — |

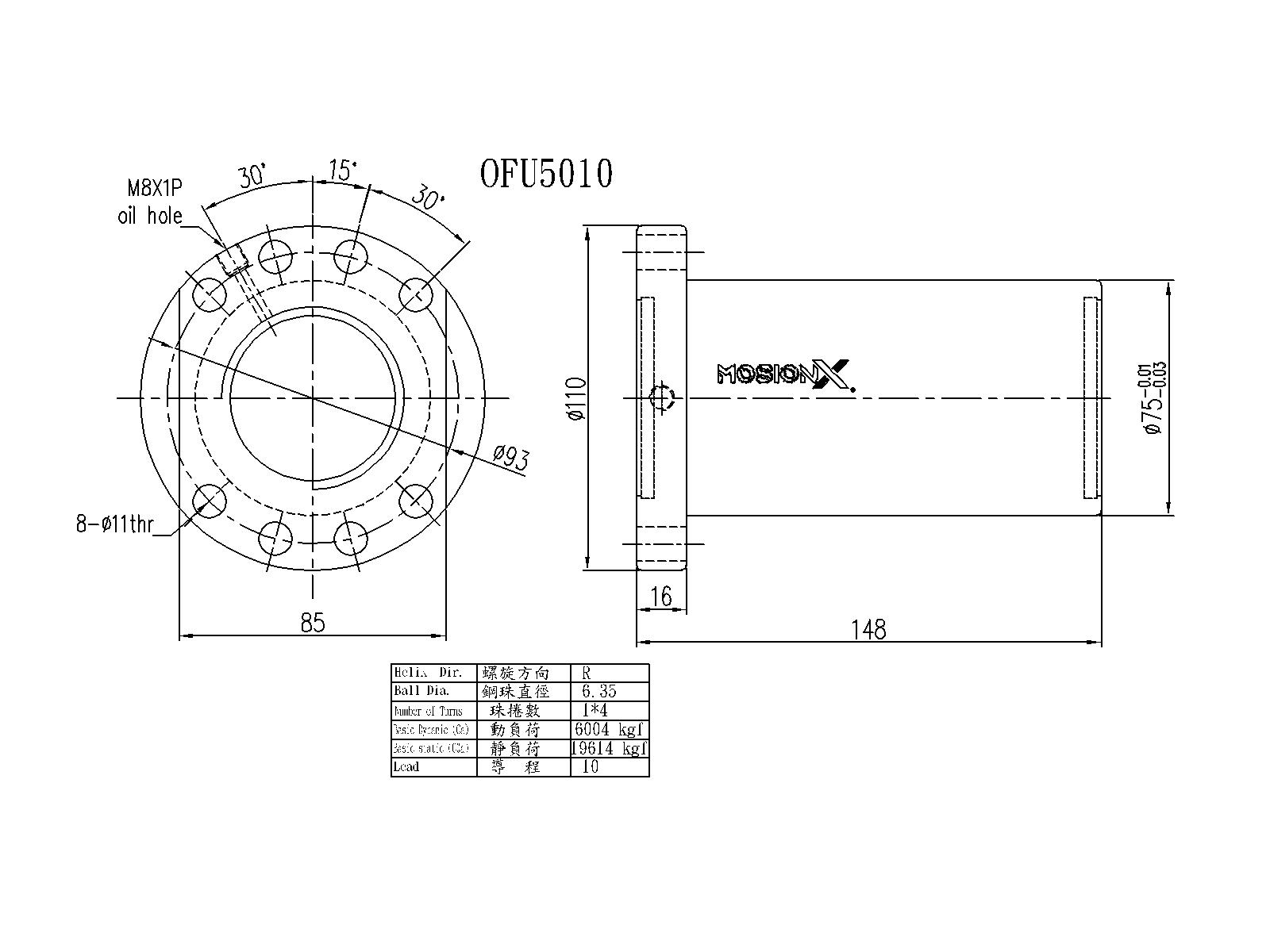

| OFU | OFU05010-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 50 | 10 | 6004 | 19614 | 117 | 尺寸图 | — |
| OFU | OFU06310-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 63 | 10 | 6719 | 25358 | 139 | 尺寸图 | — |

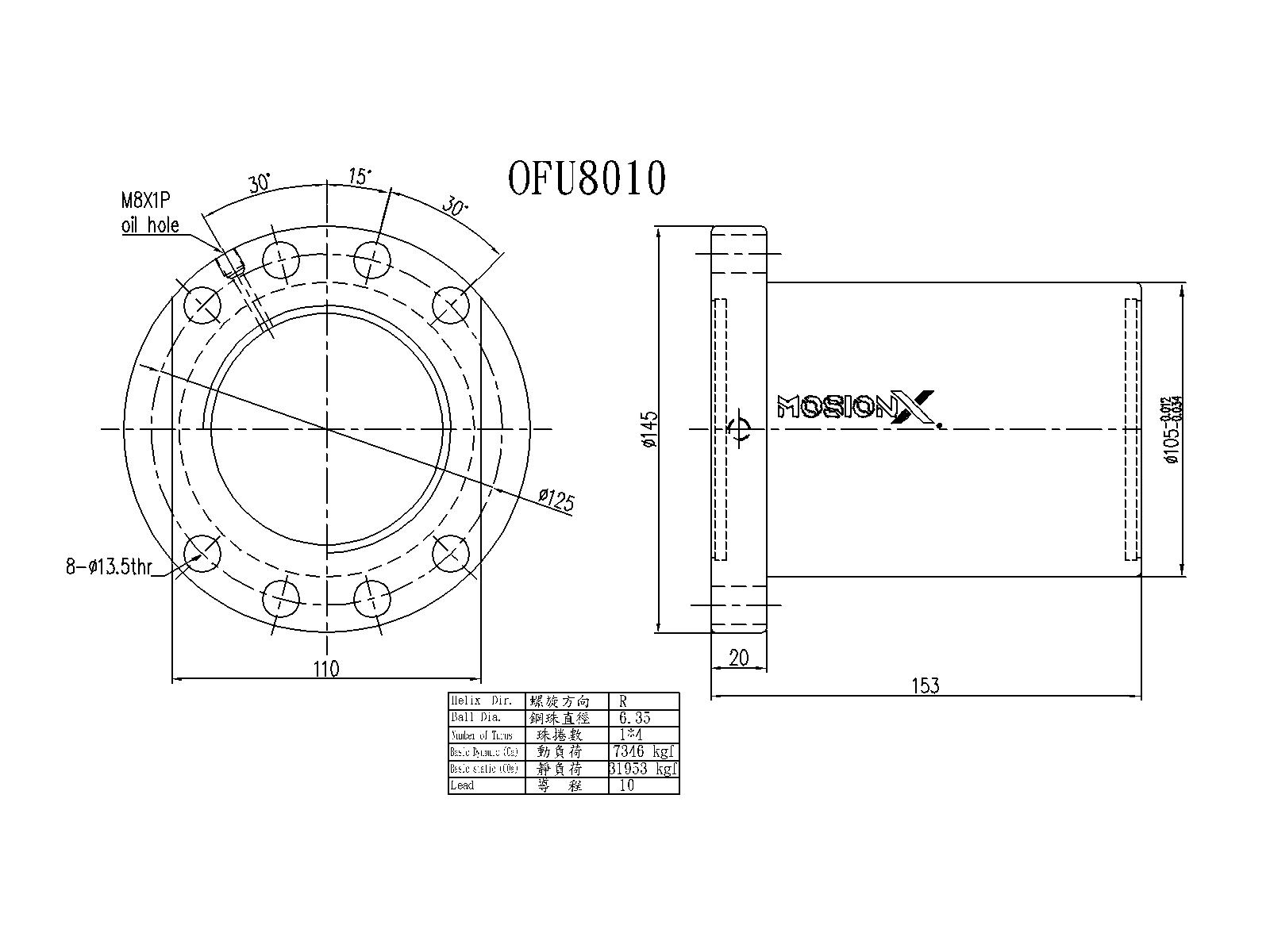

| OFU | OFU08010-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 80 | 10 | 7346 | 31953 | 156 | 尺寸图 | — |
| SFNI | SFNI01605-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 16 | 5 | 1380 | 3052 | 33 | 尺寸图 | — |

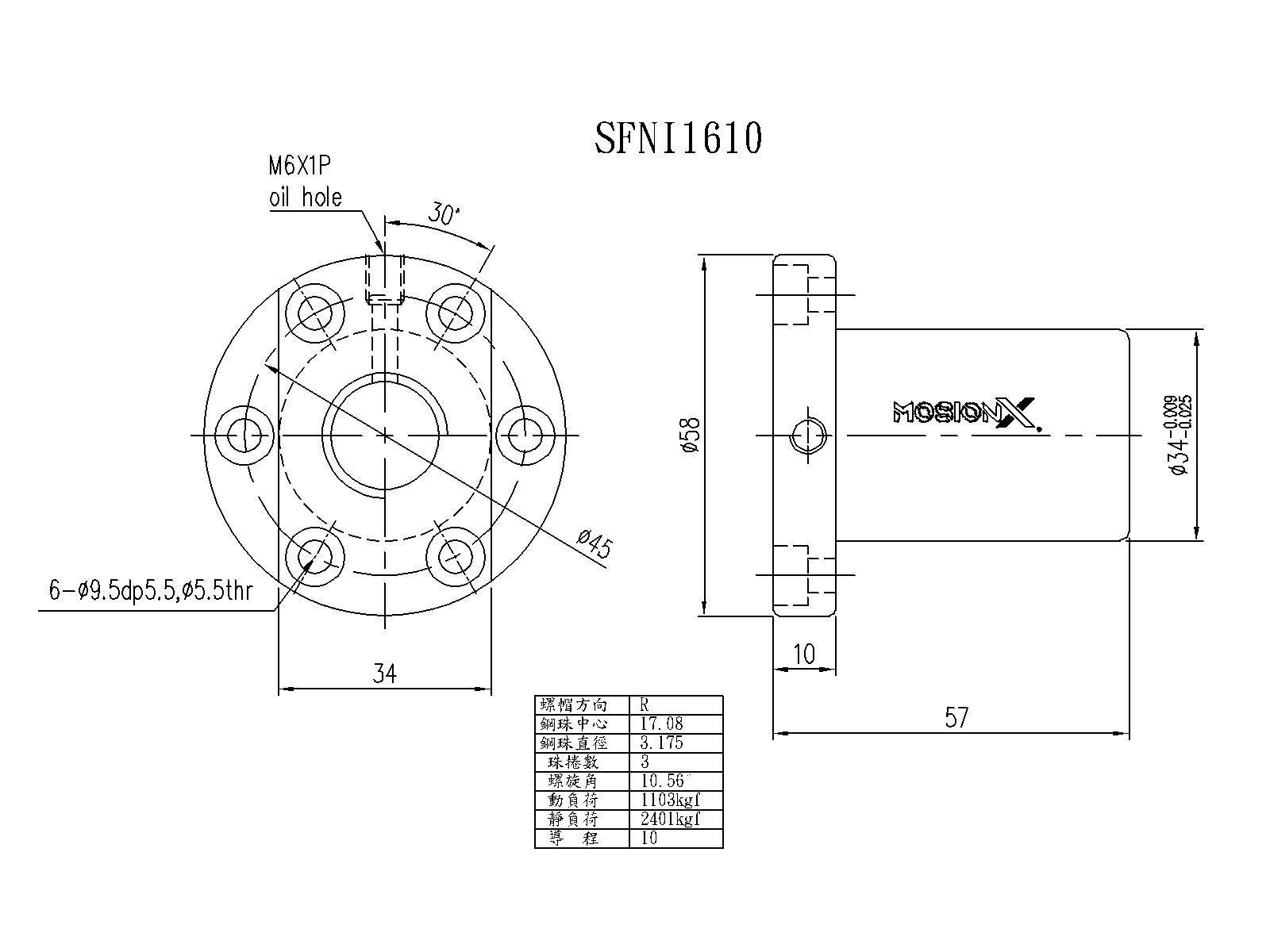

| SFNI | SFNI01610-3 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 16 | 10 | 1103 | 2401 | 27 | 尺寸图 | — |

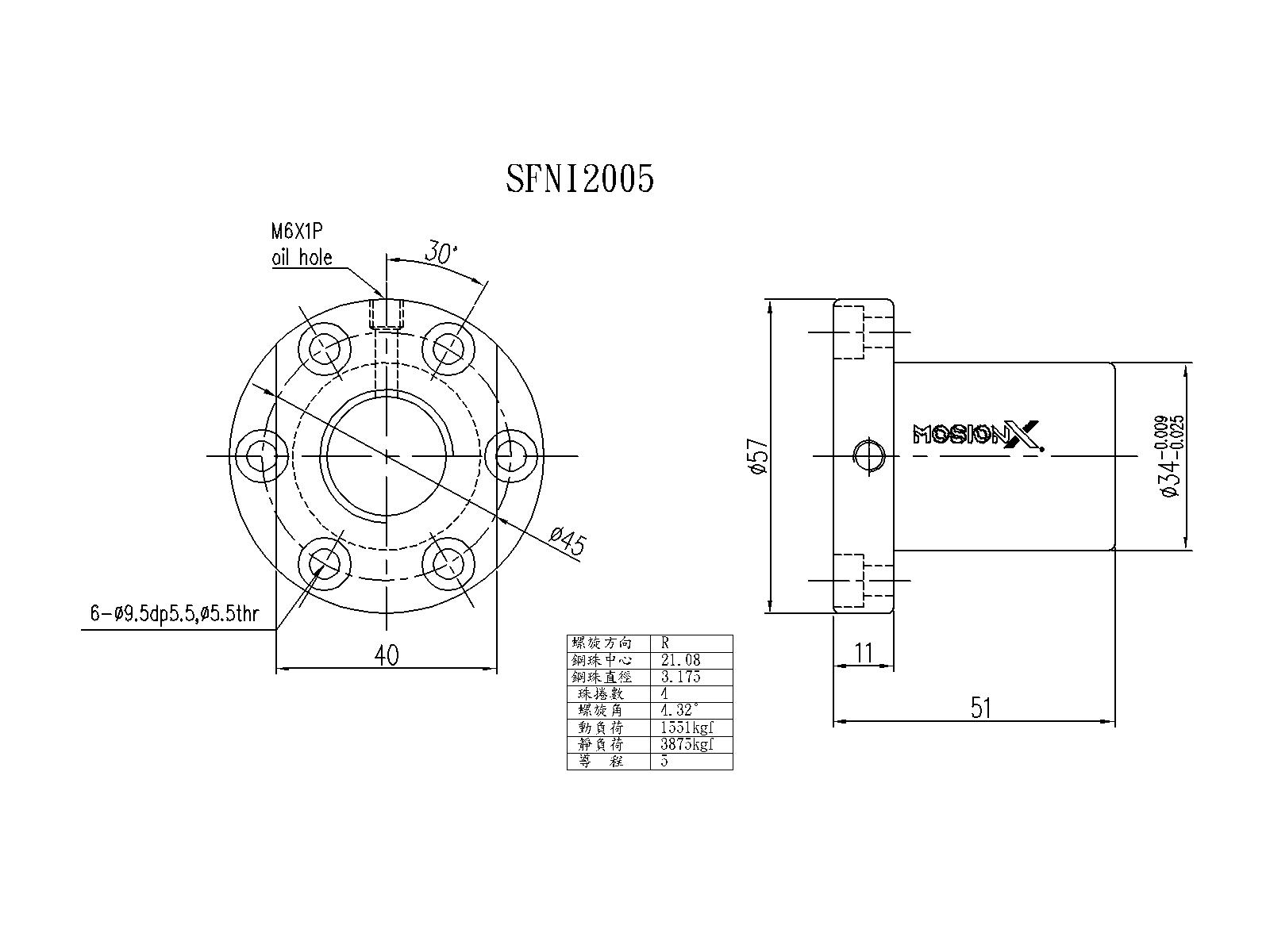

| SFNI | SFNI02005-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 20 | 5 | 1551 | 3875 | 39 | 尺寸图 | — |

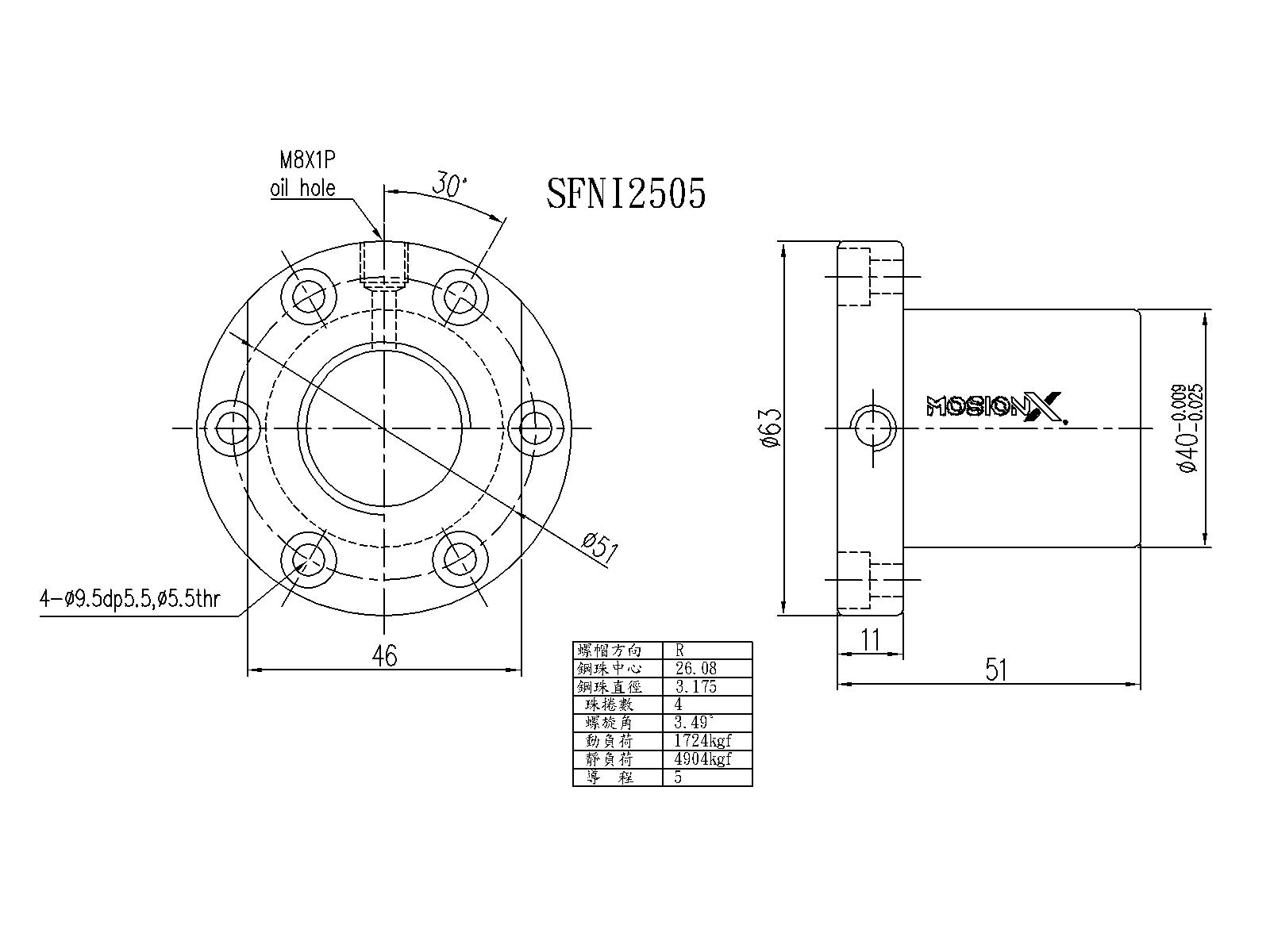

| SFNI | SFNI02505-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 25 | 5 | 1724 | 4904 | 45 | 尺寸图 | — |
| SFNI | SFNI02510-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 25 | 10 | 2954 | 7295 | 51 | 尺寸图 | — |
| SFNI | SFNI03205-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 32 | 5 | 1922 | 6343 | 52 | 尺寸图 | — |

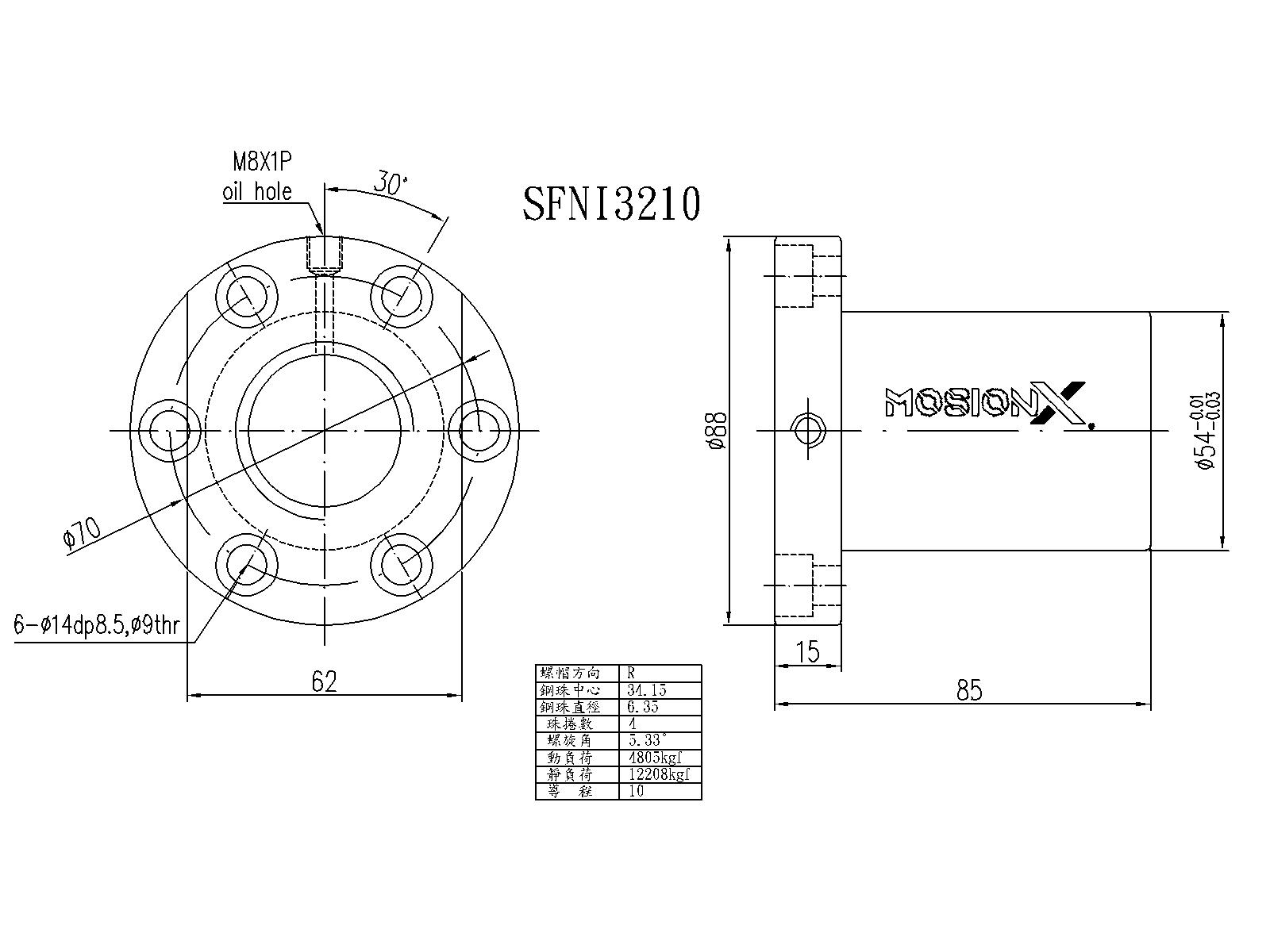

| SFNI | SFNI03210-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 32 | 10 | 4805 | 12208 | 62 | 尺寸图 | — |
| SFNI | SFNI04005-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 40 | 5 | 2110 | 7988 | 59 | 尺寸图 | — |

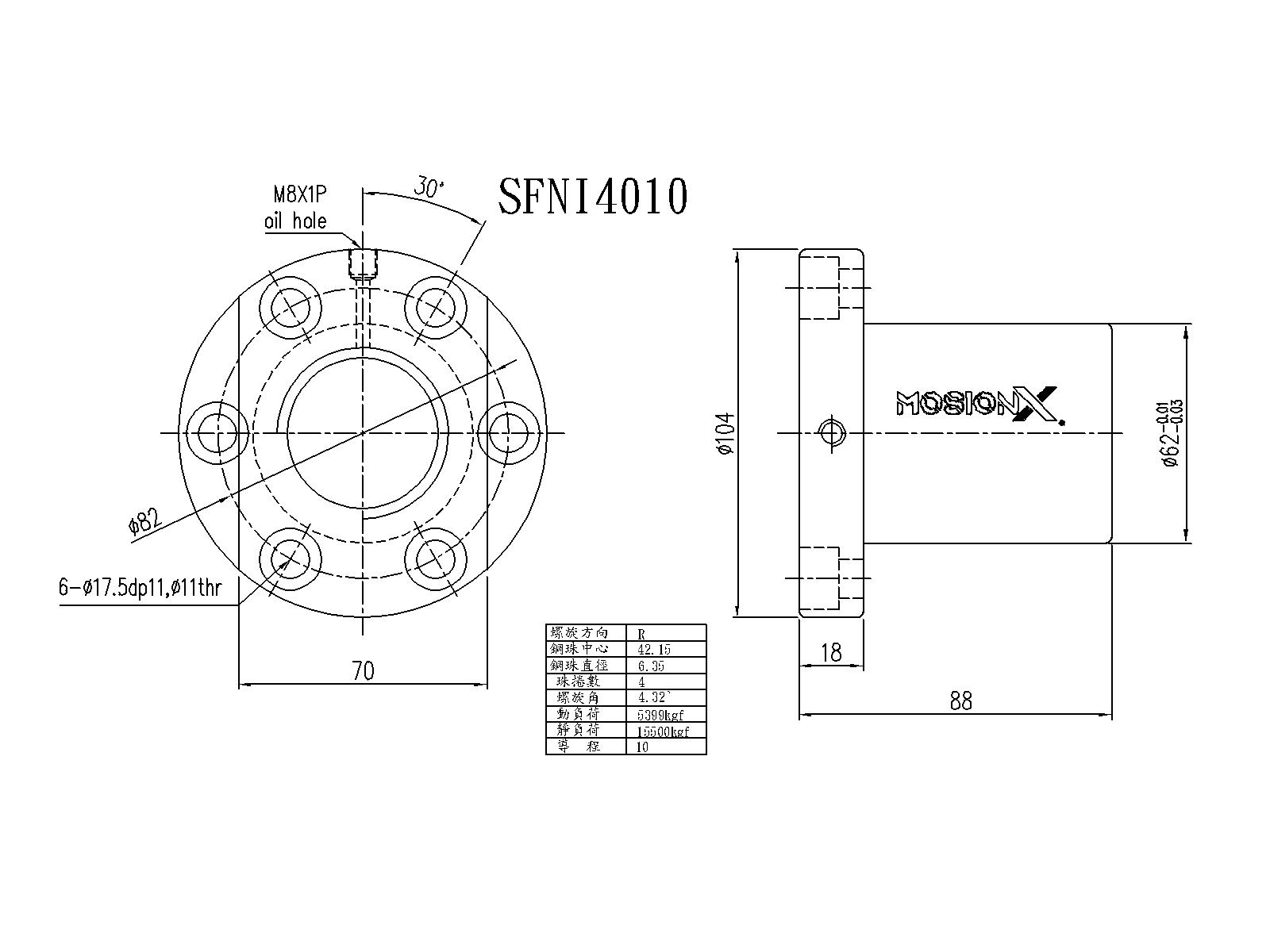

| SFNI | SFNI04010-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 40 | 10 | 5399 | 15500 | 72 | 尺寸图 | — |
| SFNI | SFNI05010-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 50 | 10 | 6004 | 19614 | 83 | 尺寸图 | — |
| SFNI | SFNI06310-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 63 | 10 | 6719 | 25358 | 95 | 尺寸图 | — |

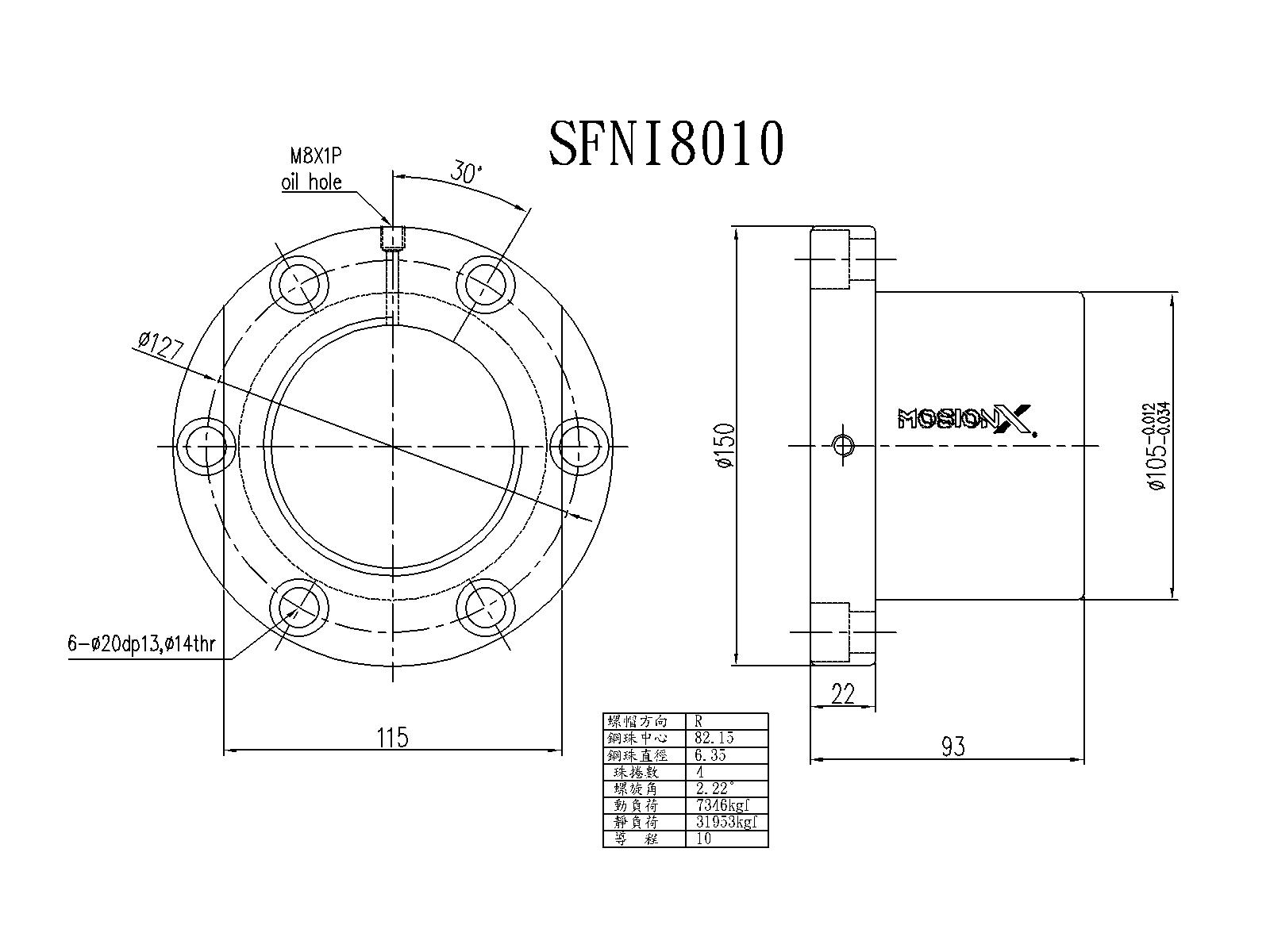

| SFNI | SFNI08010-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 80 | 10 | 7346 | 31953 | 109 | 尺寸图 | — |
| SFI | SFI01604-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 16 | 4 | 973 | 2406 | 32 | 尺寸图 | CAD/3D |
| SFI | SFI02004-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 20 | 4 | 1066 | 2987 | 37 | 尺寸图 | CAD/3D |

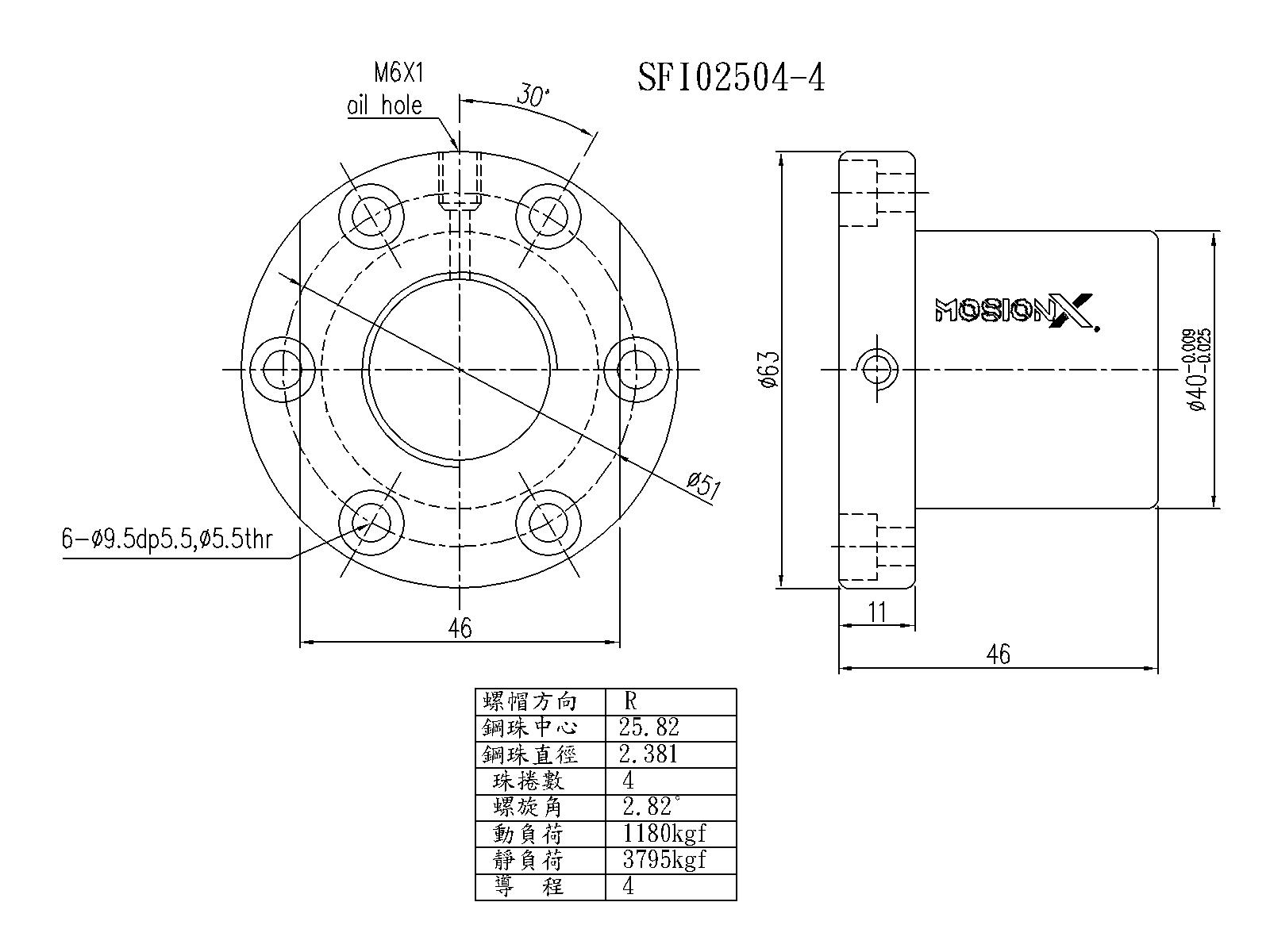

| SFI | SFI02504-4 | 精密研磨级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 25 | 4 | 1180 | 3795 | 43 | 尺寸图 | CAD/3D |

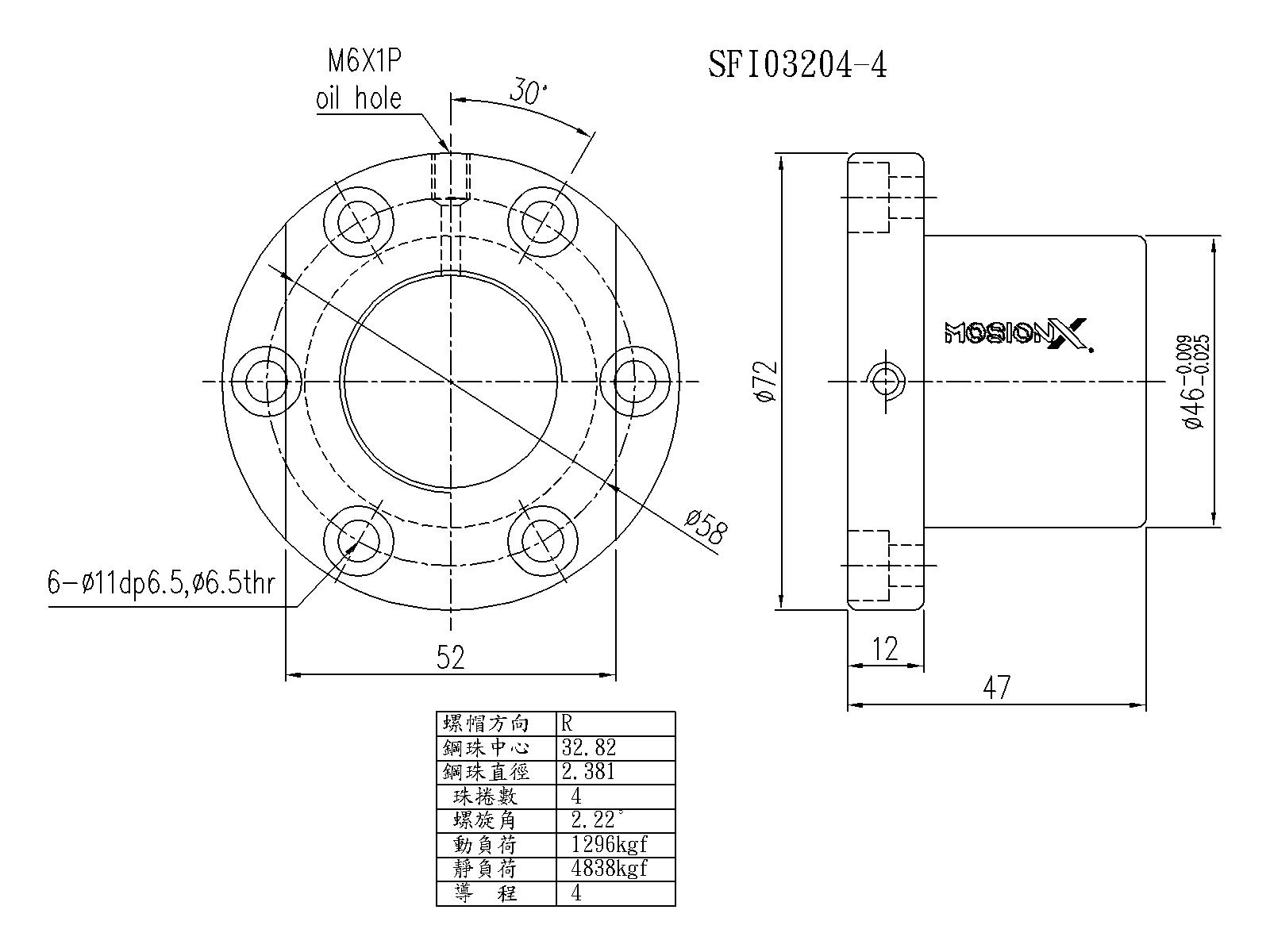

| SFI | SFI03204-4 | 精密研磨级 | 内循环 · 强化防尘（法兰） | 32 | 4 | 1296 | 4838 | 49 | 尺寸图 | CAD/3D |

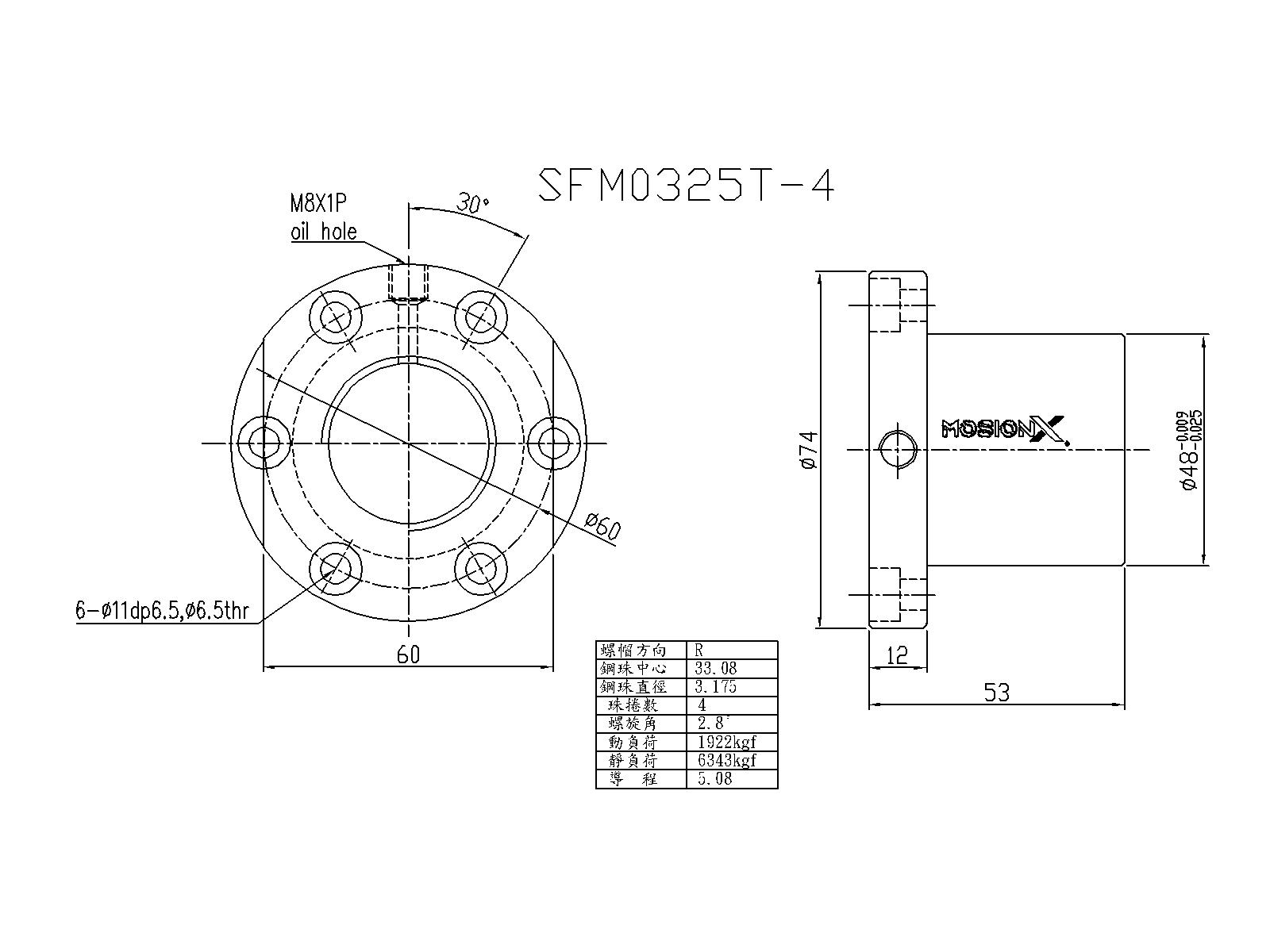

| SFM | SFM0325T-4 | 精密研磨级 | 铣床专用；可订制左螺纹 | 32 | 5.08 | 1922 | 6343 | 53 | 尺寸图 | CAD/3D |

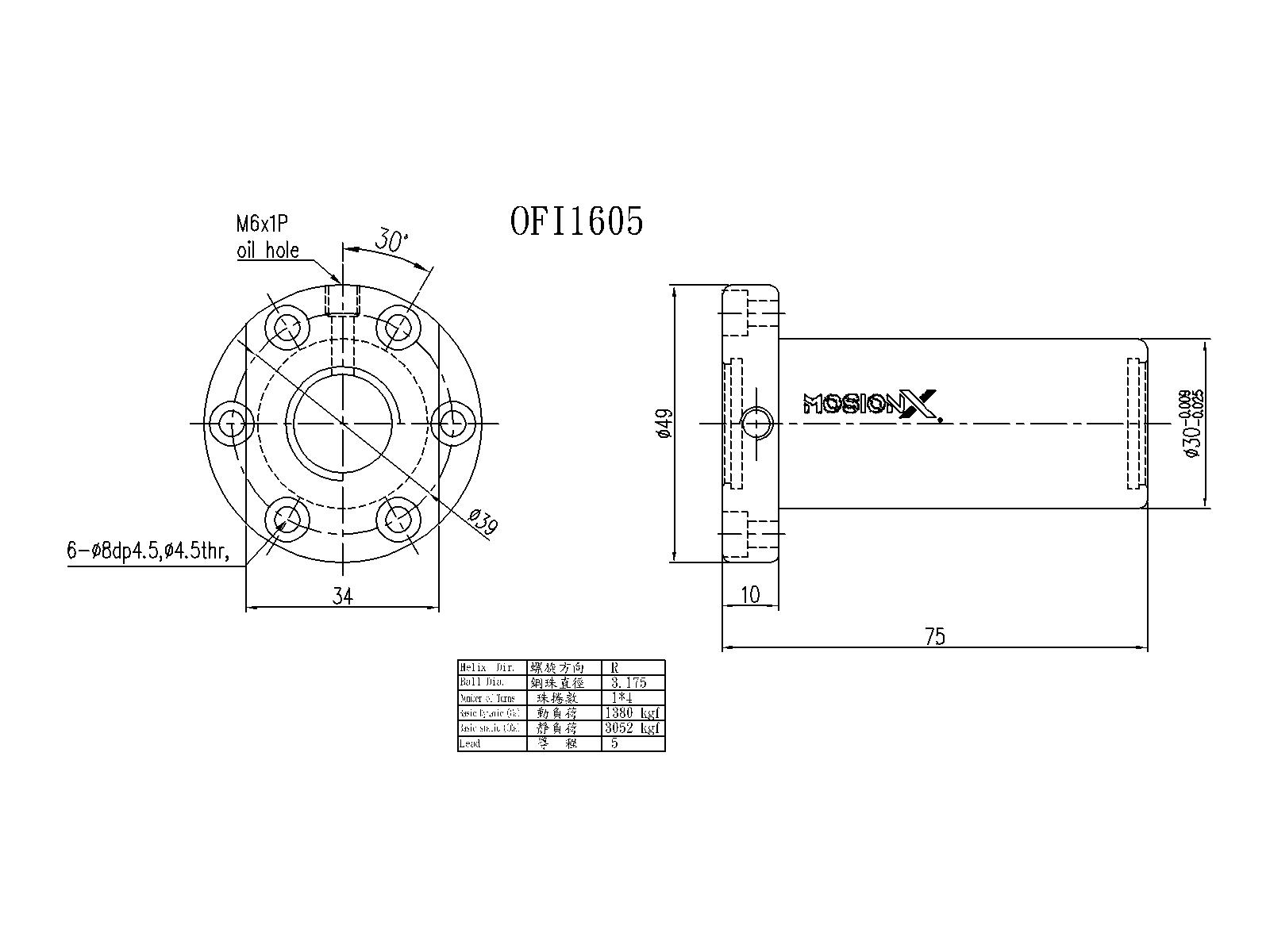

| OFI | OFI01605-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 16 | 5 | 1380 | 3052 | 44 | 尺寸图 | — |
| OFI | OFI02005-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 20 | 5 | 1551 | 3875 | 52 | 尺寸图 | — |

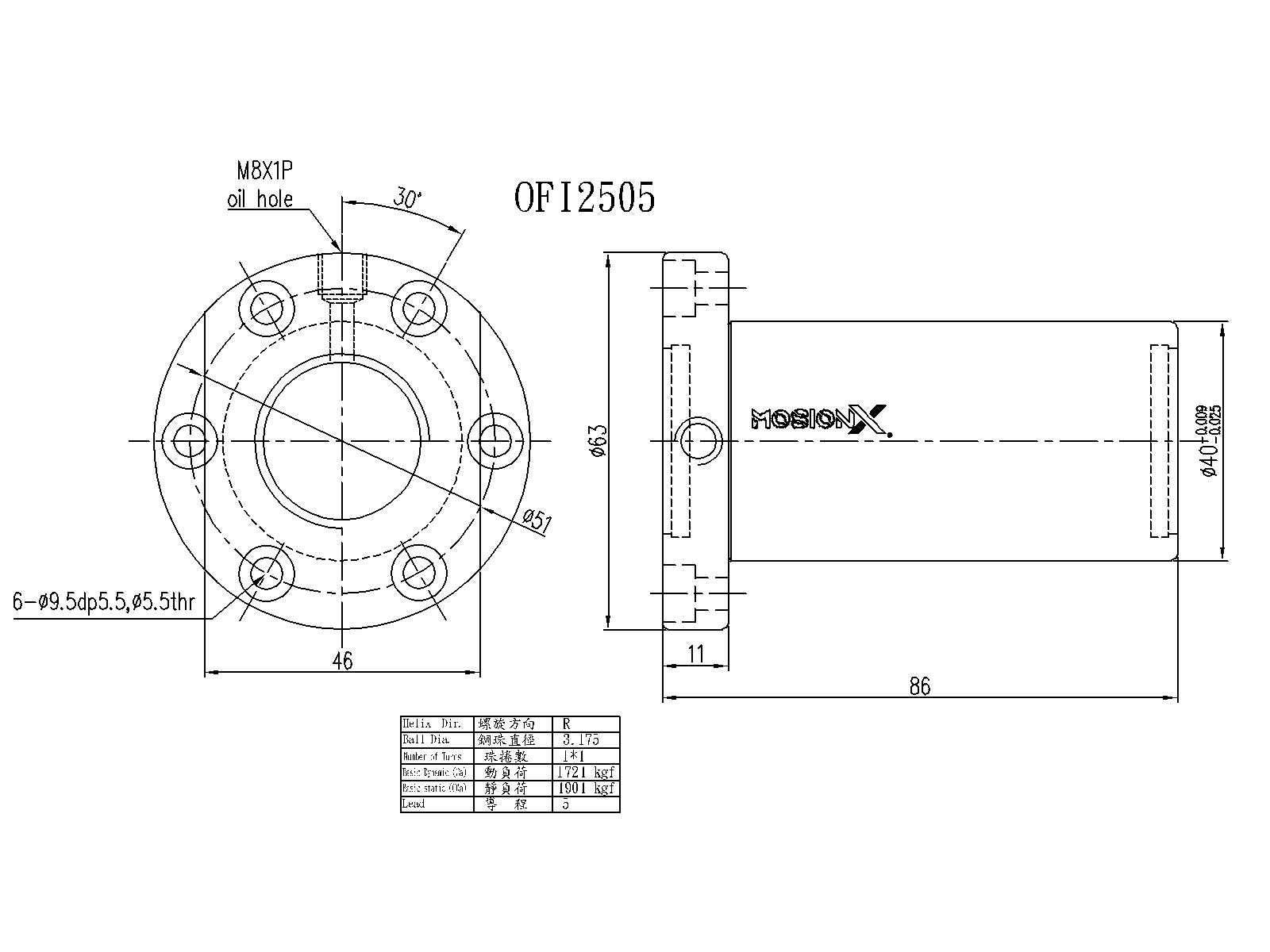

| OFI | OFI02505-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 25 | 5 | 1724 | 4904 | 62 | 尺寸图 | — |
| OFI | OFI02510-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 25 | 10 | 2954 | 7295 | 68 | 尺寸图 | — |

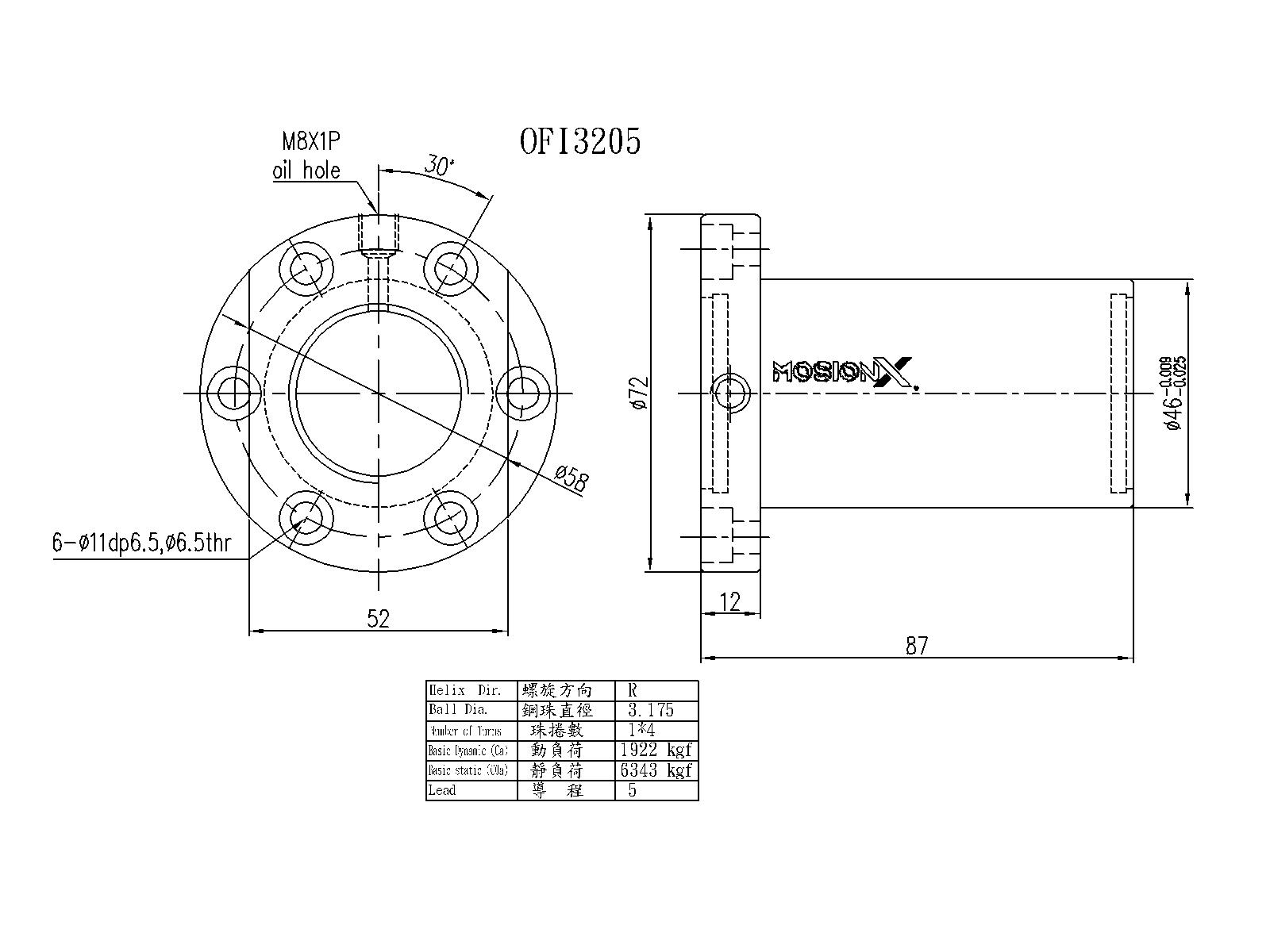

| OFI | OFI03205-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 32 | 5 | 1922 | 6343 | 72 | 尺寸图 | — |
| OFI | OFI03210-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 32 | 10 | 4805 | 12208 | 83 | 尺寸图 | — |

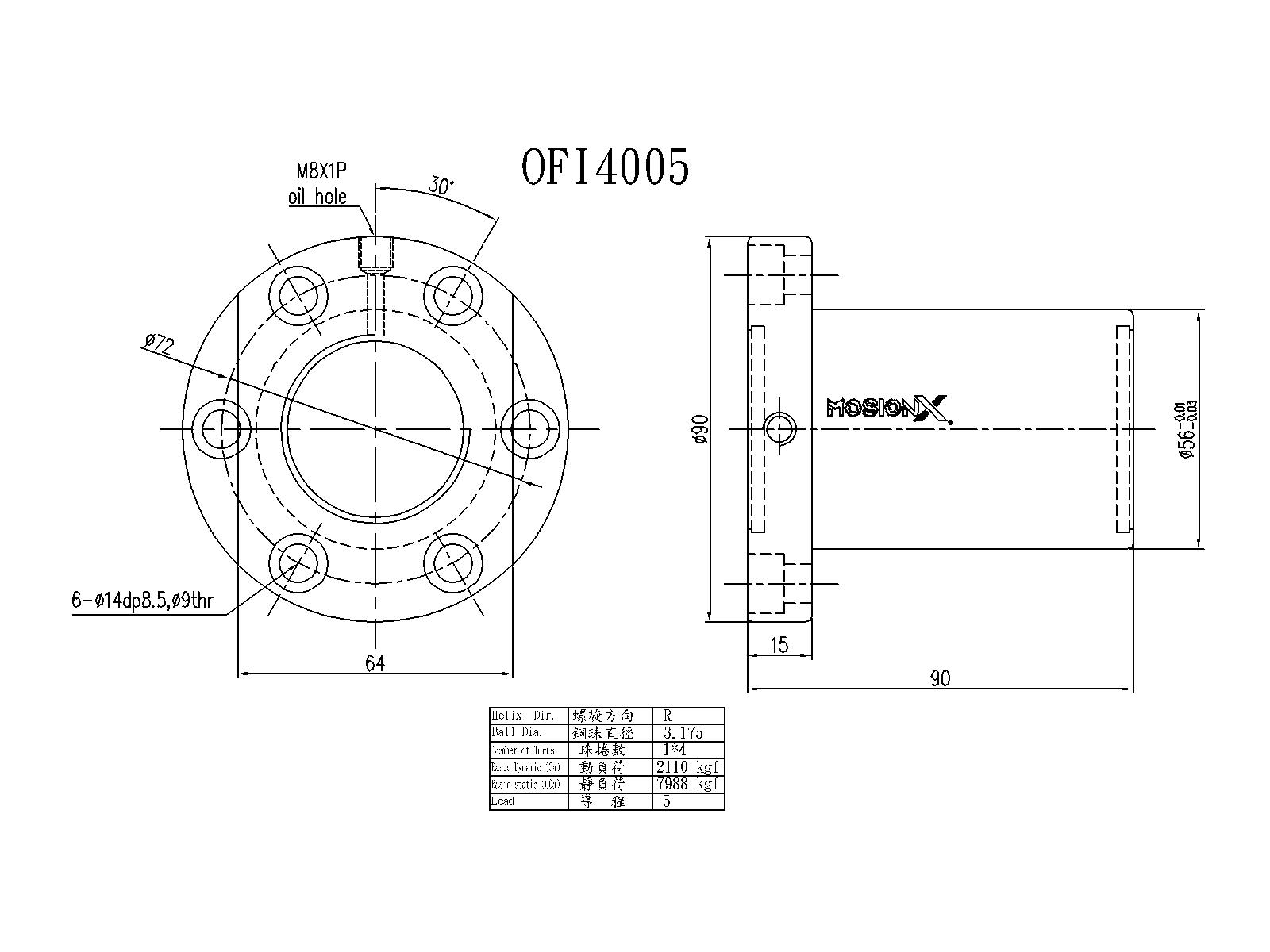

| OFI | OFI04005-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 40 | 5 | 2110 | 7988 | 84 | 尺寸图 | — |

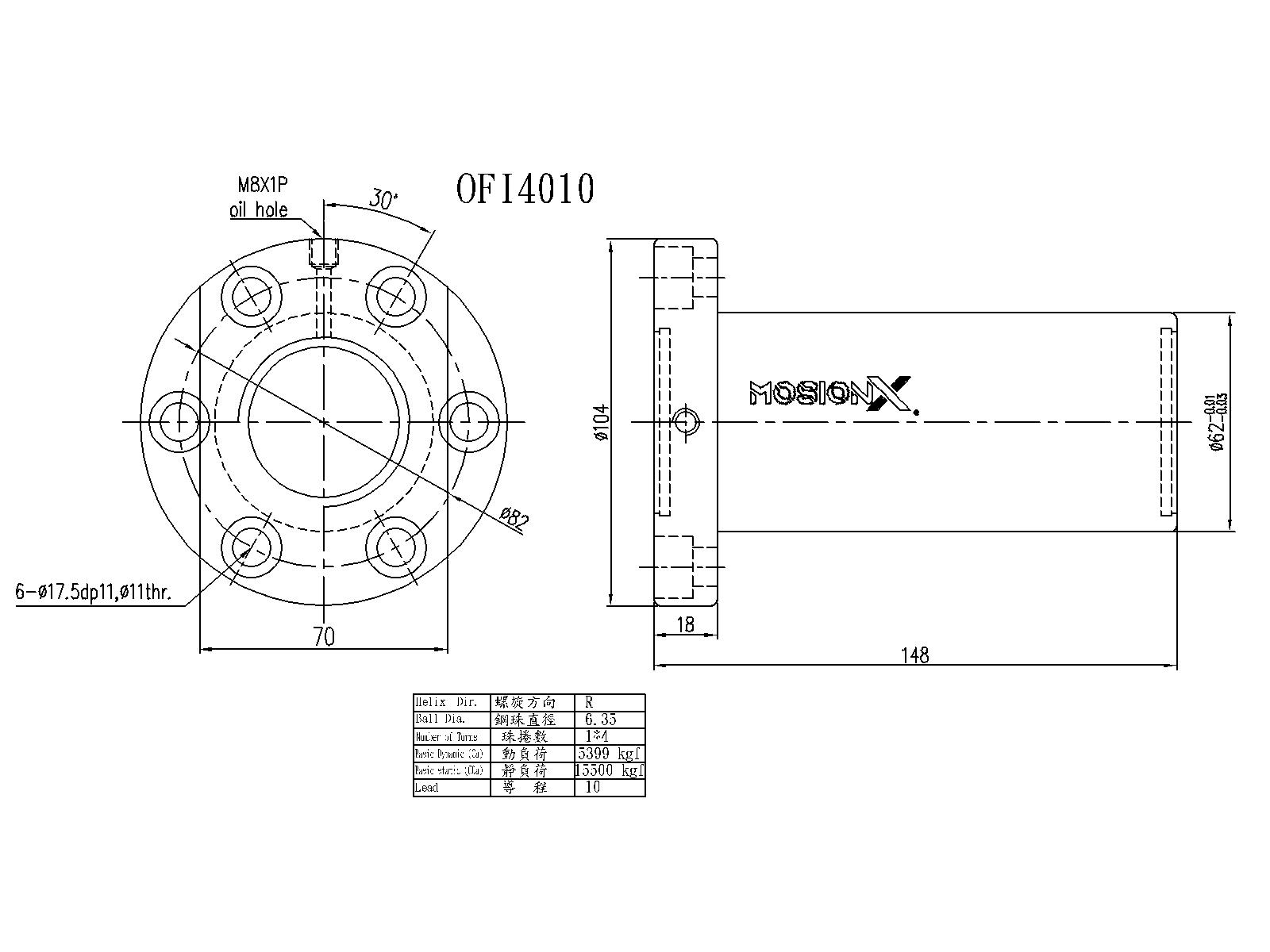

| OFI | OFI04010-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 40 | 10 | 5399 | 15500 | 99 | 尺寸图 | — |
| OFI | OFI05010-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 50 | 10 | 6004 | 19614 | 115 | 尺寸图 | — |

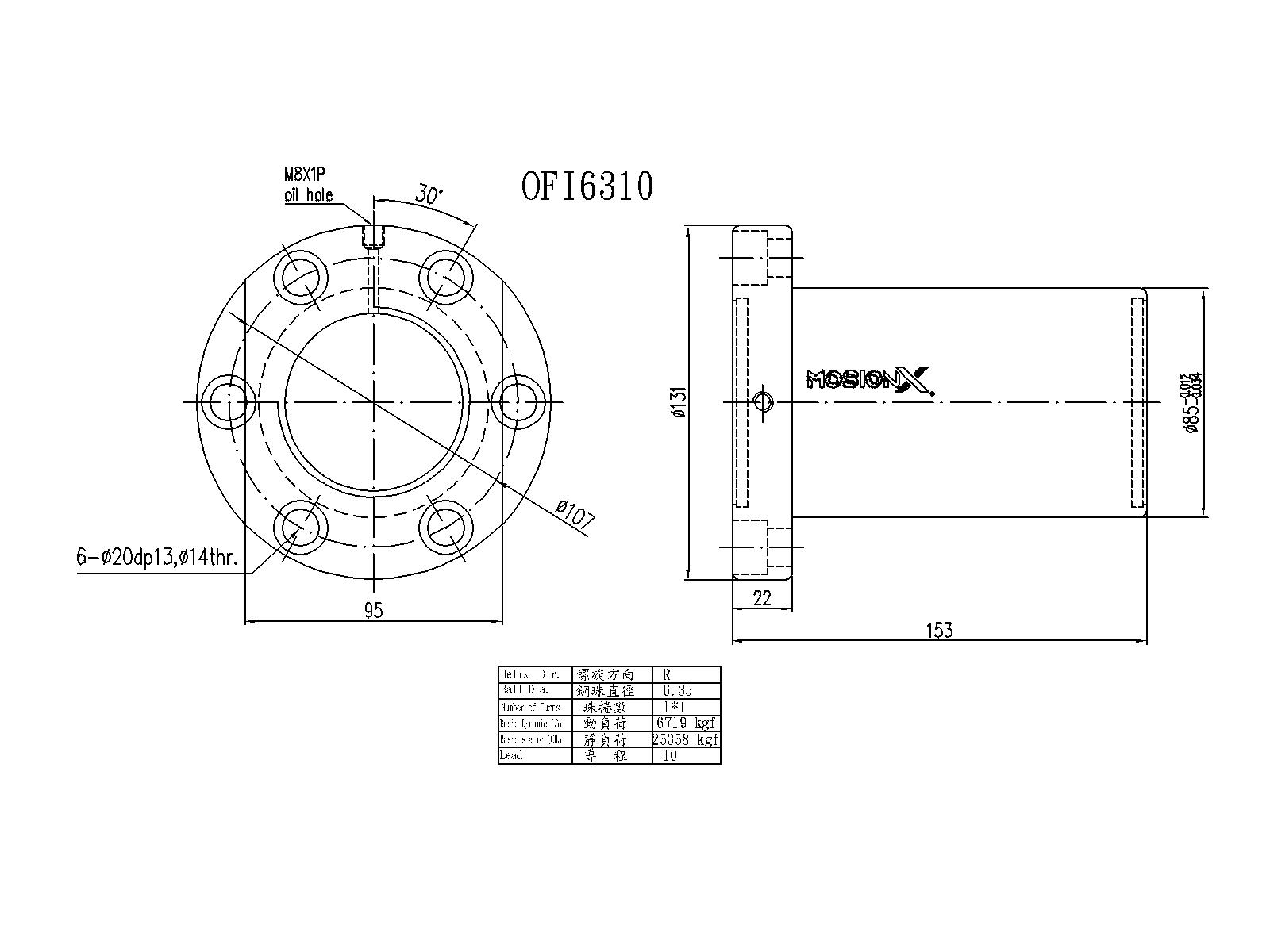

| OFI | OFI06310-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 63 | 10 | 6719 | 25358 | 135 | 尺寸图 | — |

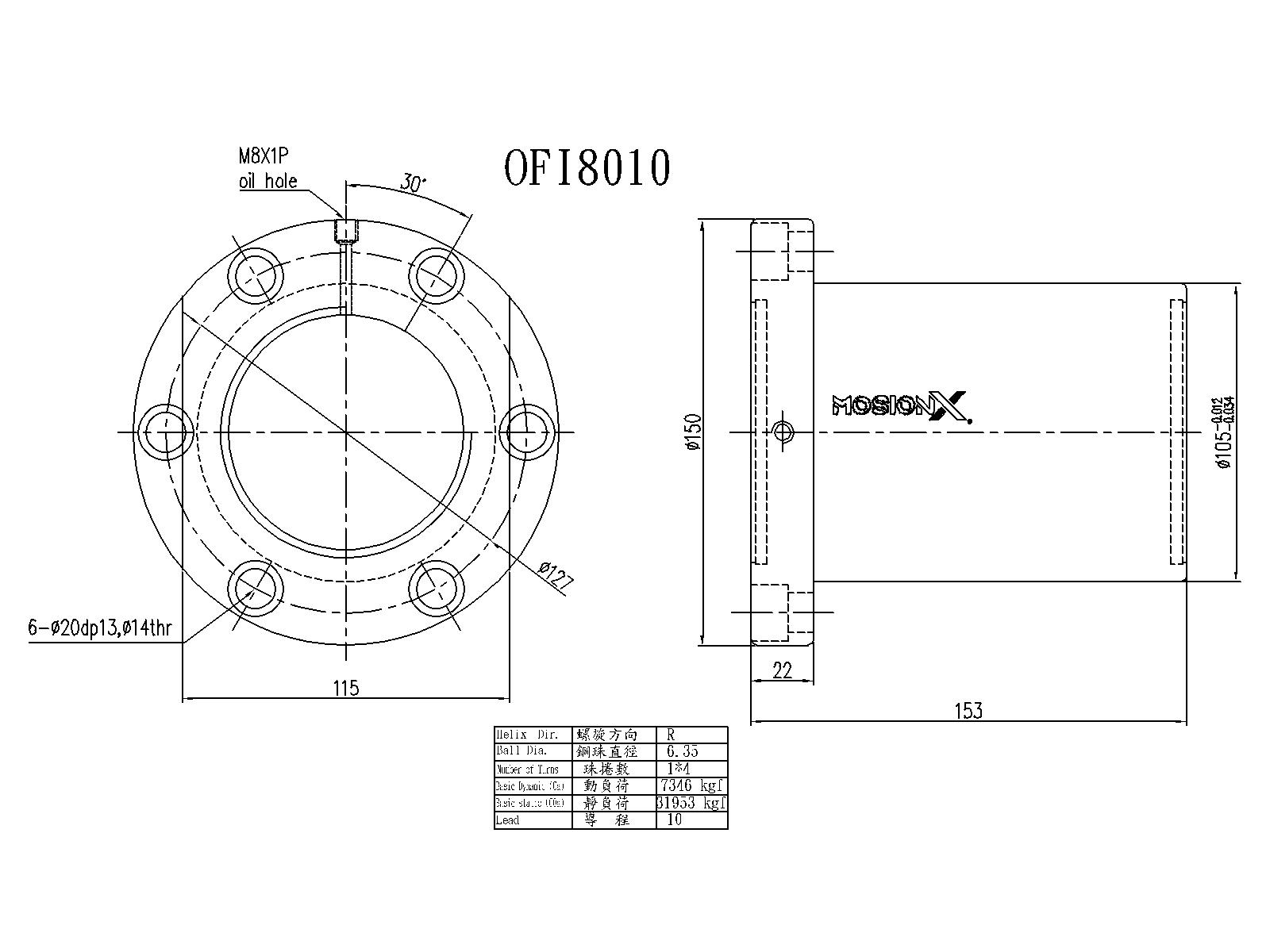

| OFI | OFI08010-4 | 精密研磨级 | 内循环 · 大导程（法兰） | 80 | 10 | 7346 | 31953 | 156 | 尺寸图 | — |

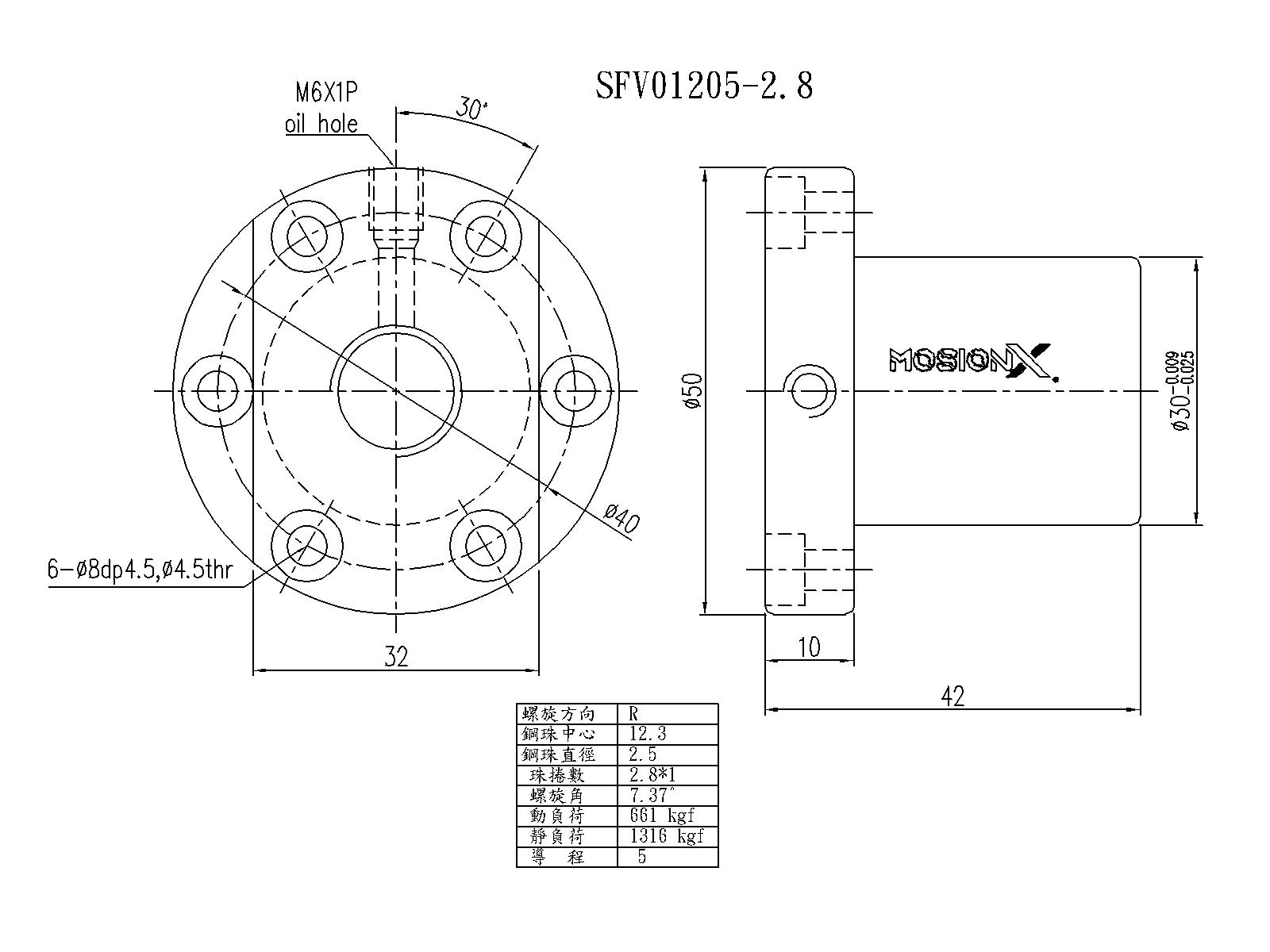

| SFV | SFV01205-2.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 12 | 5 | 661 | 1316 | 19 | 尺寸图 | CAD/3D |

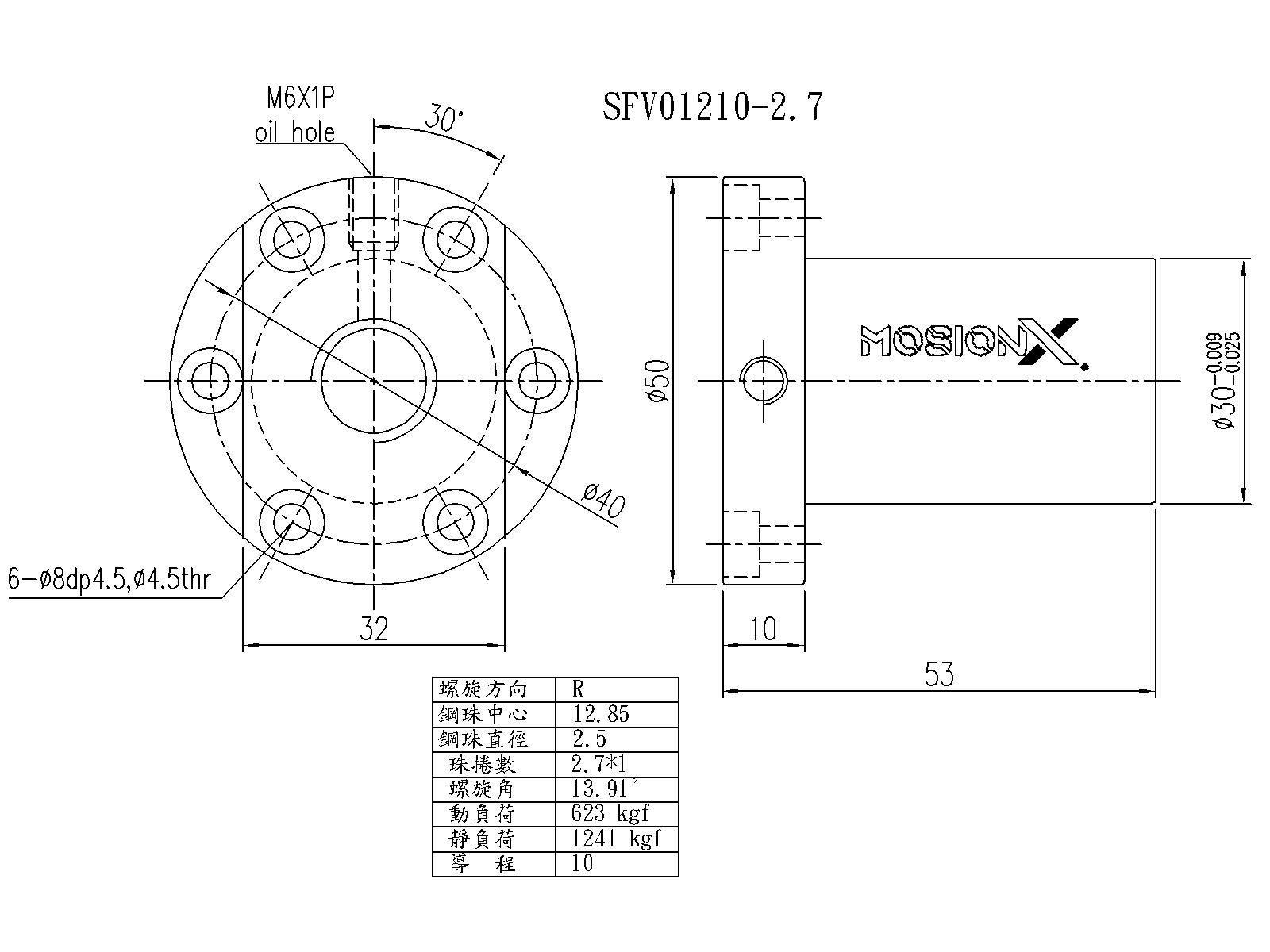

| SFV | SFV01210-2.7 | 精密研磨级 | 外循环 · 重负荷（法兰） | 12 | 10 | 623 | 1241 | 18 | 尺寸图 | CAD/3D |

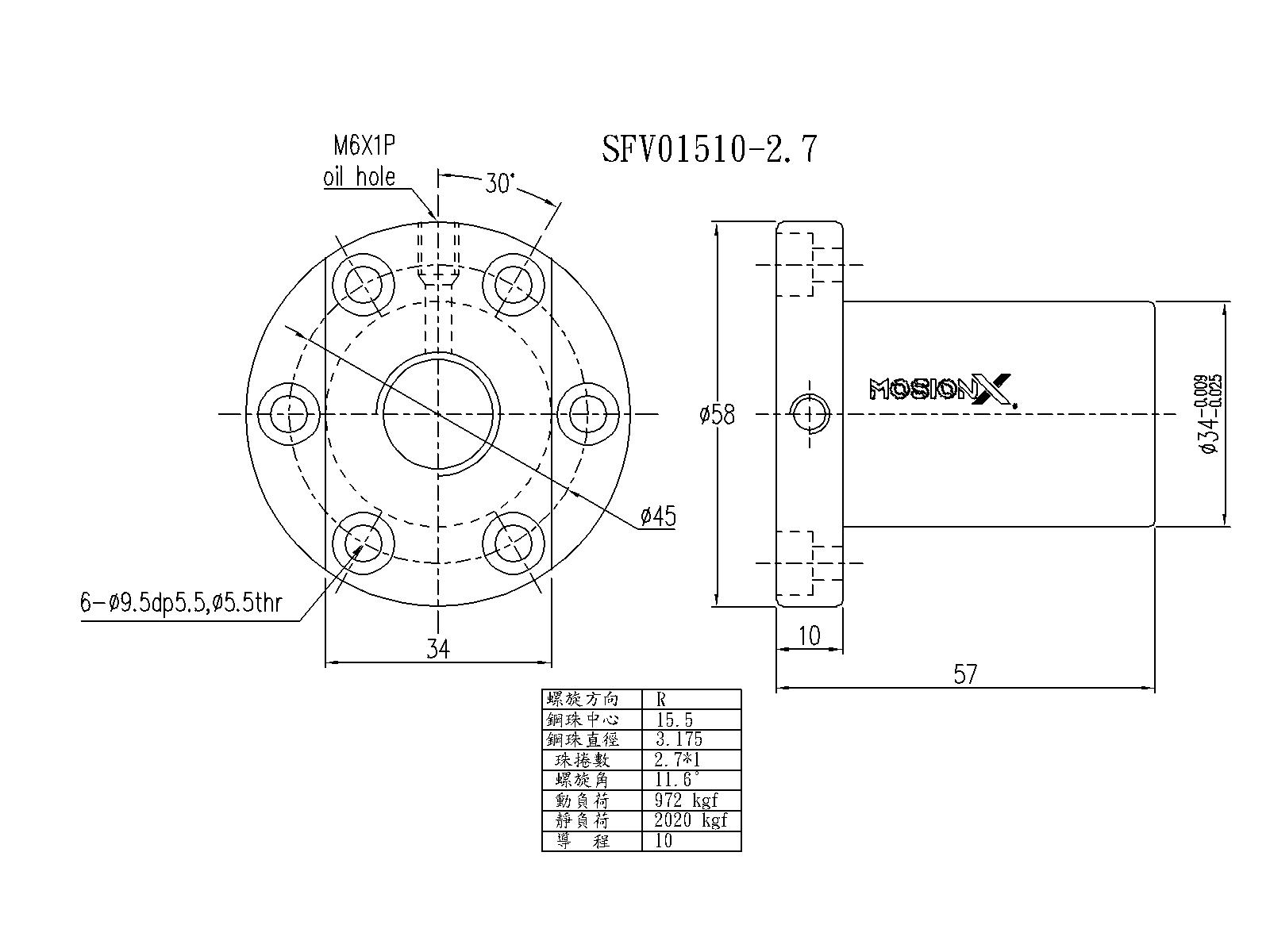

| SFV | SFV01510-2.7 | 精密研磨级 | 外循环 · 重负荷（法兰） | 15 | 10 | 972 | 2020 | 23 | 尺寸图 | CAD/3D |

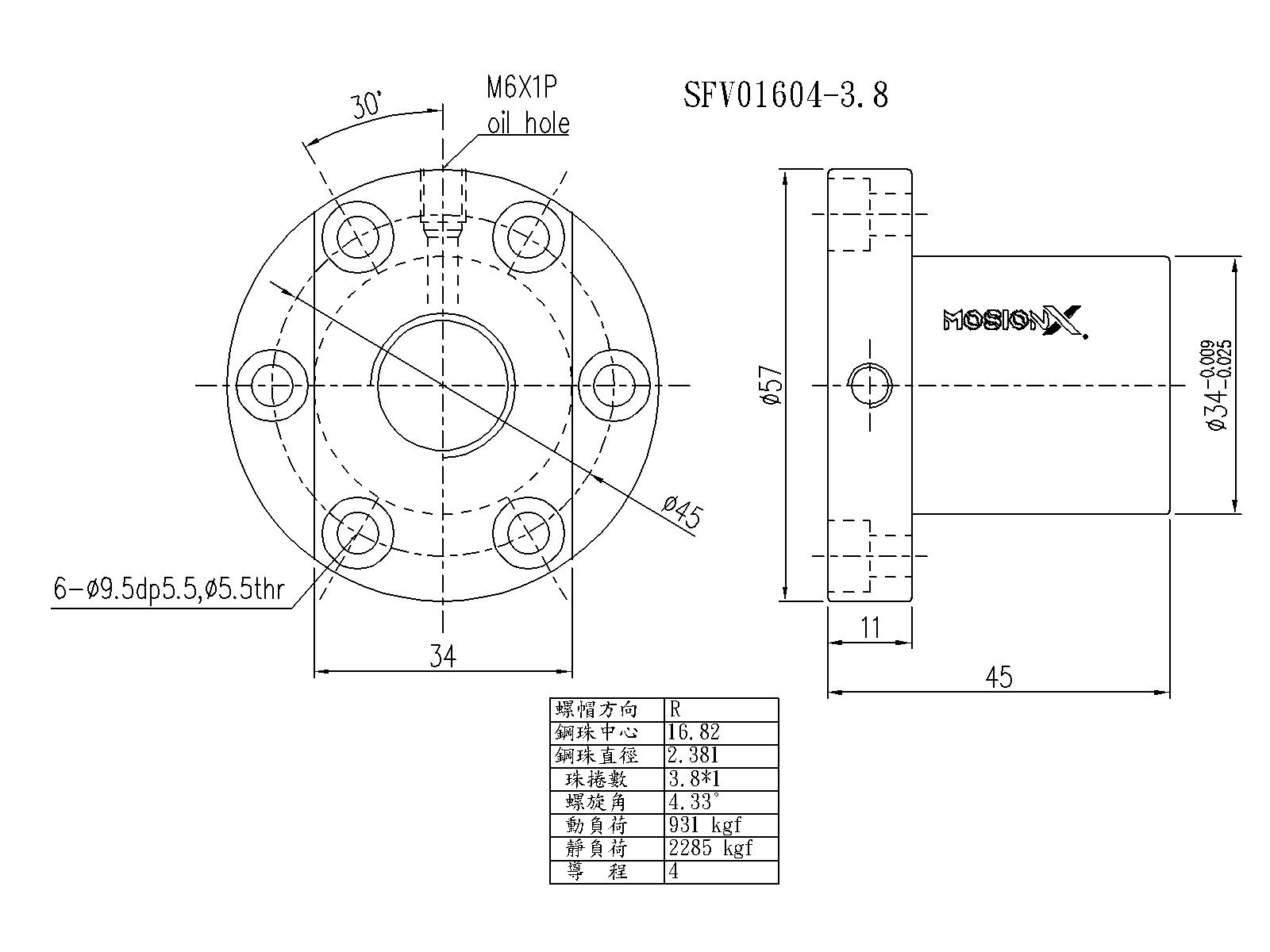

| SFV | SFV01604-3.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 16 | 4 | 931 | 2285 | 31 | 尺寸图 | CAD/3D |

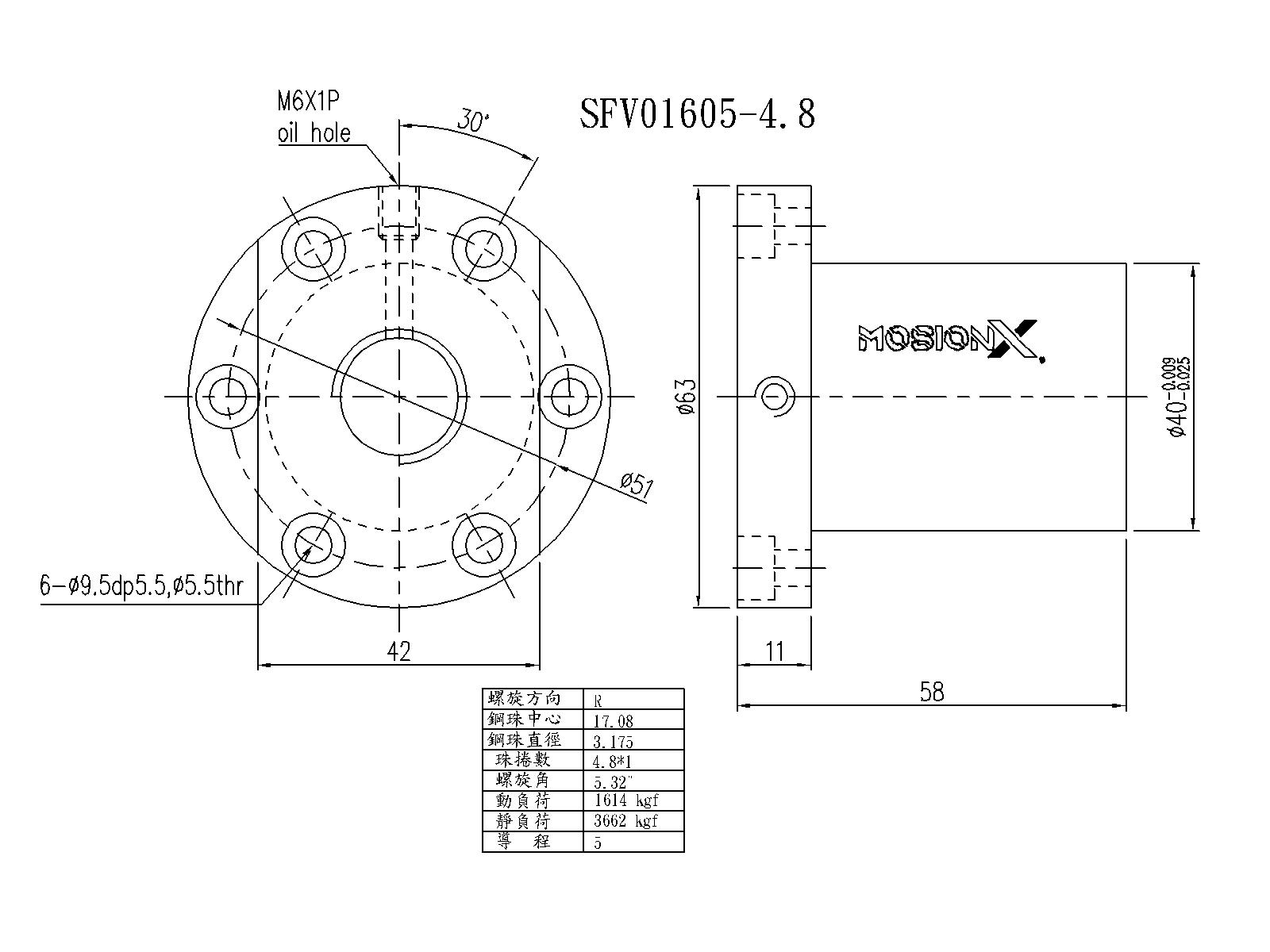

| SFV | SFV01605-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 16 | 5 | 1614 | 3662 | 40 | 尺寸图 | CAD/3D |

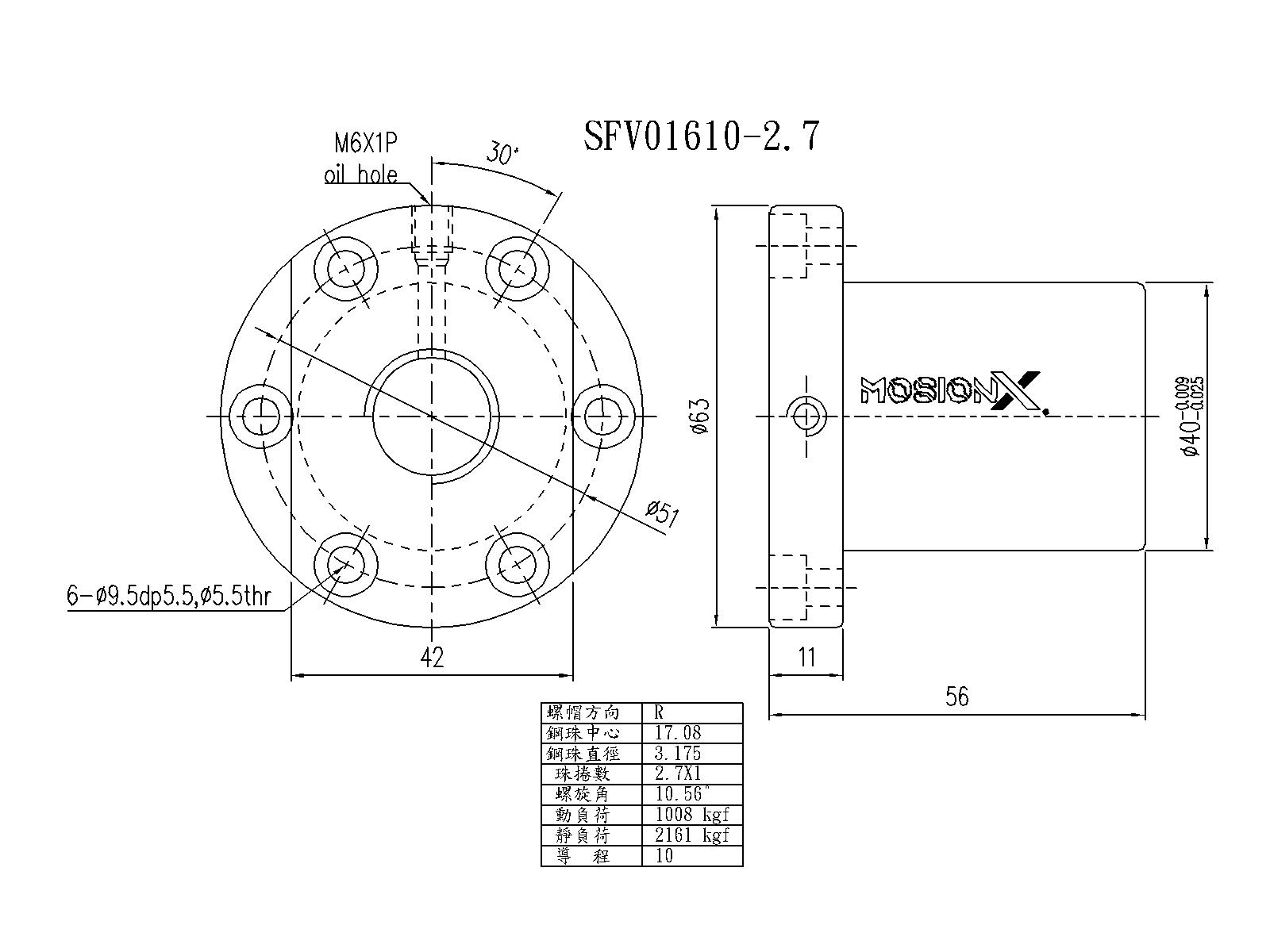

| SFV | SFV01610-2.7 | 精密研磨级 | 外循环 · 重负荷（法兰） | 16 | 10 | 1008 | 2161 | 24 | 尺寸图 | CAD/3D |

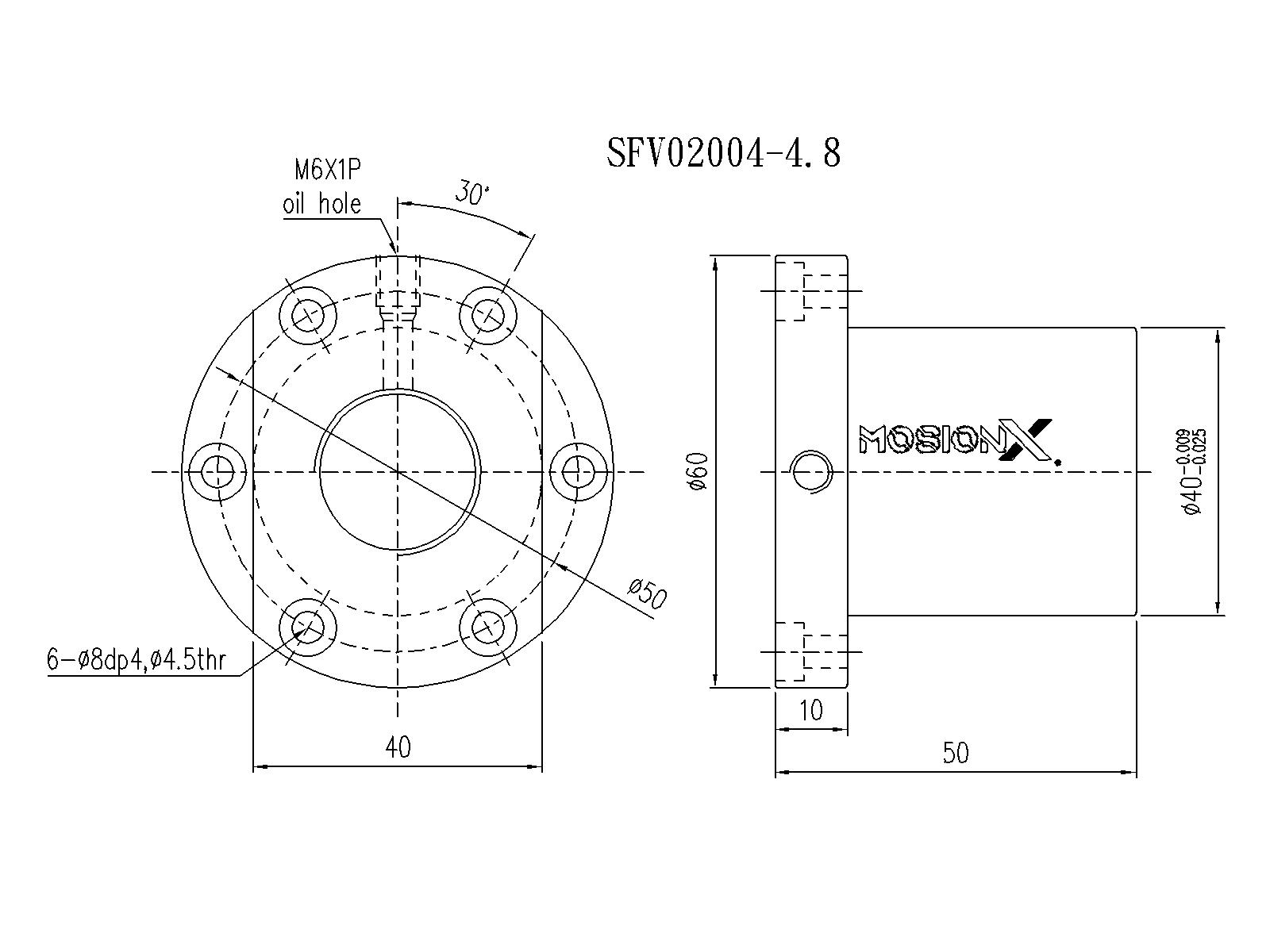

| SFV | SFV02004-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 20 | 4 | 1247 | 3584 | 45 | 尺寸图 | CAD/3D |
| SFV | SFV02005-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 20 | 5 | 1814 | 4650 | 47 | 尺寸图 | — |

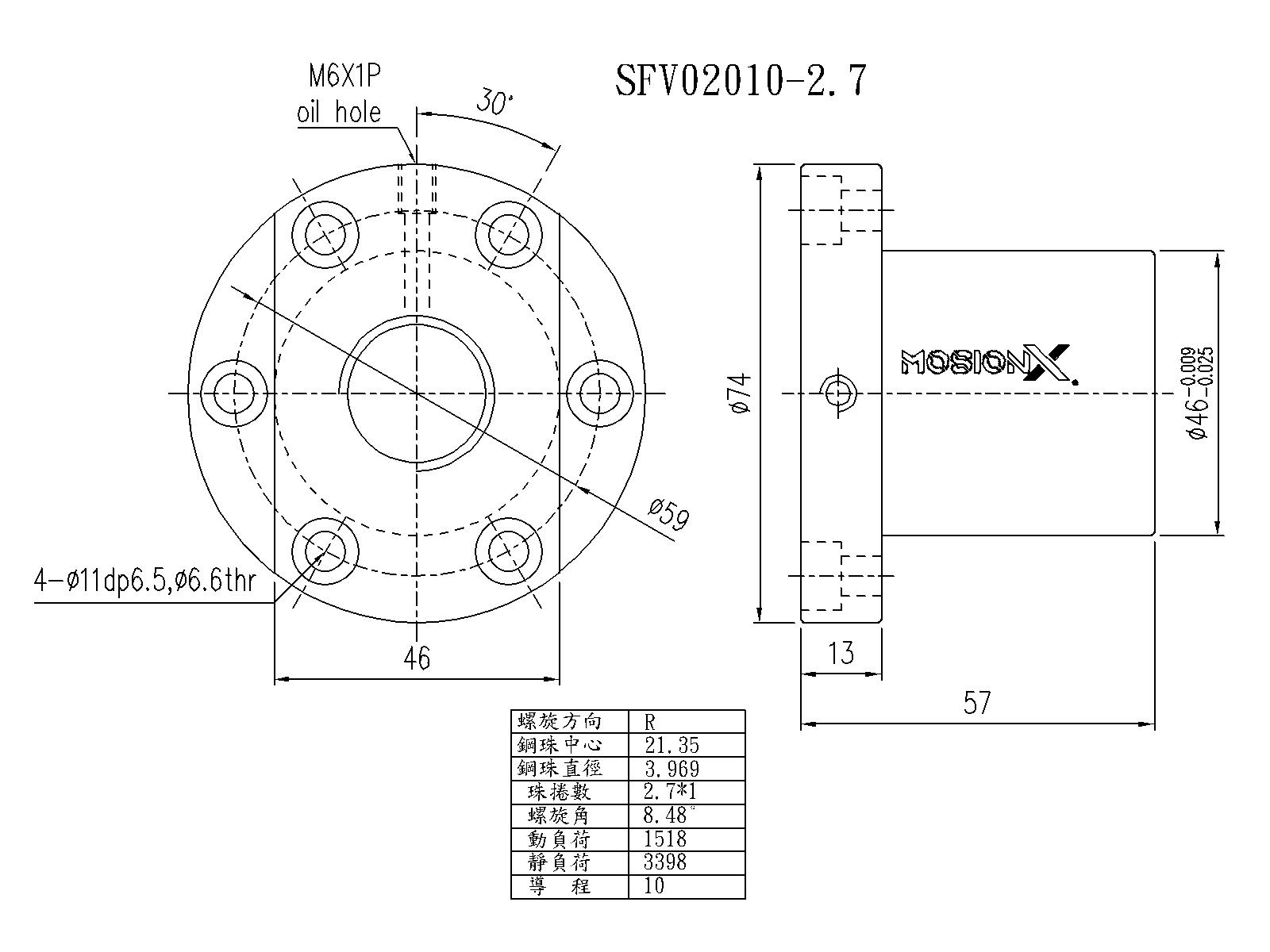

| SFV | SFV02010-2.7 | 精密研磨级 | 外循环 · 重负荷（法兰） | 20 | 10 | 1518 | 3398 | 30 | 尺寸图 | — |

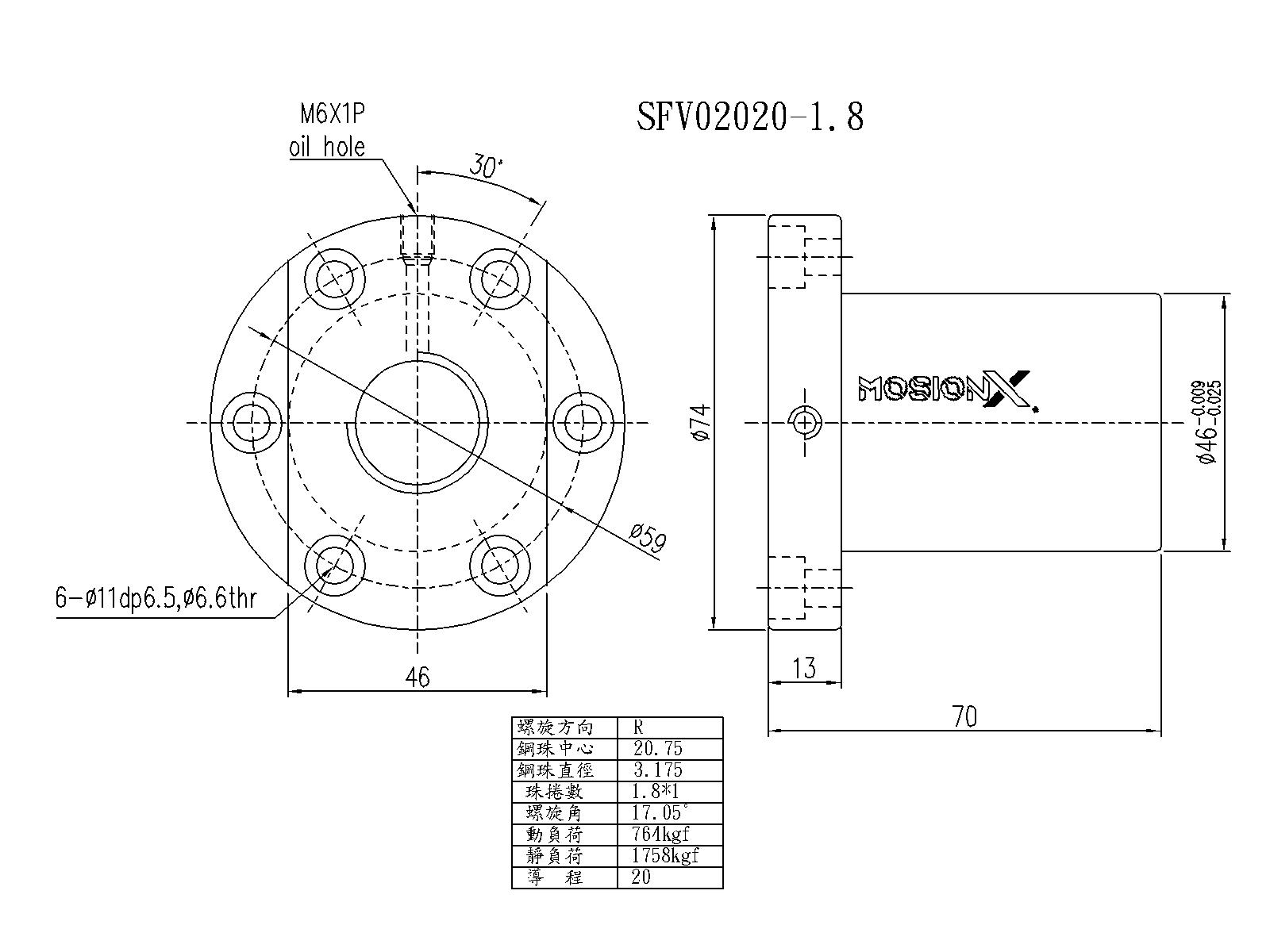

| SFV | SFV02020-1.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 20 | 20 | 764 | 1758 | 19 | 尺寸图 | — |
| SFV | SFV02505-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 25 | 5 | 2017 | 5884 | 56 | 尺寸图 | — |
| SFV | SFV02506-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 25 | 6 | 2711 | 7268 | 58 | 尺寸图 | — |
| SFV | SFV02508-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 25 | 8 | 3466 | 8776 | 61 | 尺寸图 | — |

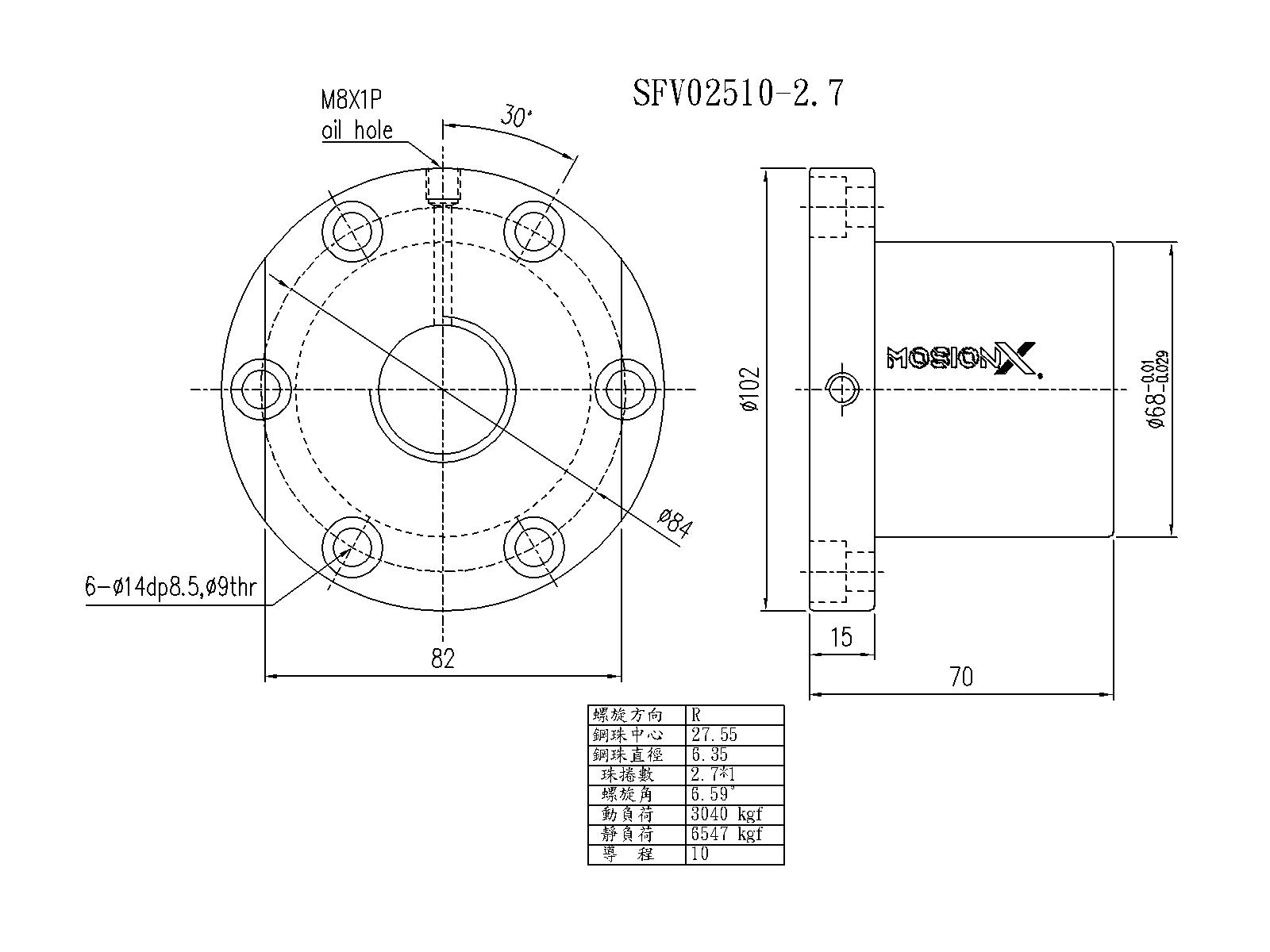

| SFV | SFV02510-2.7 | 精密研磨级 | 外循环 · 重负荷（法兰） | 25 | 10 | 3040 | 6547 | 37 | 尺寸图 | — |
| SFV | SFV02525-1.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 25 | 25 | 843 | 2199 | 22 | 尺寸图 | — |

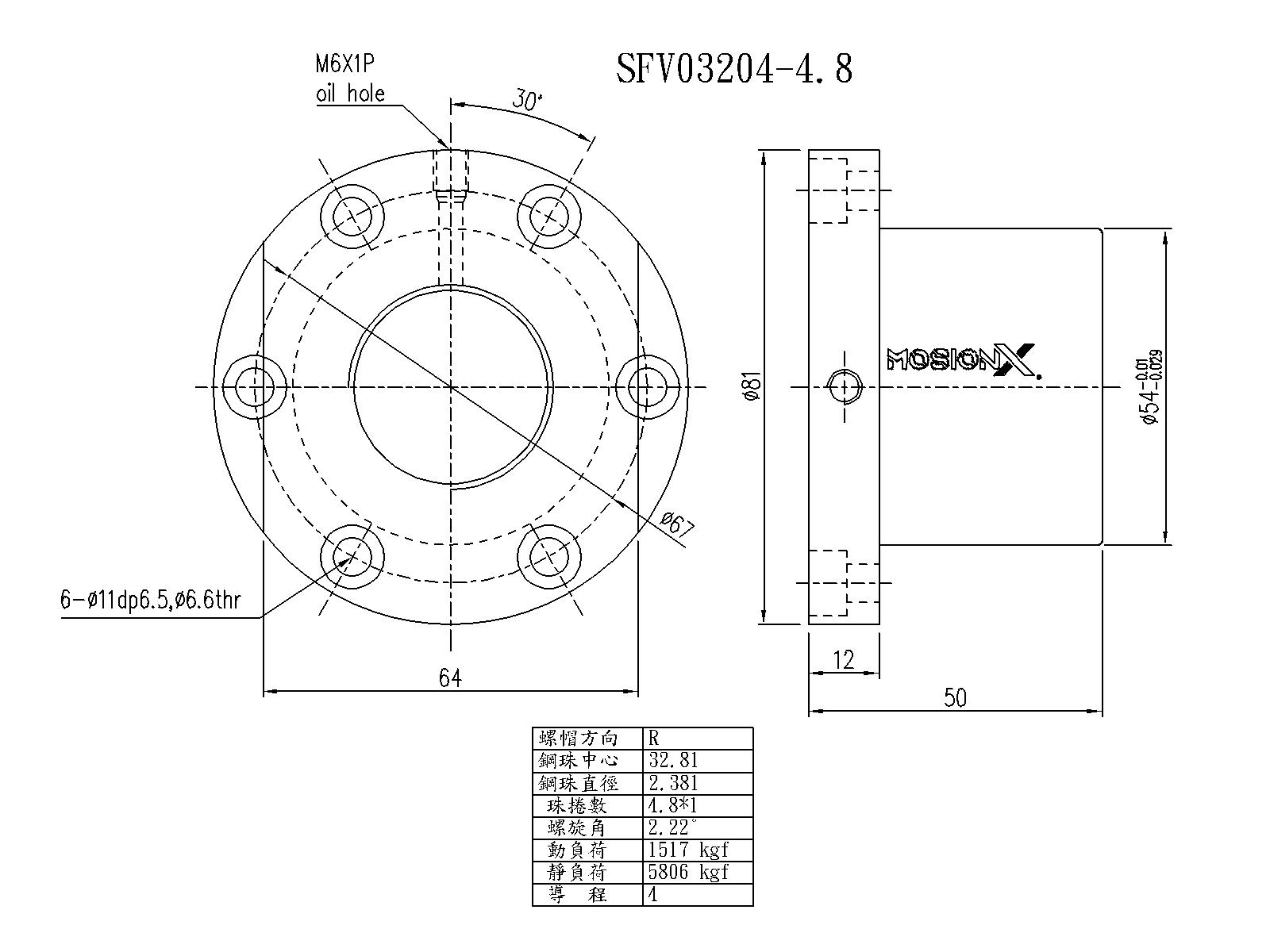

| SFV | SFV03204-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 32 | 4 | 1517 | 5806 | 62 | 尺寸图 | — |
| SFV | SFV03205-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 32 | 5 | 2249 | 7612 | 66 | 尺寸图 | CAD/3D |
| SFV | SFV03206-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 32 | 6 | 3079 | 9575 | 70 | 尺寸图 | CAD/3D |

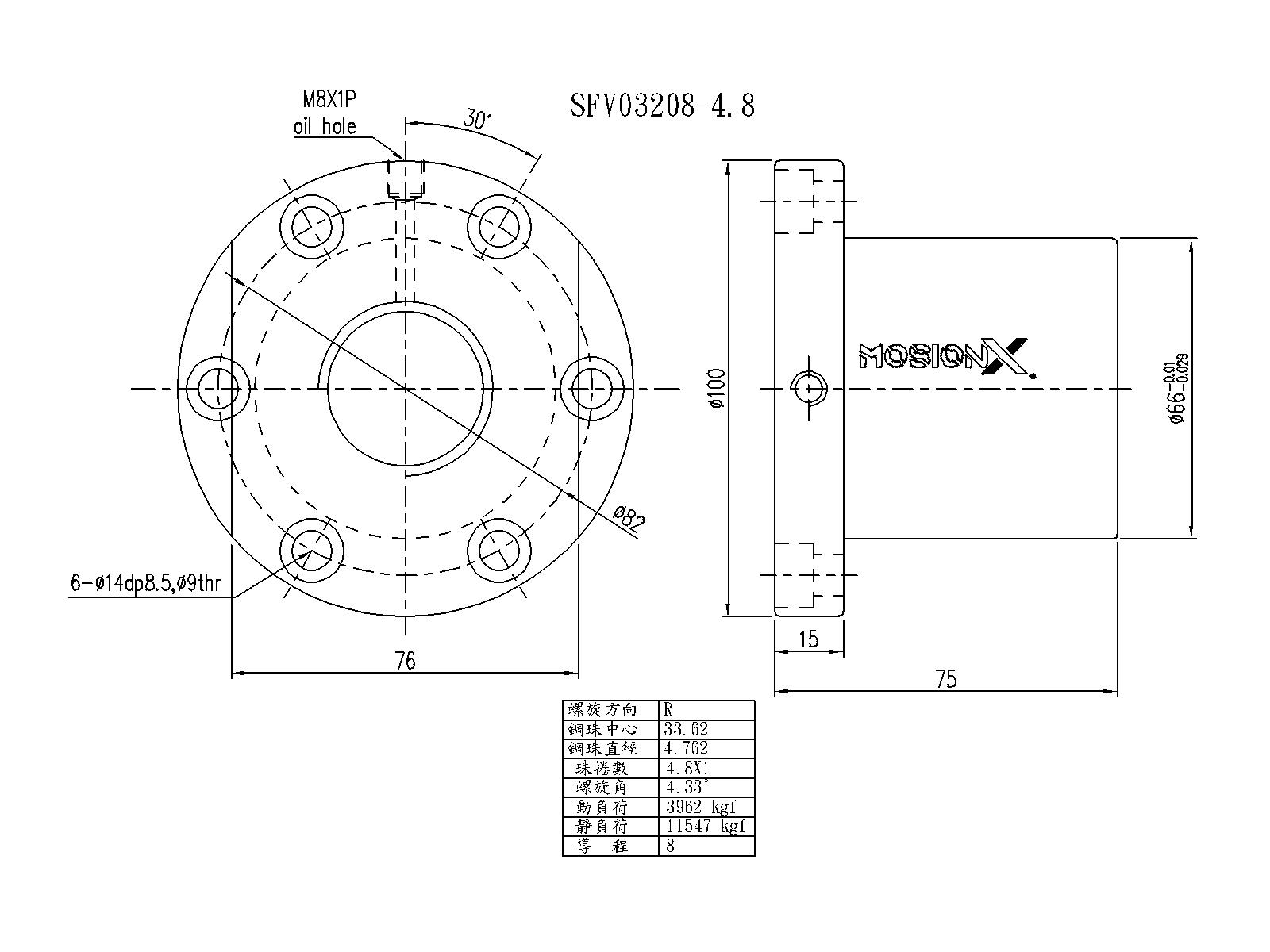

| SFV | SFV03208-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 32 | 8 | 3962 | 11547 | 74 | 尺寸图 | CAD/3D |

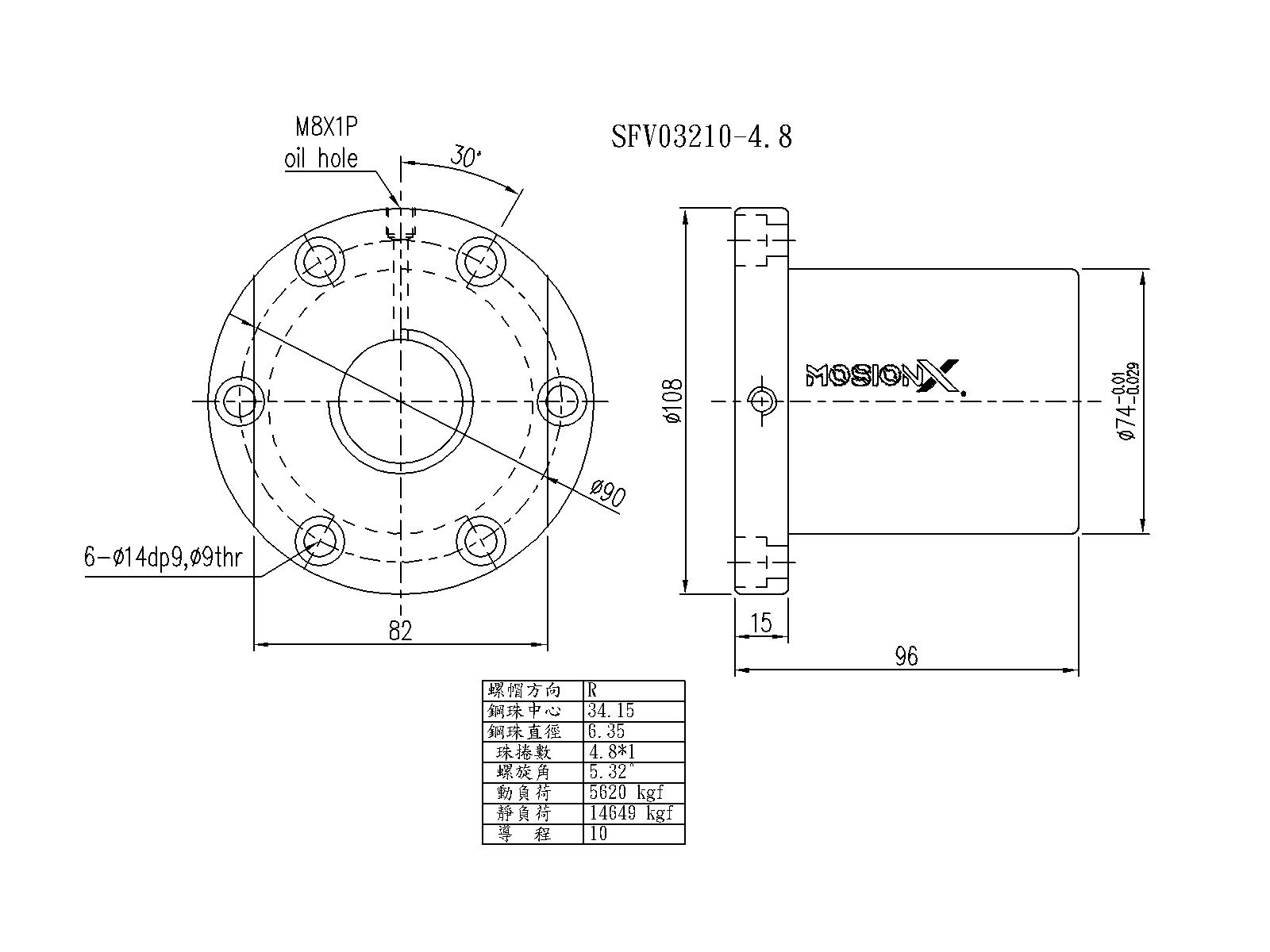

| SFV | SFV03210-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 32 | 10 | 5620 | 14649 | 76 | 尺寸图 | CAD/3D |

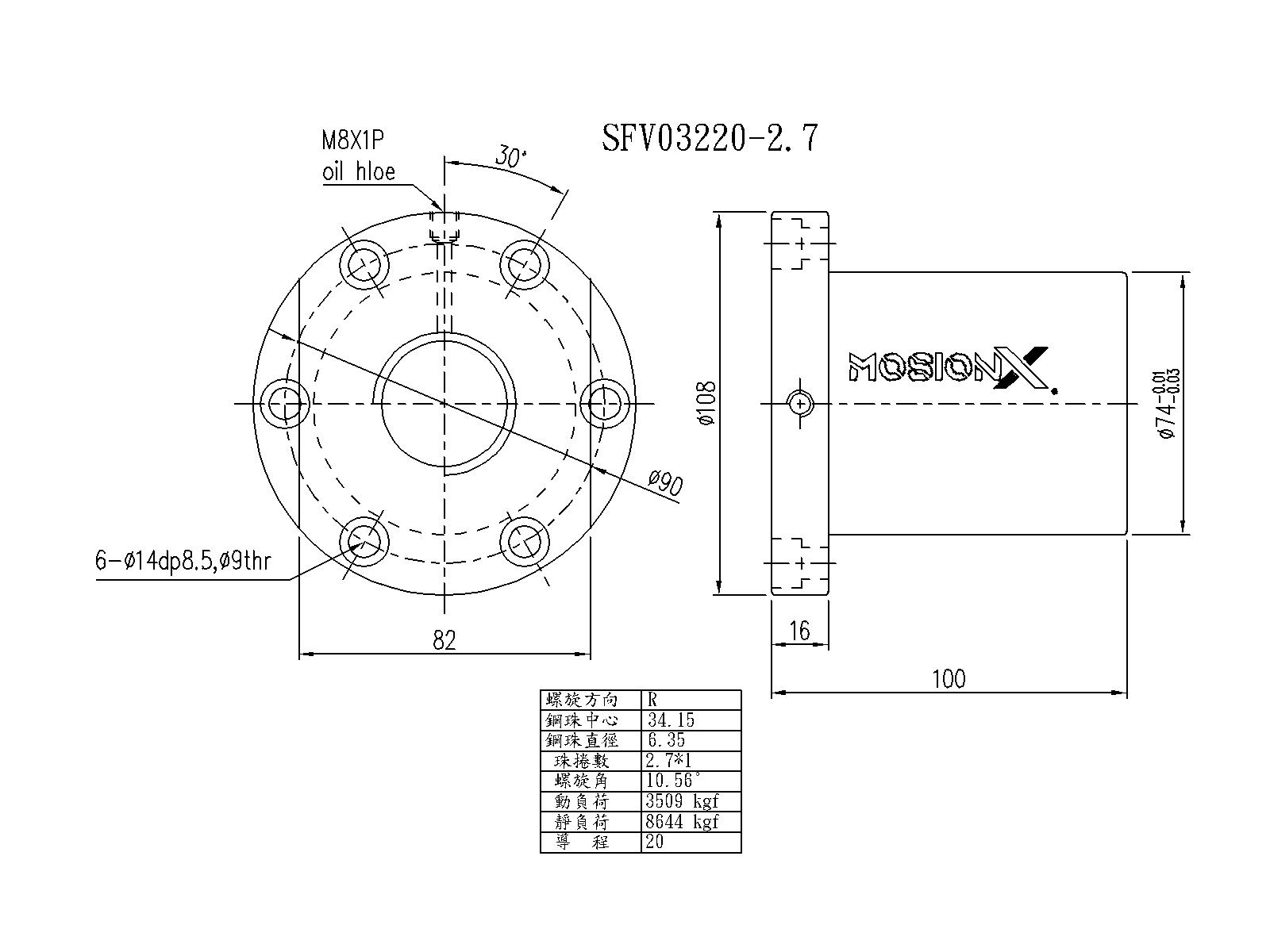

| SFV | SFV03220-2.7 | 精密研磨级 | 外循环 · 重负荷（法兰） | 32 | 20 | 3509 | 8644 | 46 | 尺寸图 | CAD/3D |

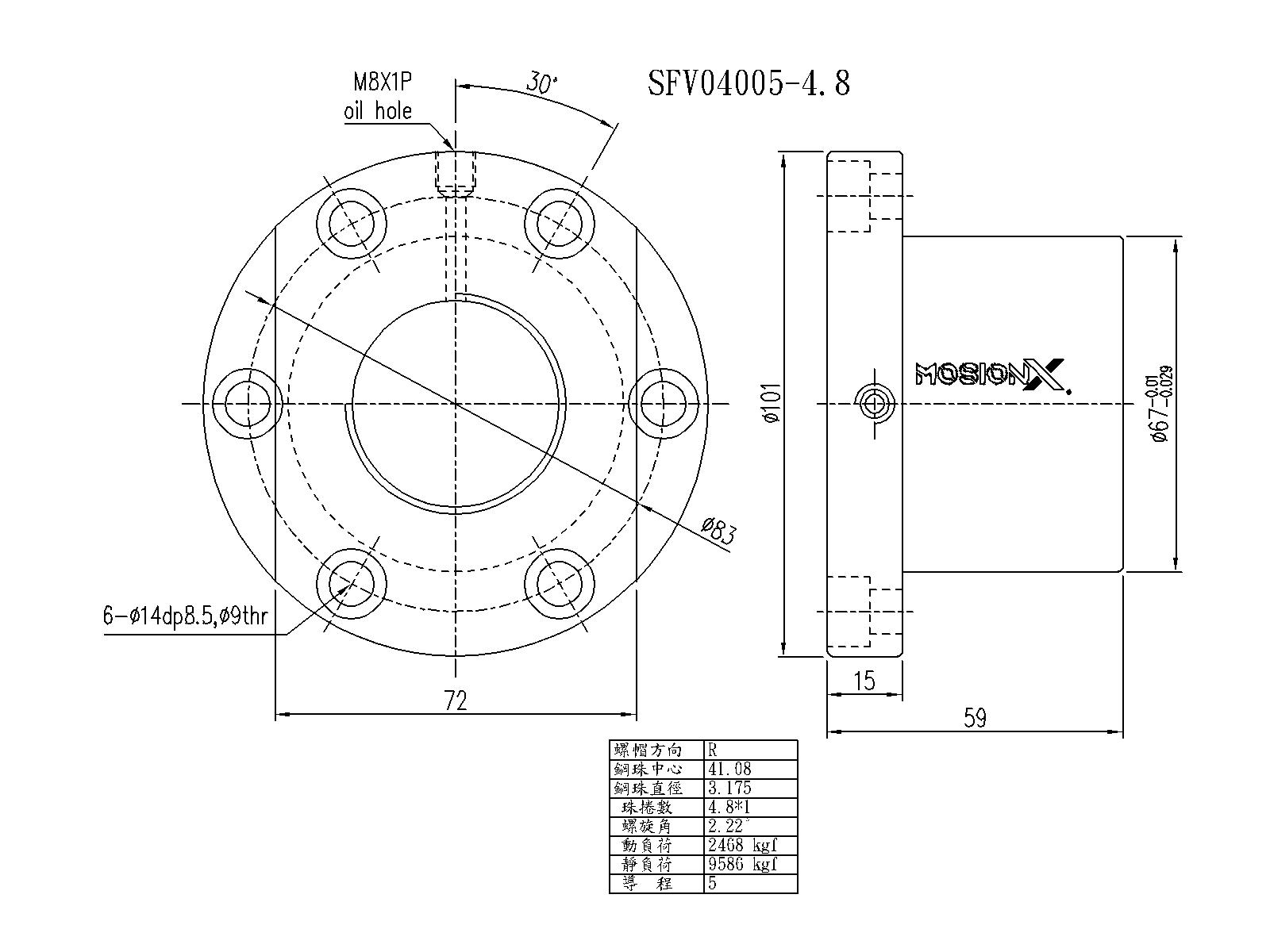

| SFV | SFV04005-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 40 | 5 | 2468 | 9586 | 76 | 尺寸图 | CAD/3D |

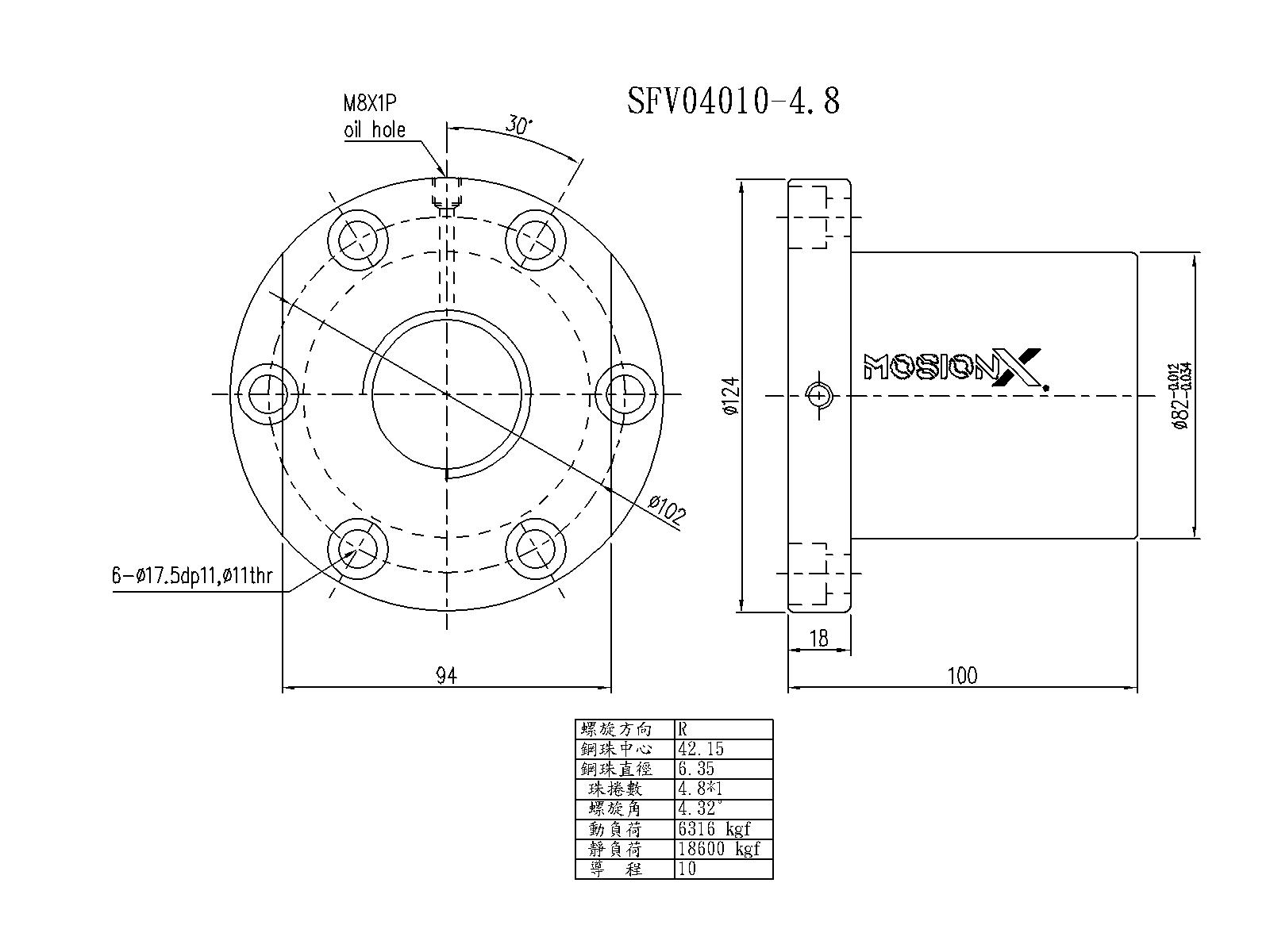

| SFV | SFV04010-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 40 | 10 | 6316 | 18600 | 90 | 尺寸图 | CAD/3D |
| SFV | SFV04020-2.7 | 精密研磨级 | 外循环 · 重负荷（法兰） | 40 | 20 | 3935 | 10893 | 56 | 尺寸图 | — |
| SFV | SFV05005-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 50 | 5 | 2698 | 12053 | 87 | 尺寸图 | — |

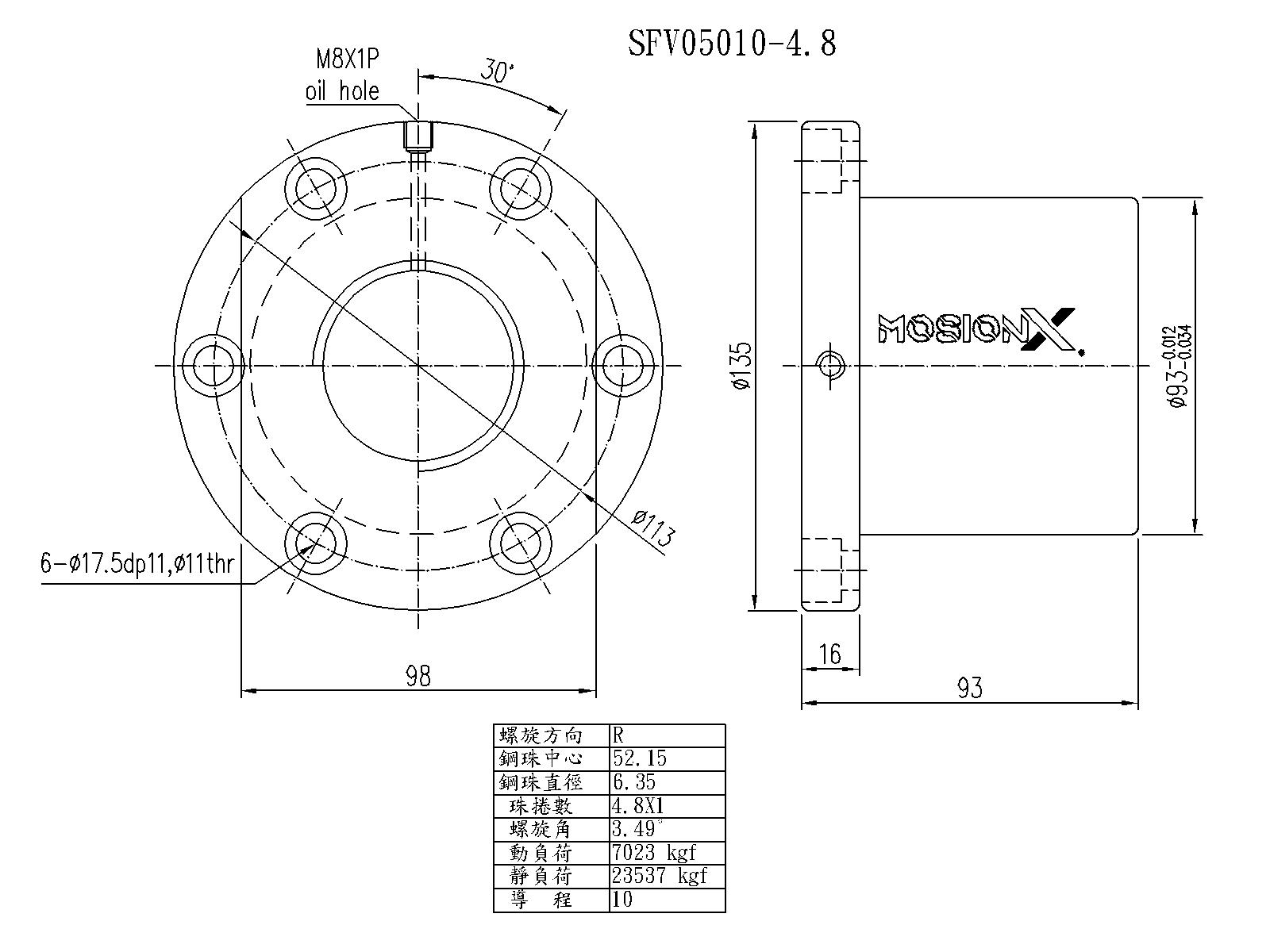

| SFV | SFV05010-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 50 | 10 | 7023 | 23537 | 106 | 尺寸图 | — |

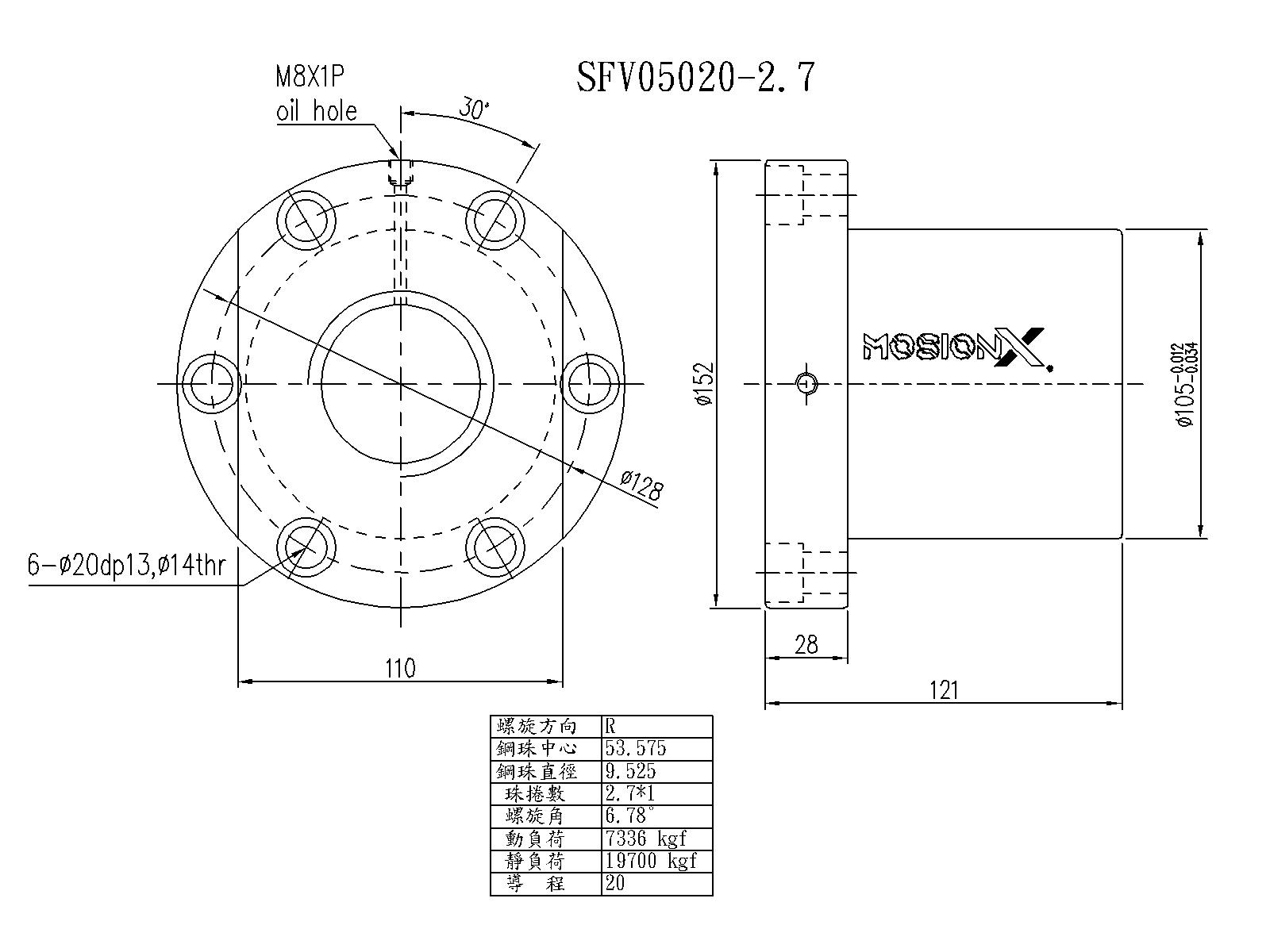

| SFV | SFV05020-2.7 | 精密研磨级 | 外循环 · 重负荷（法兰） | 50 | 20 | 7336 | 19700 | 68 | 尺寸图 | — |

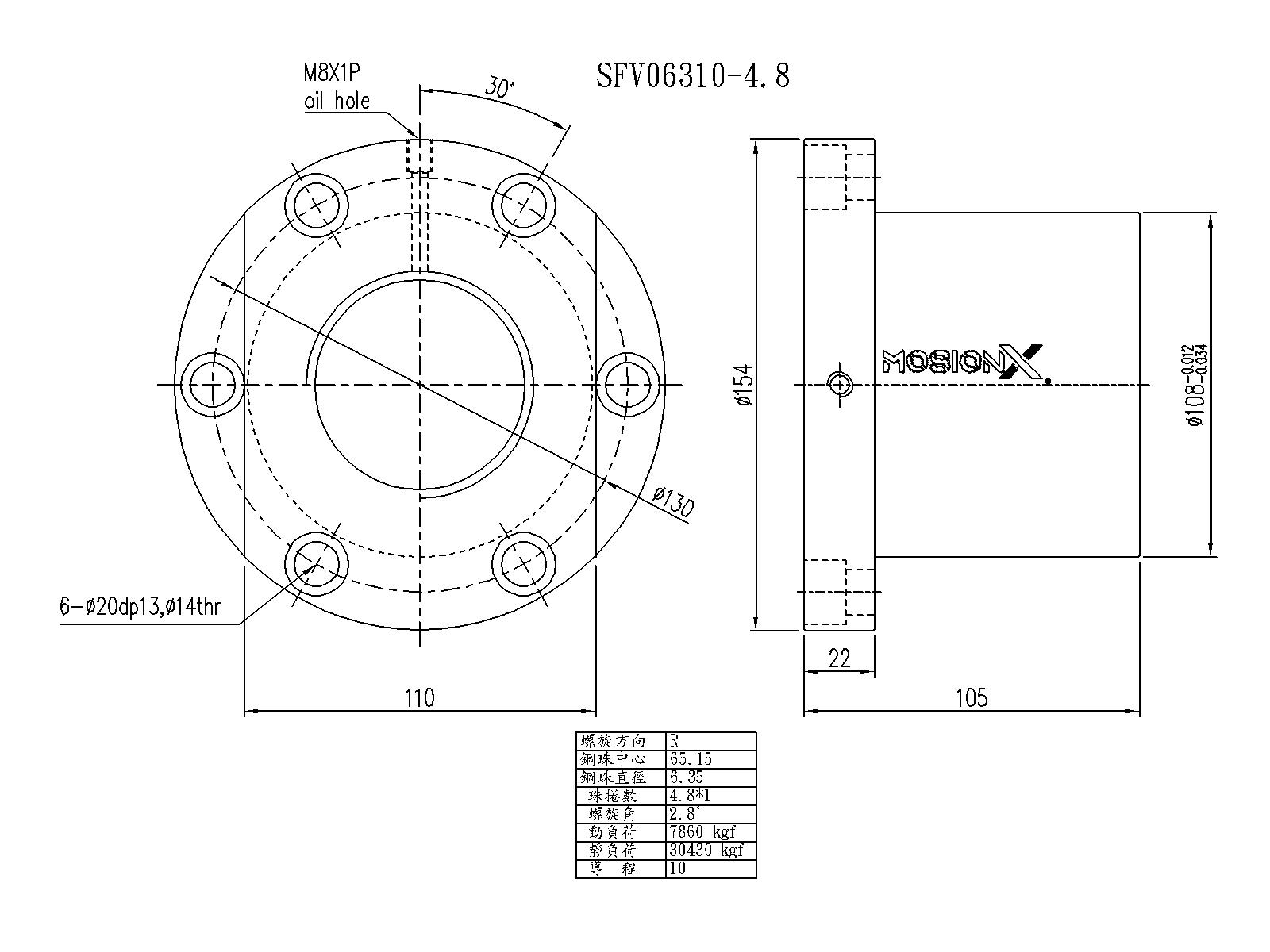

| SFV | SFV06310-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 63 | 10 | 7860 | 30430 | 126 | 尺寸图 | — |
| SFV | SFV06320-2.7 | 精密研磨级 | 外循环 · 重负荷（法兰） | 63 | 20 | 8162 | 24741 | 80 | 尺寸图 | — |

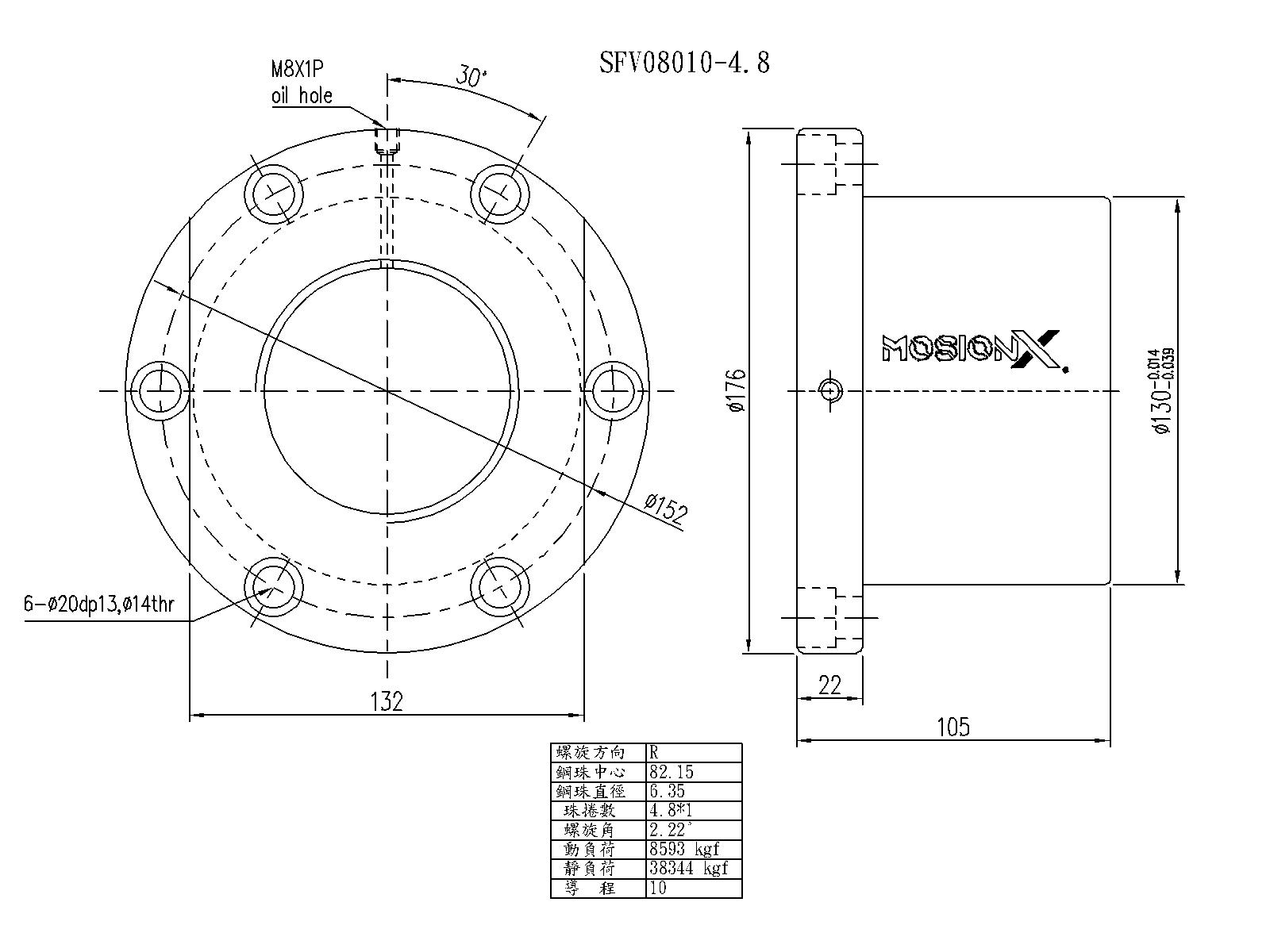

| SFV | SFV08010-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 80 | 10 | 8593 | 38344 | 145 | 尺寸图 | — |
| SFV | SFV08020-4.8 | 精密研磨级 | 外循环 · 重负荷（法兰） | 80 | 20 | 15103 | 57296 | 168 | 尺寸图 | — |

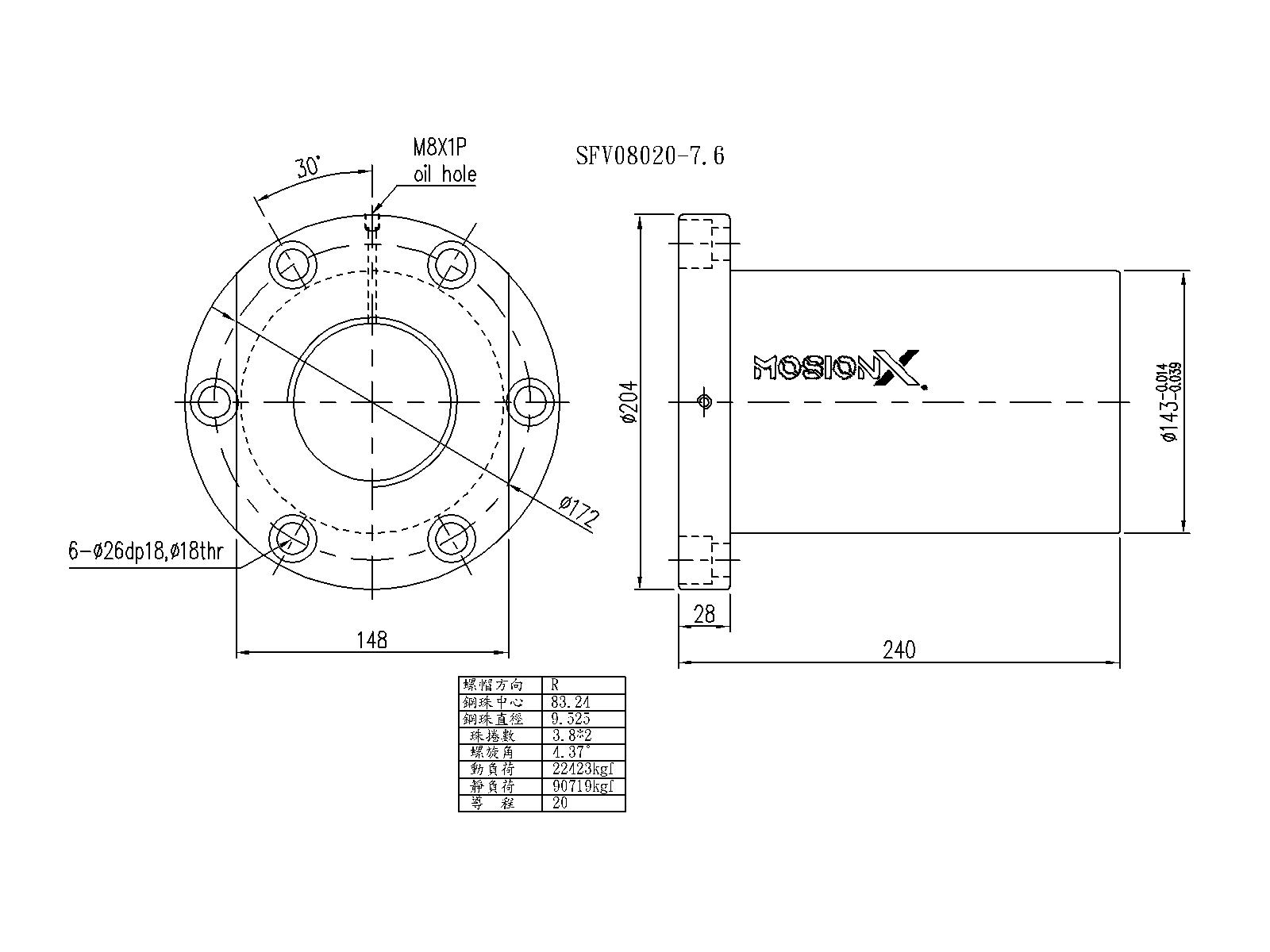

| SFV | SFV08020-7.6 | 精密研磨级 | 外循环 · 重负荷（法兰） | 80 | 20 | 22423 | 90719 | 260 | 尺寸图 | — |
| OFV | OFV01605-4.8 | 精密研磨级 | 外循环 · 重负荷大导程（法兰） | 16 | 5 | 1614 | 3662 | 53 | 尺寸图 | — |

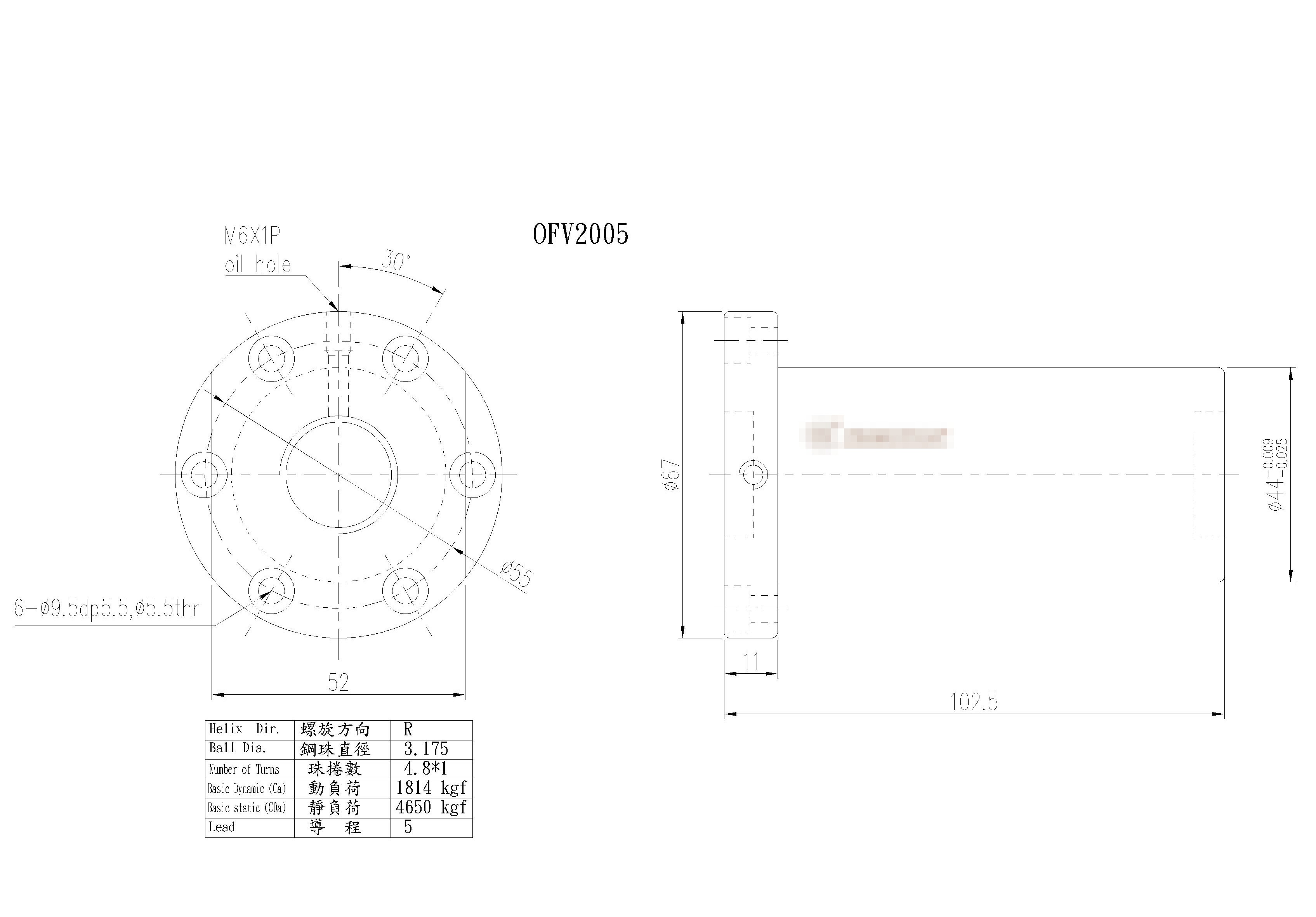

| OFV | OFV02005-4.8 | 精密研磨级 | 外循环 · 重负荷大导程（法兰） | 20 | 5 | 1814 | 4650 | 63 | 尺寸图 | — |

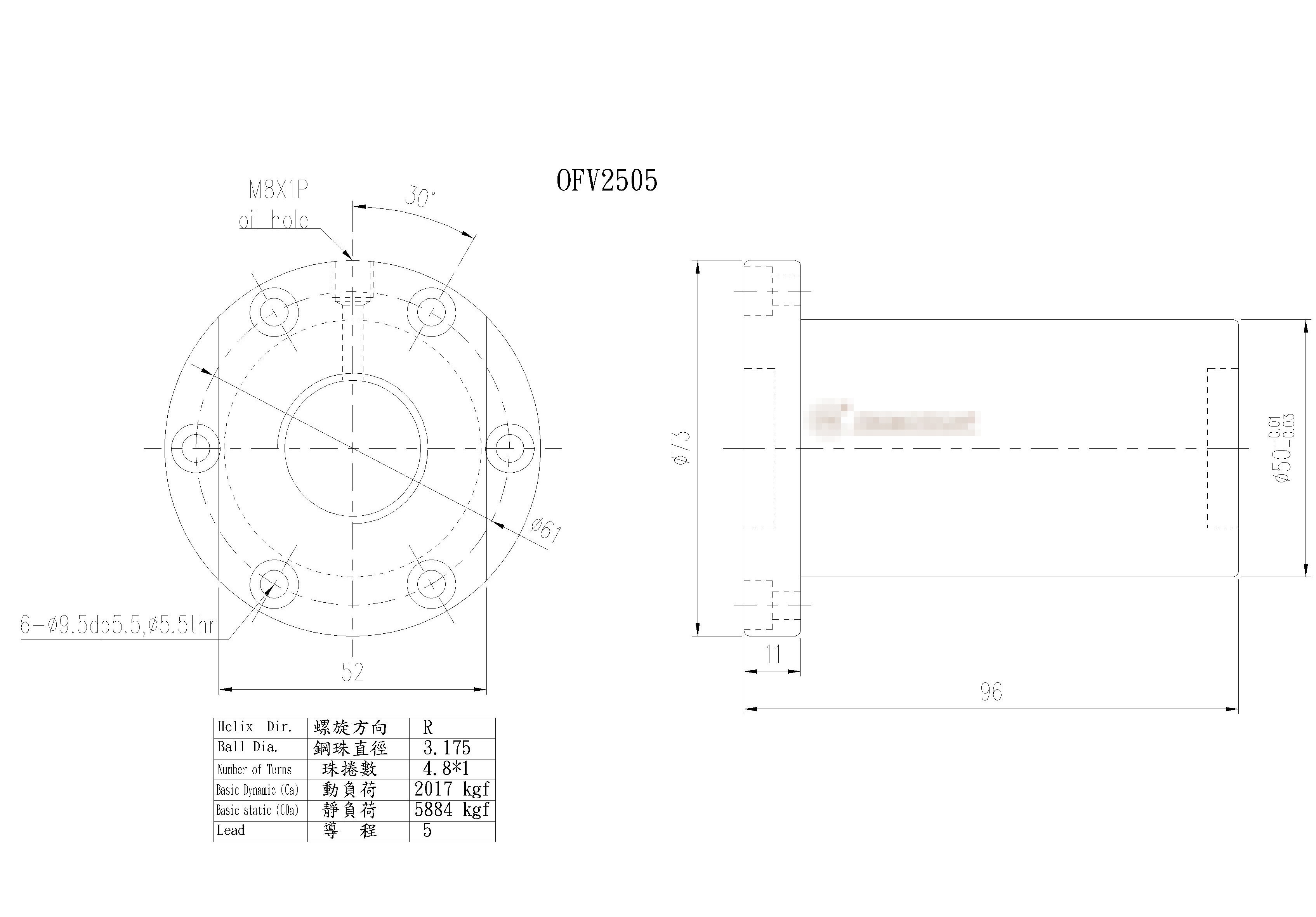

| OFV | OFV02505-4.8 | 精密研磨级 | 外循环 · 重负荷大导程（法兰） | 25 | 5 | 2017 | 5884 | 75 | 尺寸图 | — |

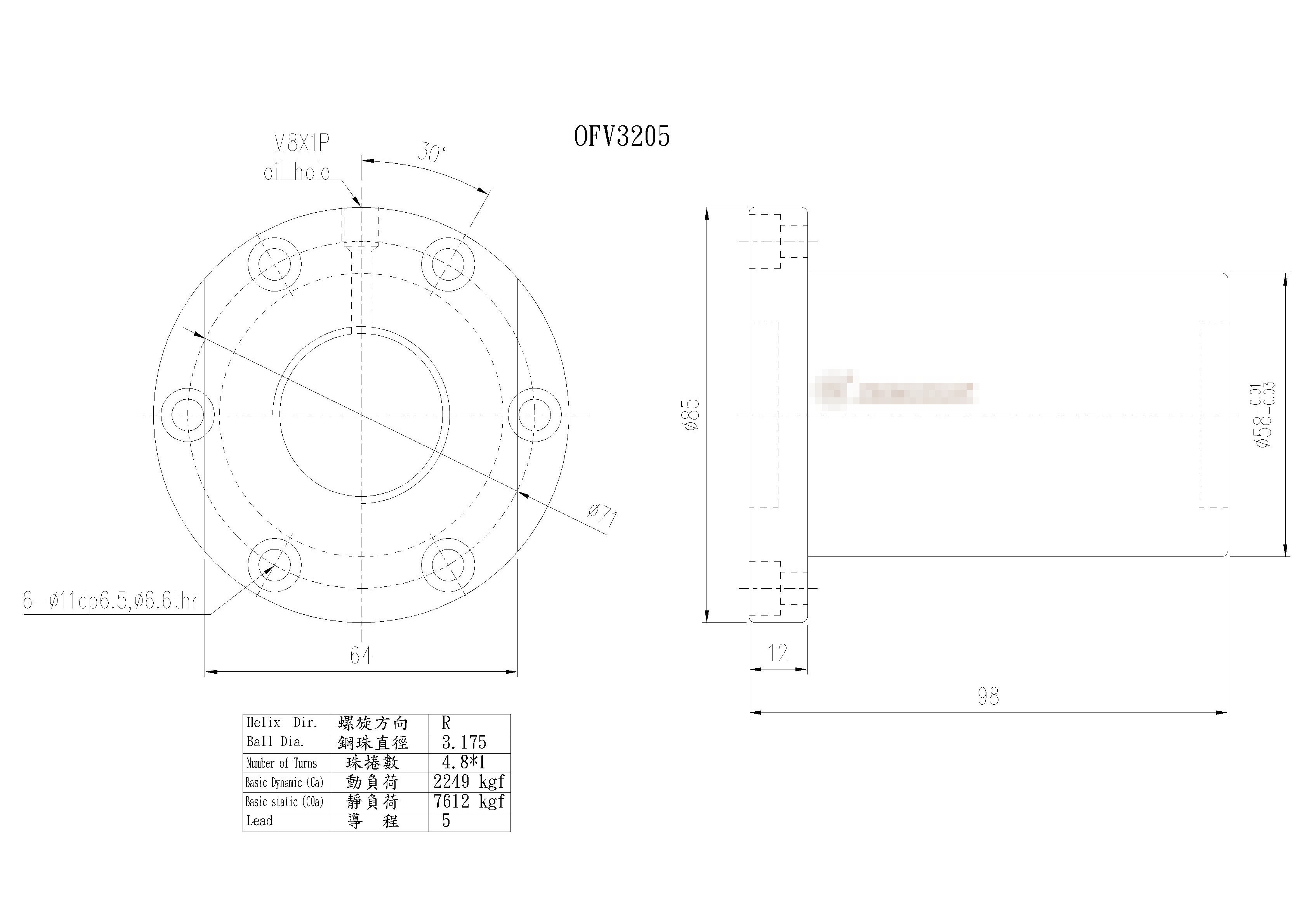

| OFV | OFV03205-4.8 | 精密研磨级 | 外循环 · 重负荷大导程（法兰） | 32 | 5 | 2249 | 7612 | 90 | 尺寸图 | — |
| OFV | OFV03210-4.8 | 精密研磨级 | 外循环 · 重负荷大导程（法兰） | 32 | 10 | 5620 | 14649 | 101 | 尺寸图 | — |

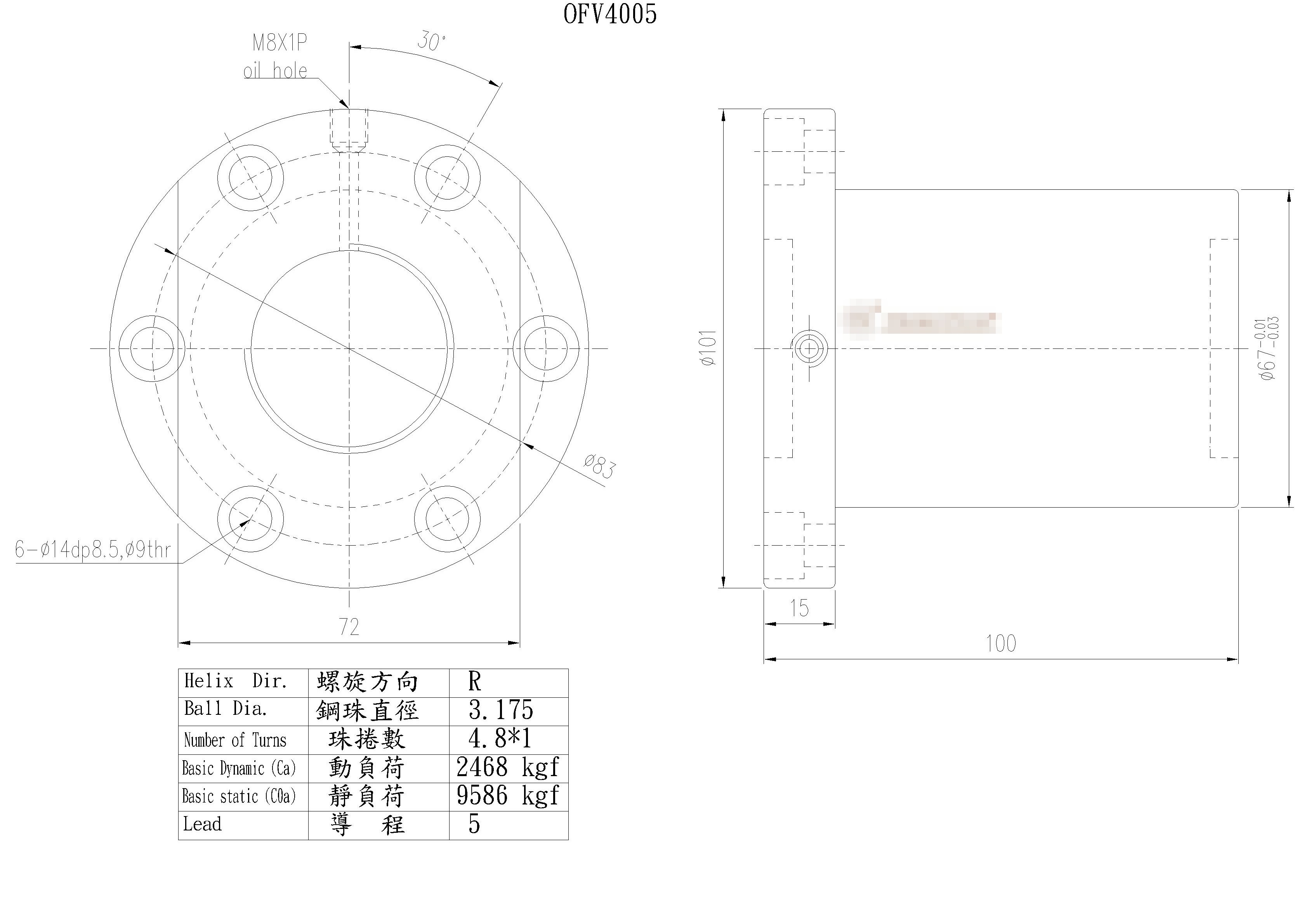

| OFV | OFV04005-4.8 | 精密研磨级 | 外循环 · 重负荷大导程（法兰） | 40 | 5 | 2468 | 9586 | 105 | 尺寸图 | — |

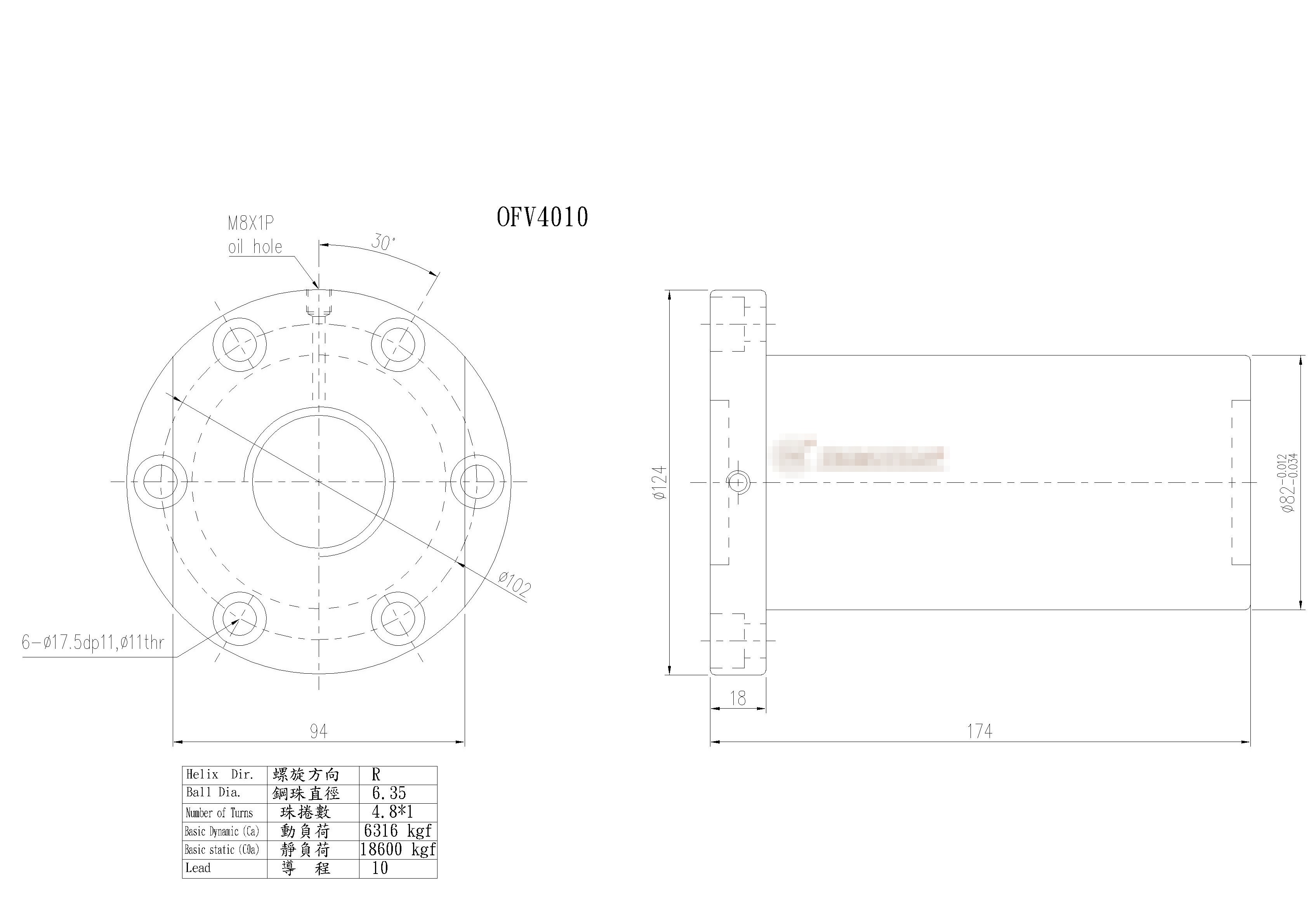

| OFV | OFV04010-4.8 | 精密研磨级 | 外循环 · 重负荷大导程（法兰） | 40 | 10 | 6316 | 18600 | 121 | 尺寸图 | — |
| OFV | OFV05010-4.8 | 精密研磨级 | 外循环 · 重负荷大导程（法兰） | 50 | 10 | 7023 | 23537 | 144 | 尺寸图 | — |
| OFV | OFV06310-4.8 | 精密研磨级 | 外循环 · 重负荷大导程（法兰） | 63 | 10 | 7860 | 30430 | 172 | 尺寸图 | — |
| OFV | OFV08010-4.8 | 精密研磨级 | 外循环 · 重负荷大导程（法兰） | 80 | 10 | 8593 | 38344 | 201 | 尺寸图 | — |

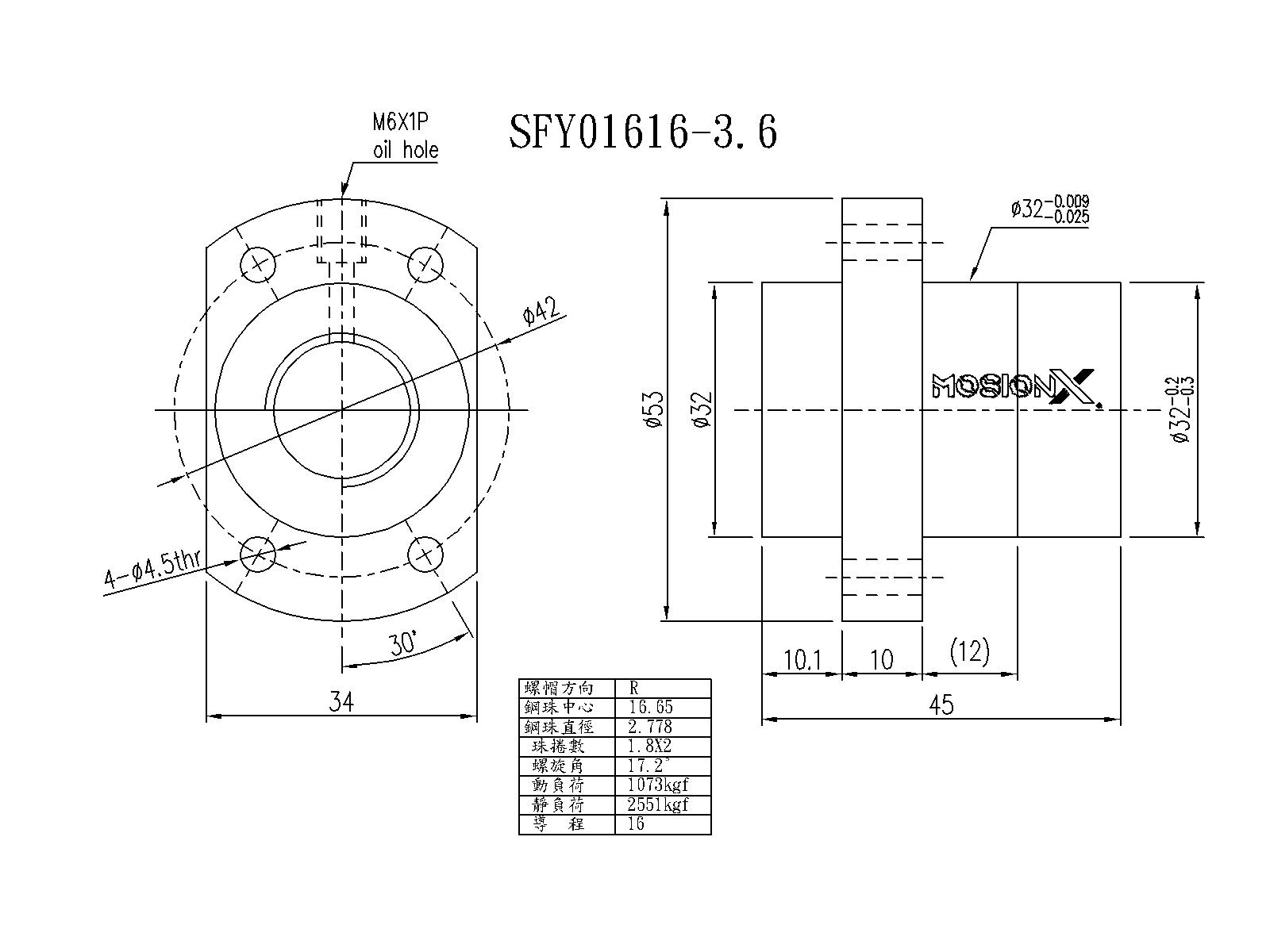

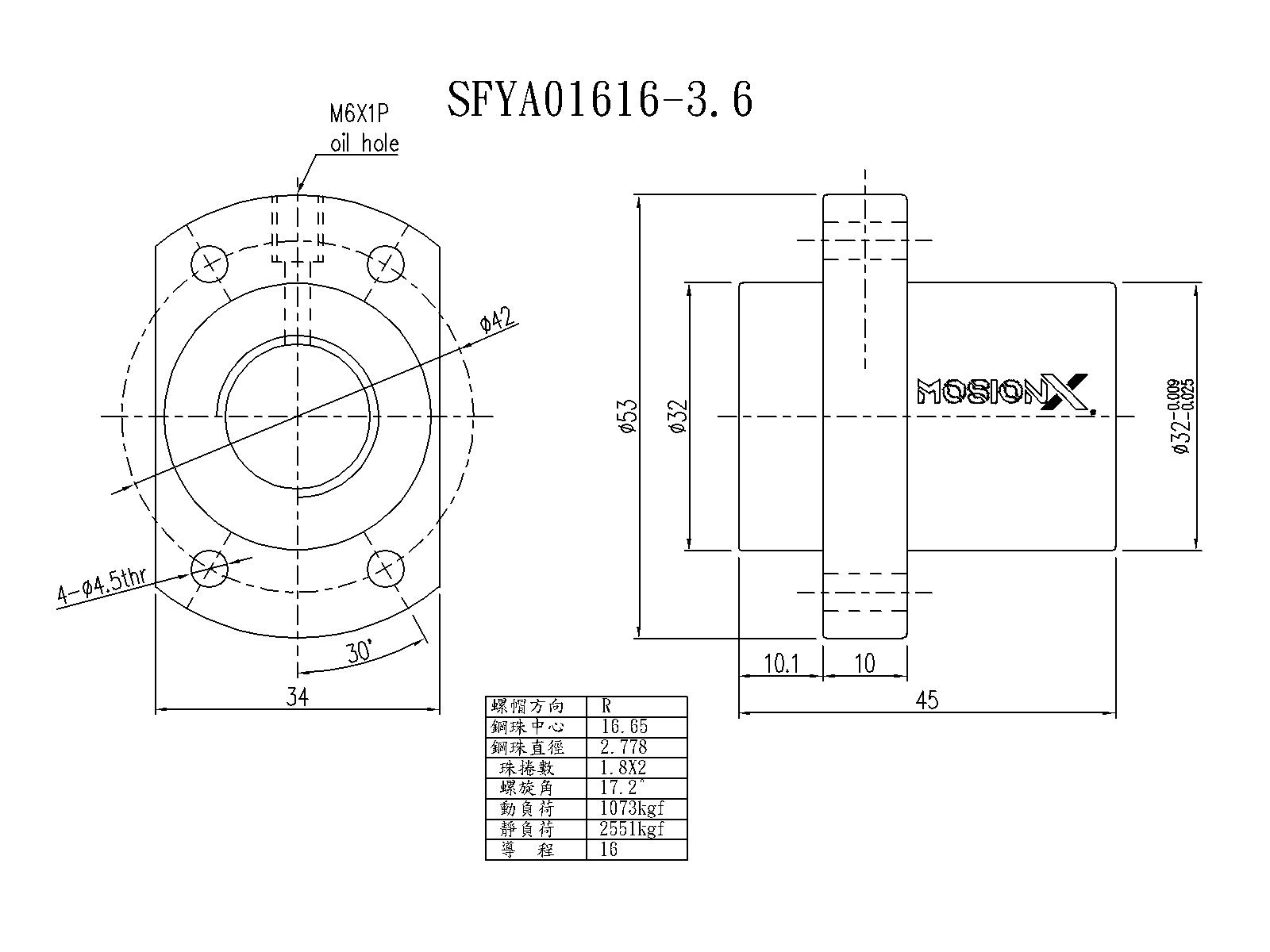

| SFY | SFY01616-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 16 | 16 | 1073 | 2551 | 31 | 尺寸图 | CAD/3D |
| SFY | SFY01616-5.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 16 | 16 | 1568 | 3968 | 47 | 尺寸图 | CAD/3D |

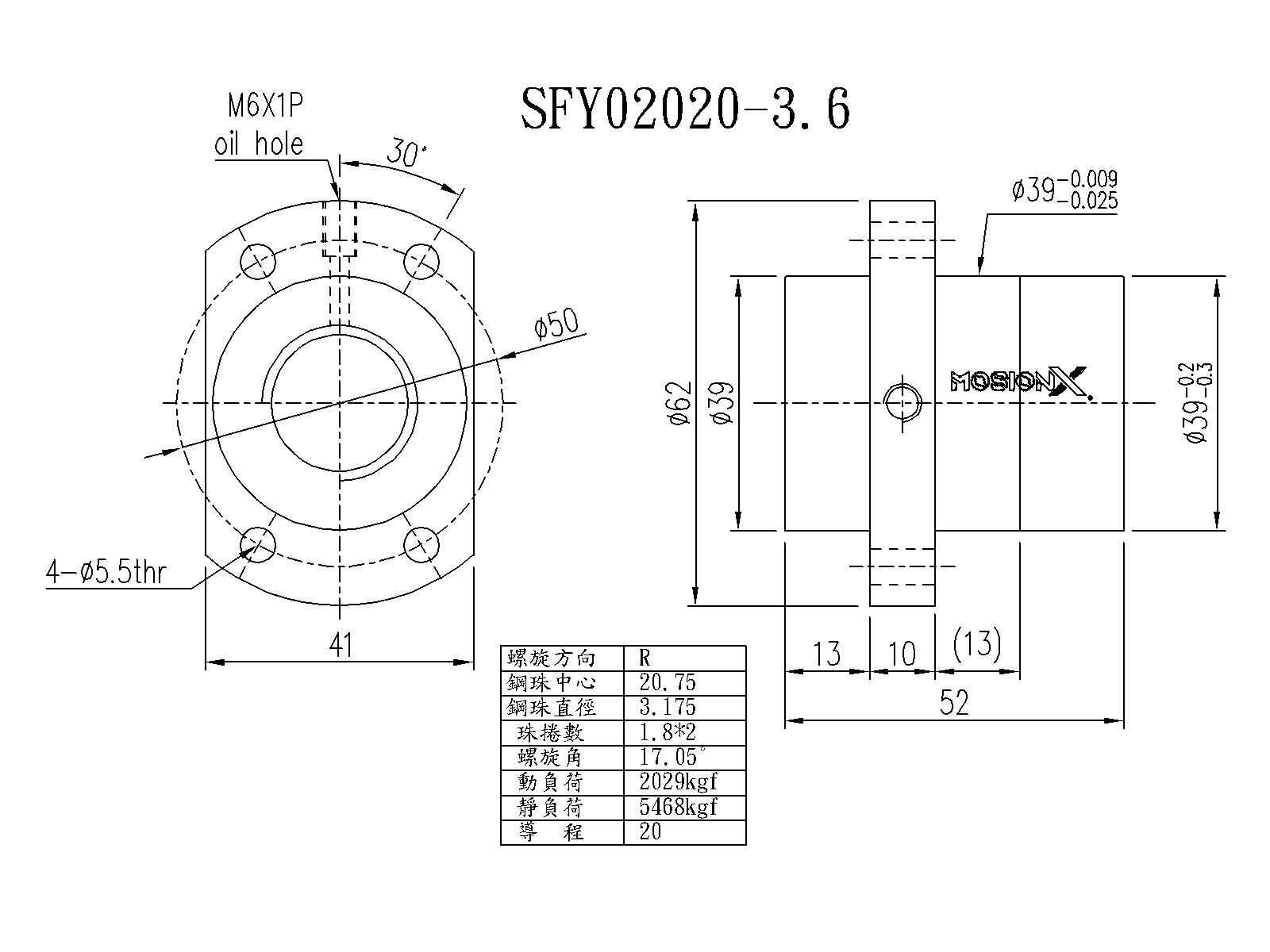

| SFY | SFY02020-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 20 | 20 | 1387 | 3515 | 37 | 尺寸图 | CAD/3D |

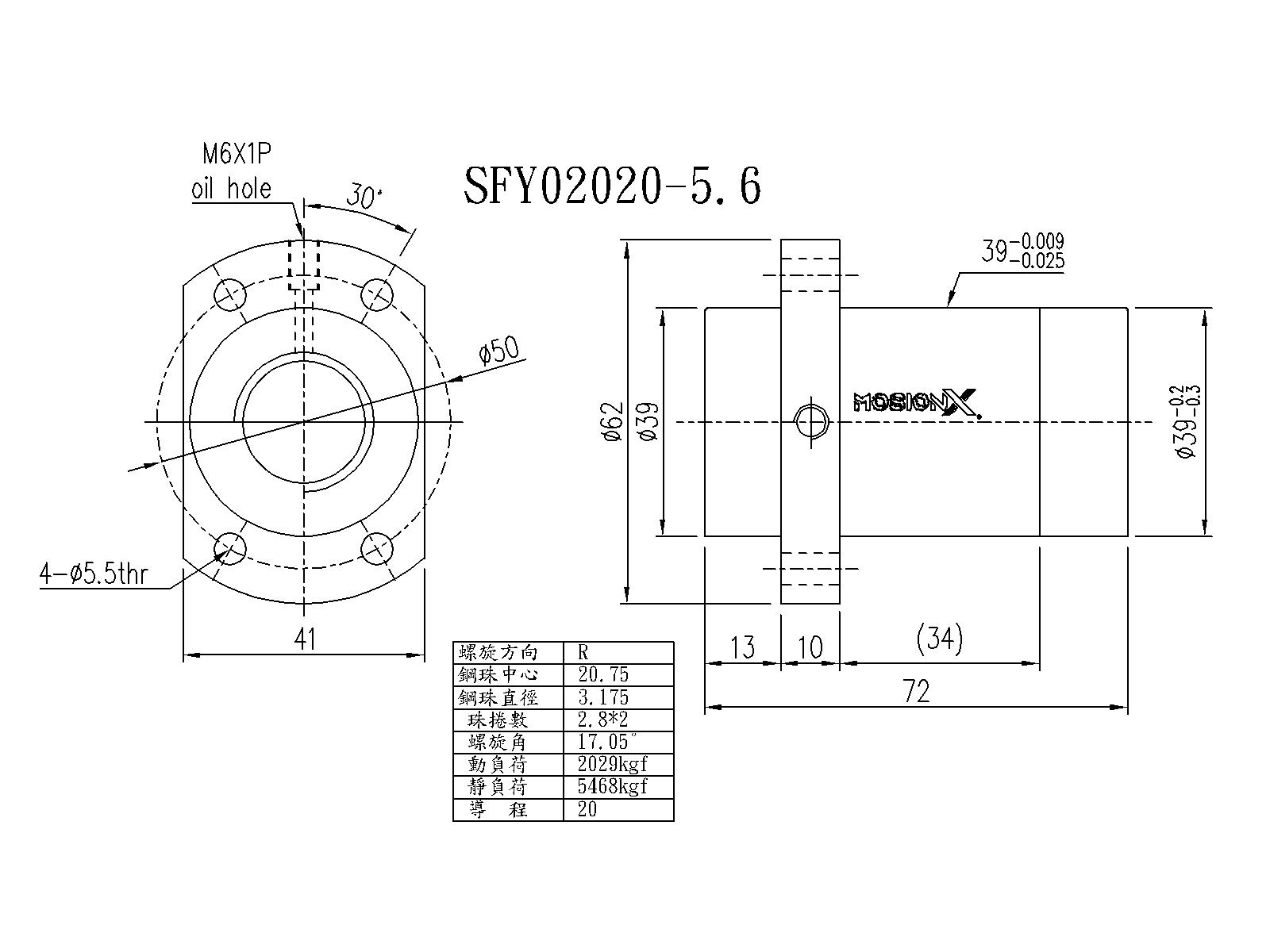

| SFY | SFY02020-5.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 20 | 20 | 2029 | 5468 | 56 | 尺寸图 | CAD/3D |

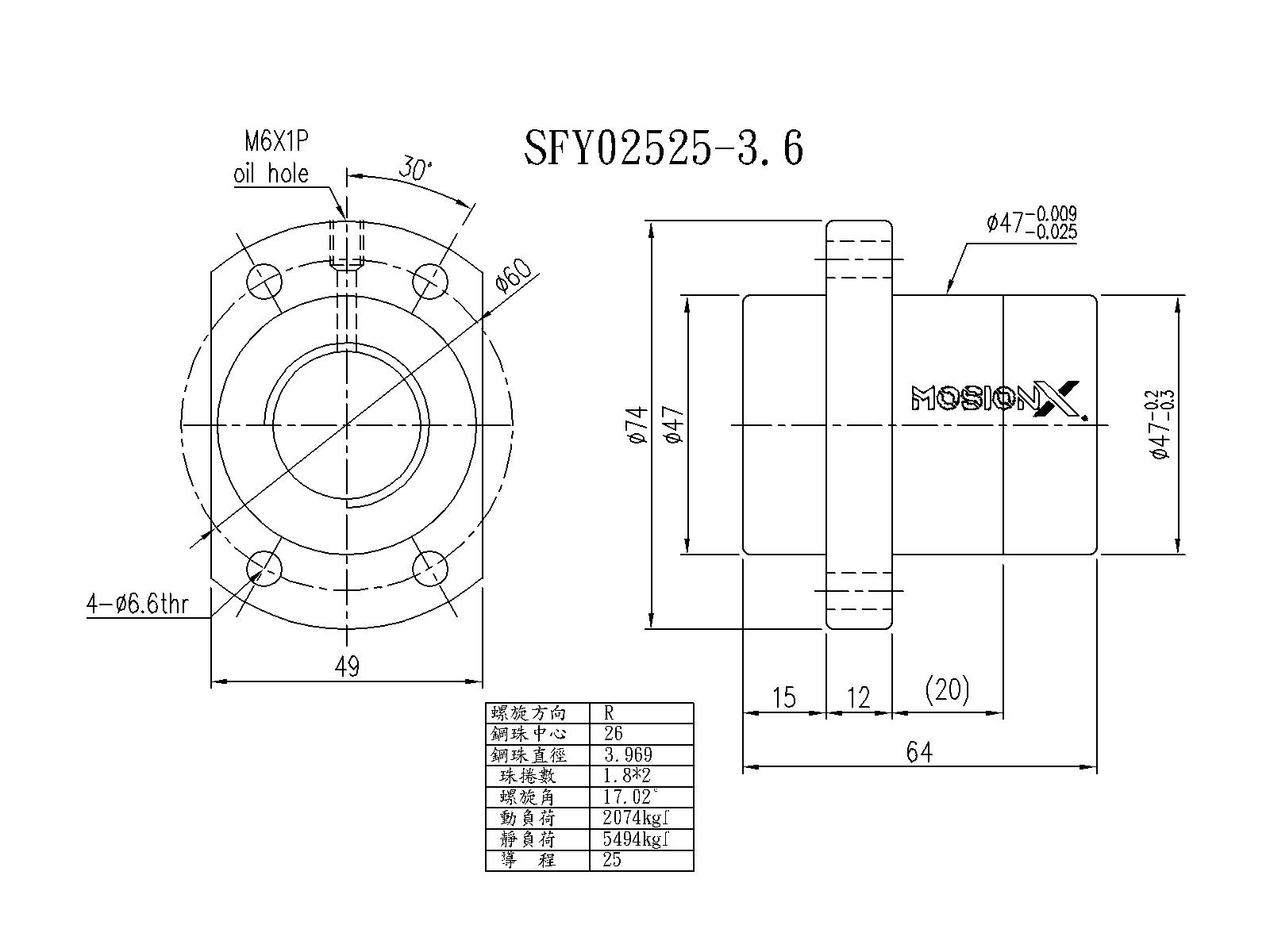

| SFY | SFY02525-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 25 | 25 | 2074 | 5494 | 45 | 尺寸图 | CAD/3D |
| SFY | SFY02525-5.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 25 | 25 | 3032 | 8546 | 69 | 尺寸图 | CAD/3D |

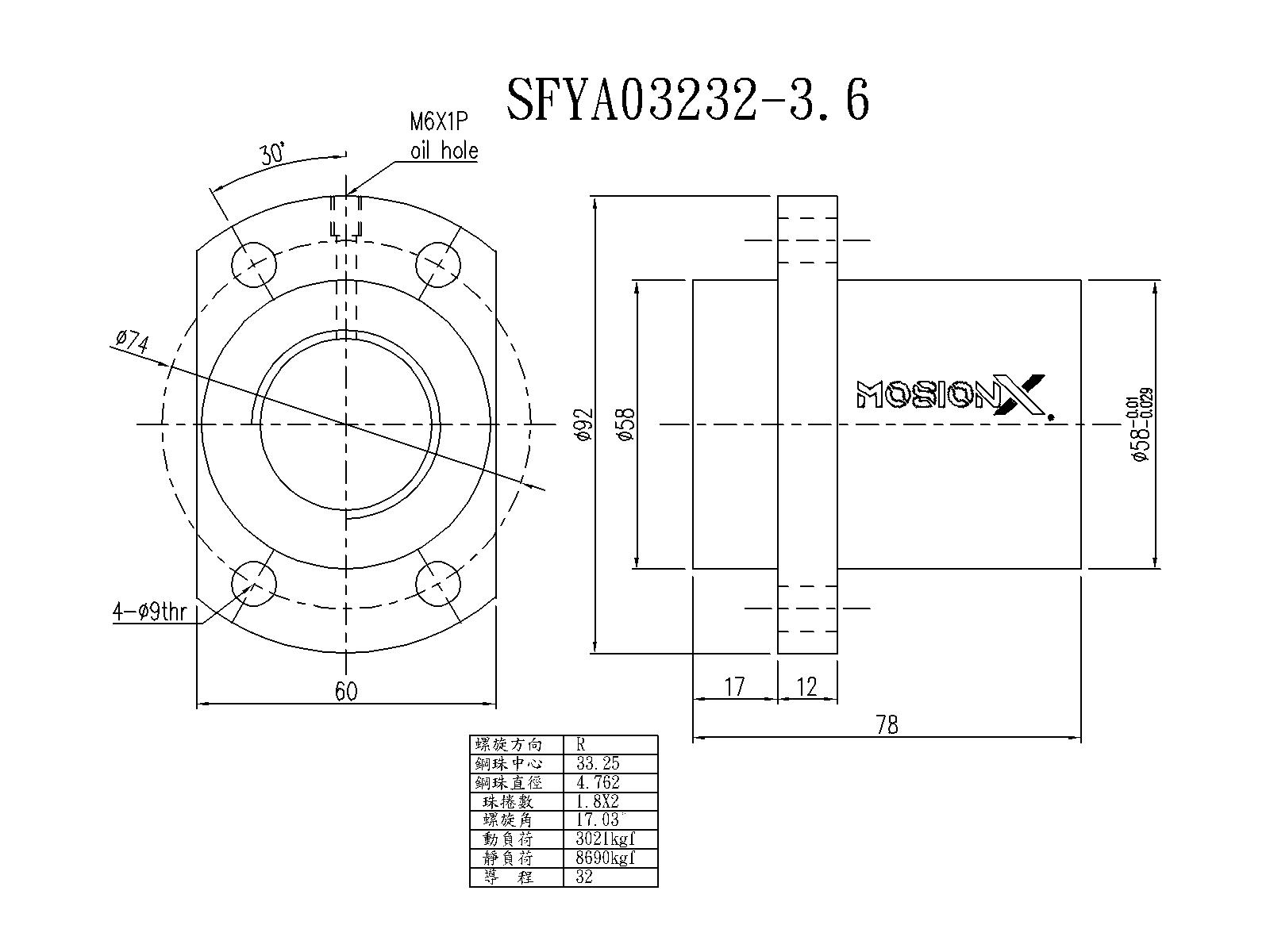

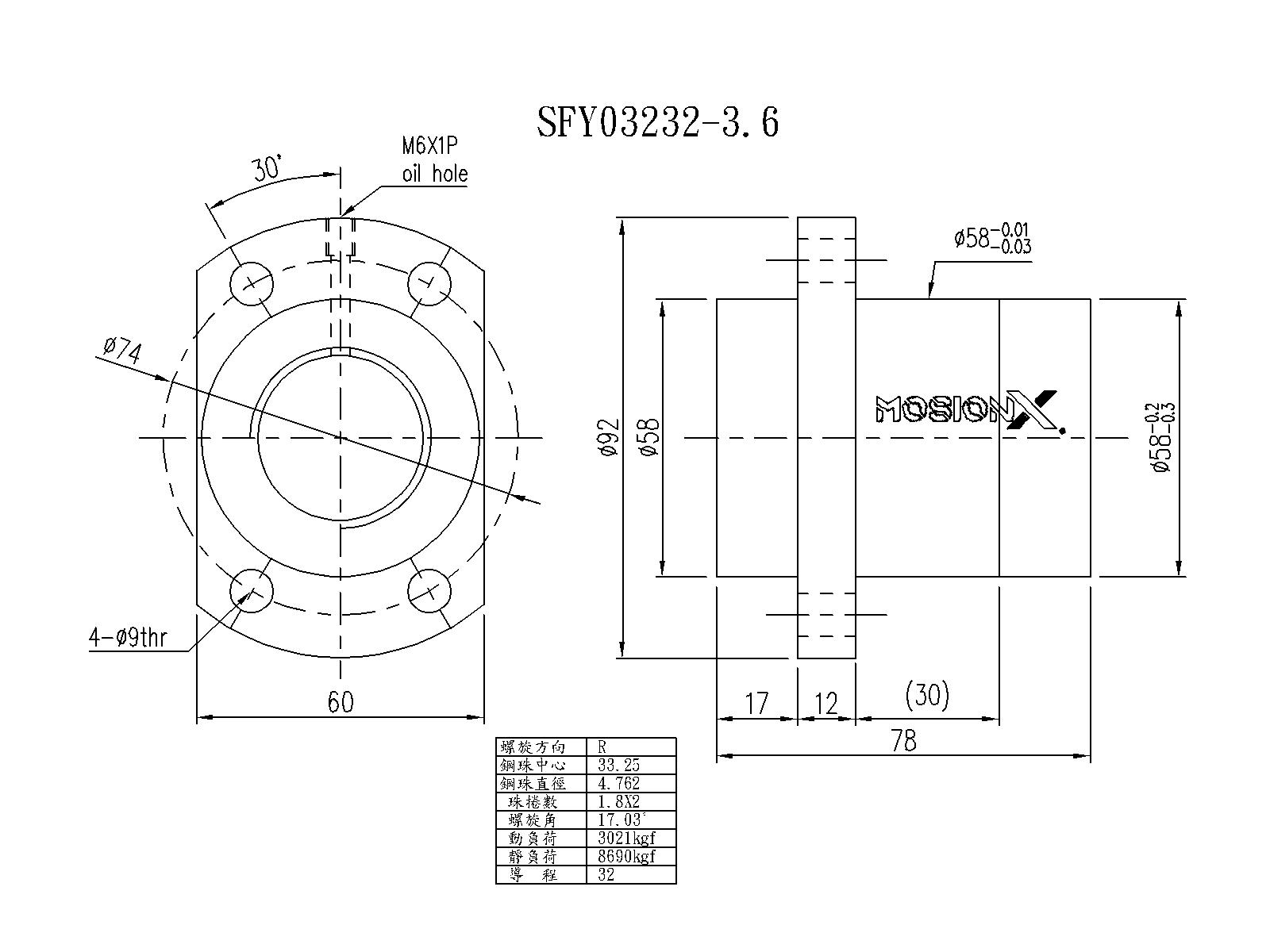

| SFY | SFY03232-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 32 | 32 | 3021 | 8690 | 58 | 尺寸图 | CAD/3D |
| SFY | SFY03232-5.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 32 | 32 | 4417 | 13517 | 88 | 尺寸图 | CAD/3D |

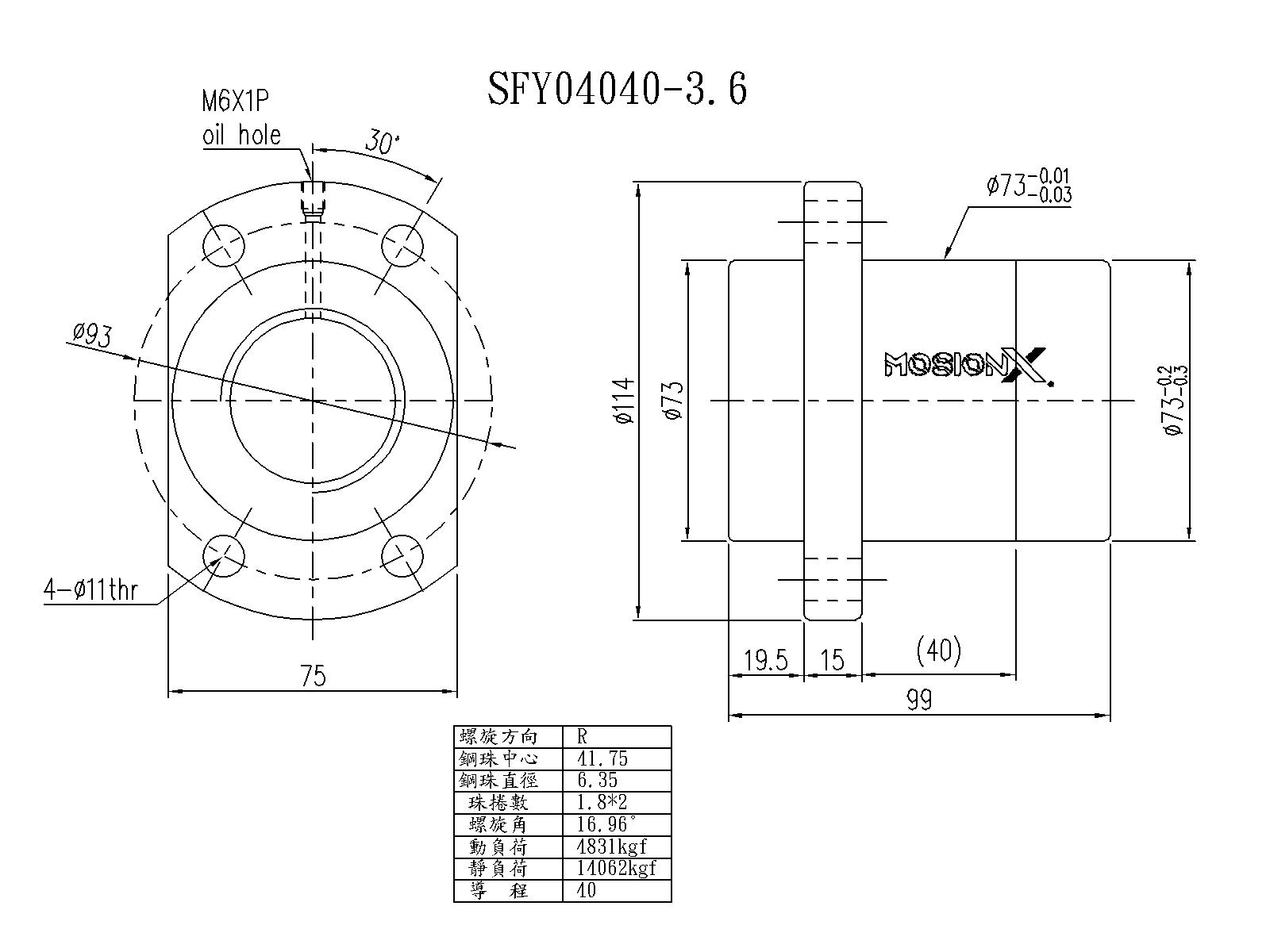

| SFY | SFY04040-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 40 | 40 | 4831 | 14062 | 70 | 尺寸图 | CAD/3D |
| SFY | SFY04040-5.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 40 | 40 | 7065 | 21874 | 106 | 尺寸图 | CAD/3D |

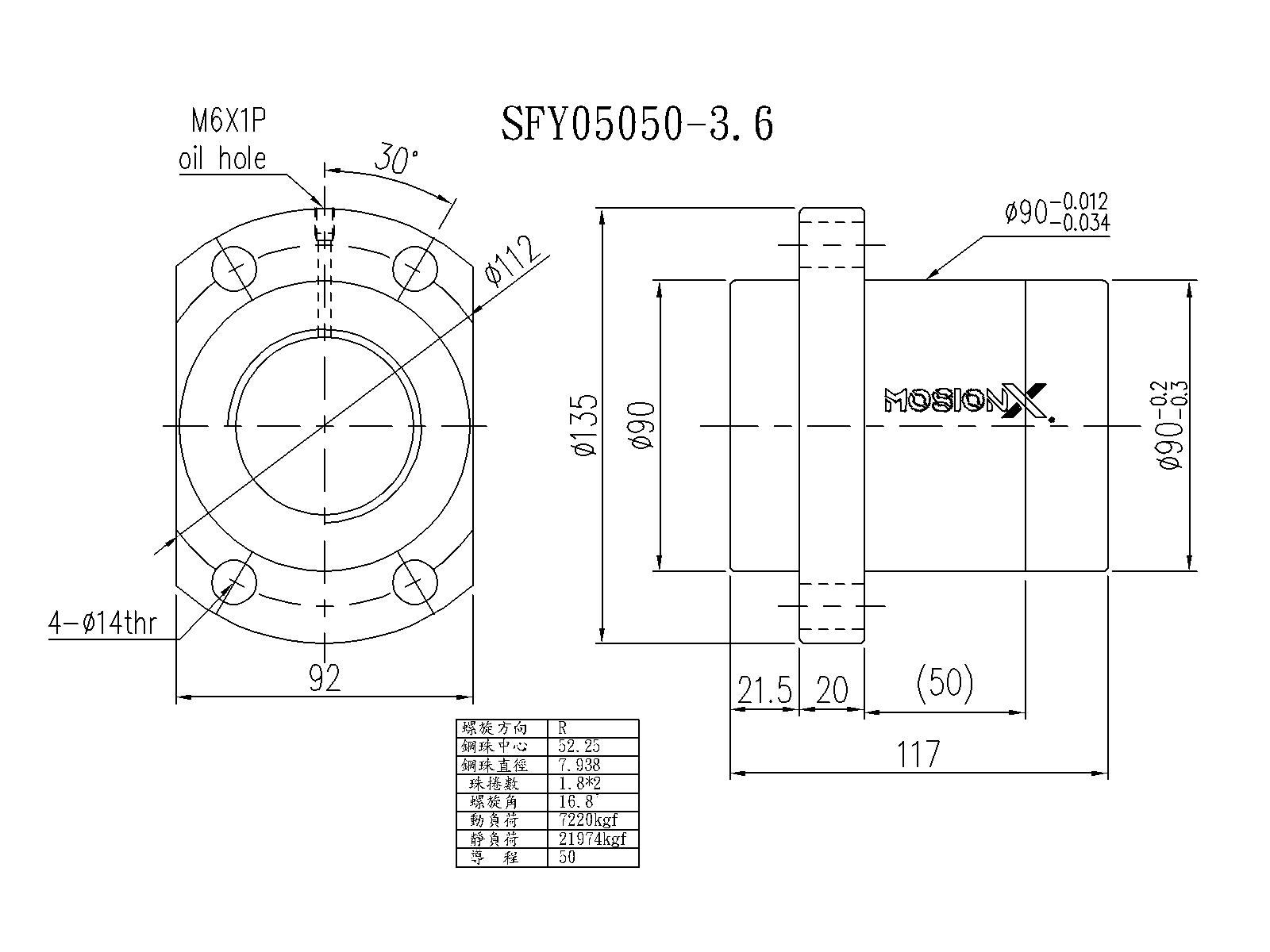

| SFY | SFY05050-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 50 | 50 | 7220 | 21974 | 86 | 尺寸图 | CAD/3D |
| SFY | SFY05050-5.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 50 | 50 | 10558 | 34182 | 131 | 尺寸图 | CAD/3D |
| SFY | SFY01632-1.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 16 | 32 | 493 | 1116 | 11 | 尺寸图 | CAD/3D |

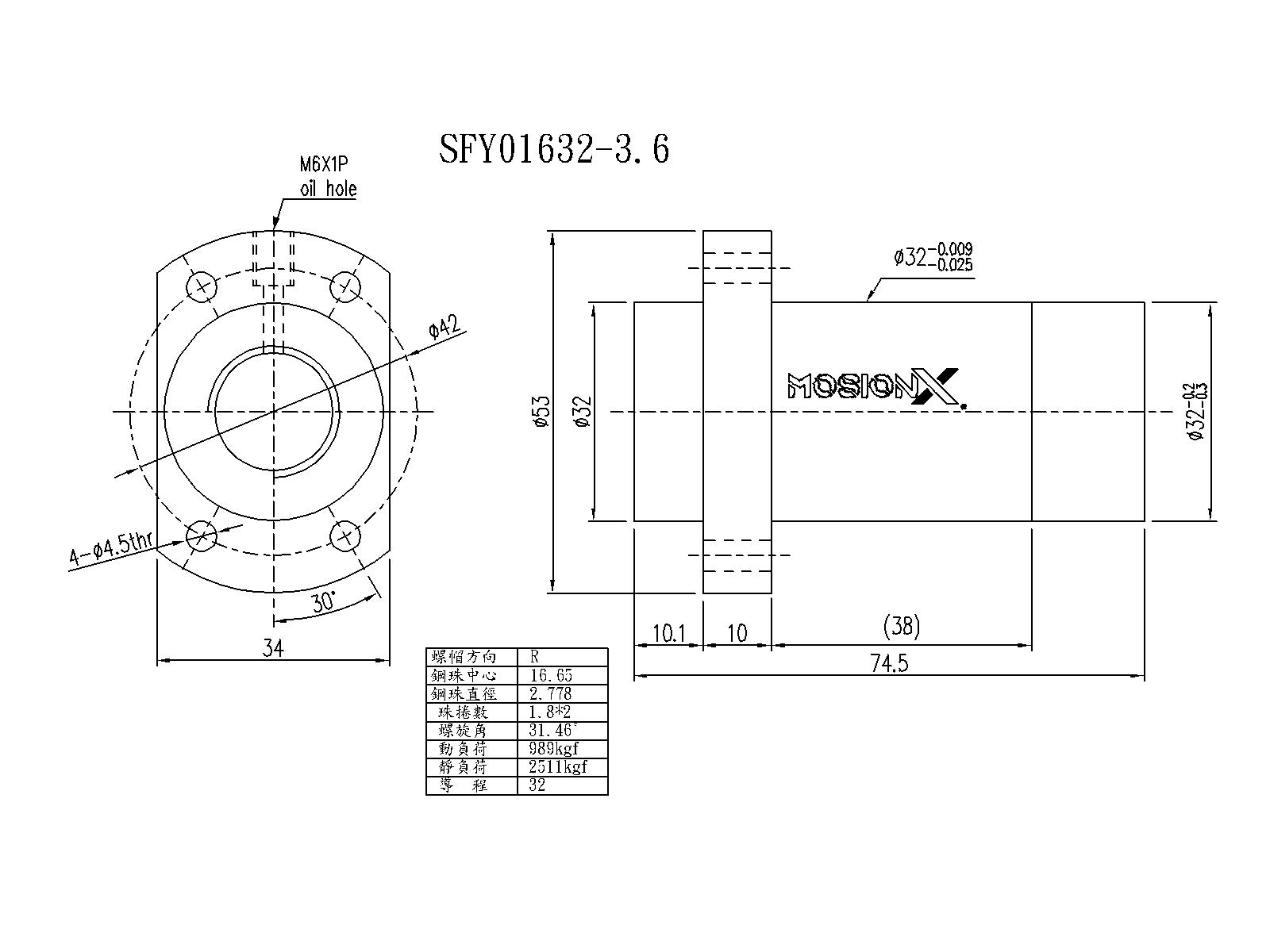

| SFY | SFY01632-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 16 | 32 | 989 | 2511 | 23 | 尺寸图 | CAD/3D |

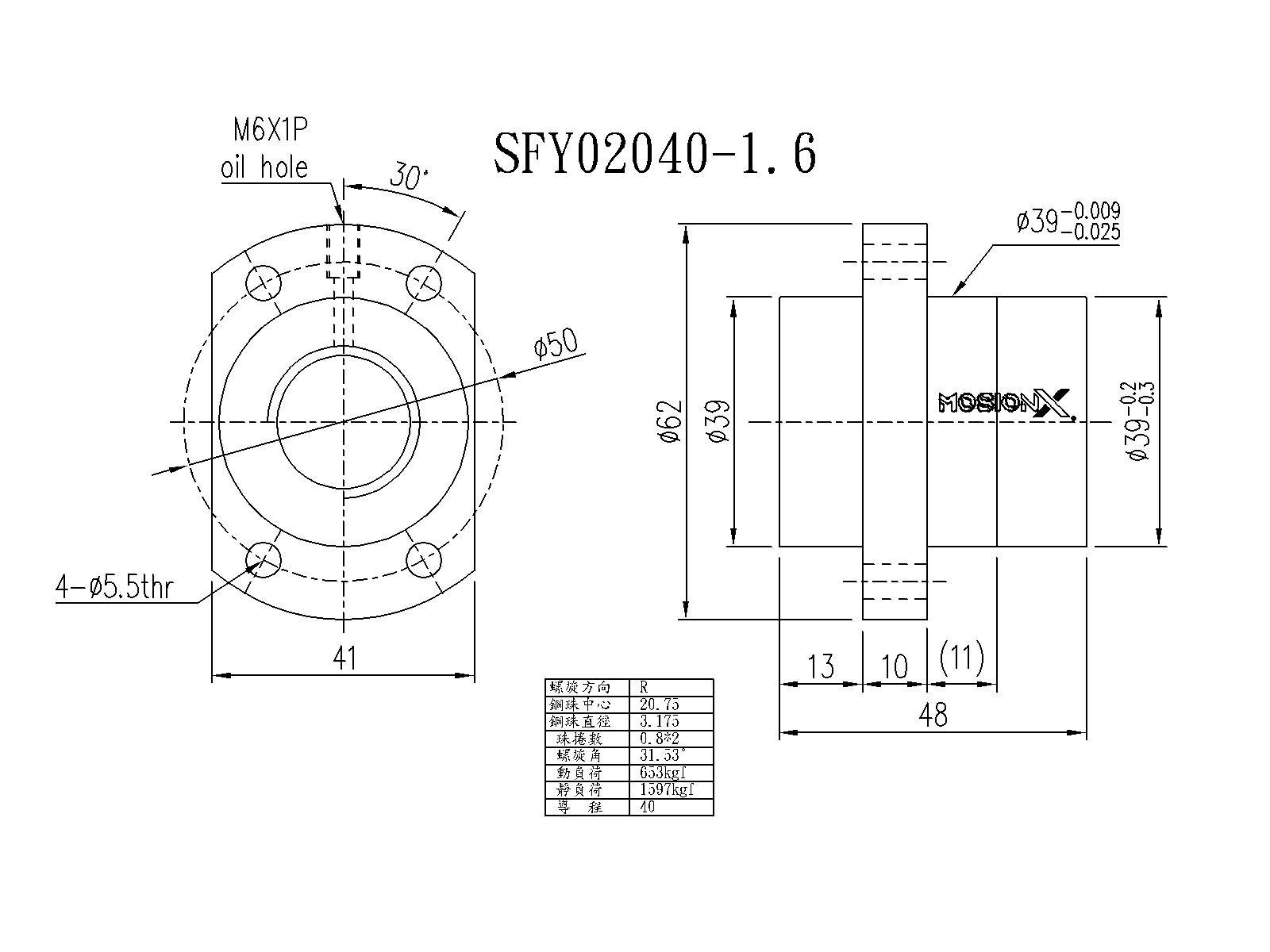

| SFY | SFY02040-1.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 20 | 40 | 653 | 1597 | 15 | 尺寸图 | CAD/3D |

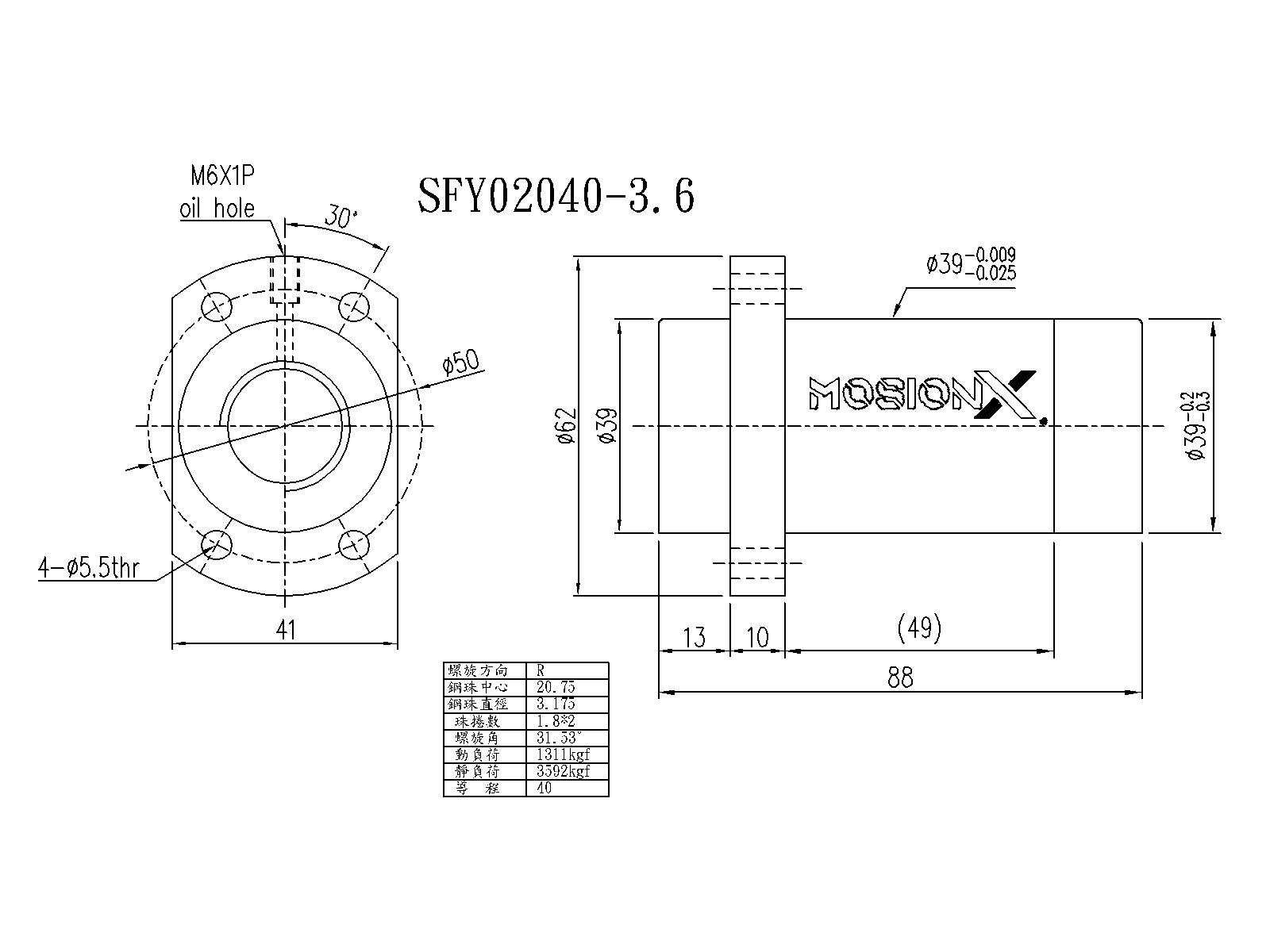

| SFY | SFY02040-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 20 | 40 | 1311 | 3592 | 30 | 尺寸图 | CAD/3D |

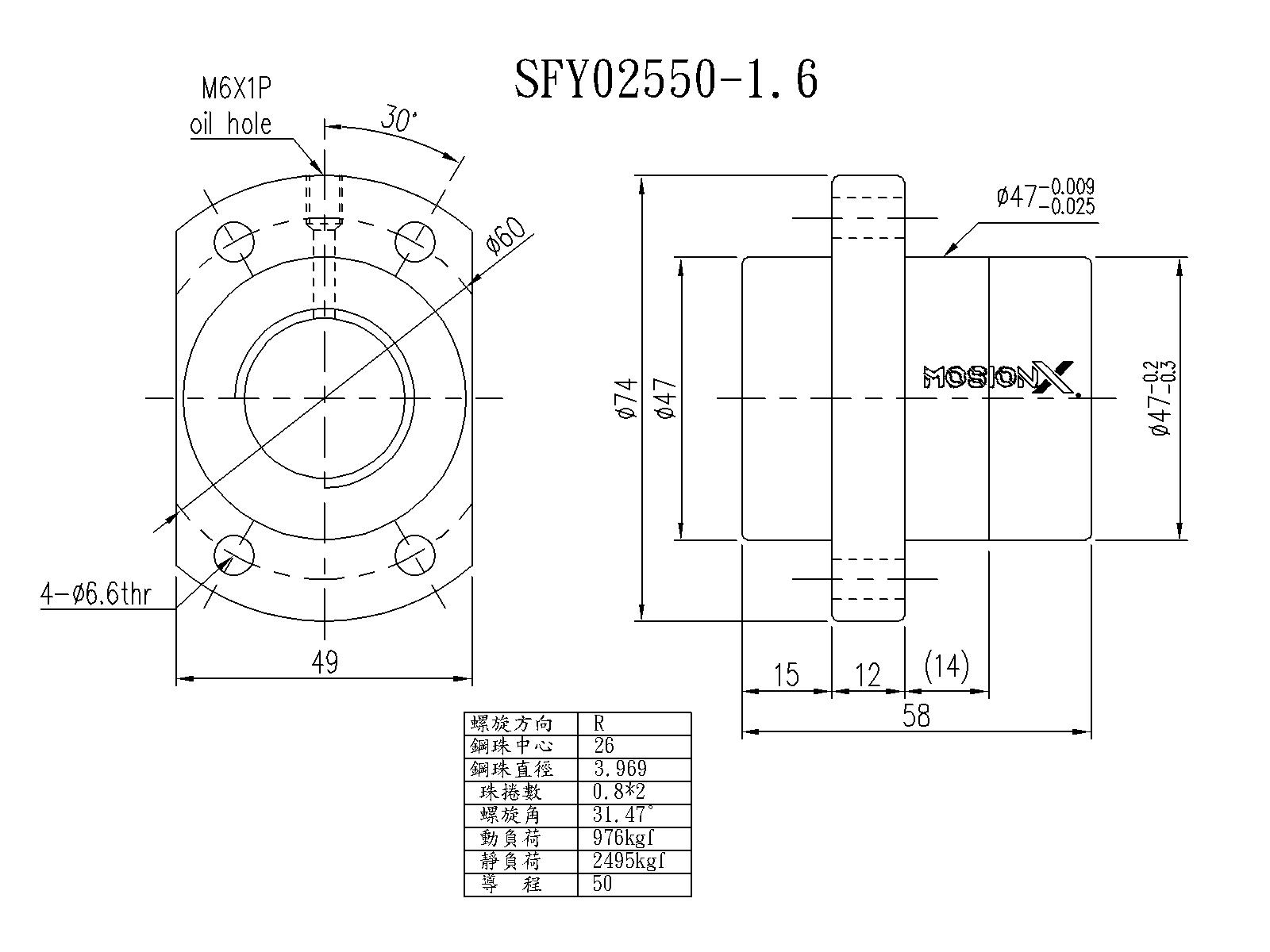

| SFY | SFY02550-1.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 25 | 50 | 976 | 2495 | 19 | 尺寸图 | CAD/3D |

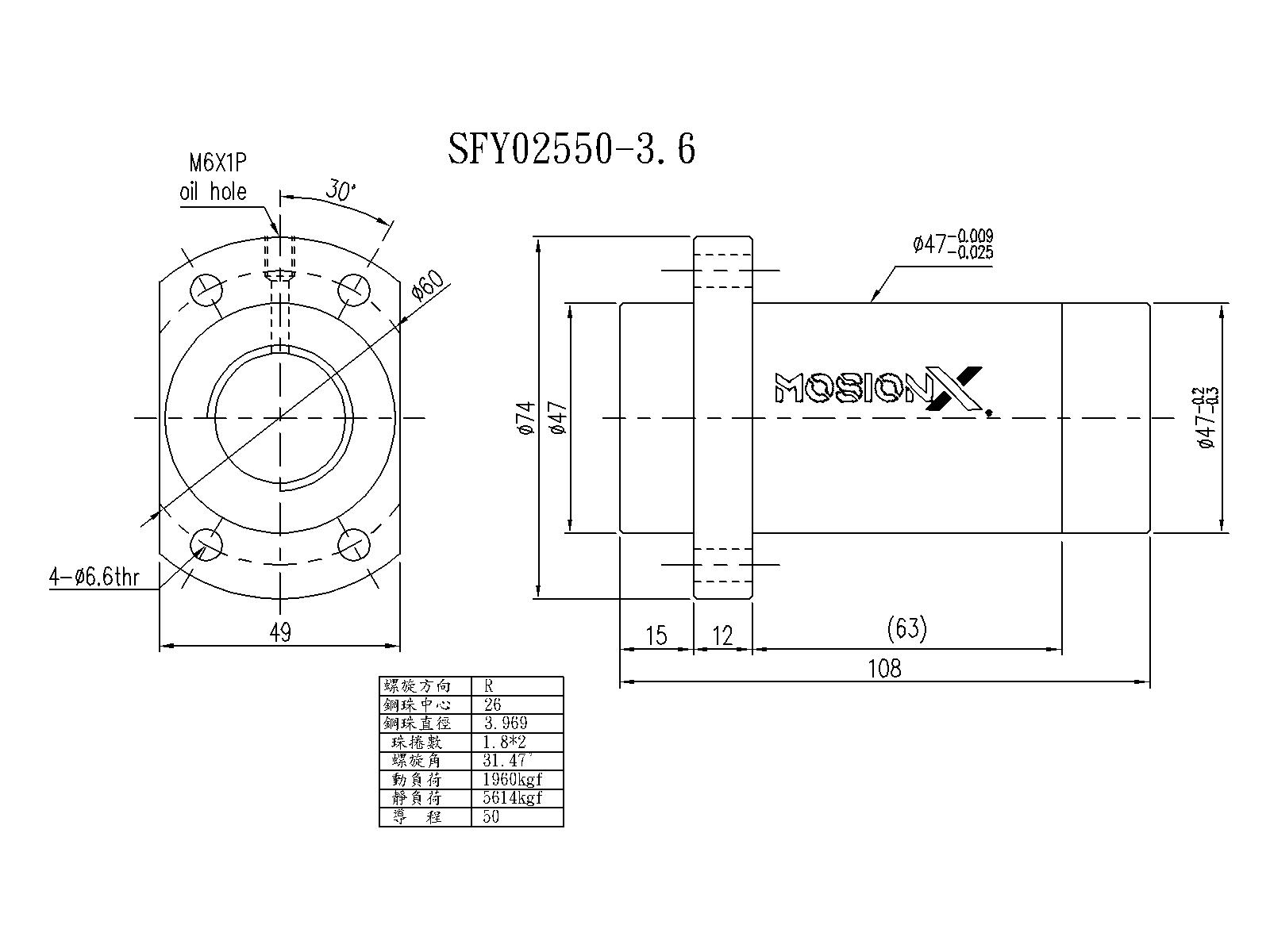

| SFY | SFY02550-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 25 | 50 | 1960 | 5614 | 32 | 尺寸图 | CAD/3D |
| SFY | SFY03264-1.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 32 | 64 | 1374 | 3571 | 22 | 尺寸图 | CAD/3D |
| SFY | SFY03264-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 32 | 64 | 2759 | 8441 | 46 | 尺寸图 | CAD/3D |

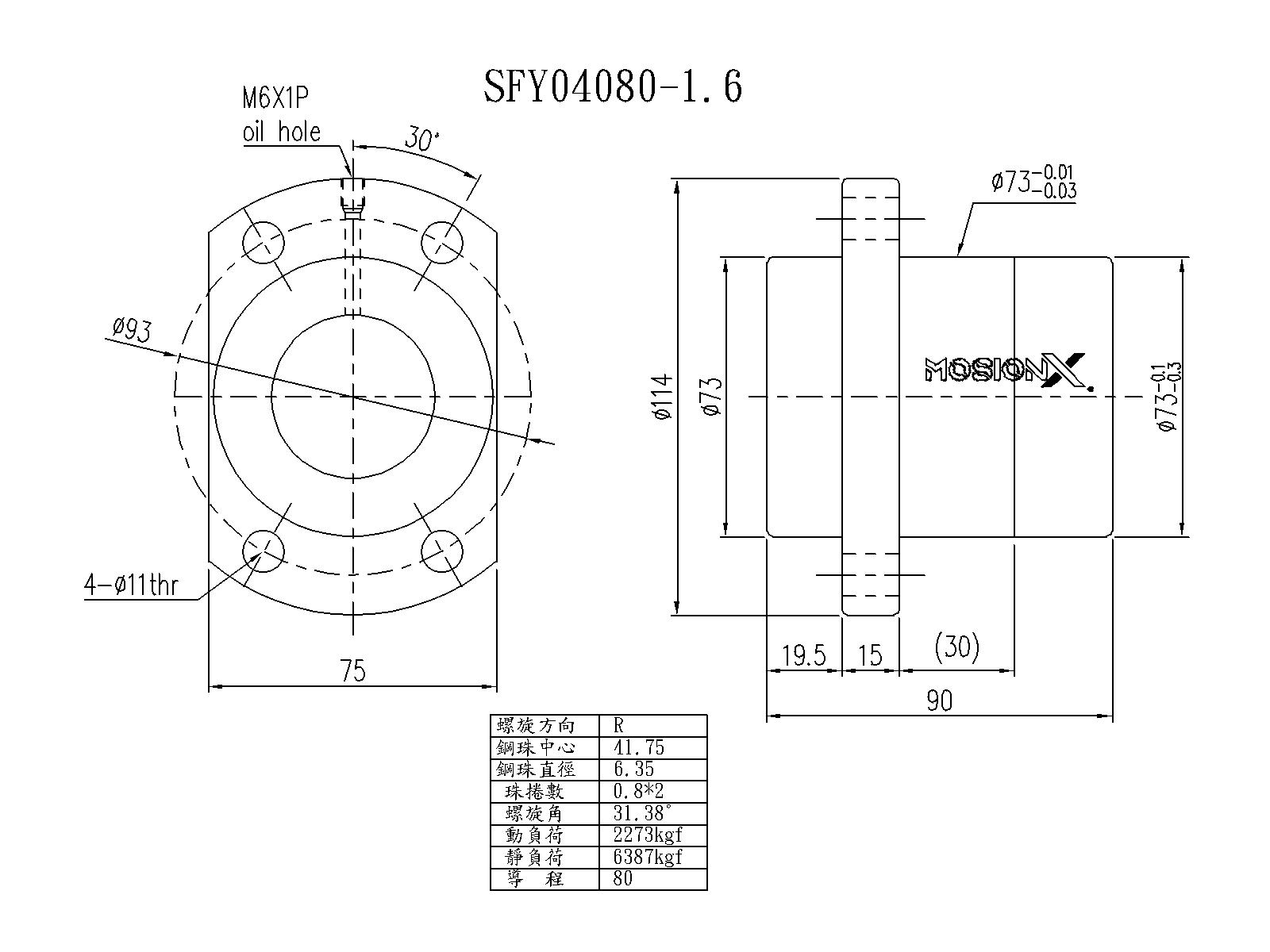

| SFY | SFY04080-1.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 40 | 80 | 2273 | 6387 | 29 | 尺寸图 | CAD/3D |

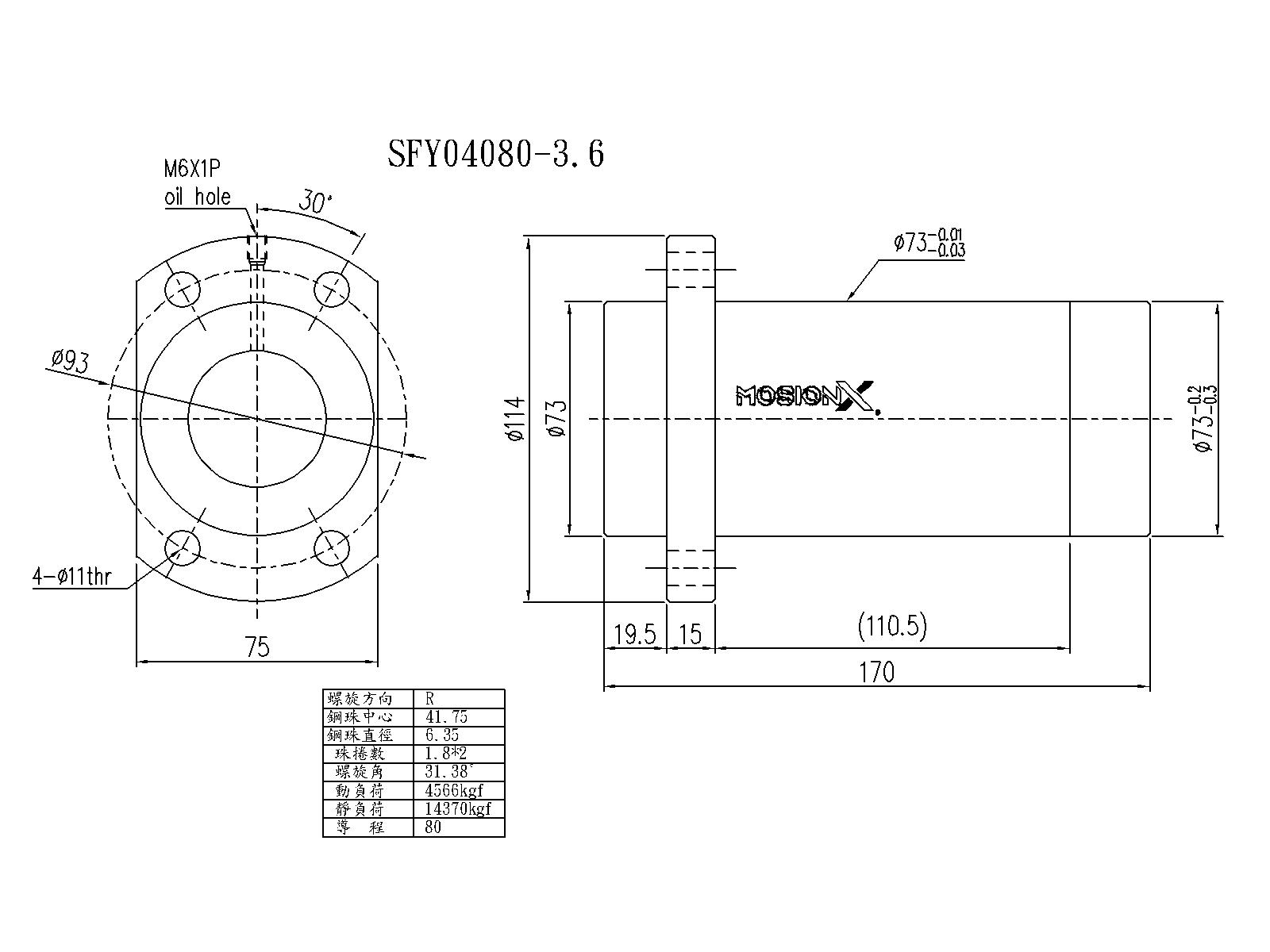

| SFY | SFY04080-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 40 | 80 | 4566 | 14370 | 50 | 尺寸图 | CAD/3D |

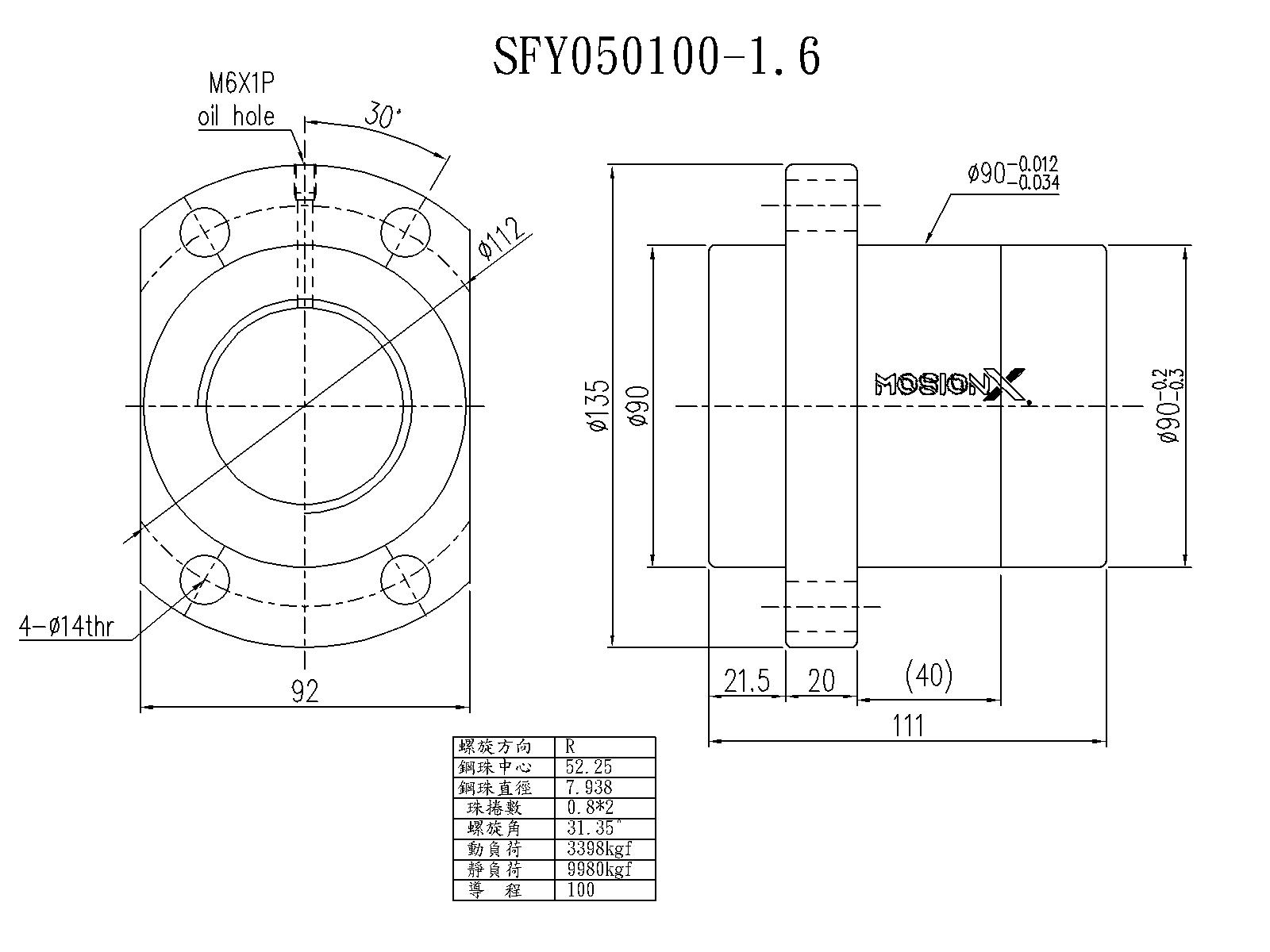

| SFY | SFY050100-1.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 50 | 100 | 3398 | 9980 | 35 | 尺寸图 | CAD/3D |
| SFY | SFY050100-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 50 | 100 | 6824 | 22455 | 72 | 尺寸图 | CAD/3D |
| SFYA | SFYA01616-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 16 | 16 | 1073 | 2551 | 31 | 尺寸图 | CAD/3D |
| SFYA | SFYA01616-5.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 16 | 16 | 1568 | 3968 | 47 | 尺寸图 | — |

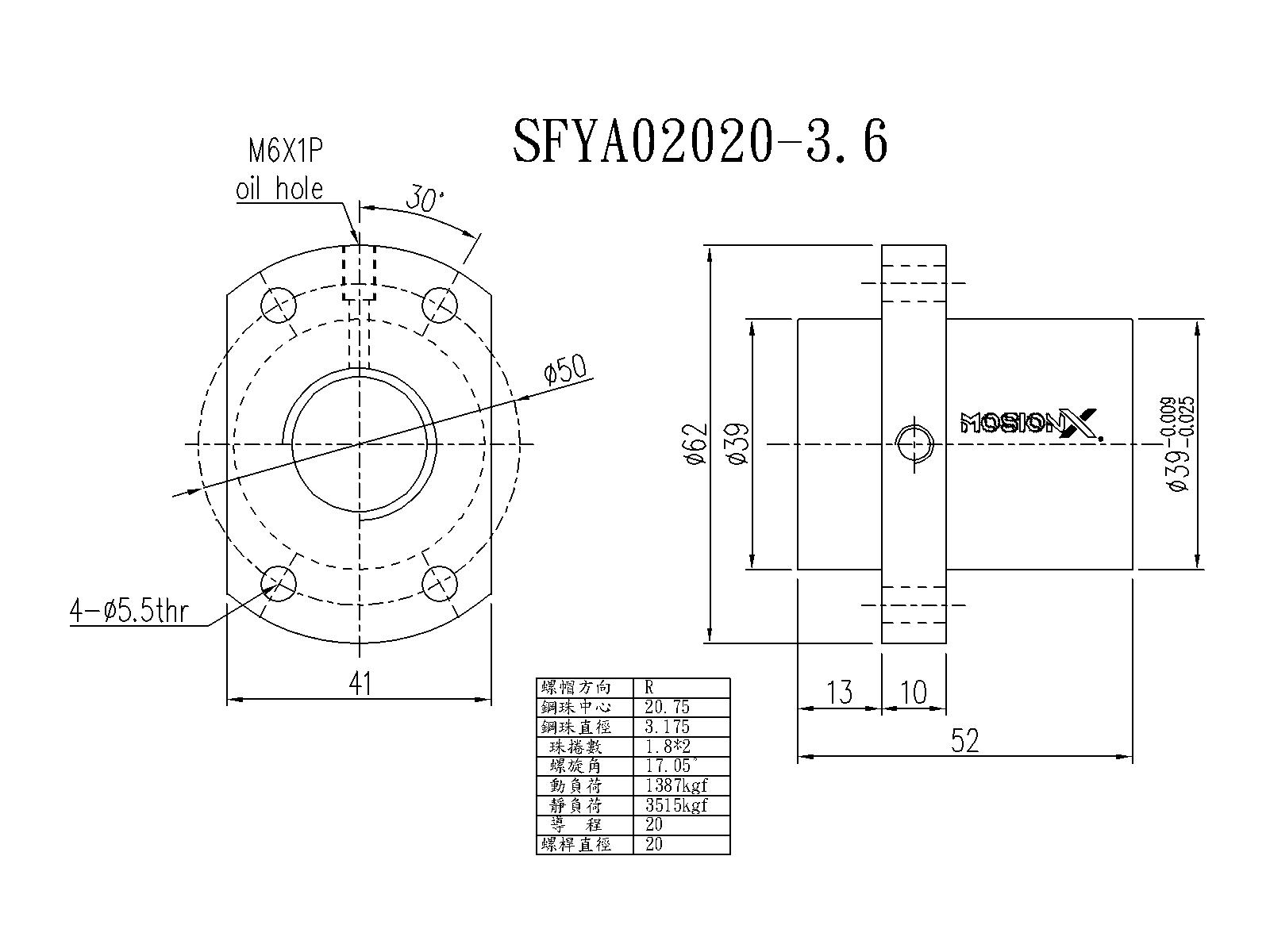

| SFYA | SFYA02020-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 20 | 20 | 1387 | 3515 | 37 | 尺寸图 | CAD/3D |
| SFYA | SFYA02020-5.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 20 | 20 | 2029 | 5468 | 56 | 尺寸图 | — |
| SFYA | SFYA02525-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 25 | 25 | 2074 | 5494 | 45 | 尺寸图 | CAD/3D |

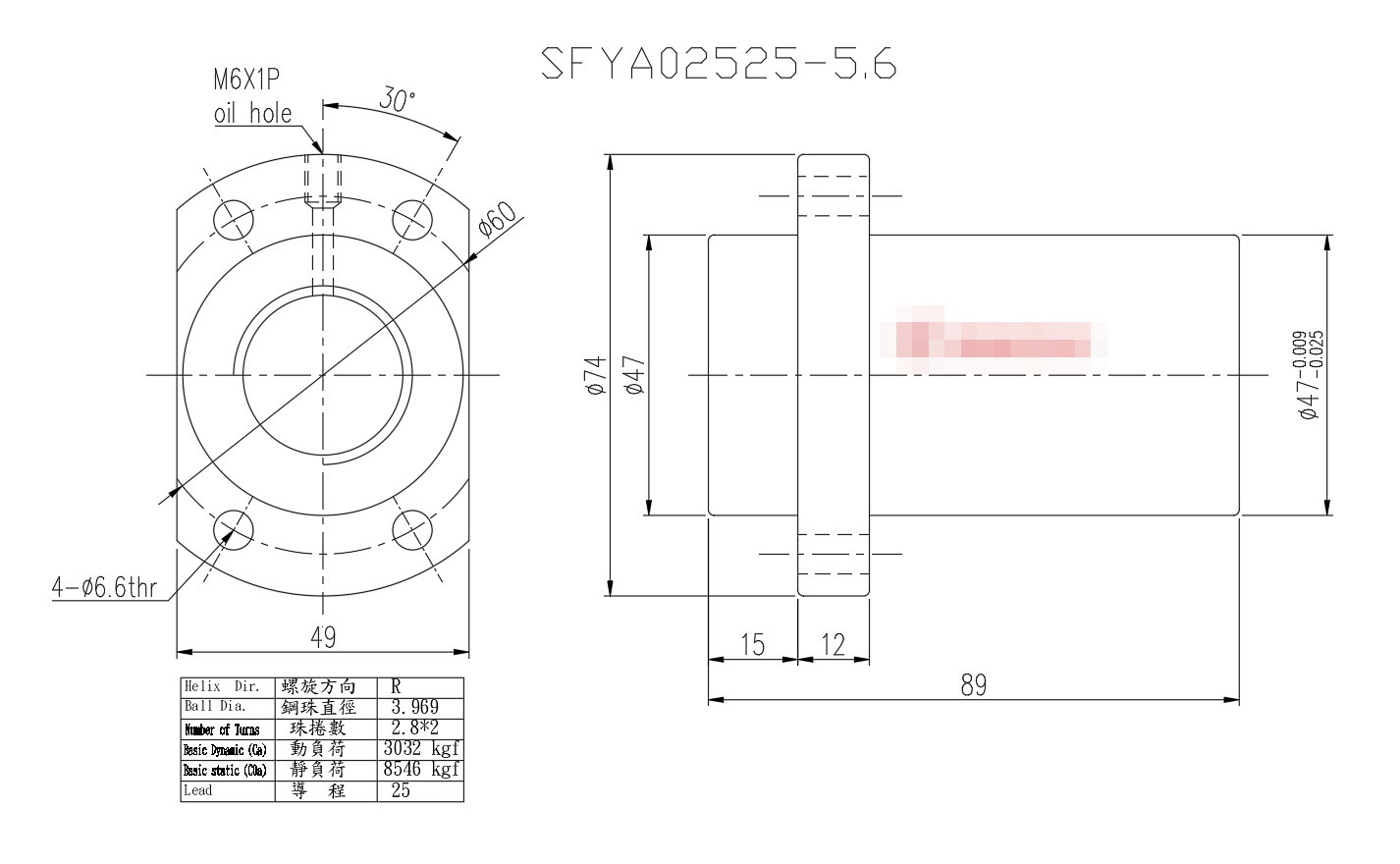

| SFYA | SFYA02525-5.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 25 | 25 | 3032 | 8546 | 69 | 尺寸图 | — |
| SFYA | SFYA03232-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 32 | 32 | 3021 | 8690 | 58 | 尺寸图 | CAD/3D |
| SFYA | SFYA03232-5.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 32 | 32 | 4417 | 13517 | 88 | 尺寸图 | — |
| SFYA | SFYA04040-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 40 | 40 | 4831 | 14062 | 70 | 尺寸图 | CAD/3D |

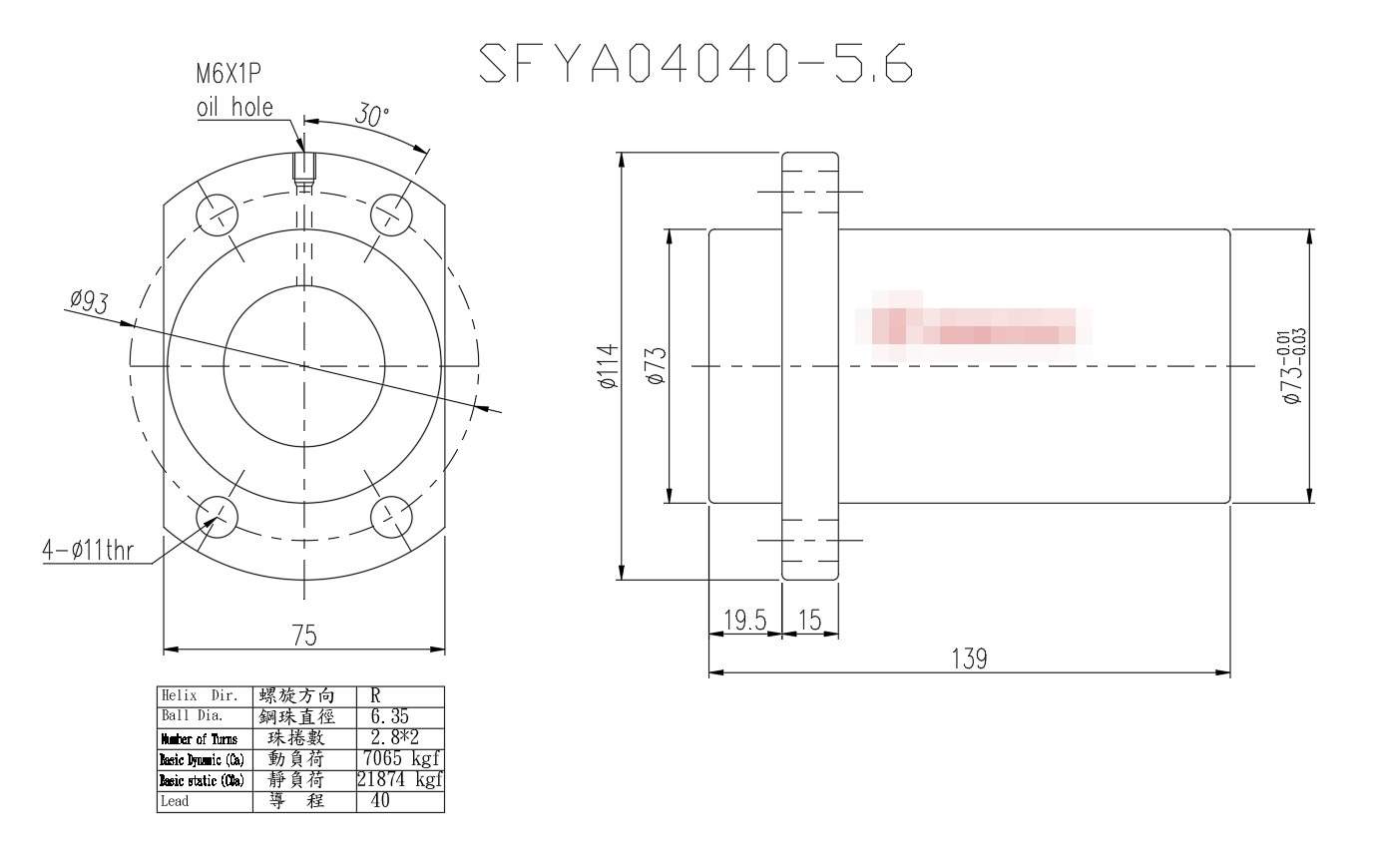

| SFYA | SFYA04040-5.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 40 | 40 | 7065 | 21874 | 106 | 尺寸图 | — |
| SFYA | SFYA05050-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 50 | 50 | 7220 | 21974 | 86 | 尺寸图 | — |

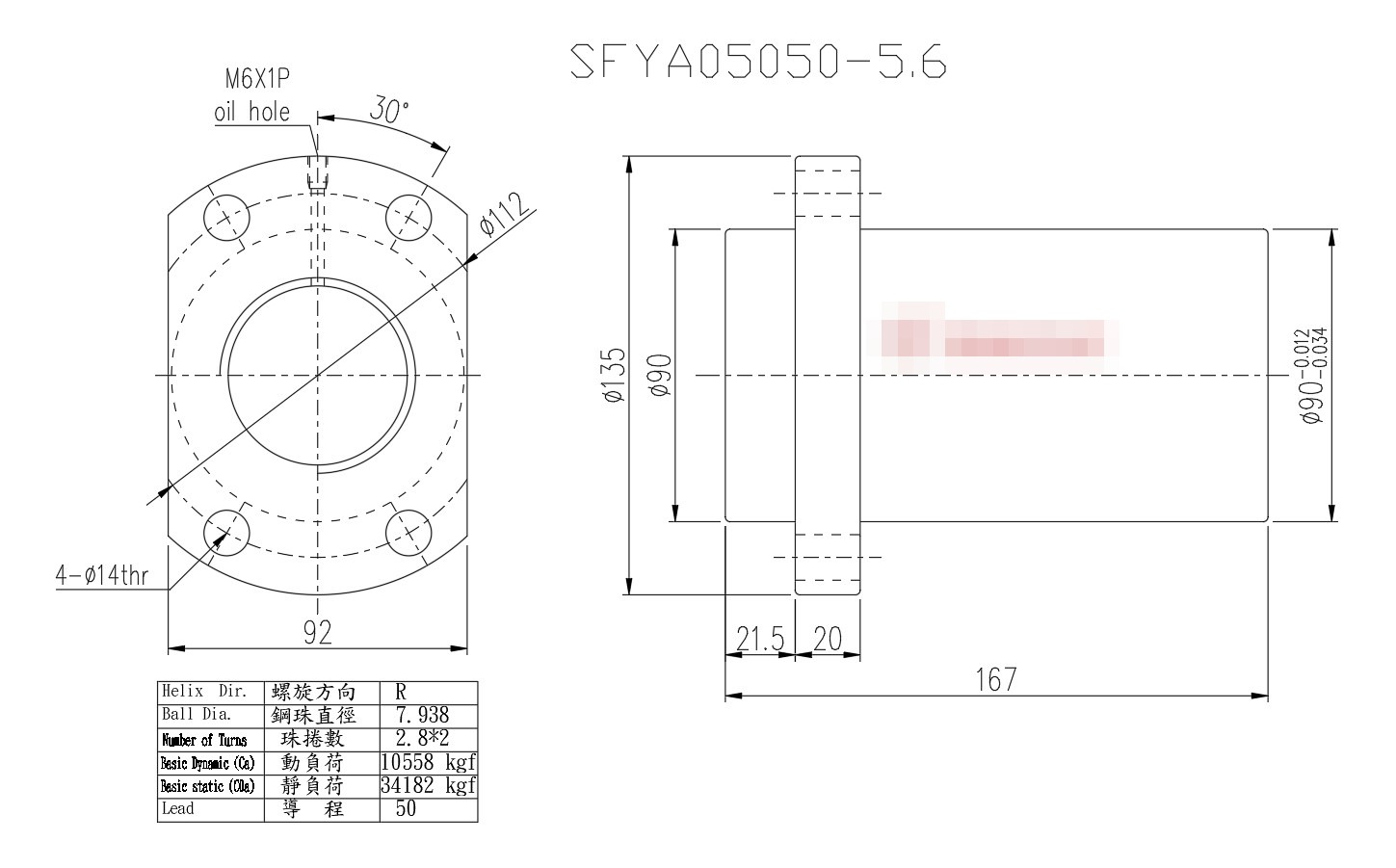

| SFYA | SFYA05050-5.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 50 | 50 | 10558 | 34182 | 131 | 尺寸图 | — |
| SFYA | SFYA01632-1.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 16 | 32 | 493 | 1116 | 11 | 尺寸图 | CAD/3D |
| SFYA | SFYA01632-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 16 | 32 | 989 | 2511 | 23 | 尺寸图 | — |

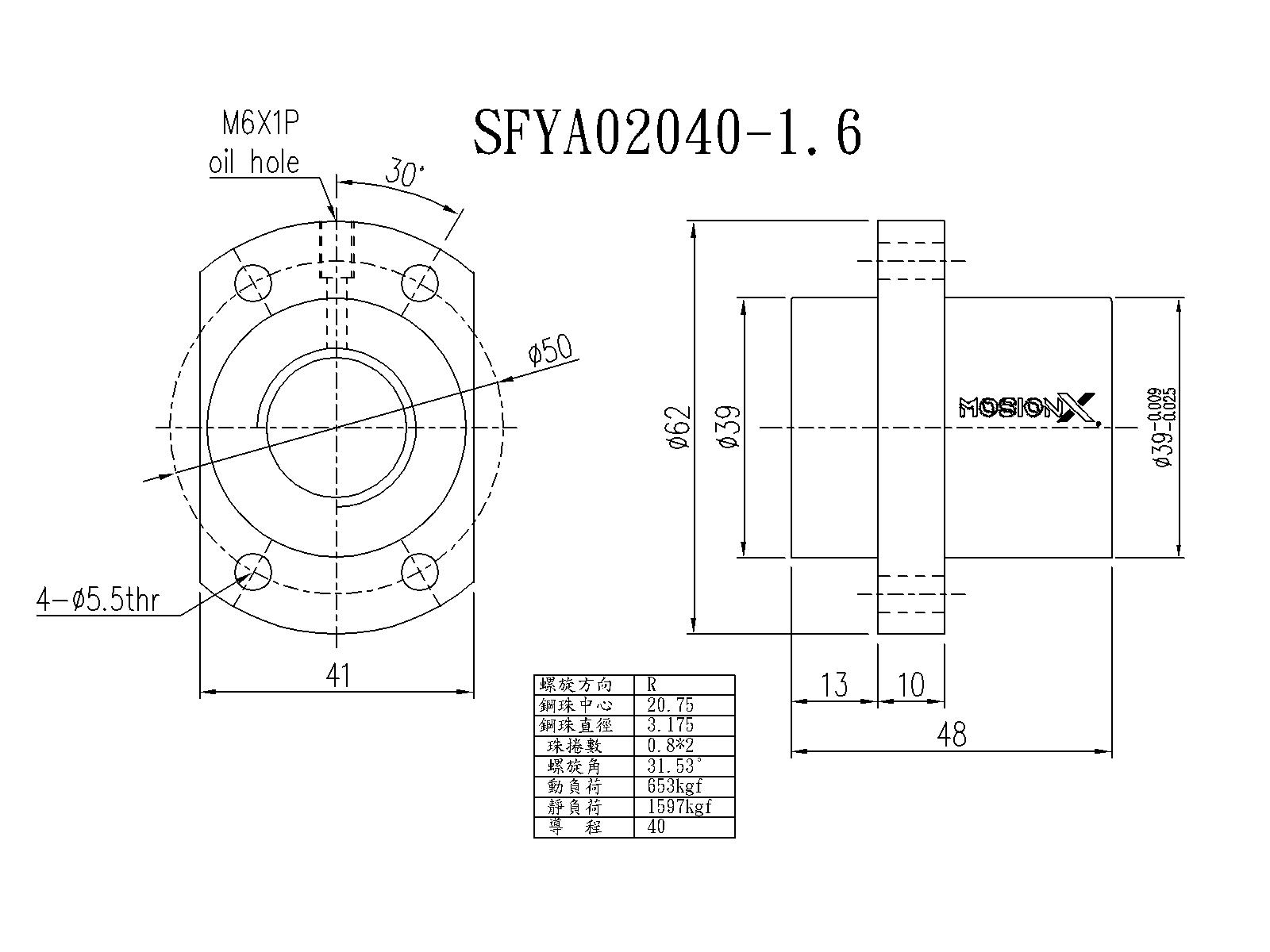

| SFYA | SFYA02040-1.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 20 | 40 | 653 | 1597 | 15 | 尺寸图 | CAD/3D |
| SFYA | SFYA02040-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 20 | 40 | 1311 | 3592 | 30 | 尺寸图 | — |

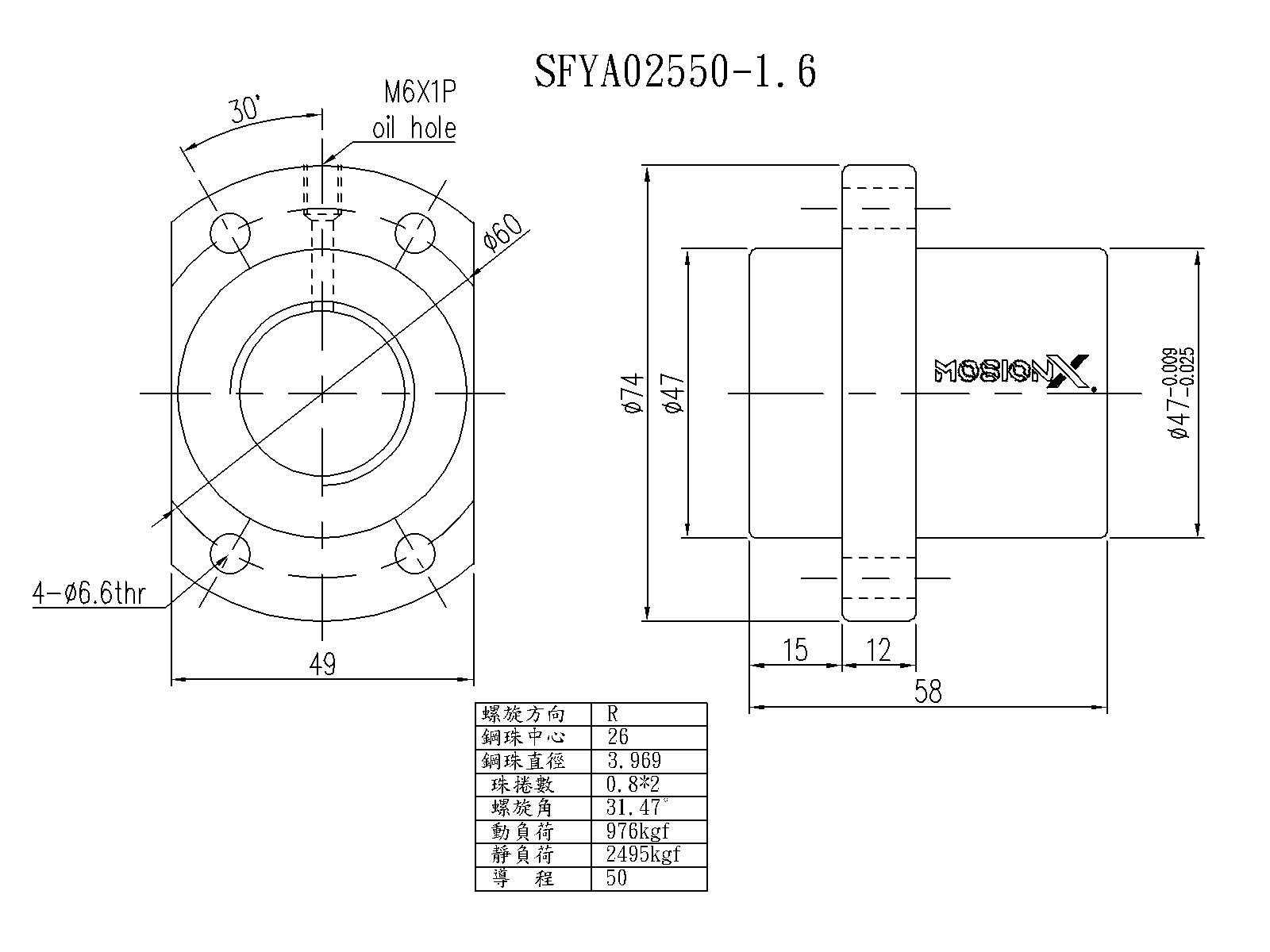

| SFYA | SFYA02550-1.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 25 | 50 | 976 | 2495 | 19 | 尺寸图 | CAD/3D |

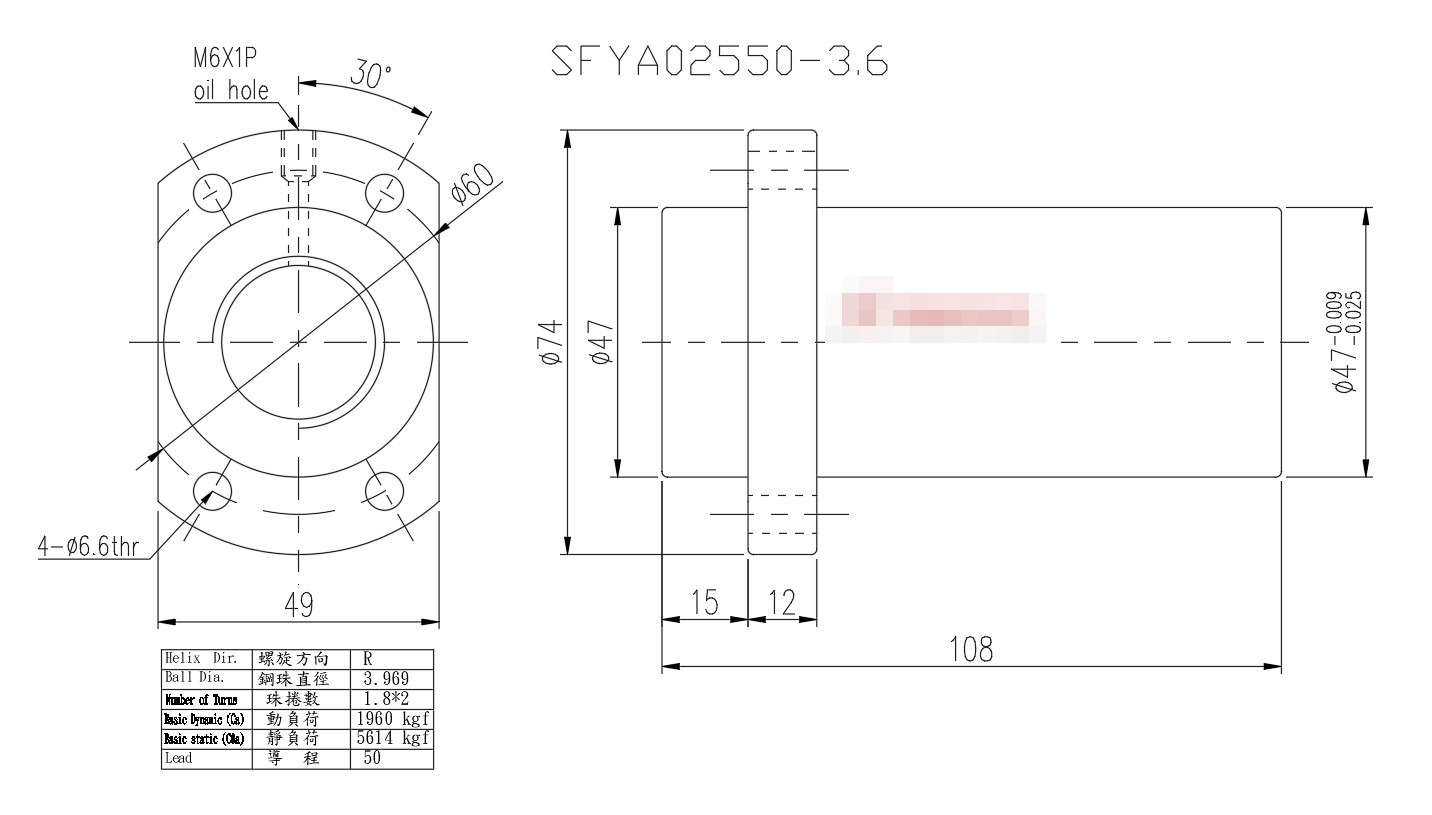

| SFYA | SFYA02550-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 25 | 50 | 1960 | 5614 | 32 | 尺寸图 | — |
| SFYA | SFYA03264-1.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 32 | 64 | 1374 | 3571 | 22 | 尺寸图 | CAD/3D |

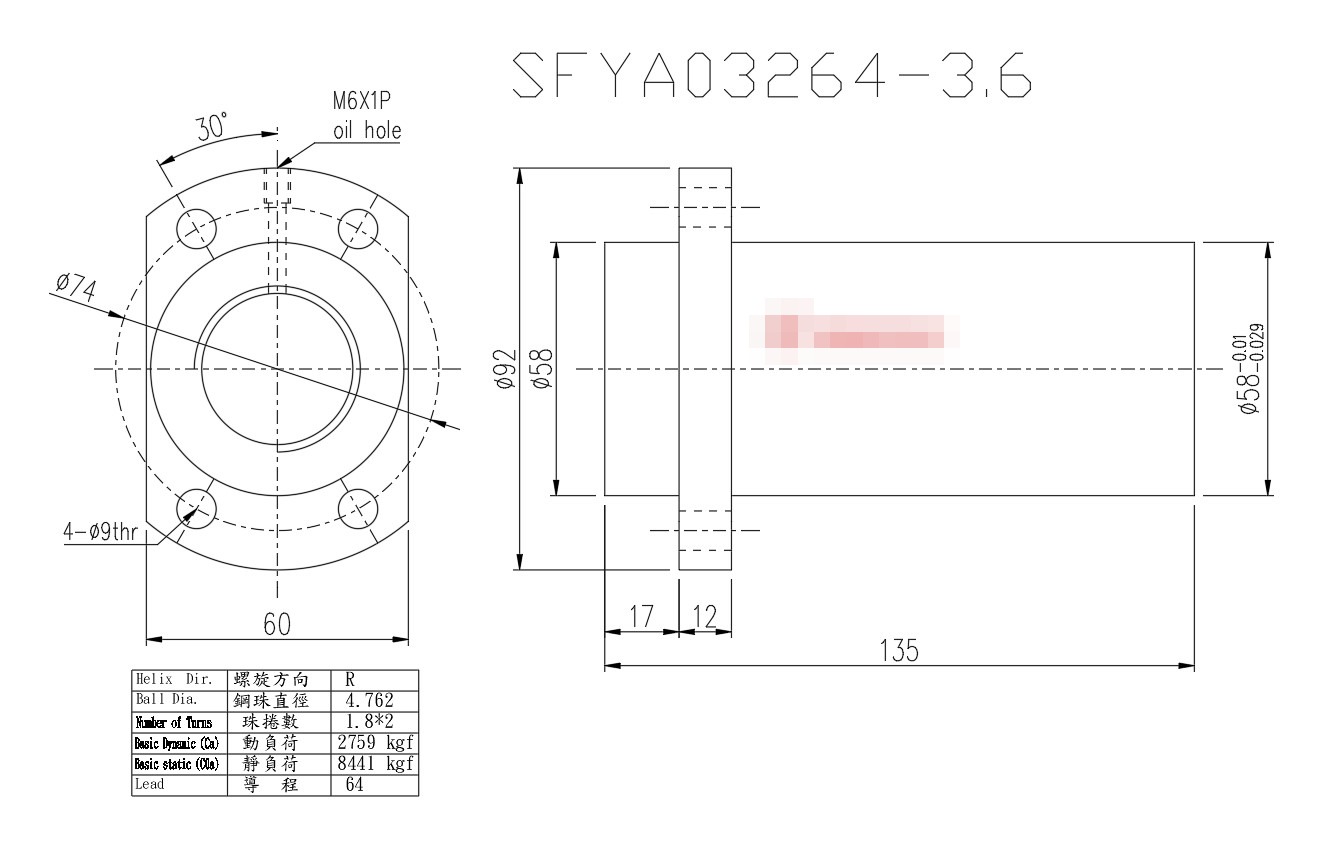

| SFYA | SFYA03264-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 32 | 64 | 2759 | 8441 | 46 | 尺寸图 | — |
| SFYA | SFYA04080-1.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 40 | 80 | 2273 | 6387 | 29 | 尺寸图 | CAD/3D |
| SFYA | SFYA04080-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 40 | 80 | 4566 | 14370 | 50 | 尺寸图 | — |
| SFYA | SFYA050100-1.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 50 | 100 | 3398 | 9980 | 35 | 尺寸图 | CAD/3D |

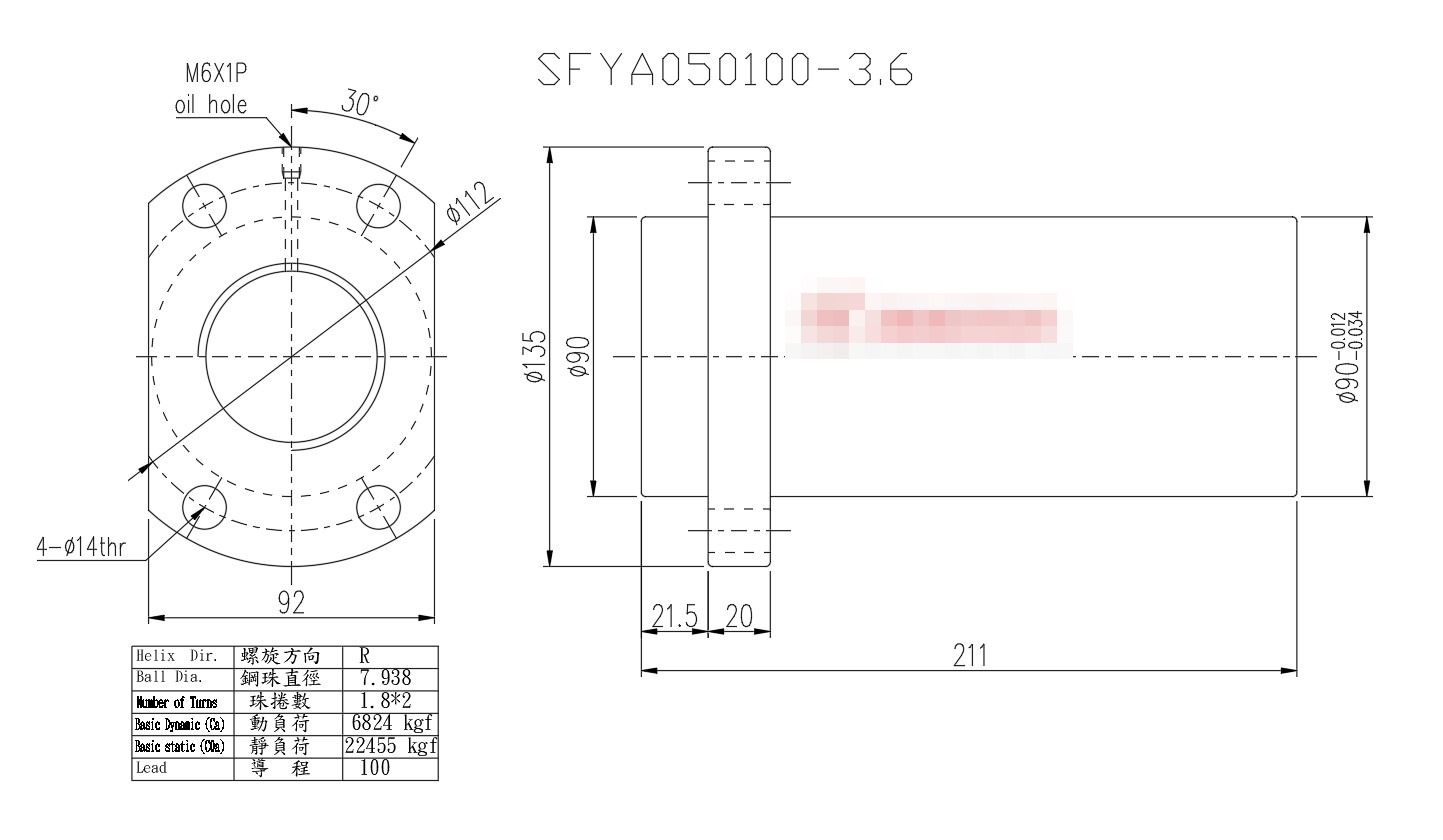

| SFYA | SFYA050100-3.6 | 精密研磨级 | 高Dm-N值 · 端盖式循环 | 50 | 100 | 6824 | 22455 | 72 | 尺寸图 | — |

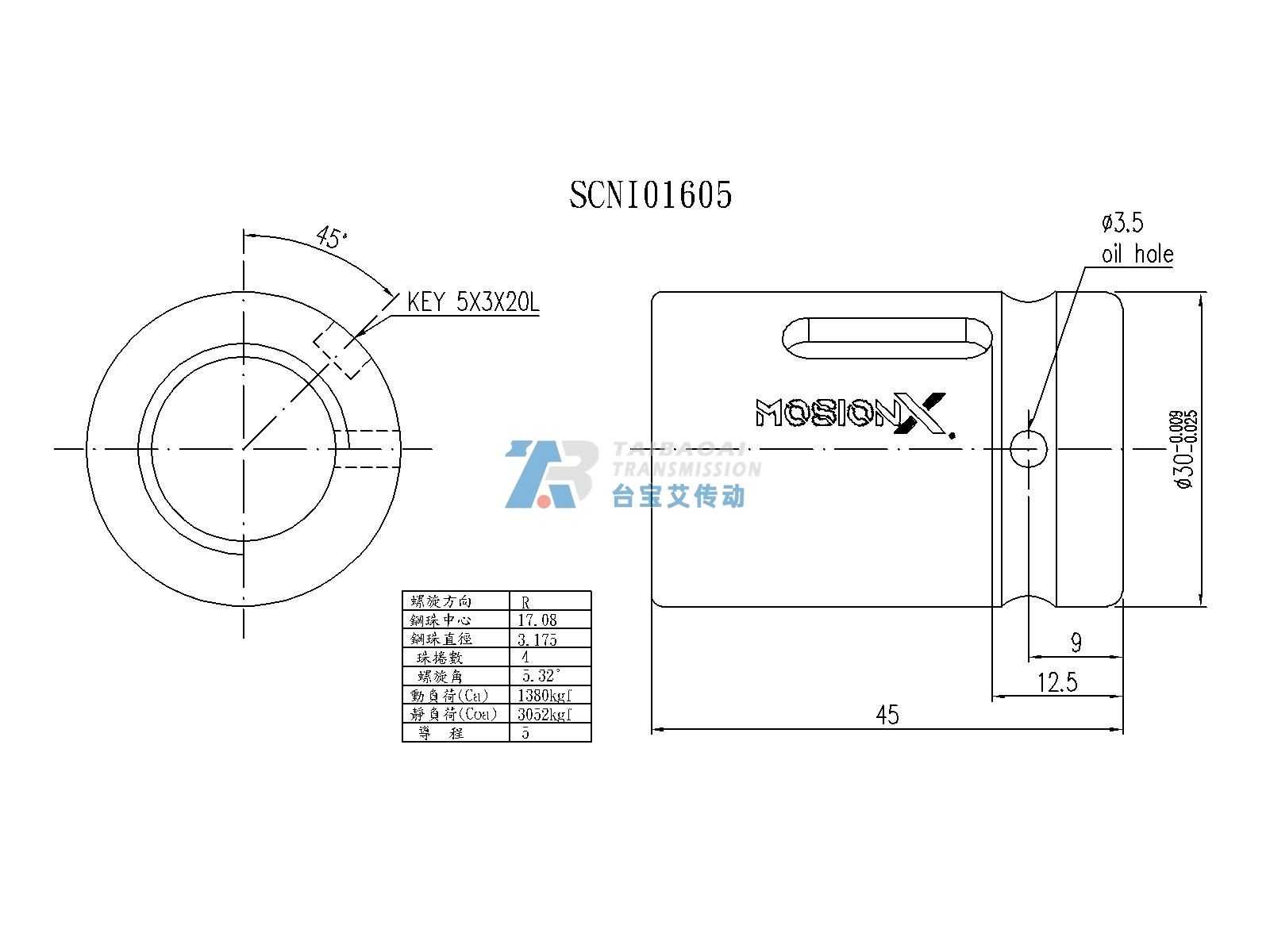

| SCNI | SCNI01605-4 | 精密研磨级 | 标准型内循环（无法兰） | 16 | 5 | 1380 | 3052 | 33 | 尺寸图 | — |
| SCNI | SCNI02005-4 | 精密研磨级 | 标准型内循环（无法兰） | 20 | 5 | 1551 | 3875 | 39 | 尺寸图 | — |
| SCNI | SCNI02505-4 | 精密研磨级 | 标准型内循环（无法兰） | 25 | 5 | 1724 | 4904 | 45 | 尺寸图 | — |

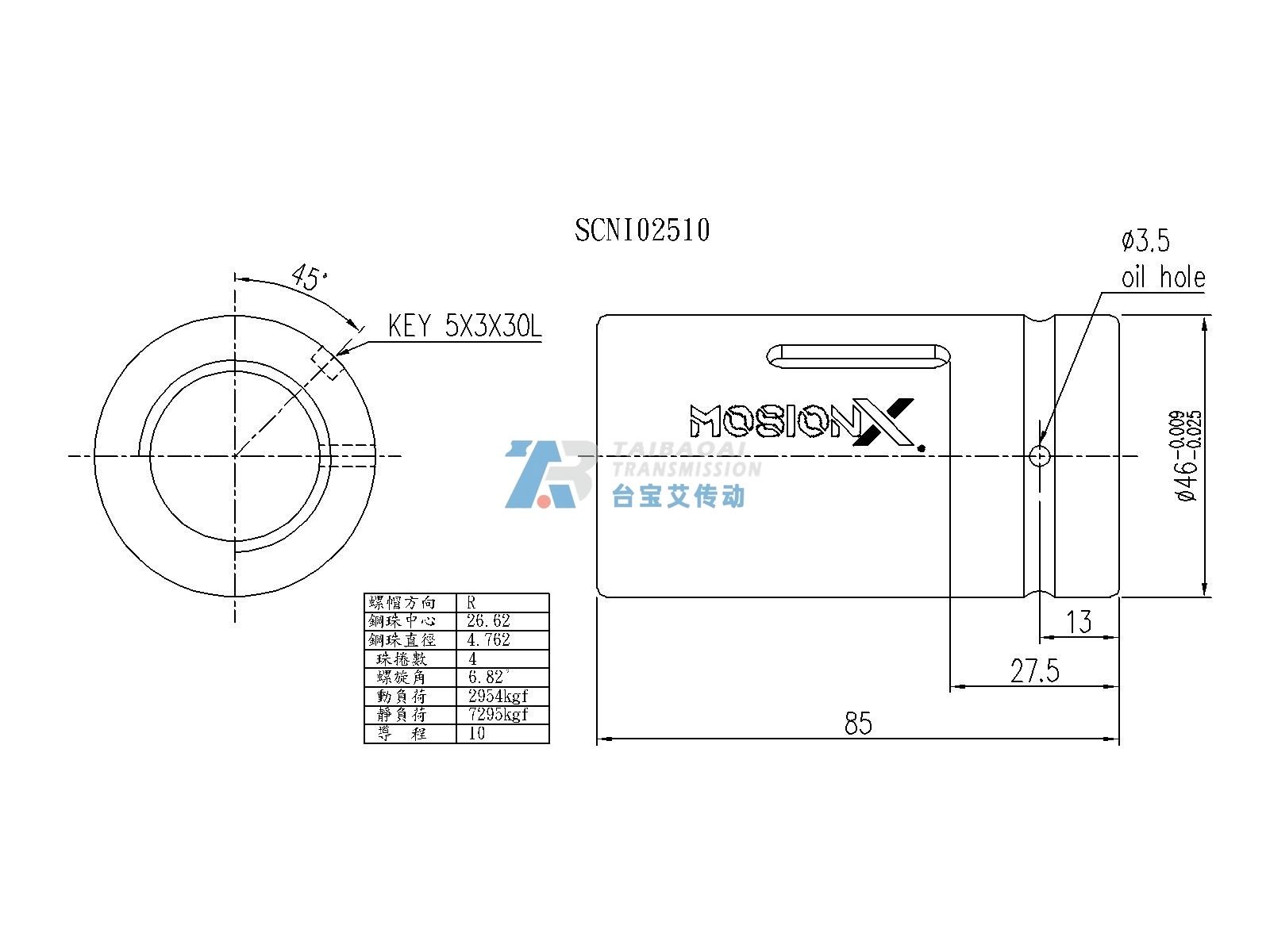

| SCNI | SCNI02510-4 | 精密研磨级 | 标准型内循环（无法兰） | 25 | 10 | 2954 | 7295 | 51 | 尺寸图 | — |

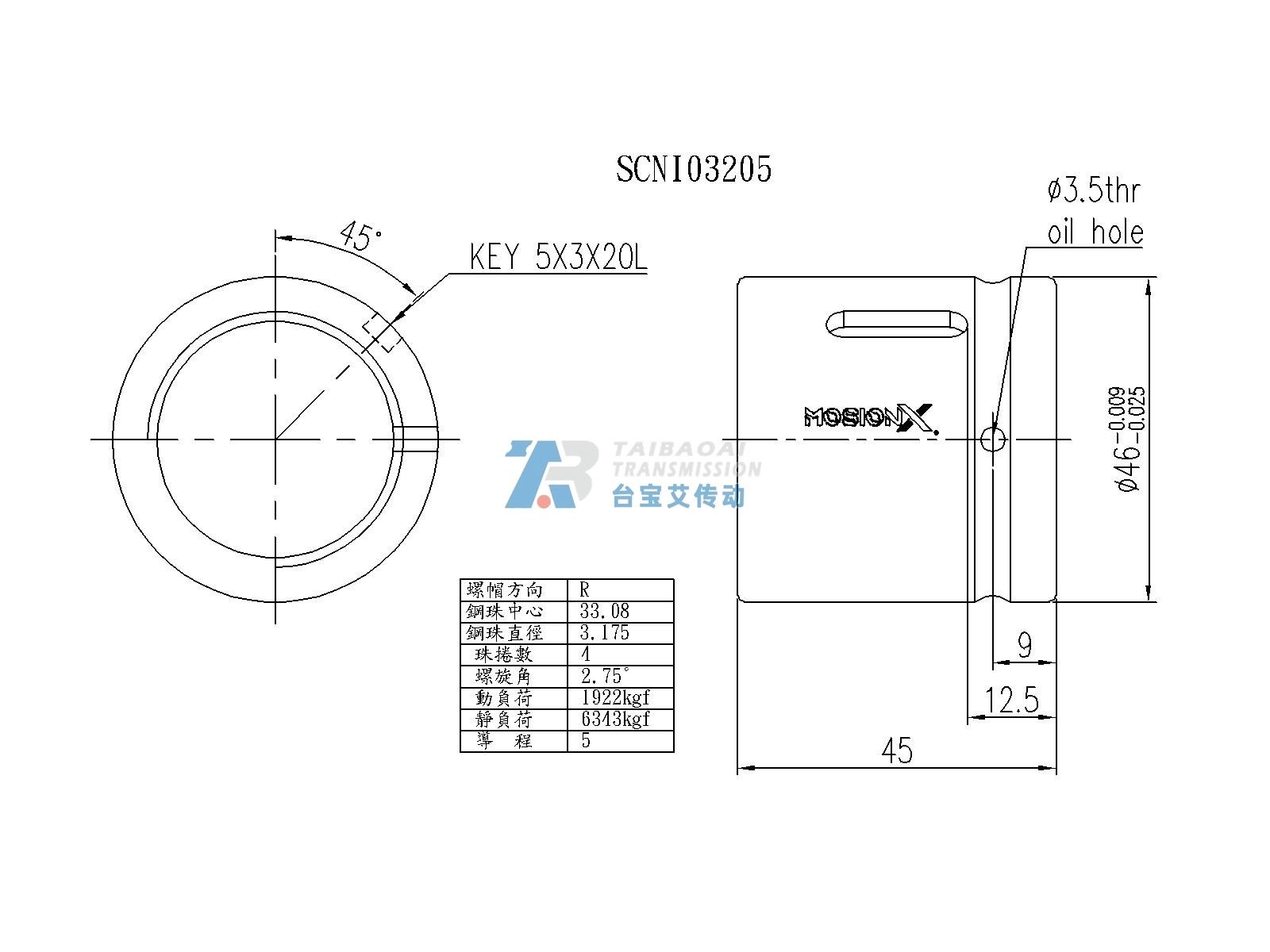

| SCNI | SCNI03205-4 | 精密研磨级 | 标准型内循环（无法兰） | 32 | 5 | 1922 | 6343 | 52 | 尺寸图 | — |
| SCNI | SCNI03210-4 | 精密研磨级 | 标准型内循环（无法兰） | 32 | 10 | 4805 | 12208 | 62 | 尺寸图 | — |

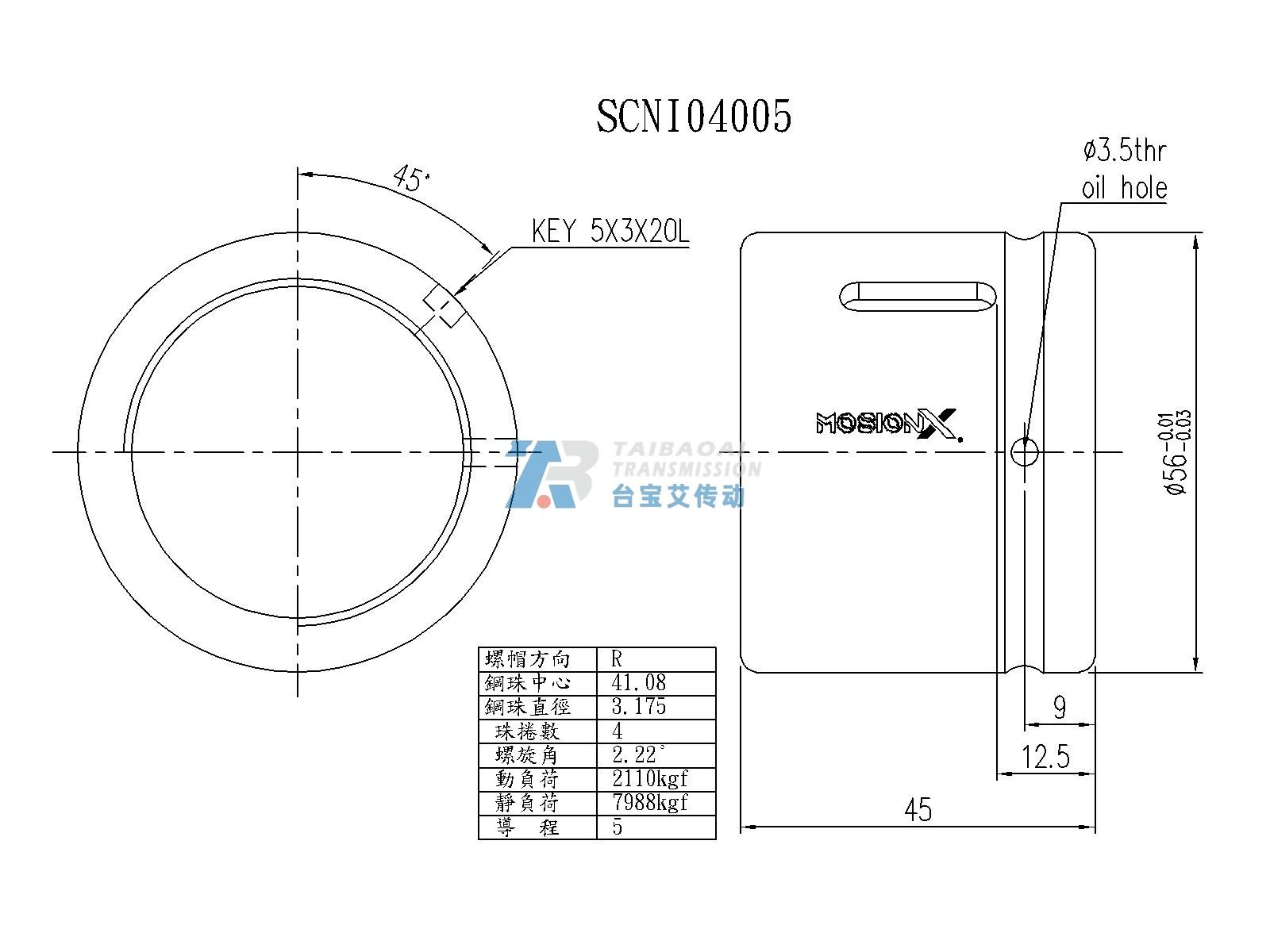

| SCNI | SCNI04005-4 | 精密研磨级 | 标准型内循环（无法兰） | 40 | 5 | 2110 | 7988 | 59 | 尺寸图 | — |
| SCNI | SCNI04010-4 | 精密研磨级 | 标准型内循环（无法兰） | 40 | 10 | 5399 | 15500 | 72 | 尺寸图 | — |

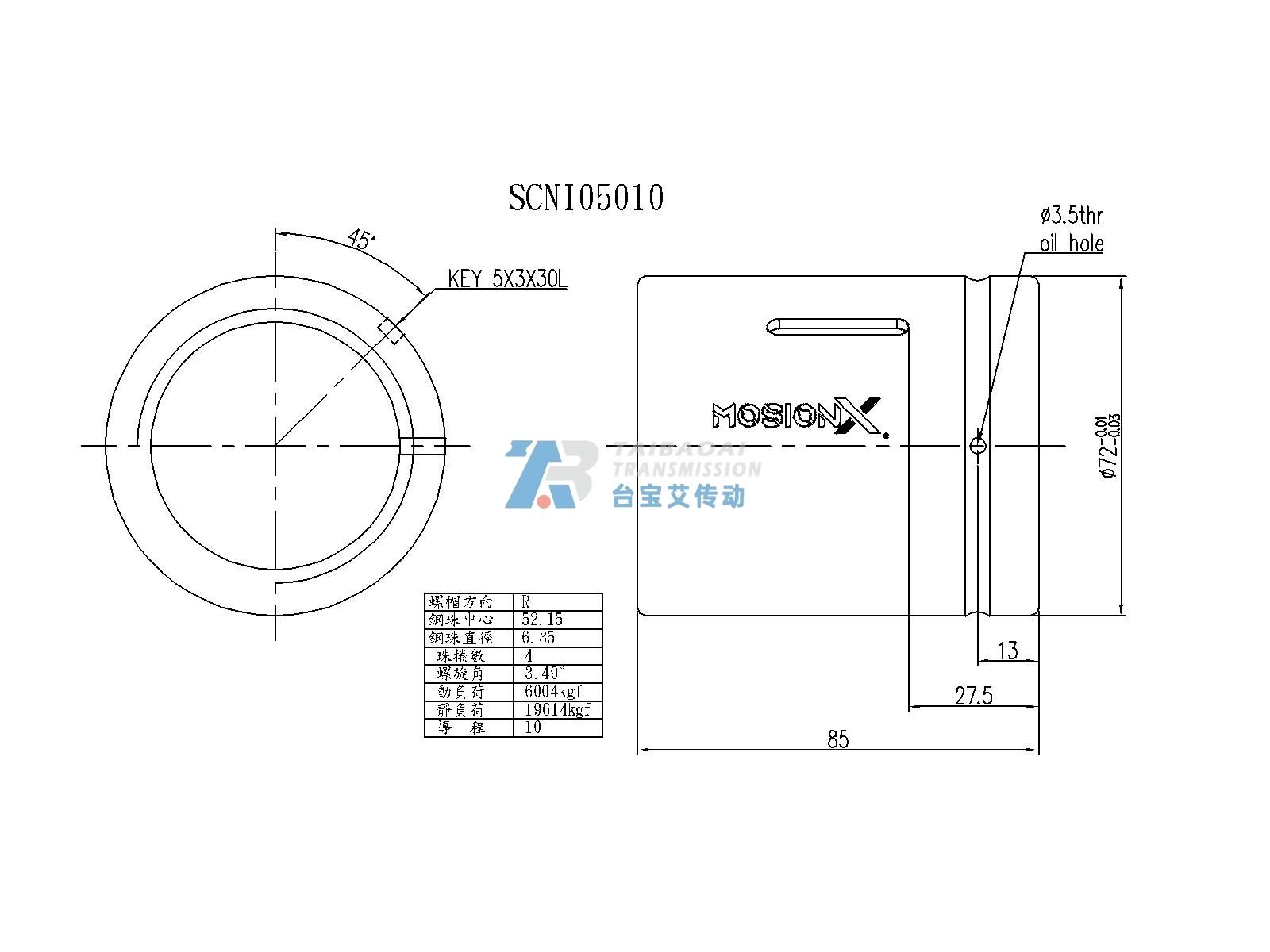

| SCNI | SCNI05010-4 | 精密研磨级 | 标准型内循环（无法兰） | 50 | 10 | 6004 | 19614 | 83 | 尺寸图 | — |

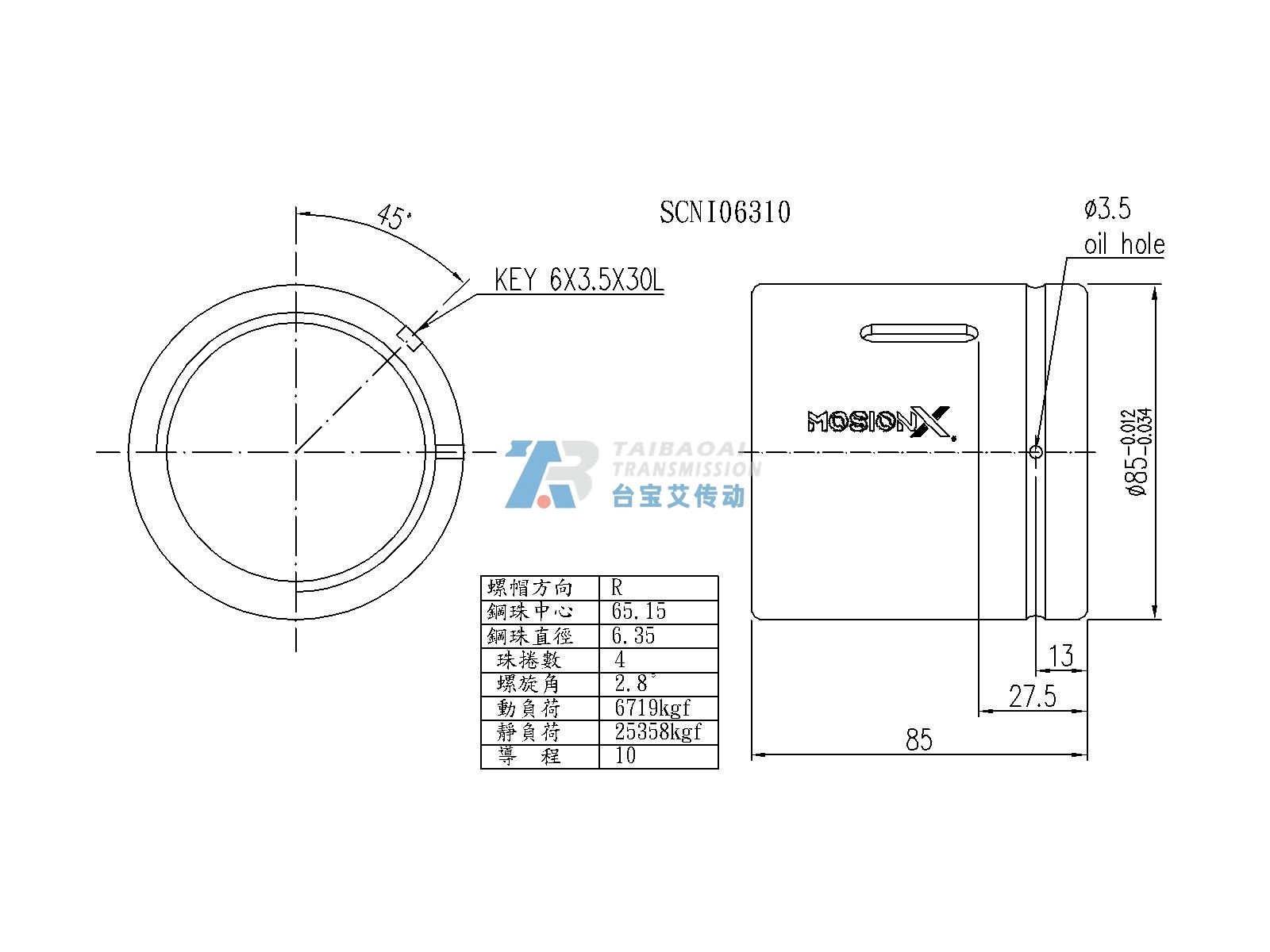

| SCNI | SCNI06310-4 | 精密研磨级 | 标准型内循环（无法兰） | 63 | 10 | 6719 | 25358 | 95 | 尺寸图 | — |
| SCNI | SCNI08010-4 | 精密研磨级 | 标准型内循环（无法兰） | 80 | 10 | 7346 | 31953 | 109 | 尺寸图 | — |

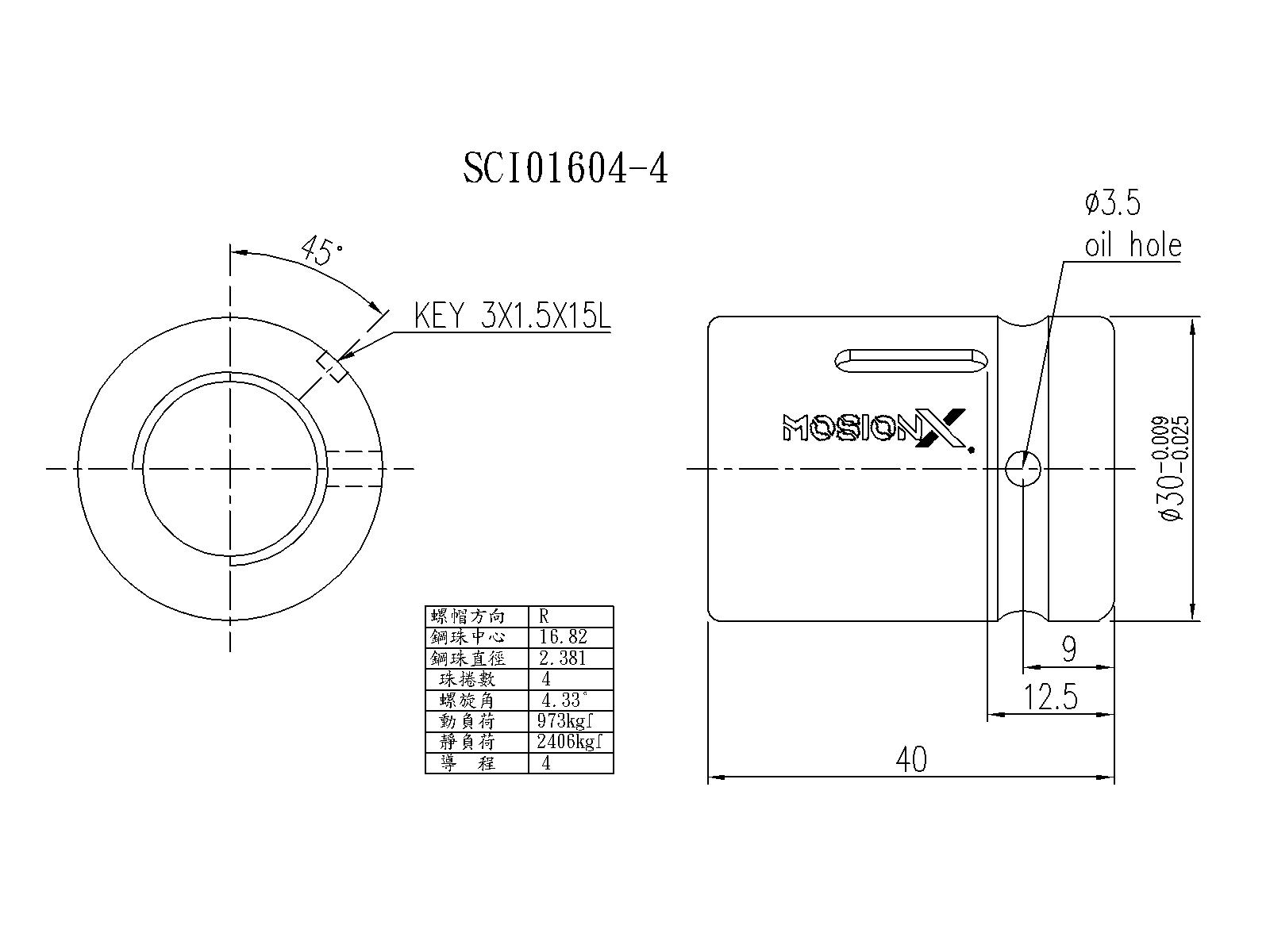

| SCI | SCI01604-4 | 精密研磨级 | 标准型内循环（无法兰） | 16 | 4 | 973 | 2406 | 32 | 尺寸图 | CAD/3D |

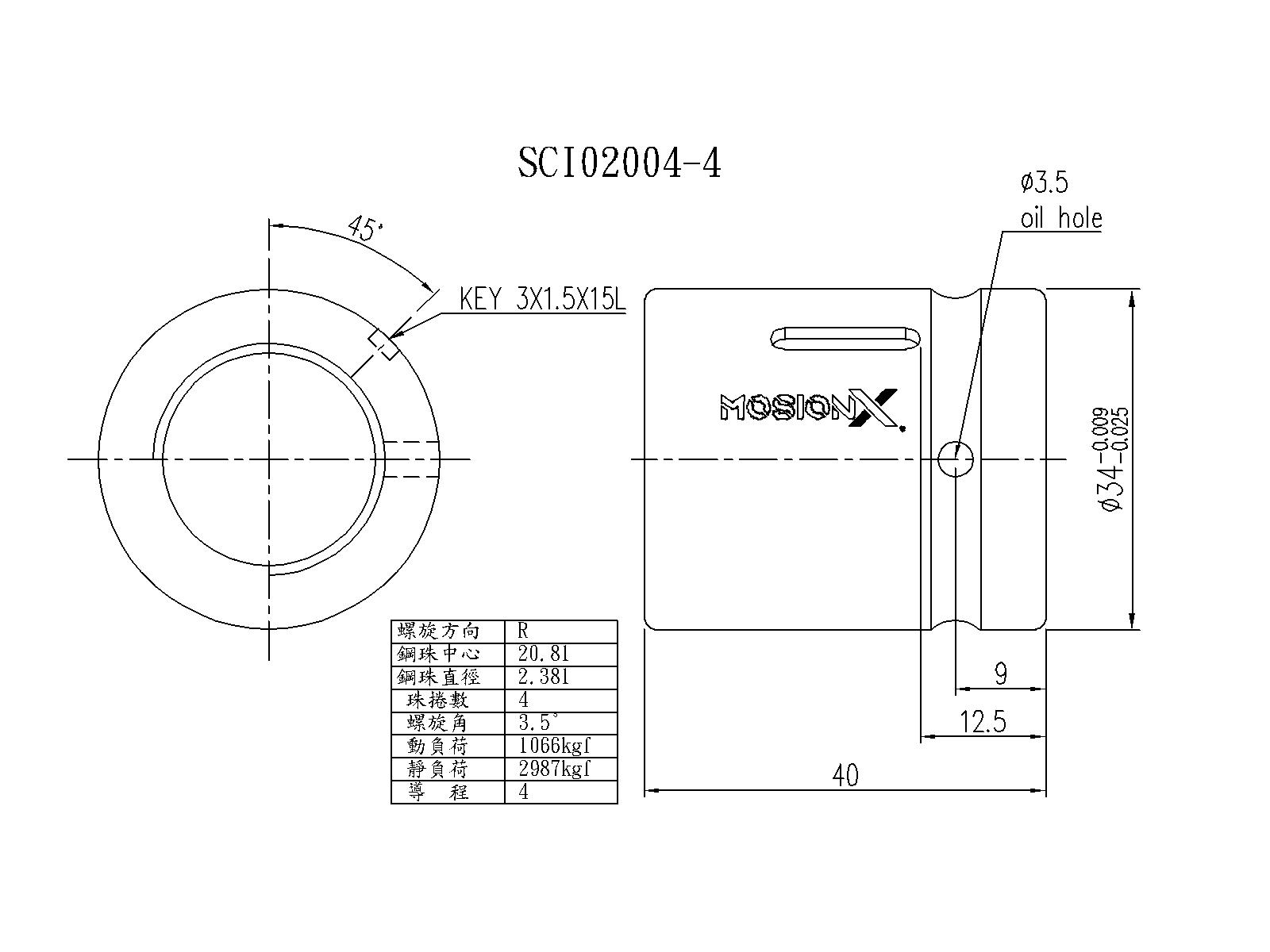

| SCI | SCI02004-4 | 精密研磨级 | 标准型内循环（无法兰） | 20 | 4 | 1066 | 2987 | 37 | 尺寸图 | CAD/3D |

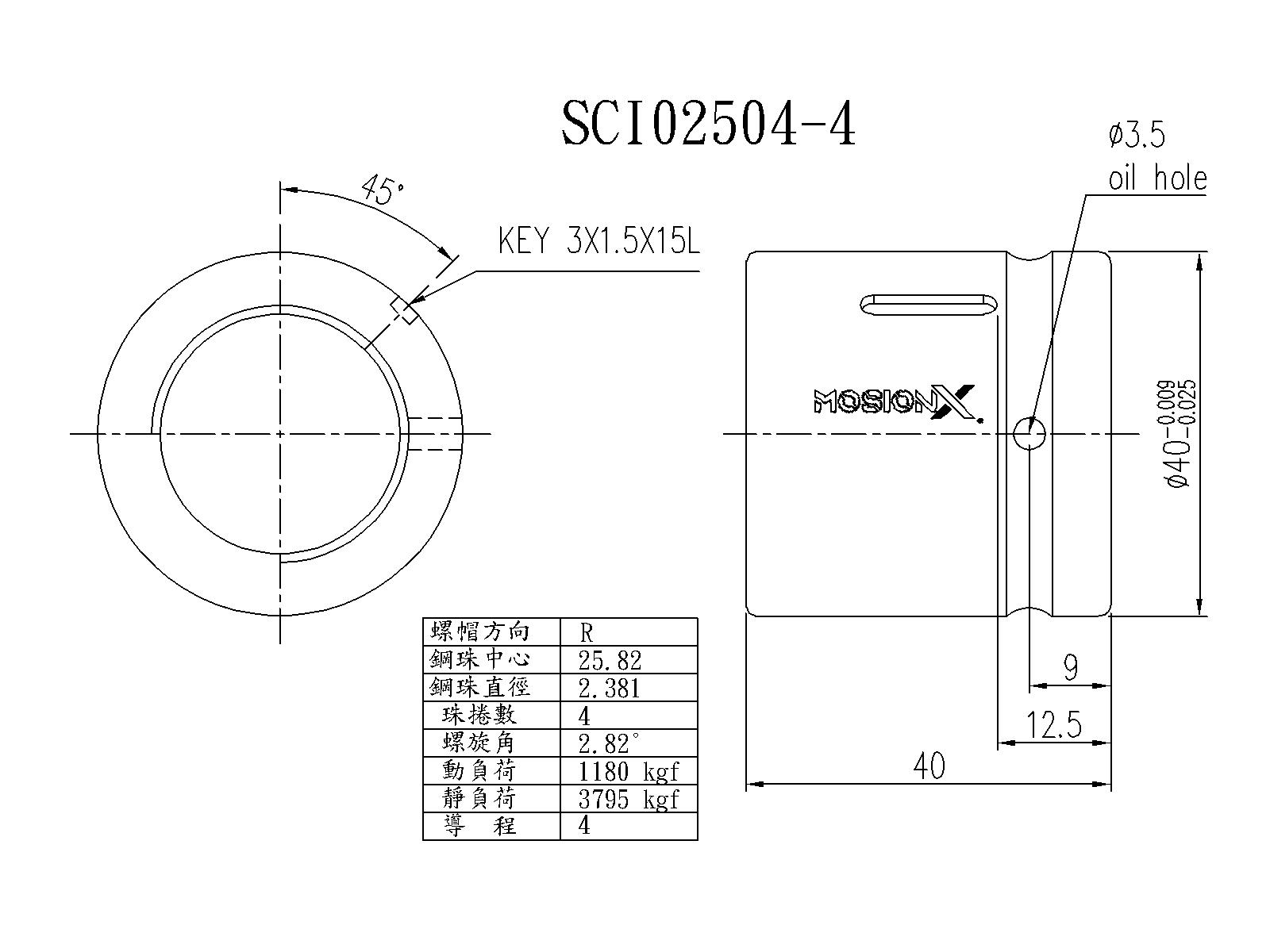

| SCI | SCI02504-4 | 精密研磨级 | 标准型内循环（无法兰） | 25 | 4 | 1180 | 3795 | 43 | 尺寸图 | CAD/3D |

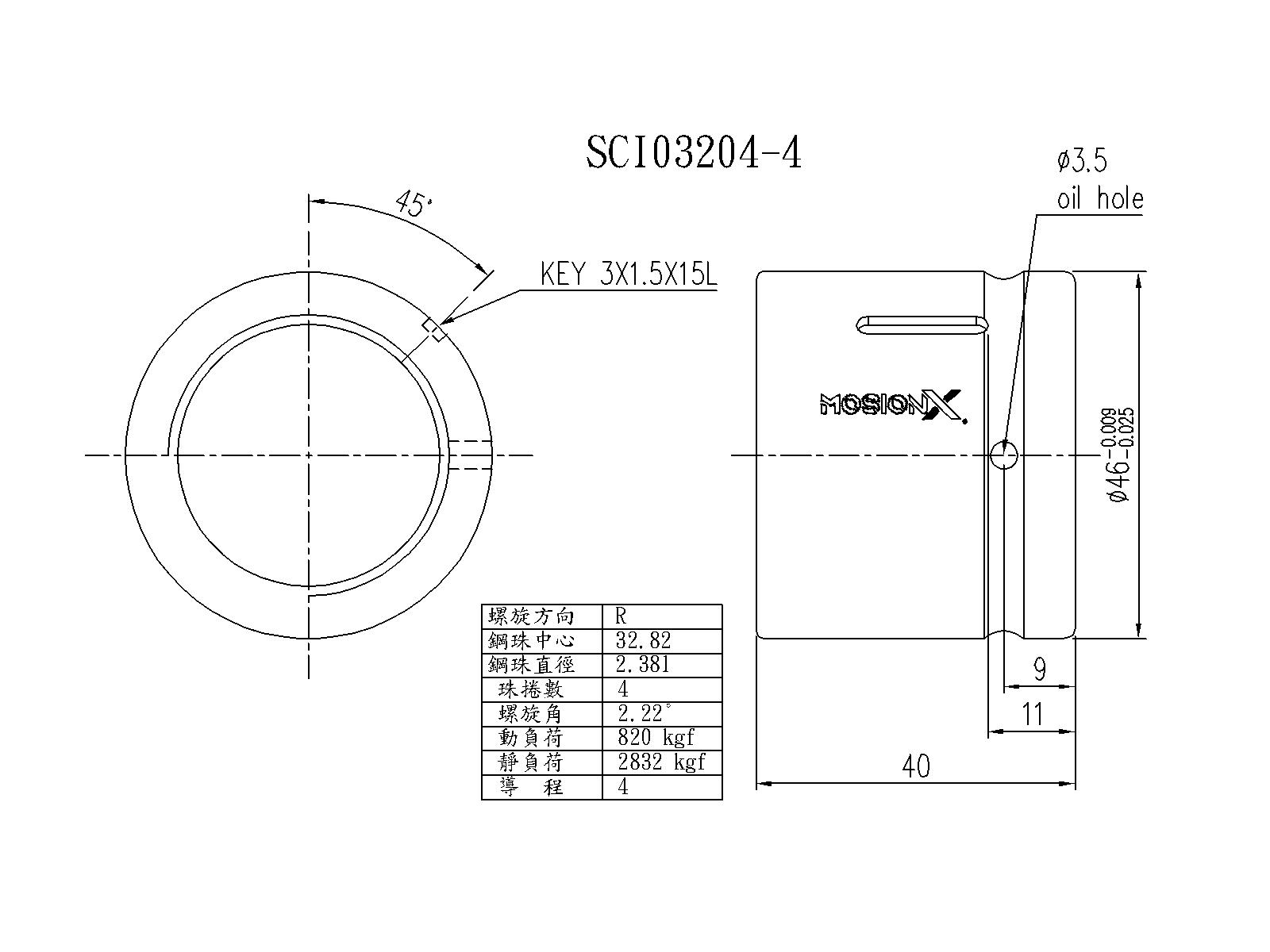

| SCI | SCI03204-4 | 精密研磨级 | 标准型内循环（无法兰） | 32 | 4 | 1296 | 4838 | 49 | 尺寸图 | CAD/3D |
| SFK | SFK00401 | 精密研磨级 | K型微小螺帽 | 4 | 1 | 64 | 97 | 5 | 尺寸图 | CAD/3D |

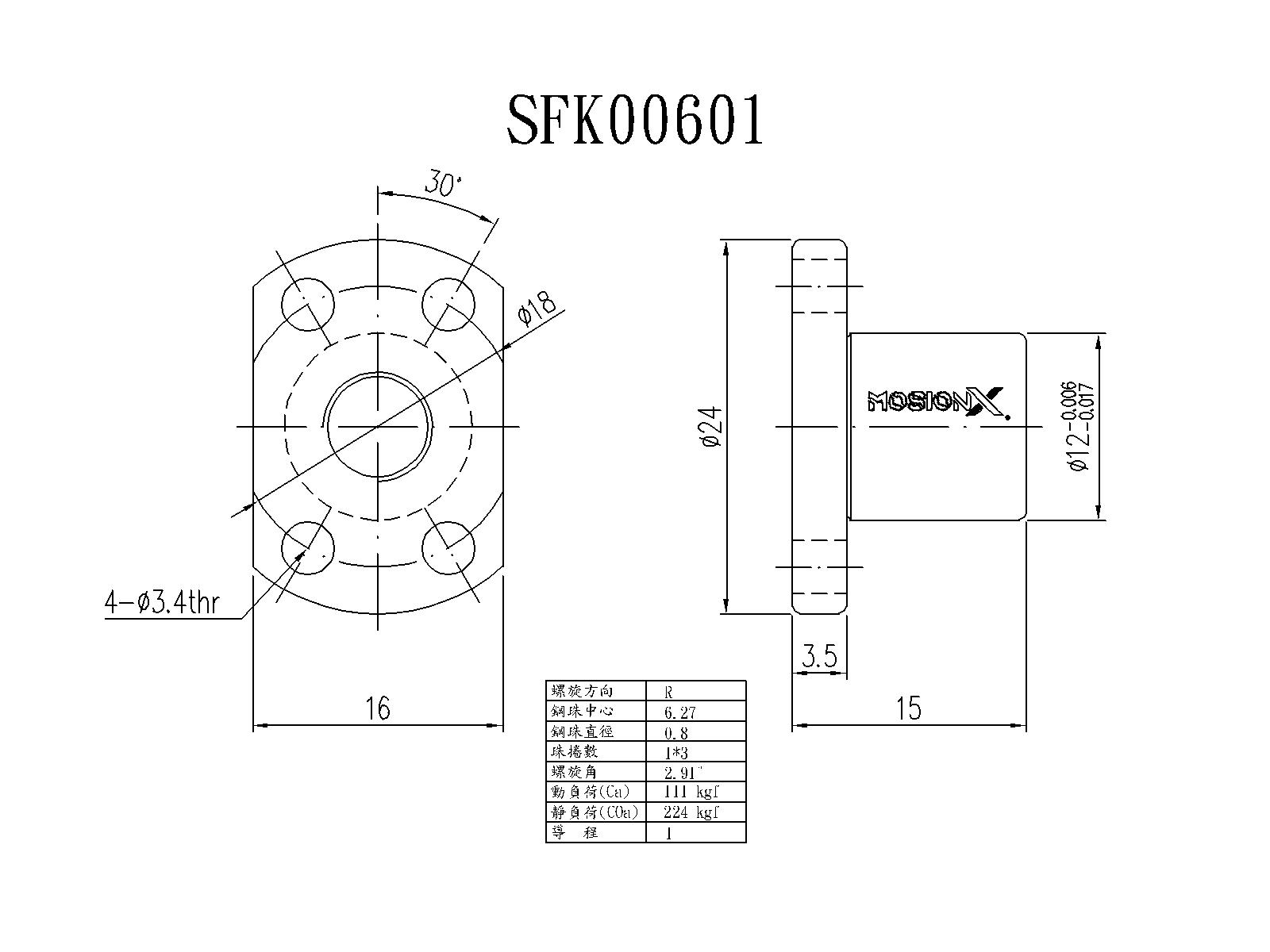

| SFK | SFK00601 | 精密研磨级 | K型微小螺帽 | 6 | 1 | 111 | 224 | 9 | 尺寸图 | CAD/3D |

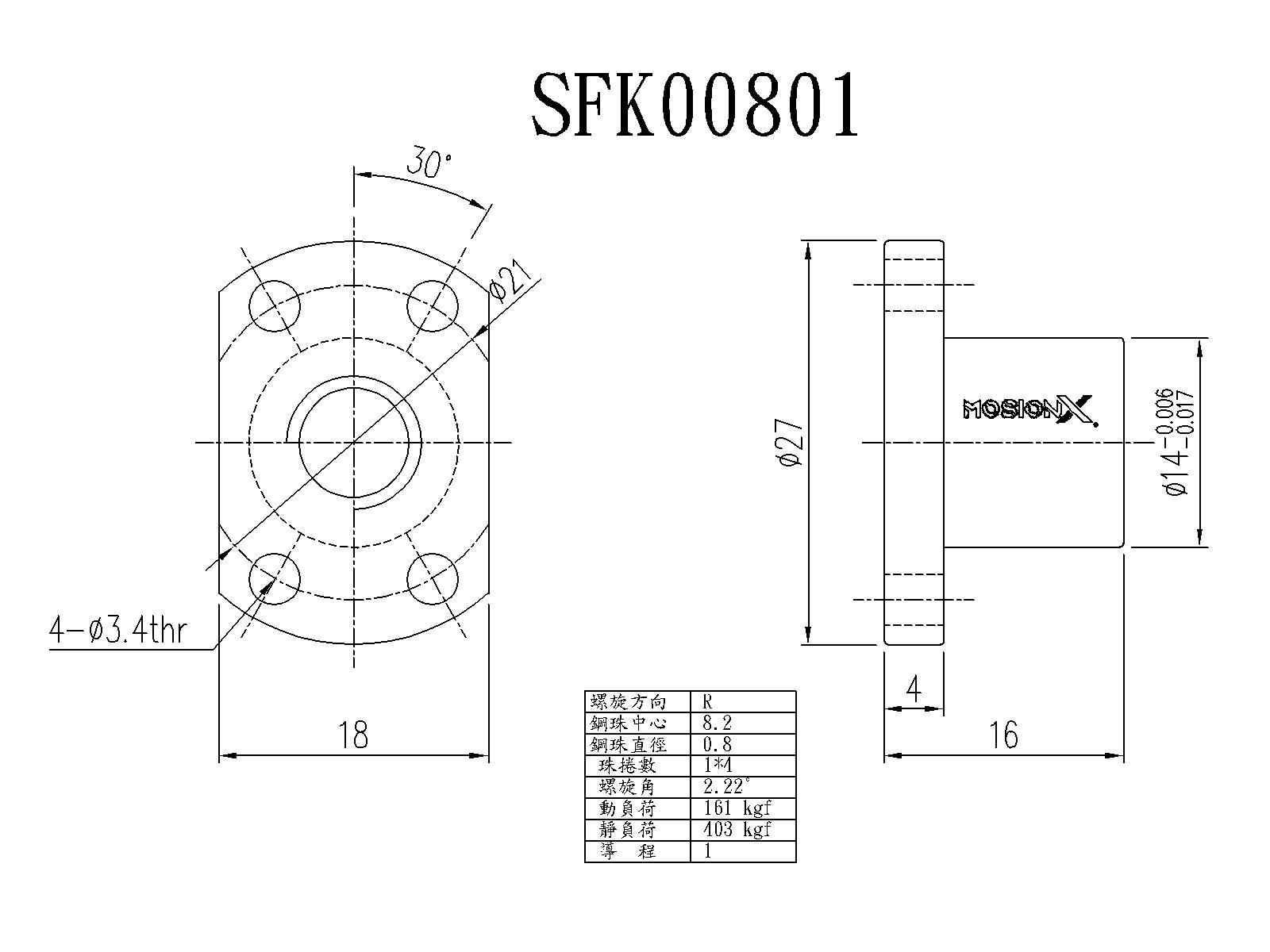

| SFK | SFK00801 | 精密研磨级 | K型微小螺帽；可订制左螺纹 | 8 | 1 | 161 | 403 | 14 | 尺寸图 | CAD/3D |
| SFK | SFK00802 | 精密研磨级 | K型微小螺帽；可订制左螺纹 | 8 | 2 | 222 | 458 | 13 | 尺寸图 | CAD/3D |

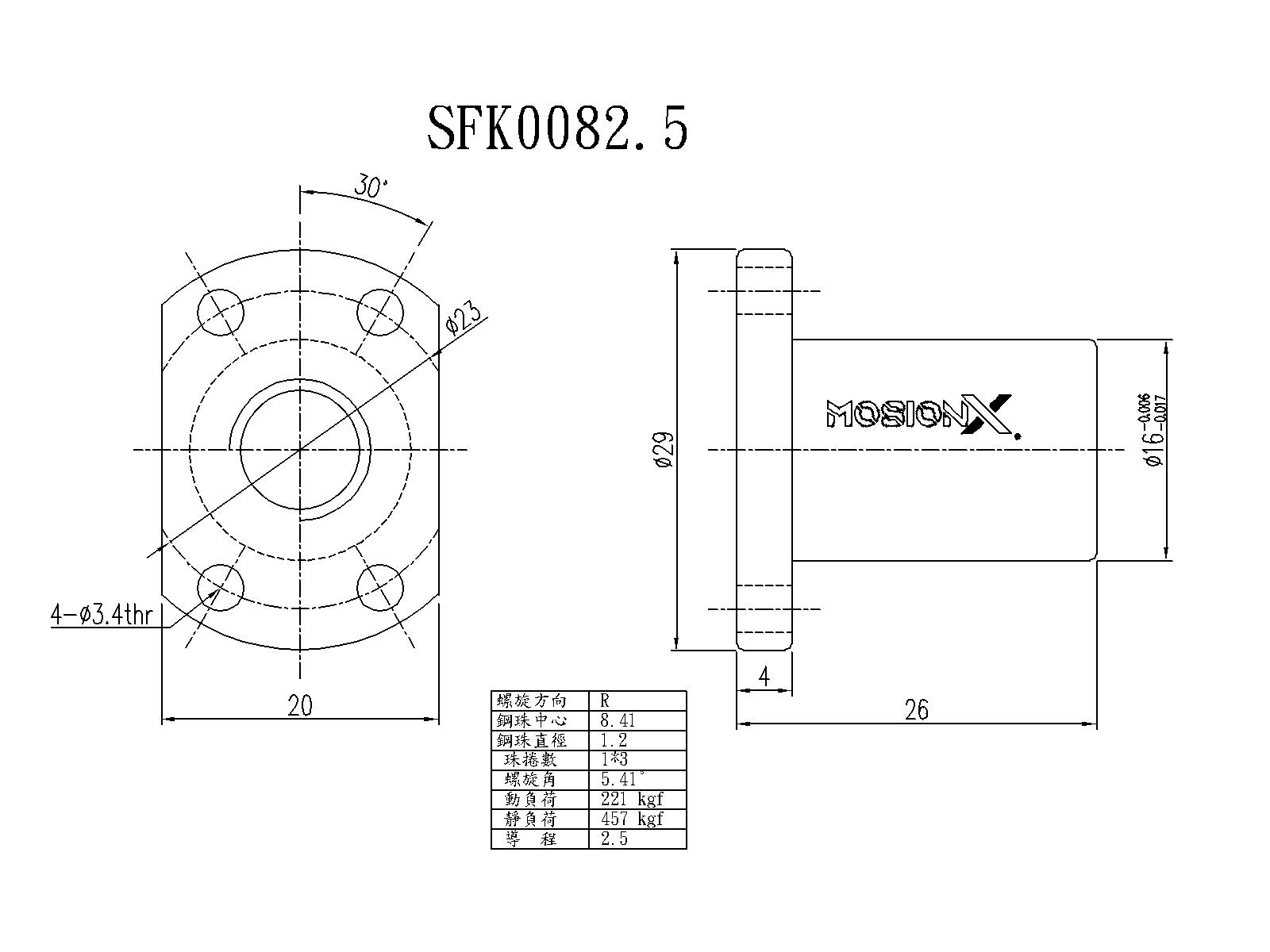

| SFK | SFK0082.5 | 精密研磨级 | K型微小螺帽 | 8 | 2.5 | 221 | 457 | 13 | 尺寸图 | CAD/3D |

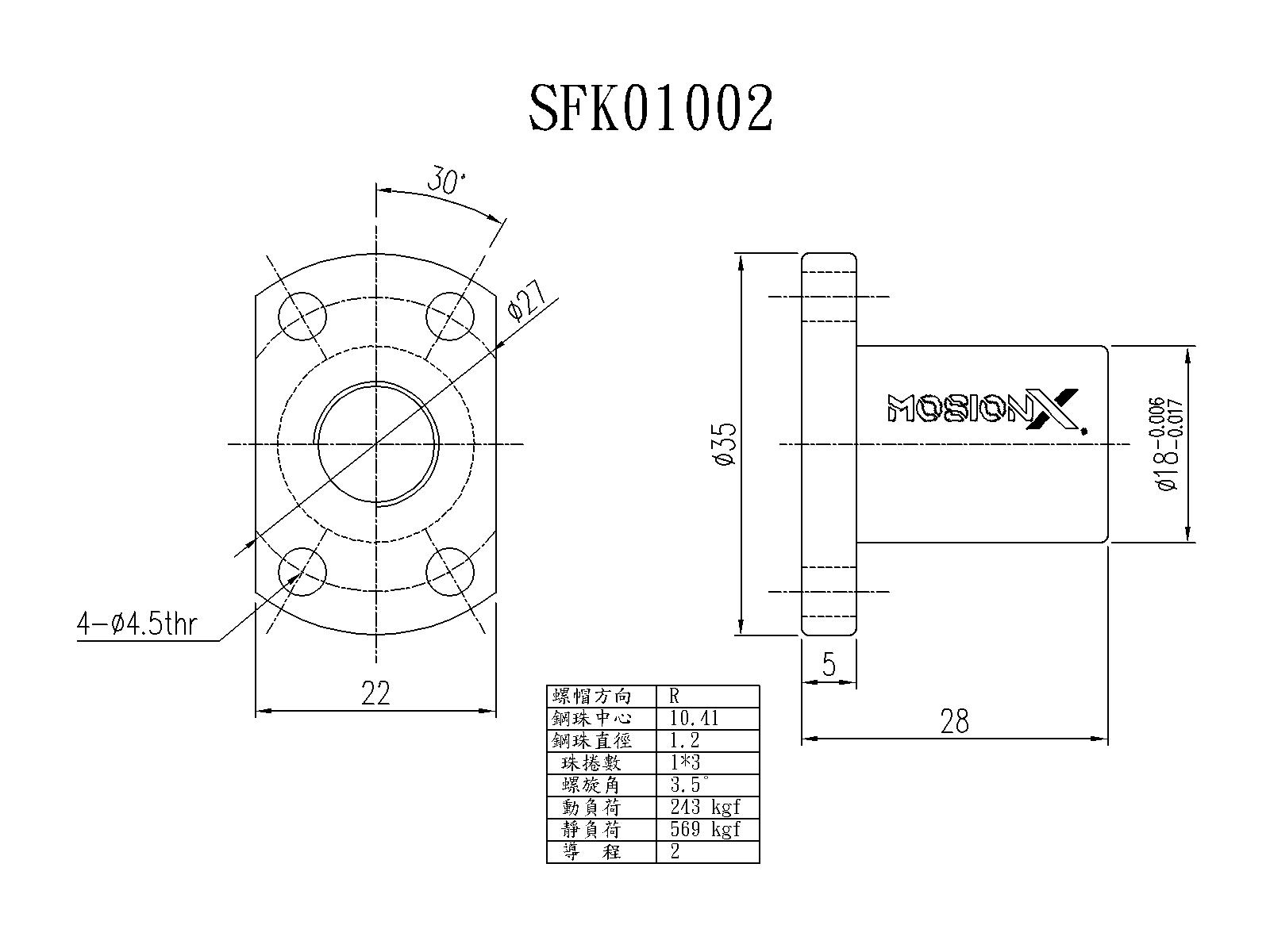

| SFK | SFK01002 | 精密研磨级 | K型微小螺帽；可订制左螺纹 | 10 | 2 | 243 | 569 | 15 | 尺寸图 | CAD/3D |

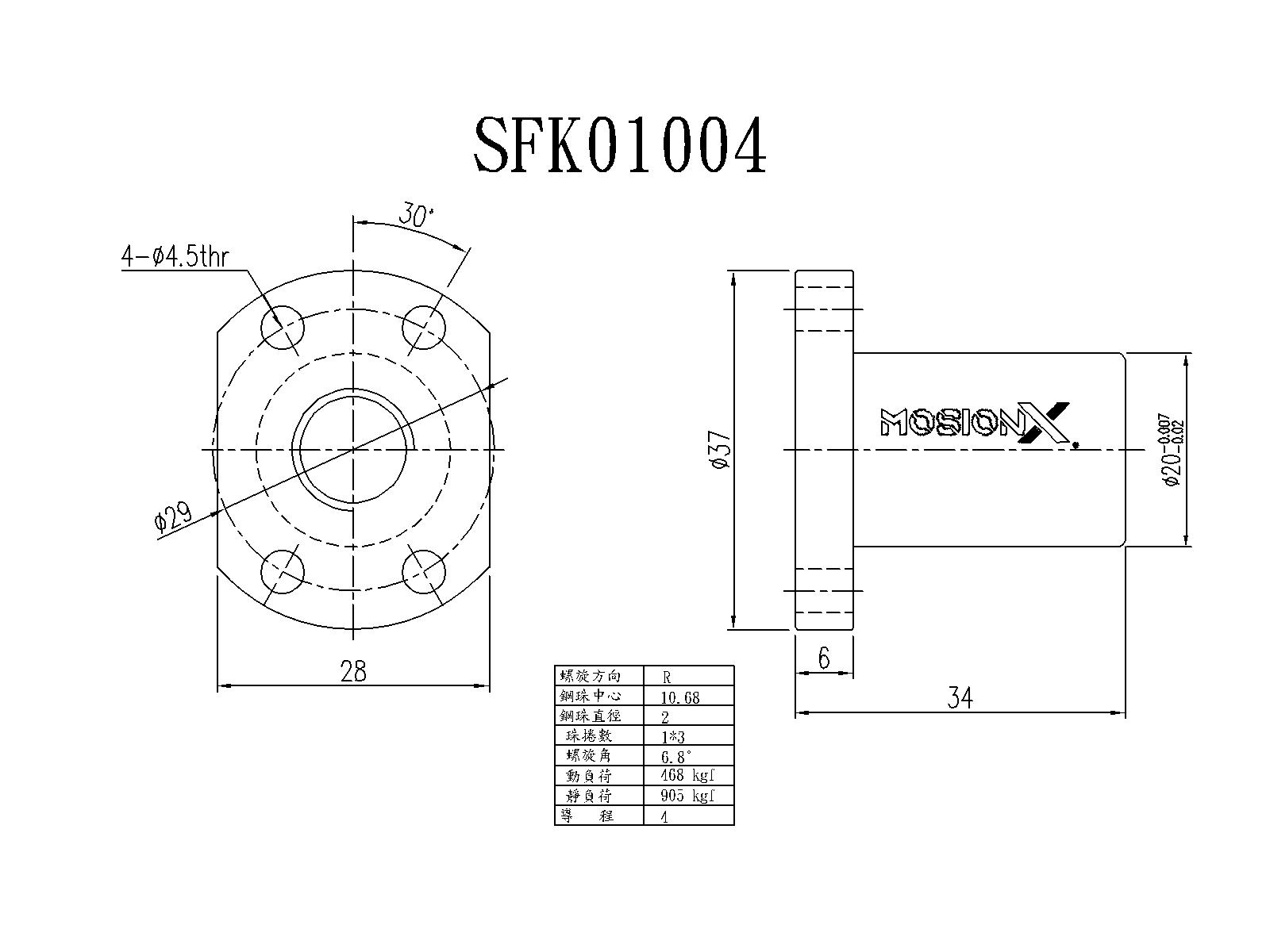

| SFK | SFK01004 | 精密研磨级 | K型微小螺帽 | 10 | 4 | 468 | 905 | 17 | 尺寸图 | CAD/3D |

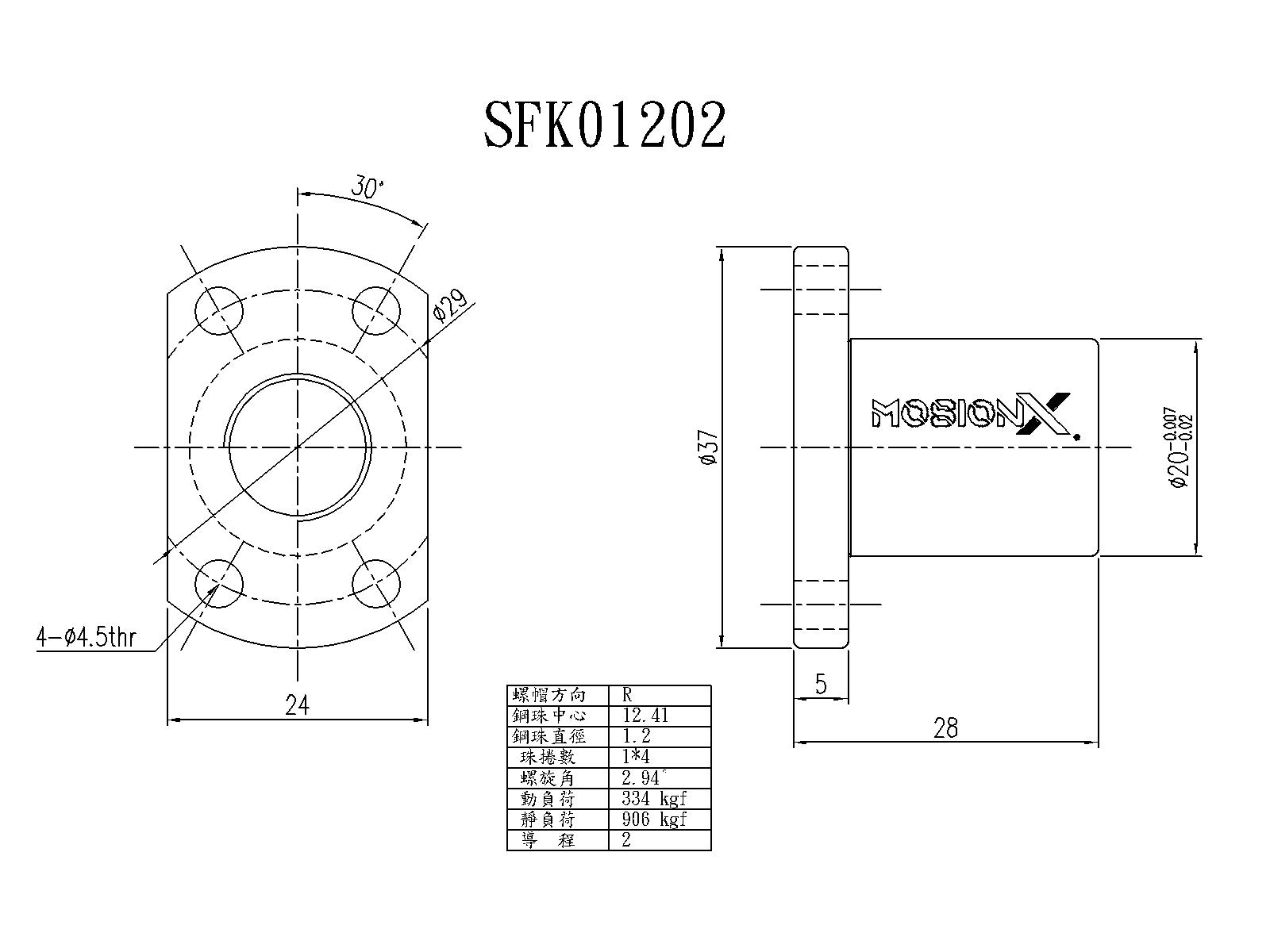

| SFK | SFK01202 | 精密研磨级 | K型微小螺帽；可订制左螺纹 | 12 | 2 | 334 | 906 | 22 | 尺寸图 | CAD/3D |
| SFK | SFK01205 | 精密研磨级 | K型微小螺帽 | 12 | 5 | 702 | 1409 | 17 | 尺寸图 | CAD/3D |

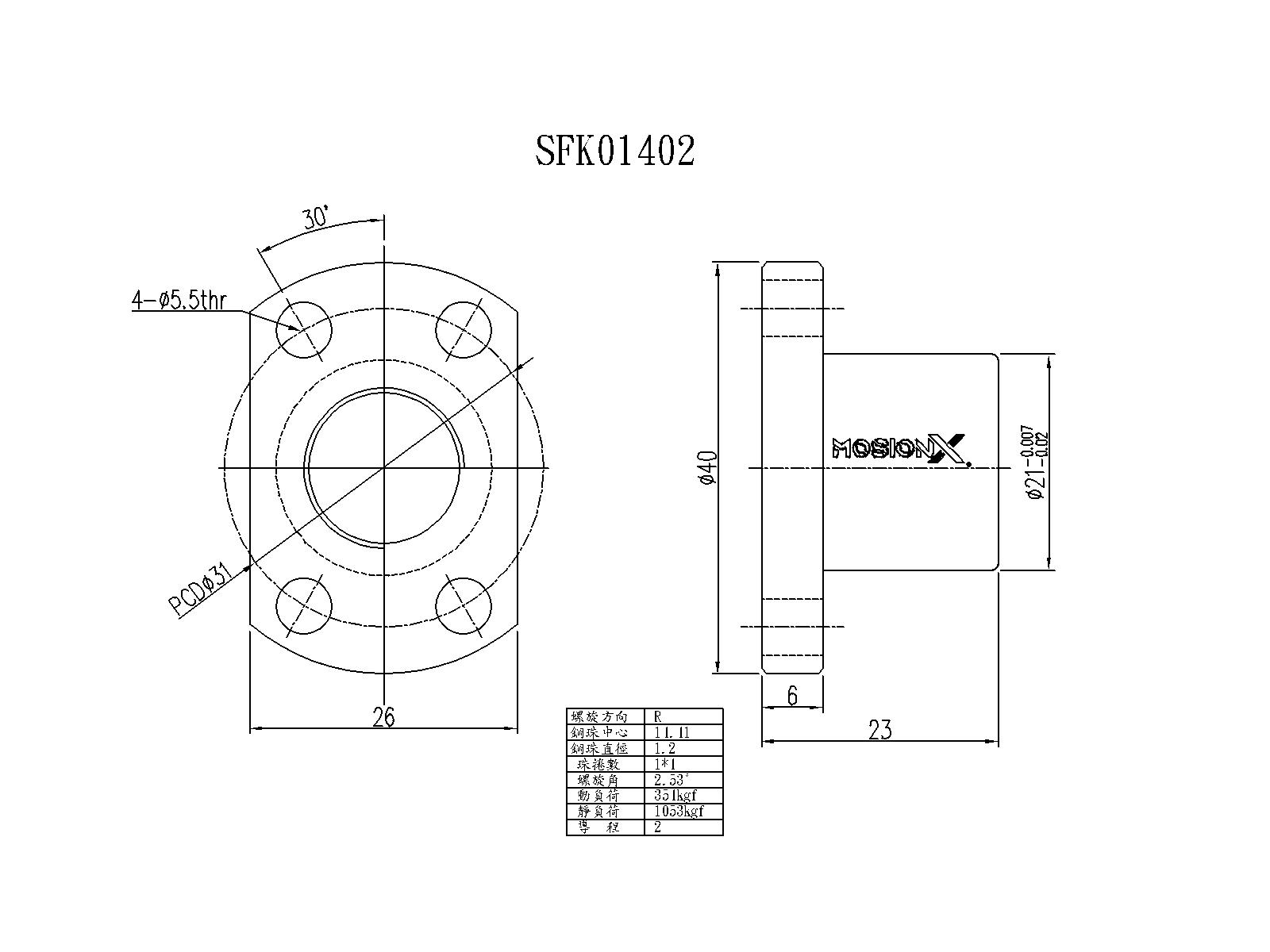

| SFK | SFK01402 | 精密研磨级 | K型微小螺帽；可订制左螺纹 | 14 | 2 | 354 | 1053 | 24 | 尺寸图 | CAD/3D |
| SFK | SFK01404 | 精密研磨级 | K型微小螺帽 | 14 | 4 | 957 | 2145 | 16 | 尺寸图 | CAD/3D |
| SFK | SFK01602 | 精密研磨级 | K型微小螺帽；可订制左螺纹 | 16 | 2 | 373 | 1200 | 26 | 尺寸图 | CAD/3D |

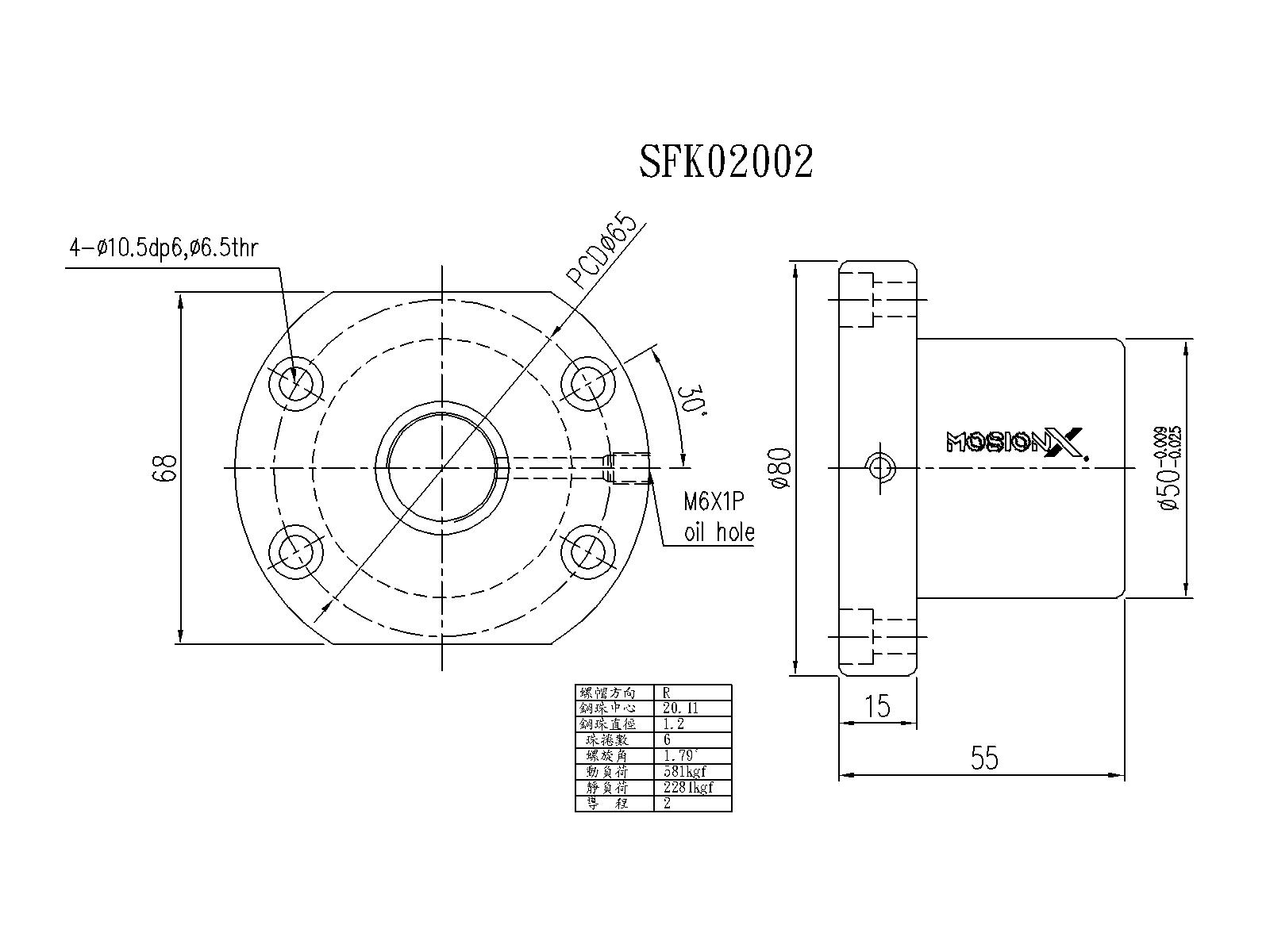

| SFK | SFK02002 | 精密研磨级 | K型微小螺帽 | 20 | 2 | 581 | 2284 | 48 | 尺寸图 | CAD/3D |

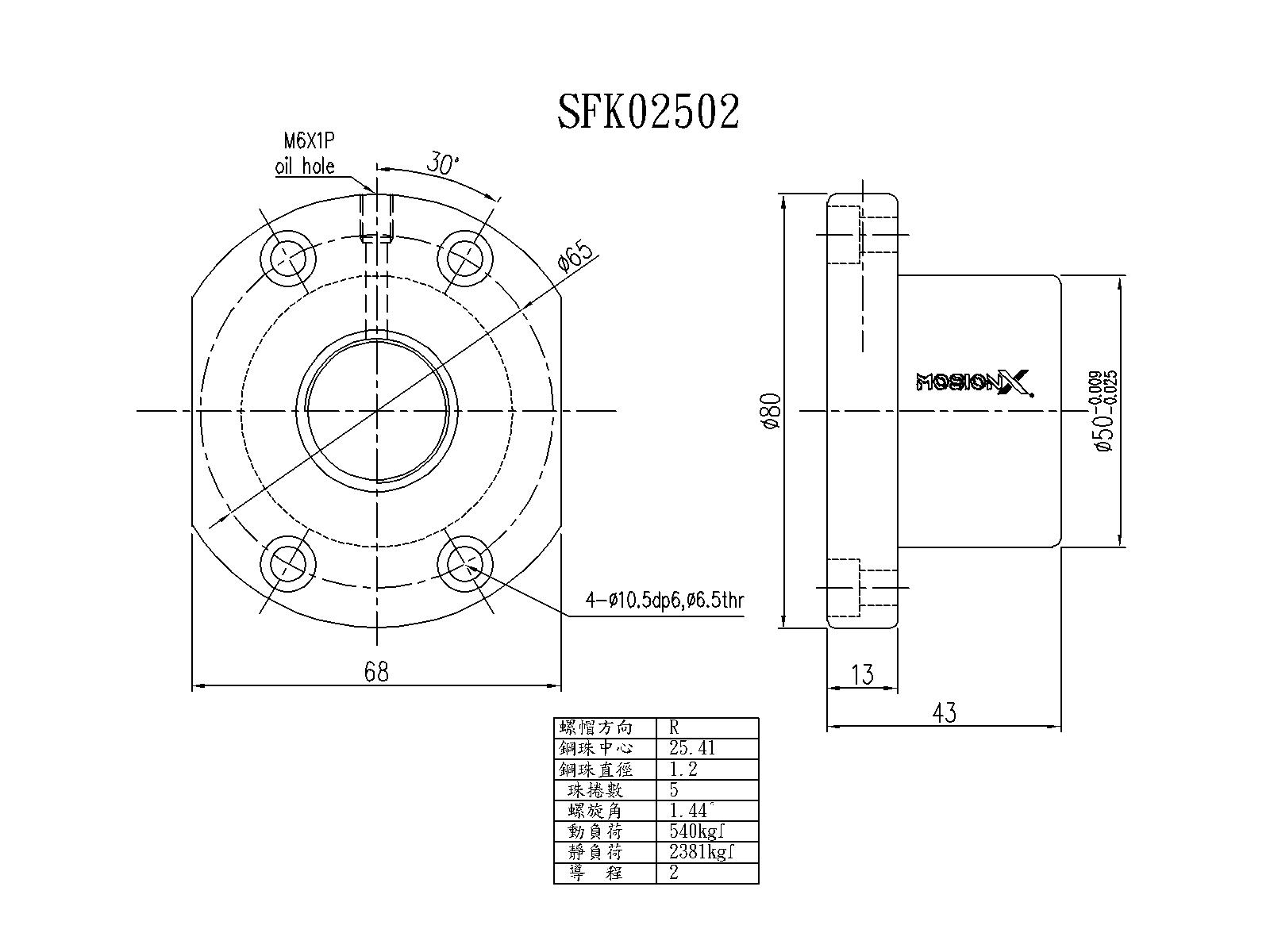

| SFK | SFK02502 | 精密研磨级 | K型微小螺帽 | 25 | 2 | 540 | 2381 | 46 | 尺寸图 | CAD/3D |
| XSK | XSK01004 | 精密研磨级 | K型微小（特殊） | 10 | 4 | 468 | 905 | 17 | 尺寸图 | CAD/3D |

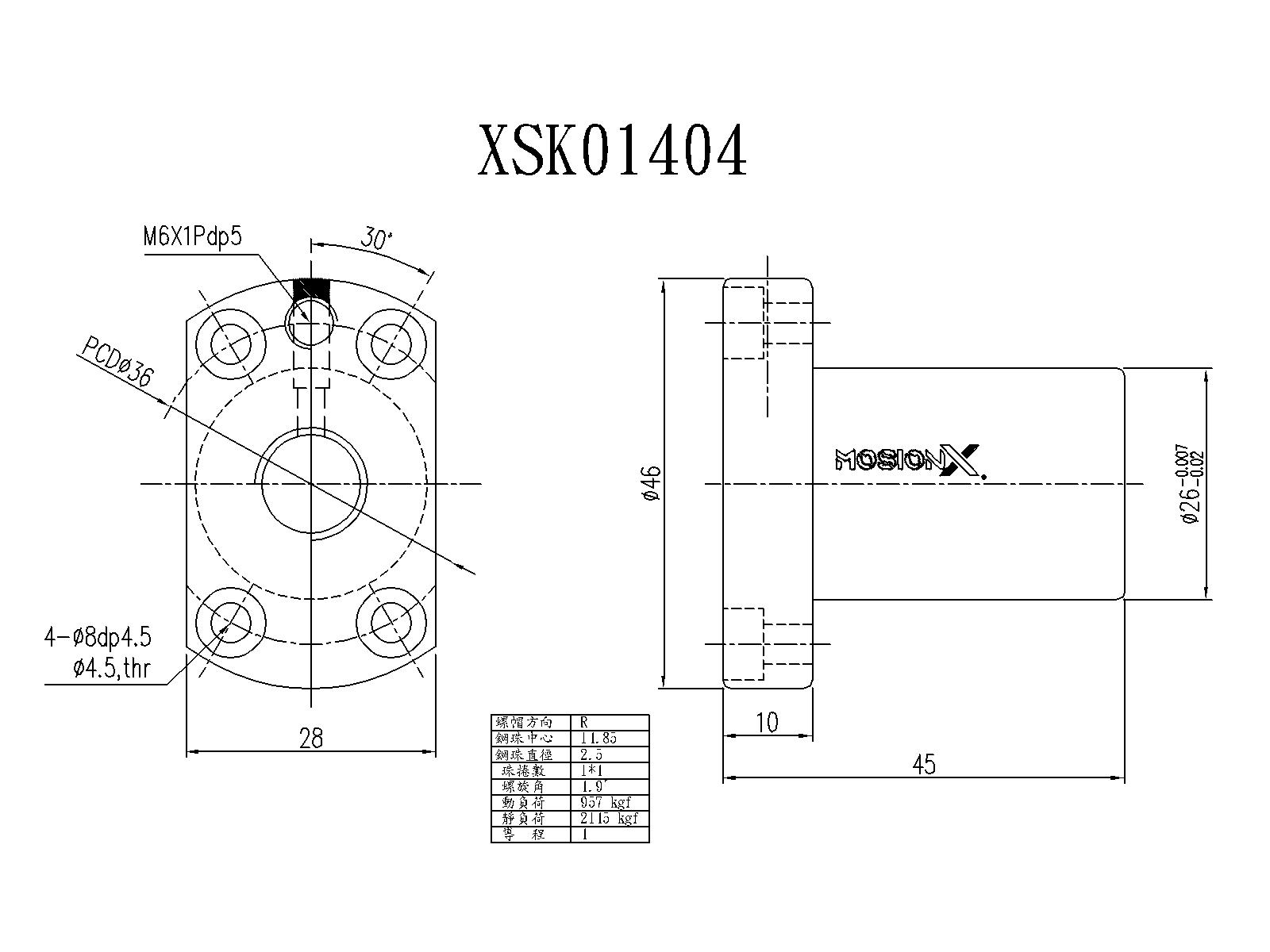

| XSK | XSK01404 | 精密研磨级 | K型微小（特殊） | 14 | 4 | 957 | 2145 | 16 | 尺寸图 | CAD/3D |

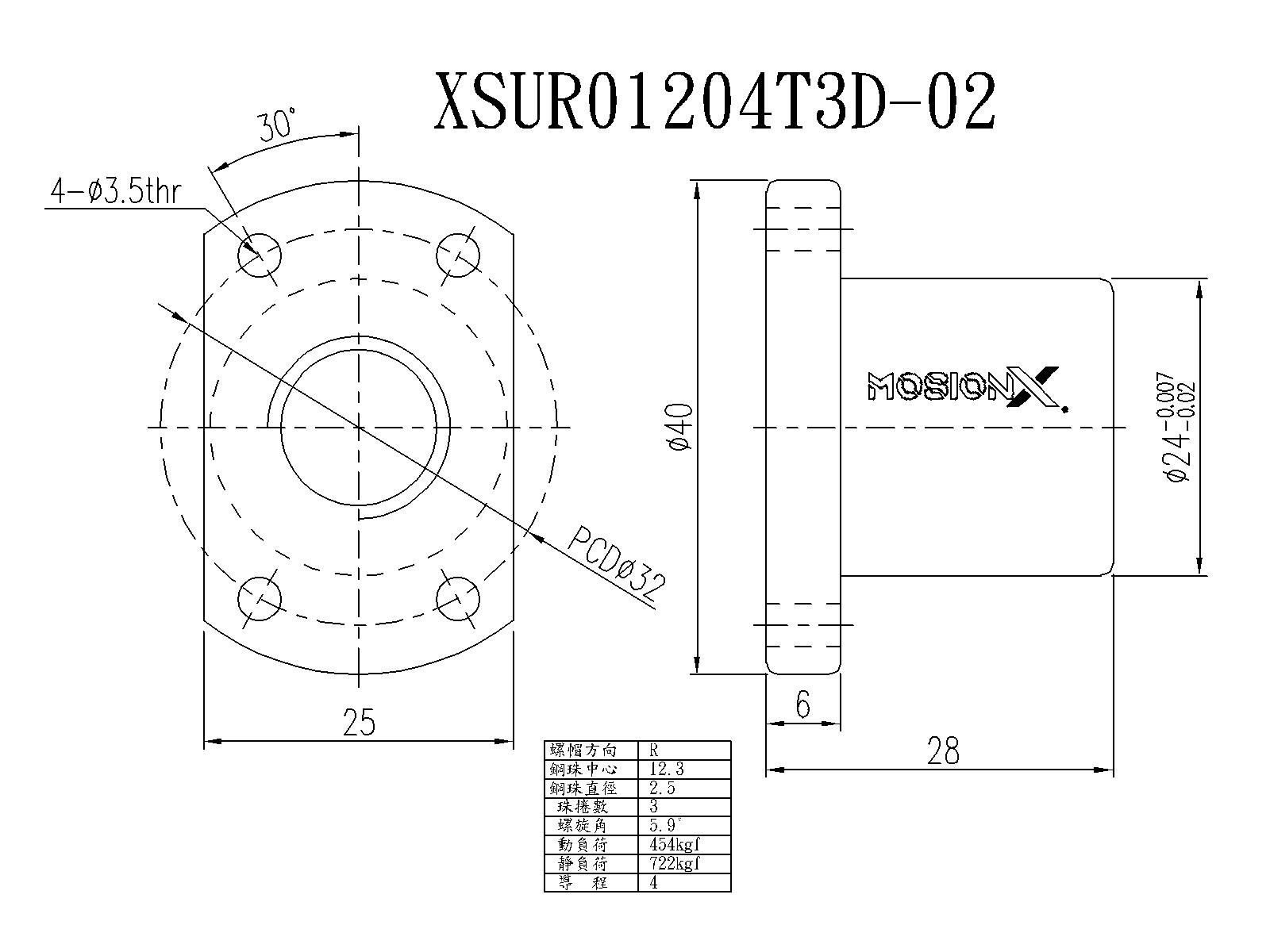

| XSUR | XSUR01204T3D-02 | 精密研磨级 | 内循环（特殊） | 12 | 4 | 454 | 722 | － | 尺寸图 | CAD/3D |

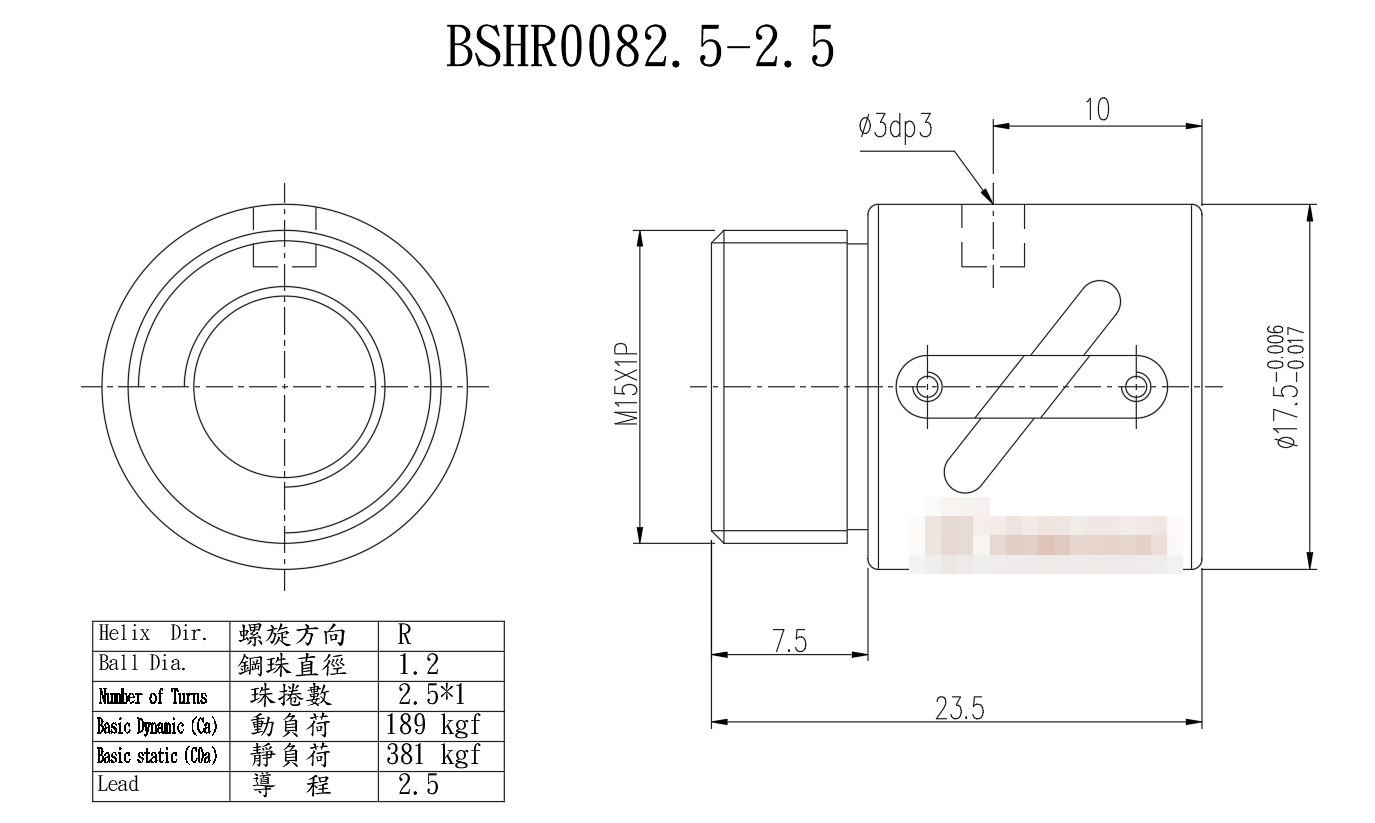

| BSHR | BSHR0082.5-2.5 | 精密研磨级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 8 | 2.5 | 189 | 381 | 11 | 尺寸图 | CAD/3D |

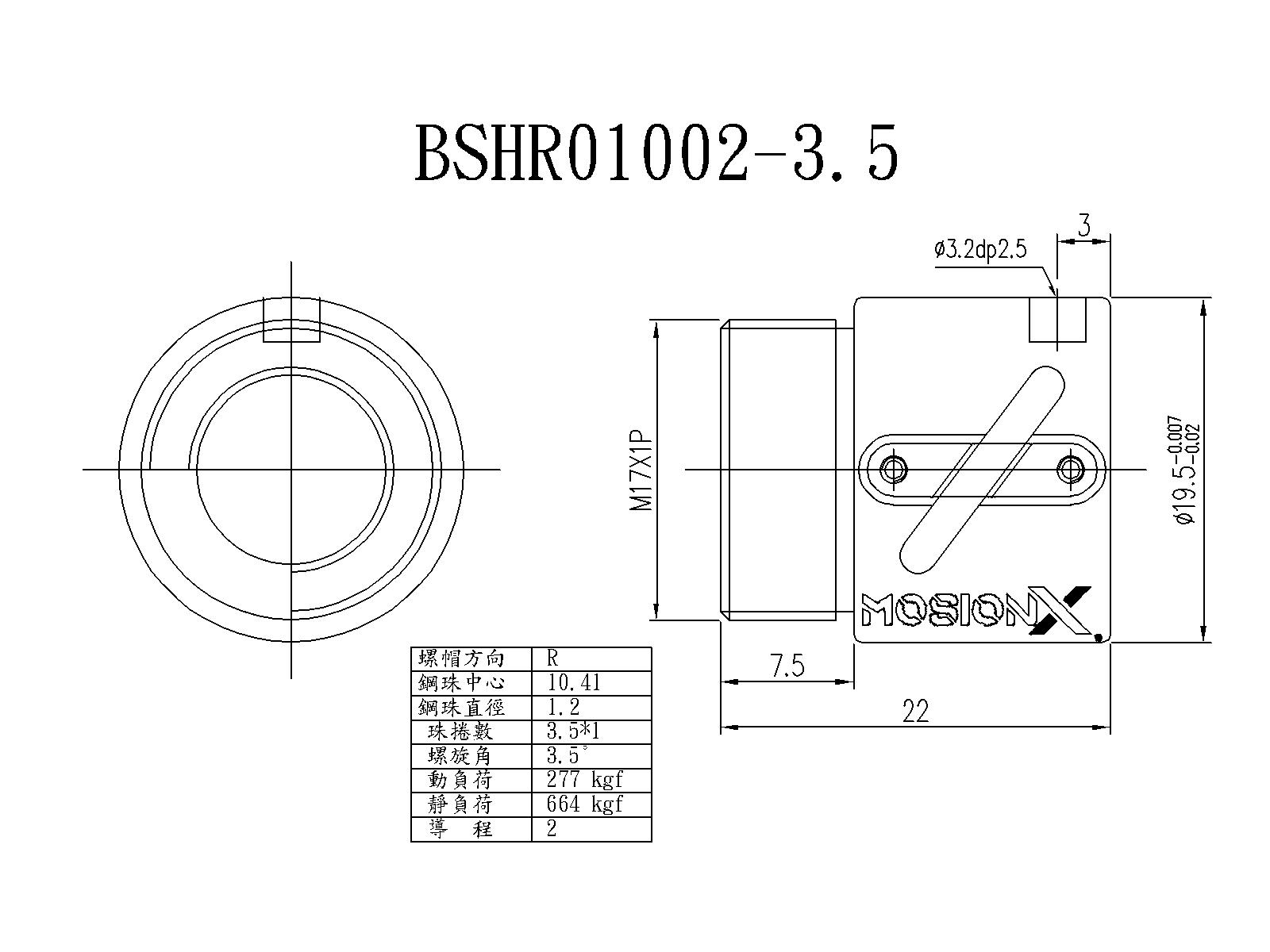

| BSHR | BSHR01002-3.5 | 精密研磨级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 10 | 2 | 277 | 664 | 17 | 尺寸图 | CAD/3D |

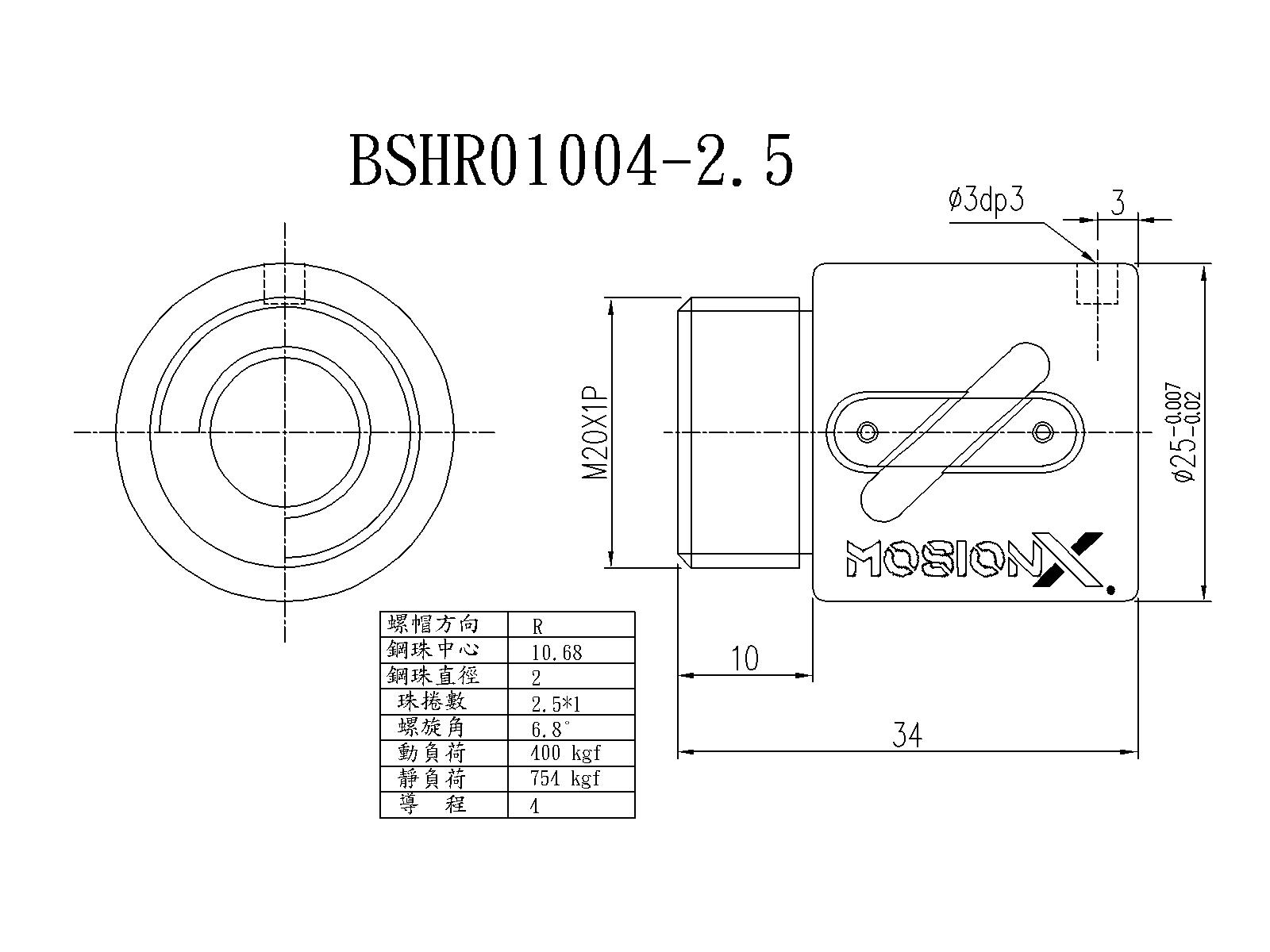

| BSHR | BSHR01004-2.5 | 精密研磨级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 10 | 4 | 400 | 754 | 14 | 尺寸图 | CAD/3D |

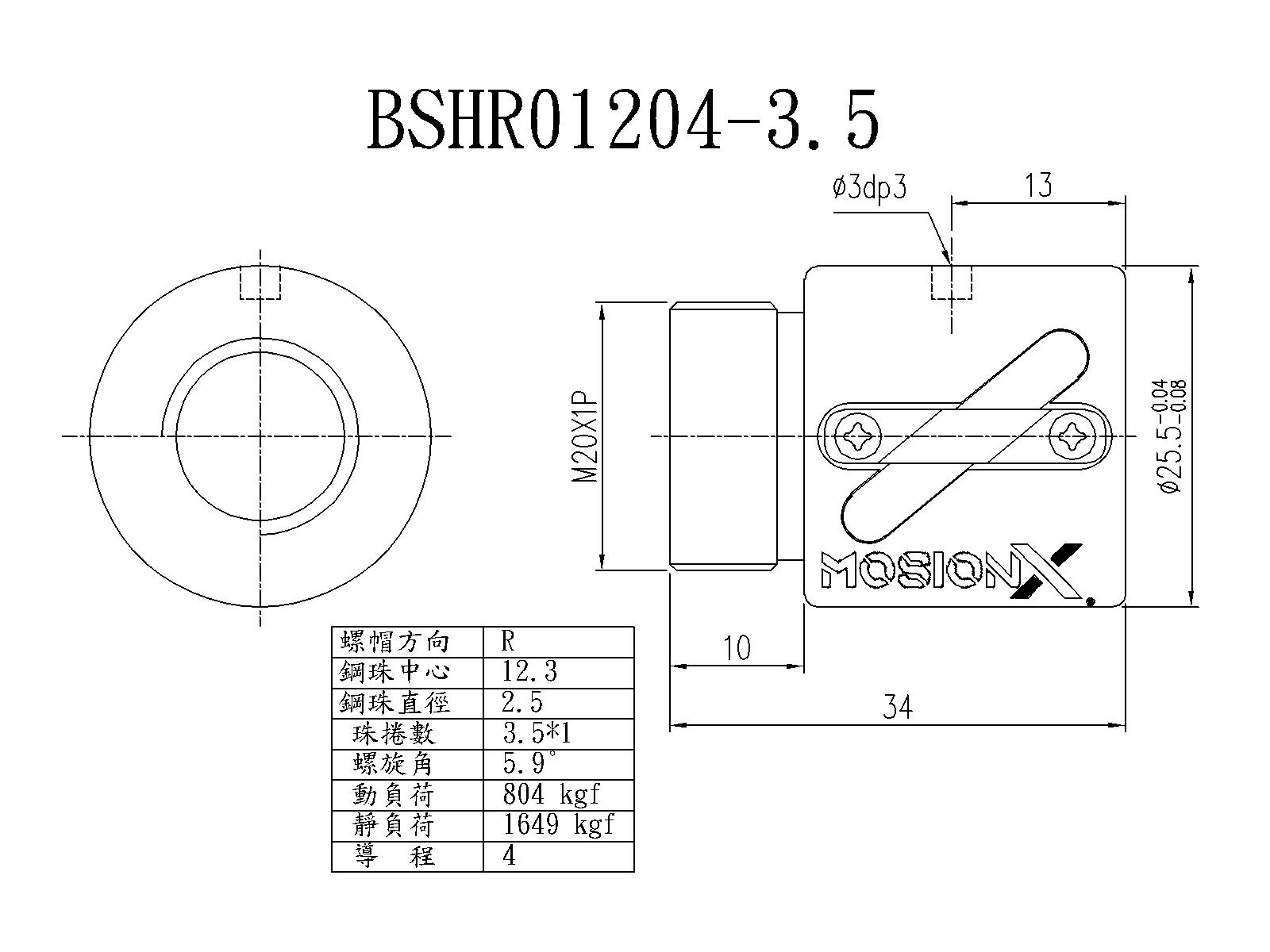

| BSHR | BSHR01204-3.5 | 精密研磨级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 12 | 4 | 804 | 1649 | 23 | 尺寸图 | CAD/3D |

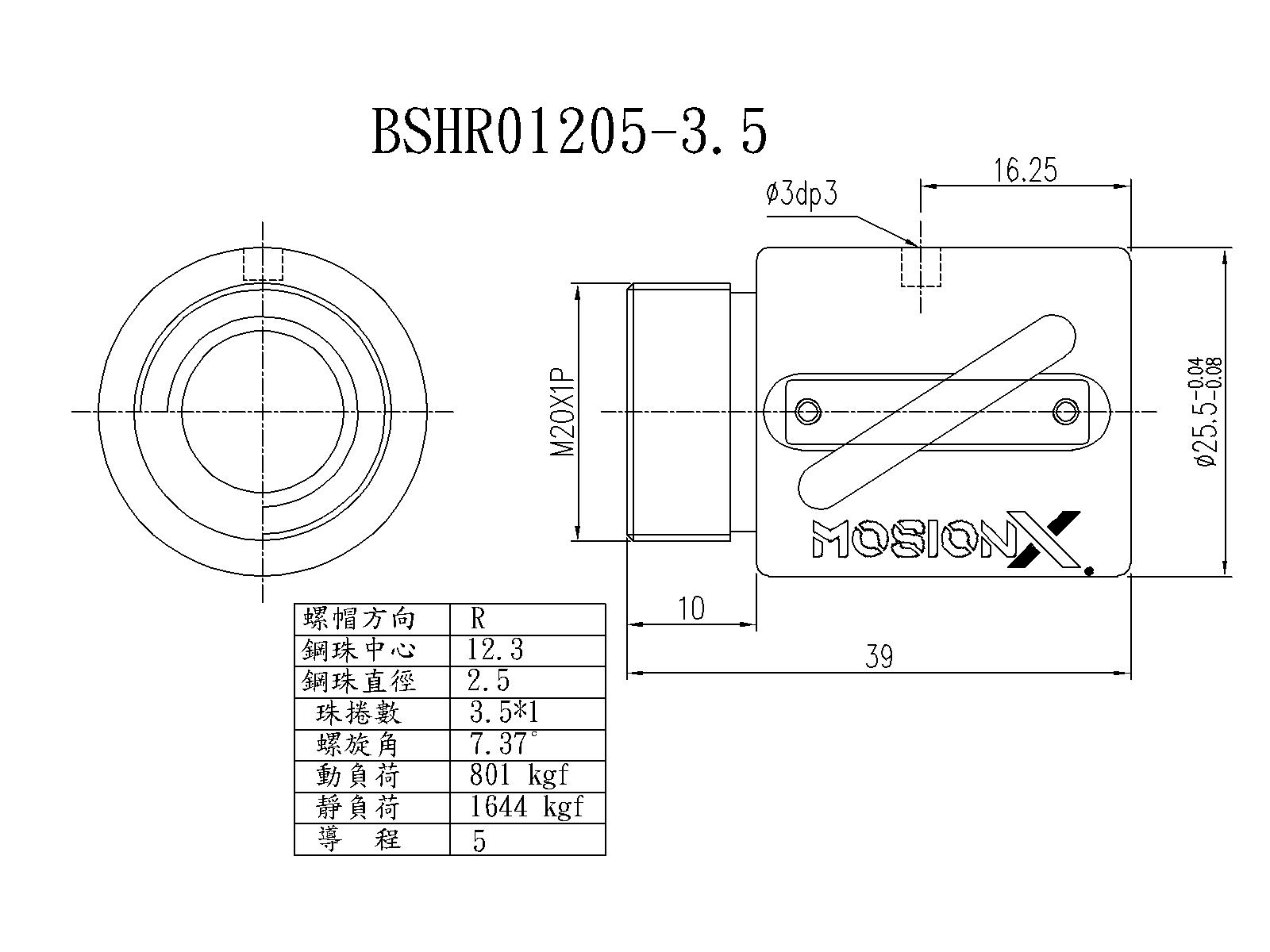

| BSHR | BSHR01205-3.5 | 精密研磨级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 12 | 5 | 801 | 1644 | 24 | 尺寸图 | CAD/3D |

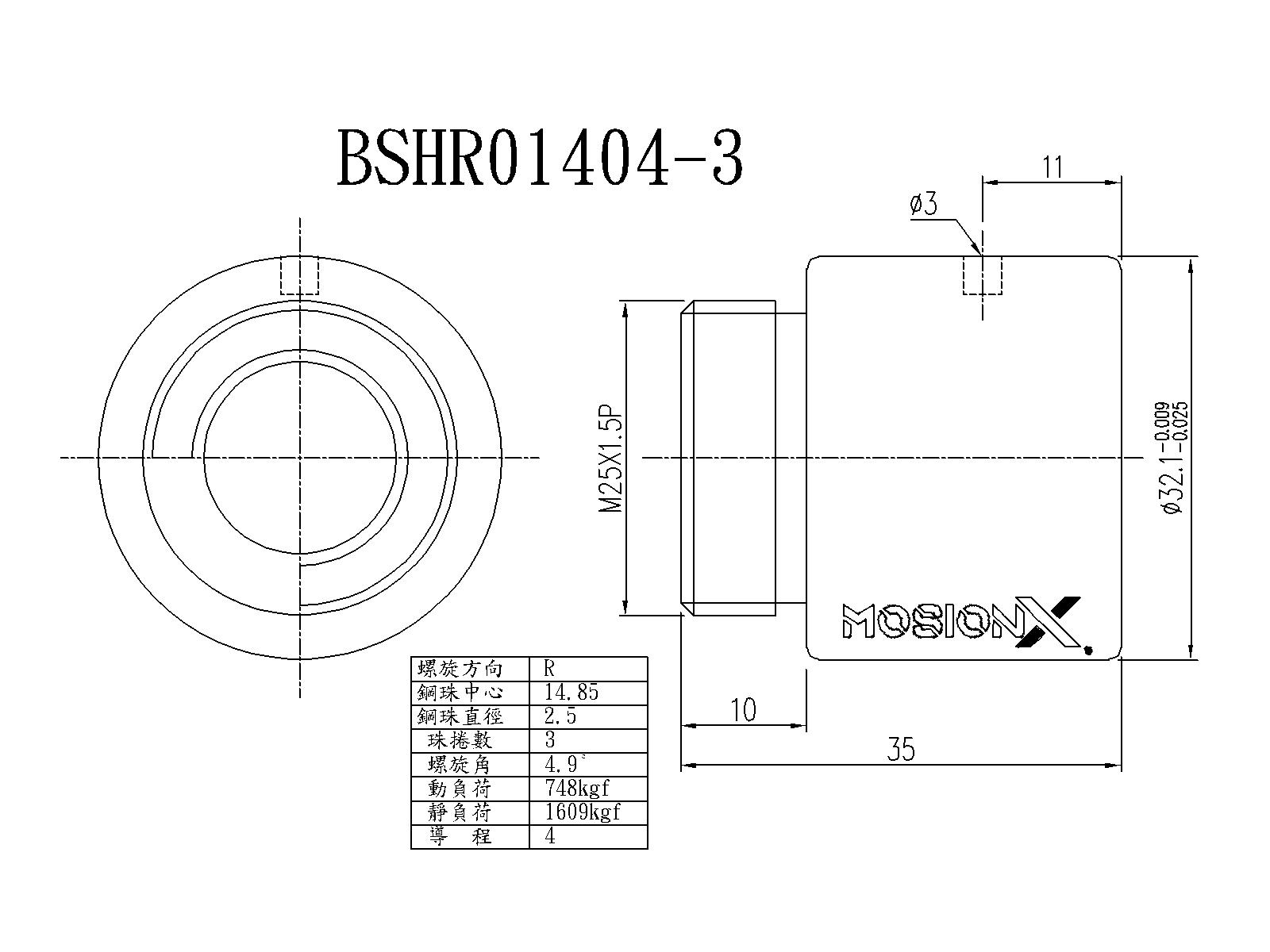

| BSHR | BSHR01404-3 | 精密研磨级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 14 | 4 | 748 | 1609 | 26 | 尺寸图 | CAD/3D |

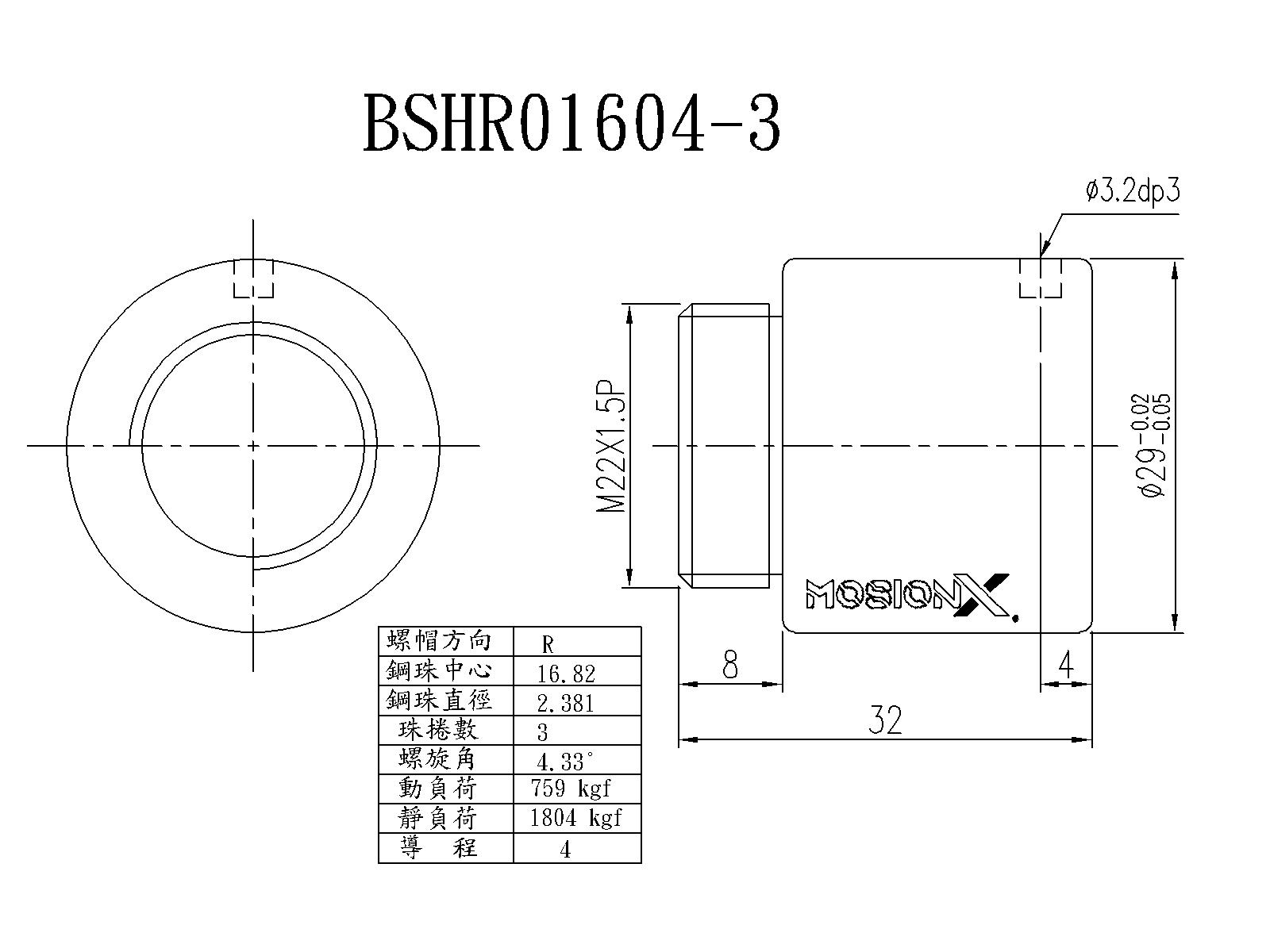

| BSHR | BSHR01604-3 | 精密研磨级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 16 | 4 | 759 | 1804 | 24 | 尺寸图 | CAD/3D |

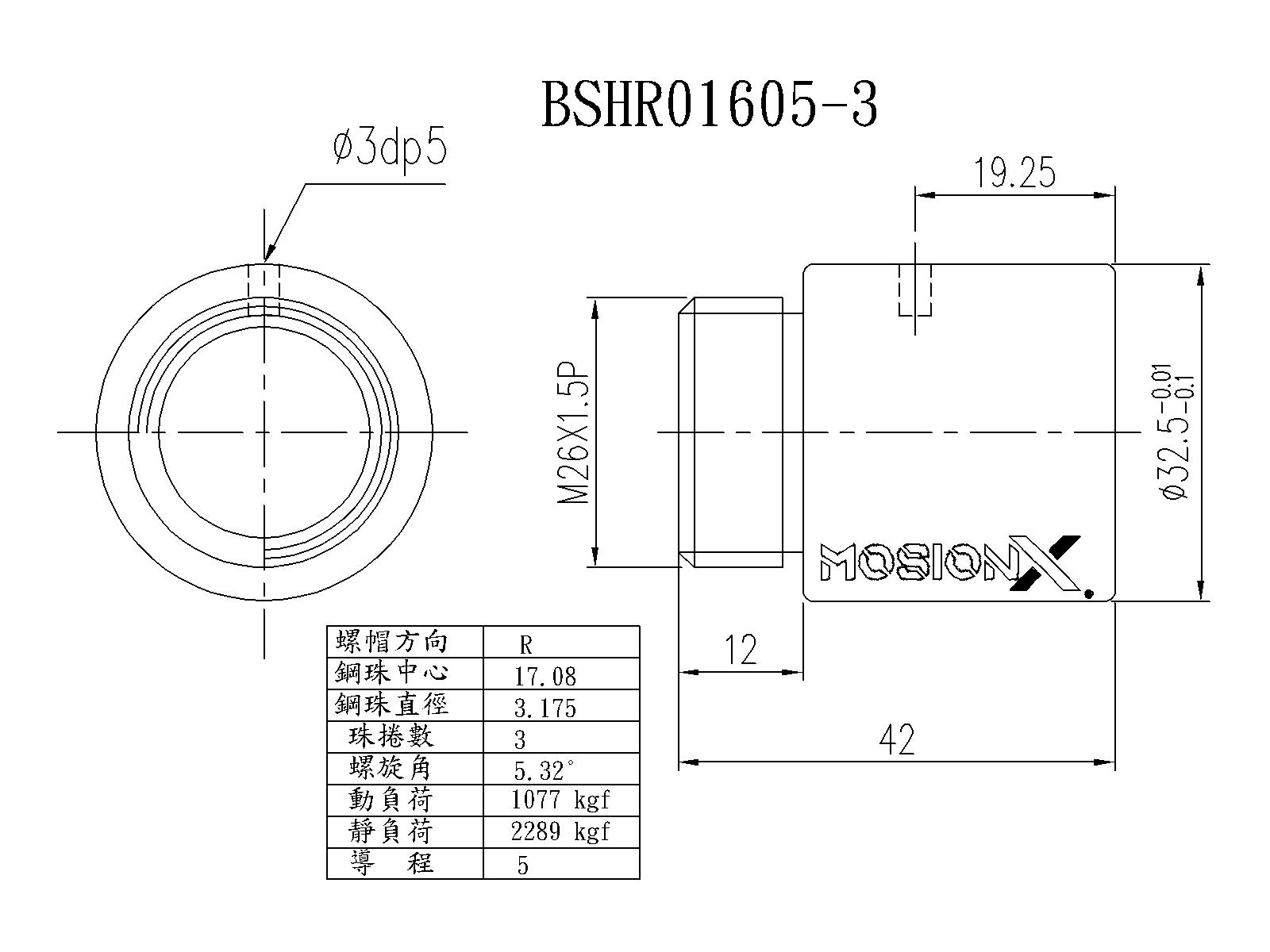

| BSHR | BSHR01605-3 | 精密研磨级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 16 | 5 | 1077 | 2289 | 25 | 尺寸图 | CAD/3D |

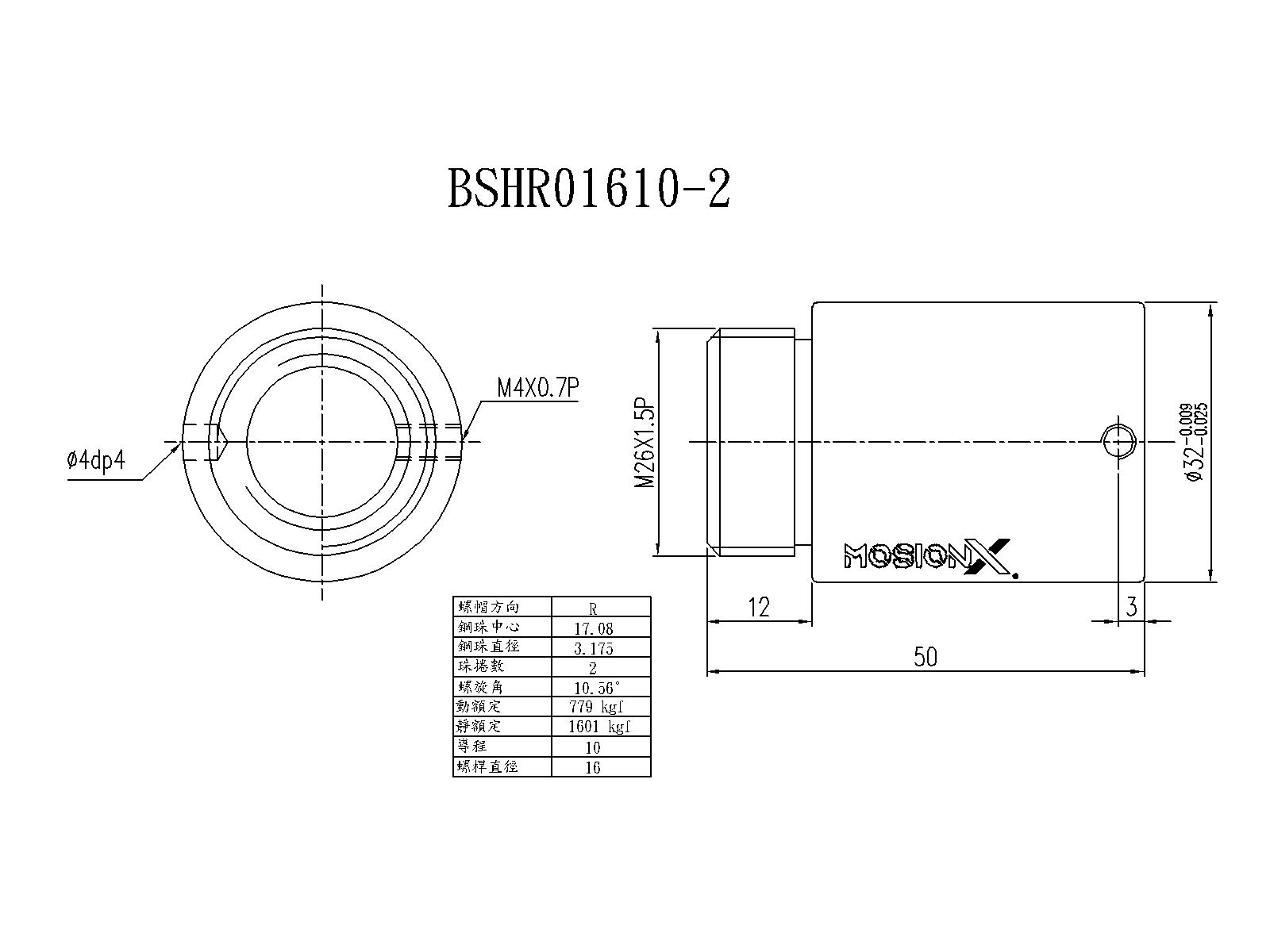

| BSHR | BSHR01610-2 | 精密研磨级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 16 | 10 | 779 | 1601 | 14 | 尺寸图 | CAD/3D |

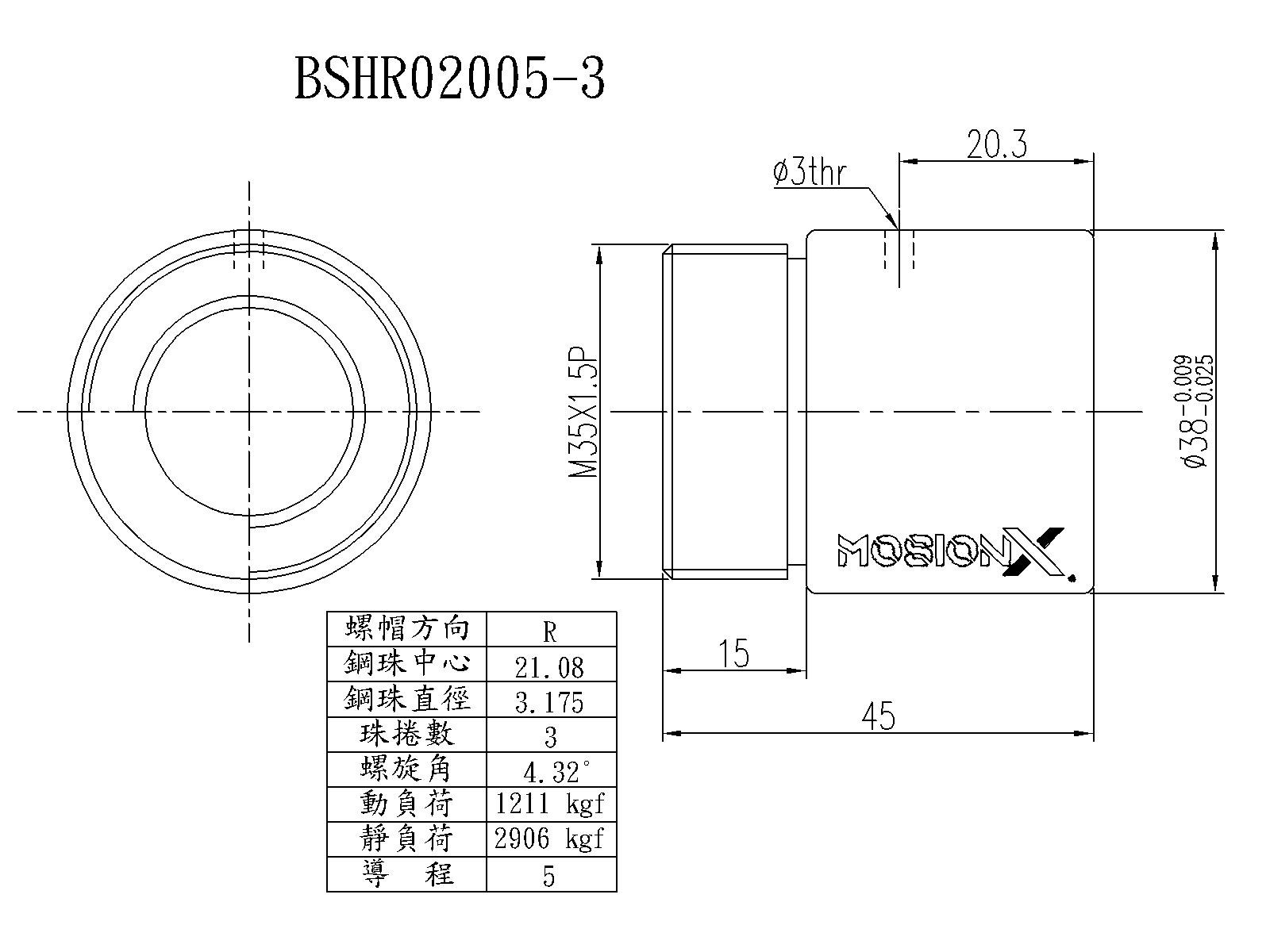

| BSHR | BSHR02005-3 | 精密研磨级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 20 | 5 | 1211 | 2906 | 30 | 尺寸图 | CAD/3D |

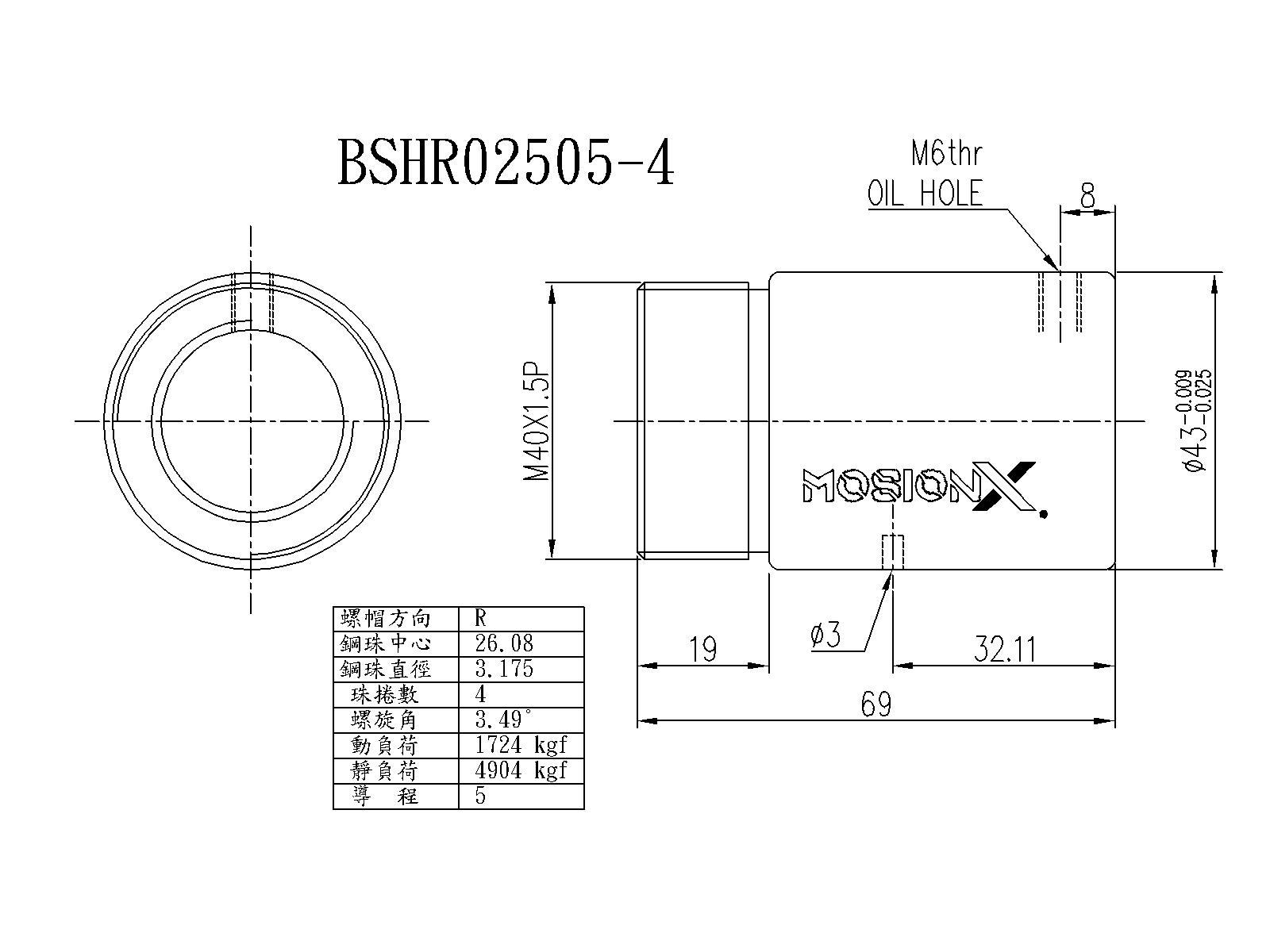

| BSHR | BSHR02505-4 | 精密研磨级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 25 | 5 | 1724 | 4904 | 37 | 尺寸图 | CAD/3D |

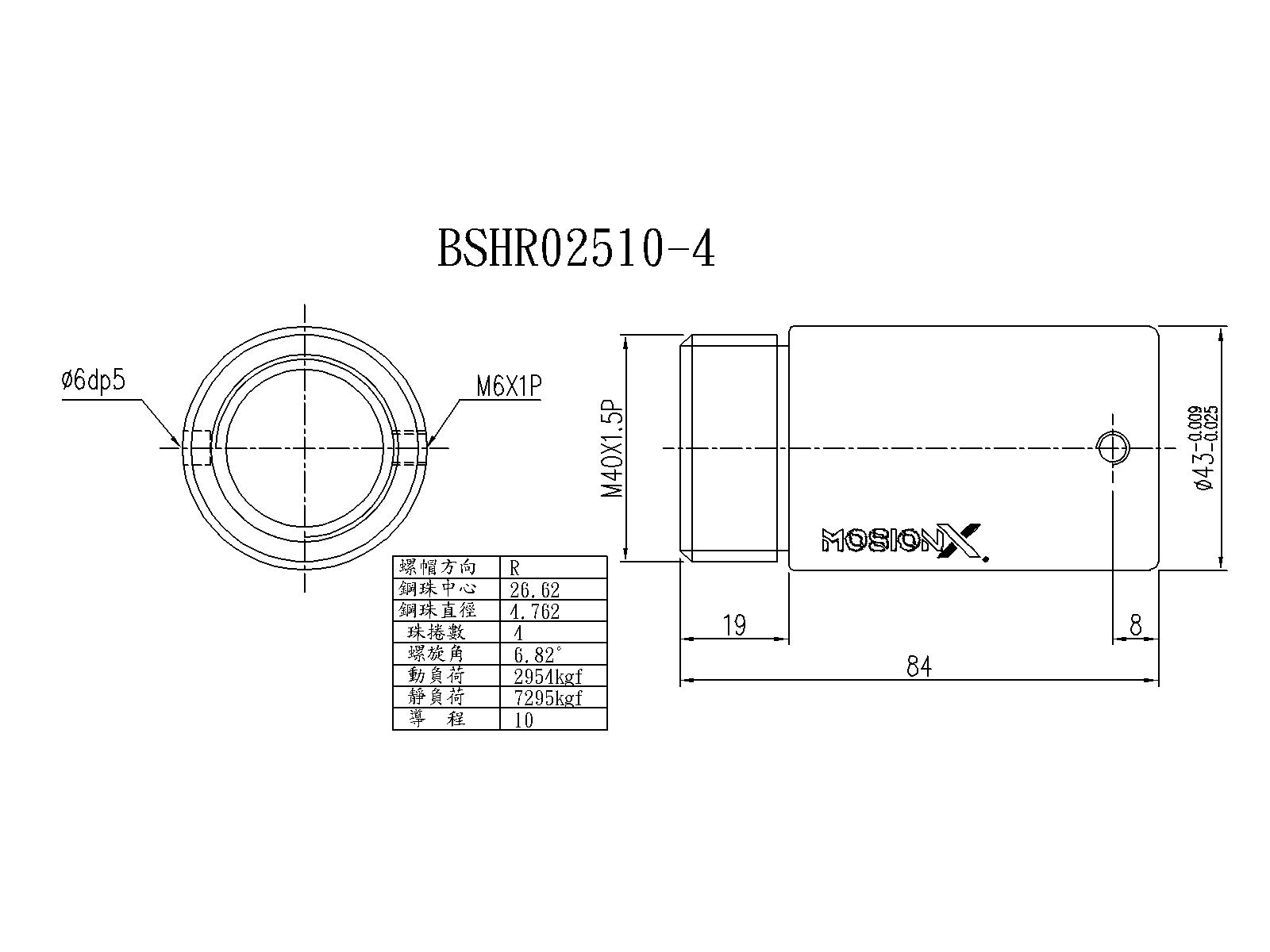

| BSHR | BSHR02510-4 | 精密研磨级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 25 | 10 | 2954 | 7295 | 41 | 尺寸图 | CAD/3D |
| SFA | SFA1205-2.8 | 转造级 | 端盖式循环 · 高速进给 | 12 | 5 | 661 | 1316 | 19 | 尺寸图 | CAD/3D |
| SFA | SFA1210-2.8 | 转造级 | 端盖式循环 · 高速进给 | 12 | 10 | 642 | 1287 | 19 | 尺寸图 | CAD/3D |
| SFA | SFA1605-3.8 | 转造级 | 端盖式循环 · 高速进给 | 16 | 5 | 1112 | 2507 | 30 | 尺寸图 | CAD/3D |
| SFA | SFA1610-2.8 | 转造级 | 端盖式循环 · 高速进给 | 16 | 10 | 839 | 1821 | 23 | 尺寸图 | CAD/3D |
| SFA | SFA1616-1.8 | 转造级 | 端盖式循环 · 高速进给 | 16 | 16 | 552 | 1137 | 14 | 尺寸图 | CAD/3D |
| SFA | SFA1616-2.8 | 转造级 | 端盖式循环 · 高速进给 | 16 | 16 | 808 | 1769 | 22 | 尺寸图 | CAD/3D |
| SFA | SFA1620-1.8 | 转造级 | 端盖式循环 · 高速进给 | 16 | 20 | 554 | 1170 | 14 | 尺寸图 | CAD/3D |
| SFA | SFA2005-3.8 | 转造级 | 端盖式循环 · 高速进给 | 20 | 5 | 1484 | 3681 | 37 | 尺寸图 | CAD/3D |
| SFA | SFA2010-3.8 | 转造级 | 端盖式循环 · 高速进给 | 20 | 10 | 1516 | 3833 | 40 | 尺寸图 | CAD/3D |
| SFA | SFA2020-1.8 | 转造级 | 端盖式循环 · 高速进给 | 20 | 20 | 764 | 1758 | 19 | 尺寸图 | CAD/3D |
| SFA | SFA2020-2.8 | 转造级 | 端盖式循环 · 高速进给 | 20 | 20 | 1118 | 2734 | 29 | 尺寸图 | CAD/3D |
| SFA | SFA2505-3.8 | 转造级 | 端盖式循环 · 高速进给 | 25 | 5 | 1650 | 4658 | 43 | 尺寸图 | CAD/3D |
| SFA | SFA2510-3.8 | 转造级 | 端盖式循环 · 高速进给 | 25 | 10 | 1638 | 4633 | 45 | 尺寸图 | CAD/3D |
| SFA | SFA2525-1.8 | 转造级 | 端盖式循环 · 高速进给 | 25 | 25 | 843 | 2199 | 22 | 尺寸图 | CAD/3D |
| SFA | SFA2525-2.8 | 转造级 | 端盖式循环 · 高速进给 | 25 | 25 | 1232 | 3421 | 34 | 尺寸图 | CAD/3D |
| SFA | SFA3205-3.8 | 转造级 | 端盖式循环 · 高速进给 | 32 | 5 | 1839 | 6026 | 51 | 尺寸图 | CAD/3D |
| SFA | SFA3210-3.8 | 转造级 | 端盖式循环 · 高速进给 | 32 | 10 | 2460 | 7255 | 55 | 尺寸图 | CAD/3D |
| SFA | SFA3220-2.8 | 转造级 | 端盖式循环 · 高速进给 | 32 | 20 | 1907 | 5482 | 43 | 尺寸图 | CAD/3D |
| SFA | SFA3232-1.8 | 转造级 | 端盖式循环 · 高速进给 | 32 | 32 | 1257 | 3426 | 27 | 尺寸图 | CAD/3D |
| SFA | SFA3232-2.8 | 转造级 | 端盖式循环 · 高速进给 | 32 | 32 | 1838 | 5329 | 42 | 尺寸图 | CAD/3D |
| SFA | SFA4005-3.8 | 转造级 | 端盖式循环 · 高速进给 | 40 | 5 | 2018 | 7589 | 60 | 尺寸图 | CAD/3D |
| SFA | SFA4010-3.8 | 转造级 | 端盖式循环 · 高速进给 | 40 | 10 | 5035 | 13943 | 67 | 尺寸图 | CAD/3D |
| SFA | SFA4020-2.8 | 转造级 | 端盖式循环 · 高速进给 | 40 | 20 | 3959 | 10715 | 54 | 尺寸图 | CAD/3D |
| SFA | SFA4040-1.8 | 转造级 | 端盖式循环 · 高速进给 | 40 | 40 | 2585 | 6648 | 34 | 尺寸图 | CAD/3D |
| SFA | SFA4040-2.8 | 转造级 | 端盖式循环 · 高速进给 | 40 | 40 | 3780 | 10341 | 52 | 尺寸图 | CAD/3D |
| SFA | SFA5005-3.8 | 转造级 | 端盖式循环 · 高速进给；●特殊订制品 | 50 | 5 | 2207 | 9542 | 68 | 尺寸图 | CAD/3D |
| SFA | SFA5010-3.8 | 转造级 | 端盖式循环 · 高速进给；●特殊订制品 | 50 | 10 | 5638 | 17852 | 79 | 尺寸图 | CAD/3D |
| SFA | SFA5020-3.8 | 转造级 | 端盖式循环 · 高速进给；●特殊订制品 | 50 | 20 | 5749 | 18485 | 87 | 尺寸图 | CAD/3D |
| SFA | SFA5050-1.8 | 转造级 | 端盖式循环 · 高速进给；●特殊订制品 | 50 | 50 | 2946 | 8749 | 42 | 尺寸图 | CAD/3D |
| SFA | SFA5050-2.8 | 转造级 | 端盖式循环 · 高速进给；●特殊订制品 | 50 | 50 | 4308 | 13610 | 65 | 尺寸图 | CAD/3D |
| SFJ | SFJ00606-1.8 | 转造级 | 端盖式循环 · 静音强化防尘 | 6 | 6 | 78 | 122 | 4 | 尺寸图 | CAD/3D |
| SFJ | SFJ00808-1.8 | 转造级 | 端盖式循环 · 静音强化防尘 | 8 | 8 | 89 | 164 | 5 | 尺寸图 | CAD/3D |
| SCNH | SCNH01205-4.8 | 转造级 | 滑台专用（无法兰） | 12 | 5 | 1051 | 2255 | 34 | 尺寸图 | — |
| SCNH | SCNH01210-2.8 | 转造级 | 滑台专用（无法兰） | 12 | 10 | 642 | 1287 | 19 | 尺寸图 | — |
| XCNH | XCNH01210-1.8 | 转造级 | 滑台专用（无法兰） | 12 | 10 | 439 | 827 | 33 | 尺寸图 | — |
| SCNH | SCNH01605-5.8 | 转造级 | 滑台专用（无法兰） | 16 | 5 | 1599 | 3827 | 49 | 尺寸图 | — |
| SCNH | SCNH01610-2.8 | 转造级 | 滑台专用（无法兰） | 16 | 10 | 839 | 1821 | 23 | 尺寸图 | — |
| SCNH | SCNH01616-1.8 | 转造级 | 滑台专用（无法兰） | 16 | 16 | 552 | 1137 | 18 | 尺寸图 | — |
| SCNH | SCNH01620-1.8 | 转造级 | 滑台专用（无法兰） | 16 | 20 | 554 | 1170 | 14 | 尺寸图 | — |
| SCNH | SCNH02005-5.8 | 转造级 | 滑台专用（无法兰） | 20 | 5 | 2134 | 5619 | 60 | 尺寸图 | — |
| SCNH | SCNH02010-3.8 | 转造级 | 滑台专用（无法兰） | 20 | 10 | 1516 | 3833 | 40 | 尺寸图 | — |
| SCNH | SCNH02020-1.8 | 转造级 | 滑台专用（无法兰） | 20 | 20 | 764 | 1758 | 19 | 尺寸图 | — |
| SFNU | SFNU01605-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 16 | 5 | 1380 | 3052 | 32 | 尺寸图 | CAD/3D |
| SFNU | SFNU01610-3 | 转造级 | 内循环 · 强化防尘（法兰） | 16 | 10 | 1103 | 2401 | 26 | 尺寸图 | CAD/3D |
| SFNU | SFNU02005-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 20 | 5 | 1551 | 3875 | 39 | 尺寸图 | CAD/3D |
| SFNU | SFNU02505-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 25 | 5 | 1724 | 4904 | 45 | 尺寸图 | CAD/3D |
| SFNU | SFNU02510-4 | 转造级 | 内循环 · 强化防尘（法兰） | 25 | 10 | 2954 | 7295 | 50 | 尺寸图 | CAD/3D |
| SFNU | SFNU03205-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 32 | 5 | 1922 | 6343 | 54 | 尺寸图 | CAD/3D |
| SFNU | SFNU03210-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 32 | 10 | 4805 | 12208 | 61 | 尺寸图 | CAD/3D |
| SFNU | SFNU04005-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 40 | 5 | 2110 | 7988 | 63 | 尺寸图 | CAD/3D |
| SFNU | SFNU04010-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 40 | 10 | 5399 | 15500 | 73 | 尺寸图 | CAD/3D |
| SFNU | SFNU05010-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹；●特殊订制品 | 50 | 10 | 6004 | 19614 | 85 | 尺寸图 | CAD/3D |
| SFNU | SFNU06310-4 | 转造级 | 内循环 · 强化防尘（法兰）；●特殊订制品 | 63 | 10 | 6719 | 25358 | 99 | 尺寸图 | CAD/3D |
| SFNU | SFNU06320-4 | 转造级 | 内循环 · 强化防尘（法兰）；●特殊订制品 | 63 | 20 | 11444 | 36653 | 112 | 尺寸图 | CAD/3D |
| SFNU | SFNU08010-4 | 转造级 | 内循环 · 强化防尘（法兰）；●特殊订制品 | 80 | 10 | 7346 | 31953 | 109 | 尺寸图 | CAD/3D |
| SFNU | SFNU08020-4 | 转造级 | 内循环 · 强化防尘（法兰）；●特殊订制品 | 80 | 20 | 12911 | 47747 | 138 | 尺寸图 | CAD/3D |
| SFU | SFU01204-4 | 转造级 | 内循环 · 强化防尘（法兰） | 12 | 12 | 902 | 1884 | 26 | 尺寸图 | CAD/3D |
| SFU | SFU01604-4 | 转造级 | 内循环 · 强化防尘（法兰） | 16 | 4 | 973 | 2406 | 32 | 尺寸图 | CAD/3D |
| SFU | SFU02004-4 | 转造级 | 内循环 · 强化防尘（法兰） | 20 | 4 | 1066 | 2987 | 38 | 尺寸图 | CAD/3D |
| SFU | SFU02504-4 | 转造级 | 内循环 · 强化防尘（法兰） | 25 | 4 | 1180 | 3795 | 43 | 尺寸图 | CAD/3D |
| SFU | SFU03204-4 | 转造级 | 内循环 · 强化防尘（法兰） | 32 | 4 | 1296 | 4838 | 51 | 尺寸图 | CAD/3D |
| SFU | SFU10020-4 | 转造级 | 内循环 · 强化防尘（法兰）；●特殊订制品 | 100 | 20 | 14303 | 60698 | 162 | 尺寸图 | — |
| SFNI | SFNI01605-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 16 | 5 | 1380 | 3052 | 33 | 尺寸图 | — |
| SFNI | SFNI01610-3 | 转造级 | 内循环 · 强化防尘（法兰） | 16 | 10 | 1103 | 2401 | 27 | 尺寸图 | — |
| SFNI | SFNI02005-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 20 | 5 | 1551 | 3875 | 39 | 尺寸图 | — |
| SFNI | SFNI02505-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 25 | 5 | 1724 | 4904 | 45 | 尺寸图 | — |
| SFNI | SFNI02510-4 | 转造级 | 内循环 · 强化防尘（法兰） | 25 | 10 | 2954 | 7295 | 51 | 尺寸图 | — |
| SFNI | SFNI03205-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 32 | 5 | 1922 | 6343 | 52 | 尺寸图 | — |
| SFNI | SFNI03210-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 32 | 10 | 4805 | 12208 | 62 | 尺寸图 | — |
| SFNI | SFNI04005-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 40 | 5 | 2110 | 7988 | 59 | 尺寸图 | — |
| SFNI | SFNI04010-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹 | 40 | 10 | 5399 | 15500 | 72 | 尺寸图 | — |
| SFNI | SFNI05010-4 | 转造级 | 内循环 · 强化防尘（法兰）；可订制左螺纹；●特殊订制品 | 50 | 10 | 6004 | 19614 | 83 | 尺寸图 | — |
| SFNI | SFNI06310-4 | 转造级 | 内循环 · 强化防尘（法兰）；●特殊订制品 | 63 | 10 | 6719 | 25358 | 95 | 尺寸图 | — |
| SFNI | SFNI08010-4 | 转造级 | 内循环 · 强化防尘（法兰）；●特殊订制品 | 80 | 10 | 7346 | 31953 | 109 | 尺寸图 | — |
| SFI | SFI01604-4 | 转造级 | 内循环 · 强化防尘（法兰） | 16 | 4 | 973 | 2406 | 32 | 尺寸图 | CAD/3D |
| SFI | SFI02004-4 | 转造级 | 内循环 · 强化防尘（法兰） | 20 | 4 | 1066 | 2987 | 37 | 尺寸图 | CAD/3D |
| SFI | SFI02504-4 | 转造级 | 内循环 · 强化防尘（法兰） | 25 | 4 | 1180 | 3795 | 43 | 尺寸图 | CAD/3D |
| SFI | SFI03204-4 | 转造级 | 内循环 · 强化防尘（法兰） | 32 | 4 | 1296 | 4838 | 49 | 尺寸图 | CAD/3D |
| SFM | SFM0325T-4 | 转造级 | 铣床专用；可订制左螺纹 | 32 | 5.08 | 1922 | 6343 | 53 | 尺寸图 | CAD/3D |
| SFV | SFV01205-2.8 | 转造级 | 外循环 · 重负荷（法兰） | 12 | 5 | 661 | 1316 | 19 | 尺寸图 | CAD/3D |
| SFV | SFV01210-2.7 | 转造级 | 外循环 · 重负荷（法兰） | 12 | 10 | 623 | 1241 | 18 | 尺寸图 | CAD/3D |
| SFV | SFV01604-3.8 | 转造级 | 外循环 · 重负荷（法兰） | 16 | 4 | 931 | 2285 | 31 | 尺寸图 | CAD/3D |
| SFV | SFV01605-4.8 | 转造级 | 外循环 · 重负荷（法兰） | 16 | 5 | 1614 | 3662 | 40 | 尺寸图 | CAD/3D |
| SFV | SFV01610-2.7 | 转造级 | 外循环 · 重负荷（法兰） | 16 | 10 | 1008 | 2161 | 24 | 尺寸图 | CAD/3D |
| SFV | SFV02004-4.8 | 转造级 | 外循环 · 重负荷（法兰） | 20 | 4 | 1247 | 3584 | 45 | 尺寸图 | CAD/3D |
| SFV | SFV02005-4.8 | 转造级 | 外循环 · 重负荷（法兰） | 20 | 5 | 1814 | 4650 | 47 | 尺寸图 | — |
| SFV | SFV02020-1.8 | 转造级 | 外循环 · 重负荷（法兰） | 20 | 20 | 764 | 1758 | 19 | 尺寸图 | — |
| SFV | SFV02505-4.8 | 转造级 | 外循环 · 重负荷（法兰） | 25 | 5 | 2017 | 5884 | 56 | 尺寸图 | — |
| SFV | SFV02525-1.8 | 转造级 | 外循环 · 重负荷（法兰） | 25 | 25 | 843 | 2199 | 22 | 尺寸图 | — |
| SFV | SFV03204-4.8 | 转造级 | 外循环 · 重负荷（法兰） | 32 | 4 | 1517 | 5806 | 62 | 尺寸图 | — |
| SFV | SFV03205-4.8 | 转造级 | 外循环 · 重负荷（法兰） | 32 | 5 | 2249 | 7612 | 66 | 尺寸图 | CAD/3D |
| SFV | SFV03210-4.8 | 转造级 | 外循环 · 重负荷（法兰） | 32 | 10 | 5620 | 14649 | 76 | 尺寸图 | CAD/3D |
| SFV | SFV04005-4.8 | 转造级 | 外循环 · 重负荷（法兰） | 40 | 5 | 2468 | 9586 | 76 | 尺寸图 | CAD/3D |
| SFV | SFV04010-4.8 | 转造级 | 外循环 · 重负荷（法兰） | 40 | 10 | 6316 | 18600 | 90 | 尺寸图 | CAD/3D |
| SFV | SFV04020-2.7 | 转造级 | 外循环 · 重负荷（法兰） | 40 | 20 | 3935 | 10893 | 56 | 尺寸图 | — |
| SFV | SFV05005-4.8 | 转造级 | 外循环 · 重负荷（法兰）；●特殊订制品 | 50 | 5 | 2698 | 12053 | 87 | 尺寸图 | — |
| SFV | SFV05010-4.8 | 转造级 | 外循环 · 重负荷（法兰）；●特殊订制品 | 50 | 10 | 7023 | 23537 | 106 | 尺寸图 | — |
| SFV | SFV05020-2.7 | 转造级 | 外循环 · 重负荷（法兰）；●特殊订制品 | 50 | 20 | 7336 | 19700 | 68 | 尺寸图 | — |
| SFV | SFV06310-4.8 | 转造级 | 外循环 · 重负荷（法兰）；●特殊订制品 | 63 | 10 | 7860 | 30430 | 126 | 尺寸图 | — |
| SFV | SFV06320-2.7 | 转造级 | 外循环 · 重负荷（法兰）；●特殊订制品 | 63 | 20 | 8162 | 24741 | 80 | 尺寸图 | — |
| SFV | SFV08010-4.8 | 转造级 | 外循环 · 重负荷（法兰）；●特殊订制品 | 80 | 10 | 8593 | 38344 | 145 | 尺寸图 | — |
| SFV | SFV08020-4.8 | 转造级 | 外循环 · 重负荷（法兰）；●特殊订制品 | 80 | 20 | 15103 | 57296 | 168 | 尺寸图 | — |
| SFV | SFV08020-7.6 | 转造级 | 外循环 · 重负荷（法兰）；●特殊订制品 | 80 | 20 | 22423 | 90719 | 260 | 尺寸图 | — |
| SFY | SFY01616-3.6 | 转造级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 16 | 16 | 1073 | 2551 | 31 | 尺寸图 | CAD/3D |
| SFY | SFY02020-3.6 | 转造级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 20 | 20 | 1387 | 3515 | 37 | 尺寸图 | CAD/3D |
| SFY | SFY02525-3.6 | 转造级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 25 | 25 | 2074 | 5494 | 45 | 尺寸图 | CAD/3D |
| SFY | SFY03232-3.6 | 转造级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 32 | 32 | 3021 | 8690 | 58 | 尺寸图 | CAD/3D |
| SFY | SFY04040-3.6 | 转造级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 40 | 40 | 4831 | 14062 | 70 | 尺寸图 | CAD/3D |
| SFY | SFY05050-3.6 | 转造级 | 高Dm-N值 · 端盖式循环（单/双倍导程）；●特殊订制品 | 50 | 50 | 7220 | 21974 | 86 | 尺寸图 | CAD/3D |
| SFY | SFY01632-1.6 | 转造级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 16 | 32 | 493 | 1116 | 11 | 尺寸图 | CAD/3D |
| SFY | SFY02040-1.6 | 转造级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 20 | 40 | 653 | 1597 | 15 | 尺寸图 | CAD/3D |
| SFY | SFY02550-1.6 | 转造级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 25 | 50 | 976 | 2495 | 19 | 尺寸图 | CAD/3D |
| SFY | SFY03264-1.6 | 转造级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 32 | 64 | 1374 | 3571 | 22 | 尺寸图 | CAD/3D |
| SFY | SFY04080-1.6 | 转造级 | 高Dm-N值 · 端盖式循环（单/双倍导程） | 40 | 80 | 2273 | 6387 | 29 | 尺寸图 | CAD/3D |
| SFY | SFY050100-1.6 | 转造级 | 高Dm-N值 · 端盖式循环（单/双倍导程）；●特殊订制品 | 50 | 100 | 3398 | 9980 | 35 | 尺寸图 | CAD/3D |
| SFYA | SFYA01616-3.6 | 转造级 | 高Dm-N值 · 端盖式循环 | 16 | 16 | 1073 | 2551 | 31 | 尺寸图 | CAD/3D |
| SFYA | SFYA02020-3.6 | 转造级 | 高Dm-N值 · 端盖式循环 | 20 | 20 | 1387 | 3515 | 37 | 尺寸图 | CAD/3D |
| SFYA | SFYA02525-3.6 | 转造级 | 高Dm-N值 · 端盖式循环 | 25 | 25 | 2074 | 5494 | 45 | 尺寸图 | CAD/3D |
| SFYA | SFYA03232-3.6 | 转造级 | 高Dm-N值 · 端盖式循环 | 32 | 32 | 3021 | 8690 | 58 | 尺寸图 | CAD/3D |
| SFYA | SFYA04040-3.6 | 转造级 | 高Dm-N值 · 端盖式循环 | 40 | 40 | 4831 | 14062 | 70 | 尺寸图 | CAD/3D |
| SFYA | SFYA05050-3.6 | 转造级 | 高Dm-N值 · 端盖式循环 | 50 | 50 | 7220 | 21974 | 86 | 尺寸图 | — |
| SFYA | SFYA01632-1.6 | 转造级 | 高Dm-N值 · 端盖式循环 | 16 | 32 | 493 | 1116 | 11 | 尺寸图 | CAD/3D |
| SFYA | SFYA02040-1.6 | 转造级 | 高Dm-N值 · 端盖式循环 | 20 | 40 | 653 | 1597 | 15 | 尺寸图 | CAD/3D |
| SFYA | SFYA02550-1.6 | 转造级 | 高Dm-N值 · 端盖式循环 | 25 | 50 | 976 | 2495 | 19 | 尺寸图 | CAD/3D |
| SFYA | SFYA03264-1.6 | 转造级 | 高Dm-N值 · 端盖式循环 | 32 | 64 | 1374 | 3571 | 22 | 尺寸图 | CAD/3D |
| SFYA | SFYA04080-1.6 | 转造级 | 高Dm-N值 · 端盖式循环 | 40 | 80 | 2273 | 6387 | 29 | 尺寸图 | CAD/3D |
| SFYA | SFYA050100-1.6 | 转造级 | 高Dm-N值 · 端盖式循环 | 50 | 100 | 3398 | 9980 | 35 | 尺寸图 | CAD/3D |

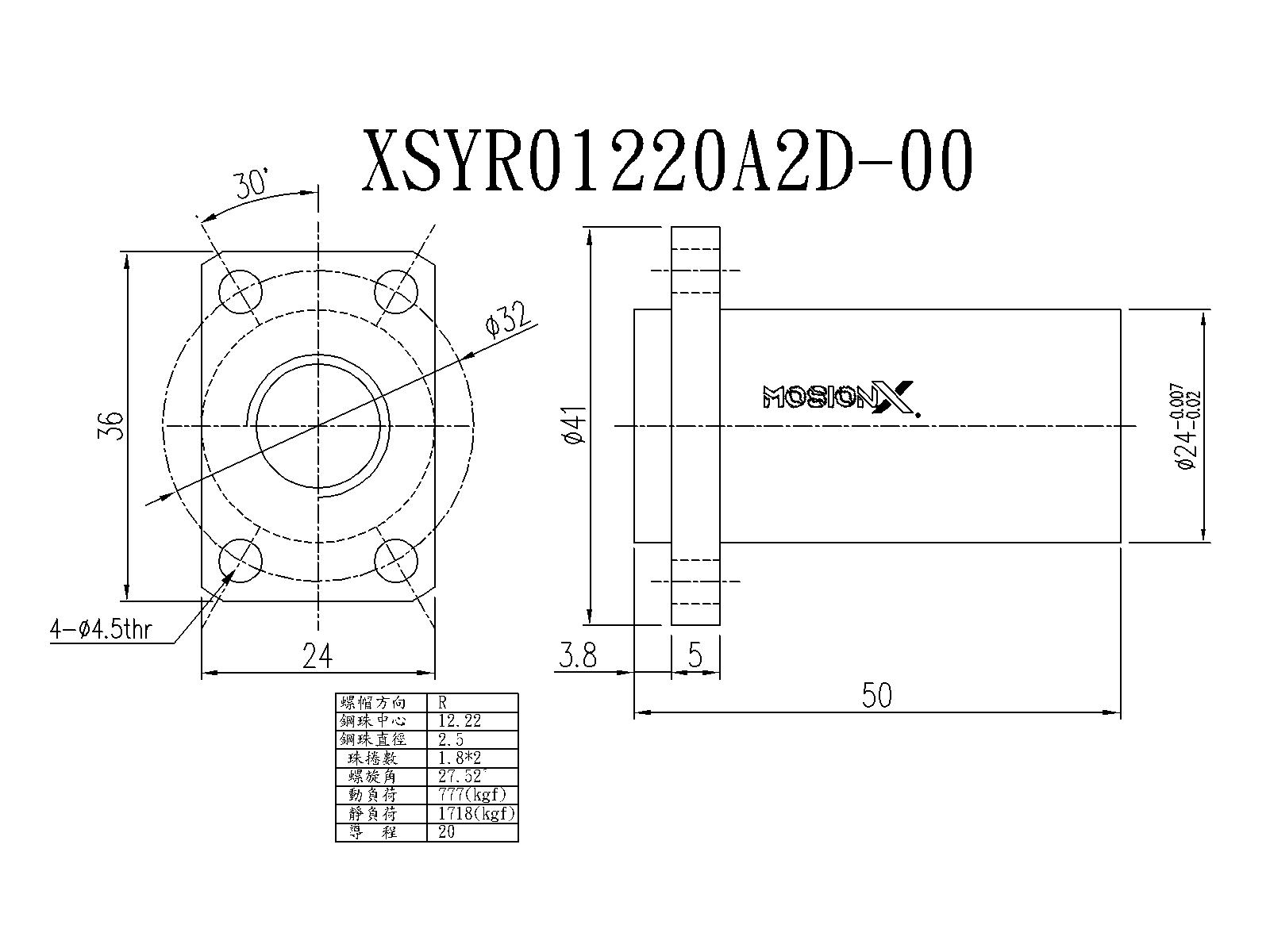

| XSYR | XSYR01220A2D-00 | 转造级 | XSY 微小型 | 12 | 20 | 777 | 1718 | 13 | 尺寸图 | CAD/3D |
| SCNI | SCNI01605-4 | 转造级 | 标准型内循环（无法兰） | 16 | 5 | 1380 | 3052 | 33 | 尺寸图 | — |
| SCNI | SCNI02005-4 | 转造级 | 标准型内循环（无法兰） | 20 | 5 | 1551 | 3875 | 39 | 尺寸图 | — |
| SCNI | SCNI02505-4 | 转造级 | 标准型内循环（无法兰） | 25 | 5 | 1724 | 4904 | 45 | 尺寸图 | — |
| SCNI | SCNI02510-4 | 转造级 | 标准型内循环（无法兰） | 25 | 10 | 2954 | 7295 | 51 | 尺寸图 | — |
| SCNI | SCNI03205-4 | 转造级 | 标准型内循环（无法兰） | 32 | 5 | 1922 | 6343 | 52 | 尺寸图 | — |
| SCNI | SCNI03210-4 | 转造级 | 标准型内循环（无法兰） | 32 | 10 | 4805 | 12208 | 62 | 尺寸图 | — |
| SCNI | SCNI04005-4 | 转造级 | 标准型内循环（无法兰） | 40 | 5 | 2110 | 7988 | 59 | 尺寸图 | — |
| SCNI | SCNI04010-4 | 转造级 | 标准型内循环（无法兰） | 40 | 10 | 5399 | 15500 | 72 | 尺寸图 | — |
| SCNI | SCNI05010-4 | 转造级 | 标准型内循环（无法兰）；●特殊订制品 | 50 | 10 | 6004 | 19614 | 83 | 尺寸图 | — |
| SCNI | SCNI06310-4 | 转造级 | 标准型内循环（无法兰）；●特殊订制品 | 63 | 10 | 6719 | 25358 | 95 | 尺寸图 | — |
| SCNI | SCNI08010-4 | 转造级 | 标准型内循环（无法兰）；●特殊订制品 | 80 | 10 | 7346 | 31953 | 109 | 尺寸图 | — |
| SCI | SCI01604-4 | 转造级 | 标准型内循环（无法兰） | 16 | 4 | 973 | 2406 | 32 | 尺寸图 | CAD/3D |
| SCI | SCI02004-4 | 转造级 | 标准型内循环（无法兰） | 20 | 4 | 1066 | 2987 | 37 | 尺寸图 | CAD/3D |
| SCI | SCI02504-4 | 转造级 | 标准型内循环（无法兰） | 25 | 4 | 1180 | 3795 | 43 | 尺寸图 | CAD/3D |
| SCI | SCI03204-4 | 转造级 | 标准型内循环（无法兰） | 32 | 4 | 1296 | 4838 | 49 | 尺寸图 | CAD/3D |
| SFK | SFK00601 | 转造级 | K型微小螺帽 | 6 | 1 | 111 | 224 | 9 | 尺寸图 | CAD/3D |
| SFK | SFK00801 | 转造级 | K型微小螺帽 | 8 | 1 | 161 | 403 | 14 | 尺寸图 | CAD/3D |
| SFK | SFK00802 | 转造级 | K型微小螺帽 | 8 | 2 | 222 | 458 | 13 | 尺寸图 | CAD/3D |
| SFK | SFK0082.5 | 转造级 | K型微小螺帽 | 8 | 2.5 | 221 | 457 | 13 | 尺寸图 | CAD/3D |
| SFK | SFK01002 | 转造级 | K型微小螺帽 | 10 | 2 | 243 | 569 | 15 | 尺寸图 | CAD/3D |
| SFK | SFK01004 | 转造级 | K型微小螺帽 | 10 | 4 | 468 | 905 | 17 | 尺寸图 | CAD/3D |
| SFK | SFK01202 | 转造级 | K型微小螺帽 | 12 | 2 | 334 | 906 | 22 | 尺寸图 | CAD/3D |
| SFK | SFK01205 | 转造级 | K型微小螺帽 | 12 | 5 | 702 | 1409 | 17 | 尺寸图 | CAD/3D |
| SFK | SFK01402 | 转造级 | K型微小螺帽 | 14 | 2 | 354 | 1053 | 24 | 尺寸图 | CAD/3D |
| SFK | SFK01404 | 转造级 | K型微小螺帽 | 14 | 4 | 957 | 2155 | 16 | 尺寸图 | CAD/3D |
| XSK | XSK01004 | 转造级 | K型微小（特殊） | 10 | 4 | 468 | 905 | 17 | 尺寸图 | CAD/3D |
| XSK | XSK01404 | 转造级 | K型微小（特殊） | 14 | 4 | 957 | 2145 | 16 | 尺寸图 | CAD/3D |
| XSUR | XSUR01204T3D-02 | 转造级 | 内循环（特殊） | 12 | 4 | 704 | 1413 | － | 尺寸图 | CAD/3D |
| BSHR | BSHR0082.5-2.5 | 转造级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 8 | 2.5 | 189 | 381 | 11 | 尺寸图 | CAD/3D |
| BSHR | BSHR01002-3.5 | 转造级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 10 | 2 | 277 | 664 | 17 | 尺寸图 | CAD/3D |
| BSHR | BSHR01004-2.5 | 转造级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 10 | 4 | 400 | 754 | 14 | 尺寸图 | CAD/3D |
| BSHR | BSHR01204-3.5 | 转造级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 12 | 4 | 804 | 1649 | 23 | 尺寸图 | CAD/3D |
| BSHR | BSHR01205-3.5 | 转造级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 12 | 5 | 801 | 1644 | 24 | 尺寸图 | CAD/3D |
| BSHR | BSHR01404-3 | 转造级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 14 | 4 | 748 | 1609 | 26 | 尺寸图 | CAD/3D |
| BSHR | BSHR01604-3 | 转造级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 16 | 4 | 759 | 1804 | 24 | 尺寸图 | CAD/3D |
| BSHR | BSHR01605-3 | 转造级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 16 | 5 | 1077 | 2289 | 25 | 尺寸图 | CAD/3D |
| BSHR | BSHR01610-2 | 转造级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 16 | 10 | 779 | 1601 | 14 | 尺寸图 | CAD/3D |
| BSHR | BSHR02005-3 | 转造级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 20 | 5 | 1211 | 2906 | 30 | 尺寸图 | CAD/3D |
| BSHR | BSHR02505-4 | 转造级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 25 | 5 | 1724 | 4904 | 37 | 尺寸图 | CAD/3D |
| BSHR | BSHR02510-4 | 转造级 | 无法兰 · 微小型（d≤12外循环 / d≥14内循环） | 25 | 10 | 2954 | 7295 | 41 | 尺寸图 | CAD/3D |
固定端/支撑端/法兰型支撑座，含适用轴径、轴承型号、支撑座尺寸图与 CAD/3D 图纸下载。
| 系列 | 型号 | 端别 | 型式 | 适用轴径 | 轴承 | 支撑座尺寸图 | 页码 | CAD/3D |
|---|---|---|---|---|---|---|---|---|
| BK | BK-10 | 固定端 | 方型 | 12/14/15 | 7000ATYDFC8P5 | 尺寸图 | G06/G08 | CAD/3D |
| BK | BK-12 | 固定端 | 方型 | 14/15/16/18 | 7001ATYDFC8P5 | 尺寸图 | G06/G08 | CAD/3D |
| BK | BK-15 | 固定端 | 方型 | 18/20 | 7002ATYDFC8P5 | 尺寸图 | G06/G08 | CAD/3D |
| BK | BK-17 | 固定端 | 方型 | 20/25 | 7203ATYDFC8P5 | 尺寸图 | G06/G08 | CAD/3D |
| BK | BK-20 | 固定端 | 方型 | 25/28 | 7004ATYDFC8P5 | 尺寸图 | G06/G08 | CAD/3D |
| BK | BK-25 | 固定端 | 方型 | 32/36 | 7205ATYDFC8P5 | 尺寸图 | G06/G08 | CAD/3D |
| BK | BK-30 | 固定端 | 方型 | 36/40 | 7206ATYDFC8P5 | 尺寸图 | G06/G08 | CAD/3D |
| BK | BK-35 | 固定端 | 方型 | 40/45/50 | 7207ATYDFC8P5 | 尺寸图 | G06/G08 | CAD/3D |
| BK | BK-40 | 固定端 | 方型 | 50/55 | 7208ATYDFC8P5 | 尺寸图 | G06/G08 | CAD/3D |
| BF | BF-10 | 支持端 | 方型 | 12/14/15 | 608ZZ | 尺寸图 | G10 | CAD/3D |
| BF | BF-12 | 支持端 | 方型 | 14/15/16 | 6000ZZ | 尺寸图 | G10 | CAD/3D |
| BF | BF-15 | 支持端 | 方型 | 18/20 | 6002ZZ | 尺寸图 | G10 | CAD/3D |
| BF | BF-17 | 支持端 | 方型 | 20/25 | 6203ZZ | 尺寸图 | G10 | CAD/3D |
| BF | BF-20 | 支持端 | 方型 | 25/28 | 6004ZZ | 尺寸图 | G10 | CAD/3D |
| BF | BF-25 | 支持端 | 方型 | 32/36 | 6205ZZ | 尺寸图 | G10 | CAD/3D |
| BF | BF-30 | 支持端 | 方型 | 36/40 | 6206ZZ | 尺寸图 | G10 | CAD/3D |
| BF | BF-35 | 支持端 | 方型 | 40/45/50 | 6207ZZ | 尺寸图 | G10 | CAD/3D |
| BF | BF-40 | 支持端 | 方型 | 50/55 | 6208ZZ | 尺寸图 | G10 | CAD/3D |
| EK | EK-6 | 固定端 | 圆型 | 6/8 | 706ATYDFC7P5 | 尺寸图 | G12-G15 | — |
| EK | EK-8 | 固定端 | 圆型 | 10/12 | 708ATYDFC8P5 | 尺寸图 | G12-G15 | — |
| EK | EK-10 | 固定端 | 圆型 | 12/14/15 | 7000ATYDFC8P5 | 尺寸图 | G12-G15 | CAD/3D |
| EK | EK-12 | 固定端 | 圆型 | 14/15/16 | 7001ATYDFC8P5 | 尺寸图 | G12-G15 | CAD/3D |
| EK | EK-15 | 固定端 | 圆型 | 18/20 | 7002ATYDFC8P5 | 尺寸图 | G12-G15 | CAD/3D |
| EK | EK-20 | 固定端 | 圆型 | 25/28/32 | 7204ATYDFC8P5 | 尺寸图 | G12-G15 | CAD/3D |
| EK | EK-25 | 固定端 | 圆型 | 32/36 | 7205ATYDFC8P5 | 尺寸图 | G12-G15 | — |
| EF | EF-6 | 支持端 | 圆型 | 6/8 | 606ZZ | 尺寸图 | G16/G17 | — |
| EF | EF-8 | 支持端 | 圆型 | 10/12 | 606ZZ | 尺寸图 | G16/G17 | CAD/3D |
| EF | EF-10 | 支持端 | 圆型 | 12/14/15 | 608ZZ | 尺寸图 | G16/G17 | CAD/3D |
| EF | EF-12 | 支持端 | 圆型 | 14/15/16 | 6000ZZ | 尺寸图 | G16/G17 | CAD/3D |
| EF | EF-15 | 支持端 | 圆型 | 18/20 | 6002ZZ | 尺寸图 | G16/G17 | CAD/3D |
| EF | EF-20 | 支持端 | 圆型 | 25/28 | 6204ZZ | 尺寸图 | G16/G17 | — |
| EF | EF-25 | 支持端 | 圆型 | 32/36 | 6205ZZ | 尺寸图 | G16/G17 | — |
| FK | FK-6 | 固定端 | 法兰型 | 8/10 | 706ATYDFC8P5 | 尺寸图 | G18-G21 | — |
| FK | FK-8 | 固定端 | 法兰型 | 10/12 | 706ATYDFC8P5 | 尺寸图 | G18-G21 | CAD/3D |
| FK | FK-10 | 固定端 | 法兰型 | 12/14/15 | 7000ATYDFC8P5 | 尺寸图 | G18-G21 | CAD/3D |
| FK | FK-12 | 固定端 | 法兰型 | 14/15/16 | 7001ATYDFC8P5 | 尺寸图 | G18-G21 | CAD/3D |
| FK | FK-15 | 固定端 | 法兰型 | 18/20 | 7002ATYDFC8P5 | 尺寸图 | G18-G21 | CAD/3D |
| FK | FK-20 | 固定端 | 法兰型 | 25/28 | 7204ATYDFC8P5 | 尺寸图 | G18-G21 | CAD/3D |
| FK | FK-25 | 固定端 | 法兰型 | 32/36 | 7205ATYDFC8P5 | 尺寸图 | G18-G21 | CAD/3D |
| FK | FK-30 | 固定端 | 法兰型 | 40/50 | 7206ATYDFC8P5 | 尺寸图 | G18-G21 | CAD/3D |
| FF | FF-6 | 支持端 | 法兰型 | 10/12 | 606ZZ | 尺寸图 | G22/G23 | — |
| FF | FF-10 | 支持端 | 法兰型 | 12/14/15 | 608ZZ | 尺寸图 | G22/G23 | CAD/3D |
| FF | FF-12 | 支持端 | 法兰型 | 14/15/16 | 6000ZZ | 尺寸图 | G22/G23 | CAD/3D |
| FF | FF-15 | 支持端 | 法兰型 | 18/20 | 6002ZZ | 尺寸图 | G22/G23 | CAD/3D |
| FF | FF-20 | 支持端 | 法兰型 | 25/28 | 6204ZZ | 尺寸图 | G22/G23 | CAD/3D |
| FF | FF-25 | 支持端 | 法兰型 | 32/36 | 6205ZZ | 尺寸图 | G22/G23 | CAD/3D |
| FF | FF-30 | 支持端 | 法兰型 | 40/50 | 6206ZZ | 尺寸图 | G22/G23 | CAD/3D |
C5 为研磨级高精度，适用于精密定位、重复定位要求高的场合；C7 多为轧制级，成本低、适合一般传动与输送。选型时按设备定位精度要求选择，精密机床优先 C5，普通自动化设备 C7 即可满足。
端盖式循环（如 SFA/SFB/SFY/SFYA 系列）结构紧凑、允许高 Dm·N 值，适合高速进给；外循环重负荷型（如 SFV 系列）采用法兰螺母，承载与刚性更高，适合重切削与重负载场景。
BK、BF 为方型，分别用于固定端与支撑端；EK、EF 为凸缘（圆型）支撑座；FF、FK 为法兰型。选型需匹配丝杠轴径（见各型号适用轴径）与安装方式（一端固定一端支撑、两端固定等）。
先按负载与空间确定丝杠轴径 d，再按所需线速度 v 与电机最高转速确定导程 I（导程越大线速度越高）；最后校核动额定负荷 Ca 与临界转速。本总表已按系列/型号列出轴径 d、导程 I、动额定负荷 Ca 等参数便于对比。
额定寿命 L = (Ca / P)³ × 10⁶ 转，其中 Ca 为动额定负荷、P 为等效轴向负荷。实际寿命还受转速、润滑、防尘影响。表中 Ca / Coa 列可直接用于寿命与静安全系数校核。
以下系列说明整理自 MOSIONX 原厂技术资料，便于在选型时快速理解各系列的循环方式、结构特点与典型应用，与上方型号总表配合使用。
SFB 系列为 SFA 系列的更新替代型号，采用无凸台设计（与老款 SFS 一致），安装尺寸与 SFA 系列完全相同，可互换使用，适合需要紧凑安装空间的自动化设备升级替换。
内循环系列滚珠丝杆具有螺母尺寸小、结构紧凑的优势，适合空间受限的高精度传动应用。SFNU 系列安装孔尺寸与 SFB/SFA 一致，兼容性强；SFU 系列现货较少，选型前请联系我们查询库存。
SFY 高速系列滚珠丝杆专为高转速、快进给应用场景设计，适用于高速加工中心、精密磨床等设备；SFYA 为 SFY 的升级防尘款，安装尺寸完全一致，可直接互换，是高速设备的理想选择。
SFV 系列为重负载外循环滚珠丝杆，SFNI 系列为内循环系列，两款均具备高精度、低摩擦特性，适配数控机床、自动化产线等多场景精密传动需求。
SFI 系列为内循环系列，SCI、SCNH、SCNI 系列为无法兰系列，适配不同安装空间与精度需求，便于在紧凑结构中集成。
涵盖精密微型滚珠丝杆及特殊规格型号，适用于小型化设备、精密仪器等对空间要求严苛的应用场景。
BSH 系列为螺帽外牙精密微型滚珠丝杆，适合小型精密设备；OFV/OFI/OFU 系列为一体式双螺帽，适配不同结构的自动化设备与机床。
用于滚珠丝杆轴的固定端与支撑端，提供高精度径向/轴向支承。BK、BF 为方型（分别用于固定端与支撑端）；EK、EF 为凸缘（圆型）支撑座；FF、FK 为法兰型。选型需匹配丝杠轴径与安装方式（一端固定一端支撑、两端固定等）。
惠州市实一自动化科技有限公司官网
18902609613
307283196@qq.com
