SFB03232-1.8 SFB滚珠丝杆（轴径32mm 导程32mm 精密研磨级）
SFB03232-1.8 SFB滚珠丝杆：轴径32mm、导程32mm、基本动额定负荷Ca=1257kgf、基本静额定负荷Coa=3426kgf、轴向刚性27kgf/µm，端盖式循环 · SFA升级新款（DIN 69051 FORM B）。MOSIONX原厂精密研磨级，现货供应，支持选型计算与图纸下载。
主要参数
| 系列 | SFB |
| 型号 | SFB03232-1.8 |
| 精度等级 | 精密研磨级 |
| 循环方式 | 端盖式循环 · SFA 升级新款（DIN 69051 FORM B） |
| 轴径 d | 32 mm |
| 导程 I | 32 mm |
| 基本动额定负荷 Ca | 1257 kgf |
| 基本静额定负荷 Coa | 3426 kgf |
| 轴向刚性 | 27 kgf/µm |
| 珠径 Da | 3.969 mm |
| 螺帽外径 D | 50 mm |
| 安装孔中心 A | 80 mm |
| 螺帽长度 L | 78 mm |
| 法兰宽 W | 65 mm |
| 法兰高 H | 62 mm |
| 锁紧螺纹 X | 9 |
| 油孔 Q | M6 |
| 钢珠圈数 n | 1.8×1 |
| 型录页码 | C45（研磨级）/ C74（转造级） |

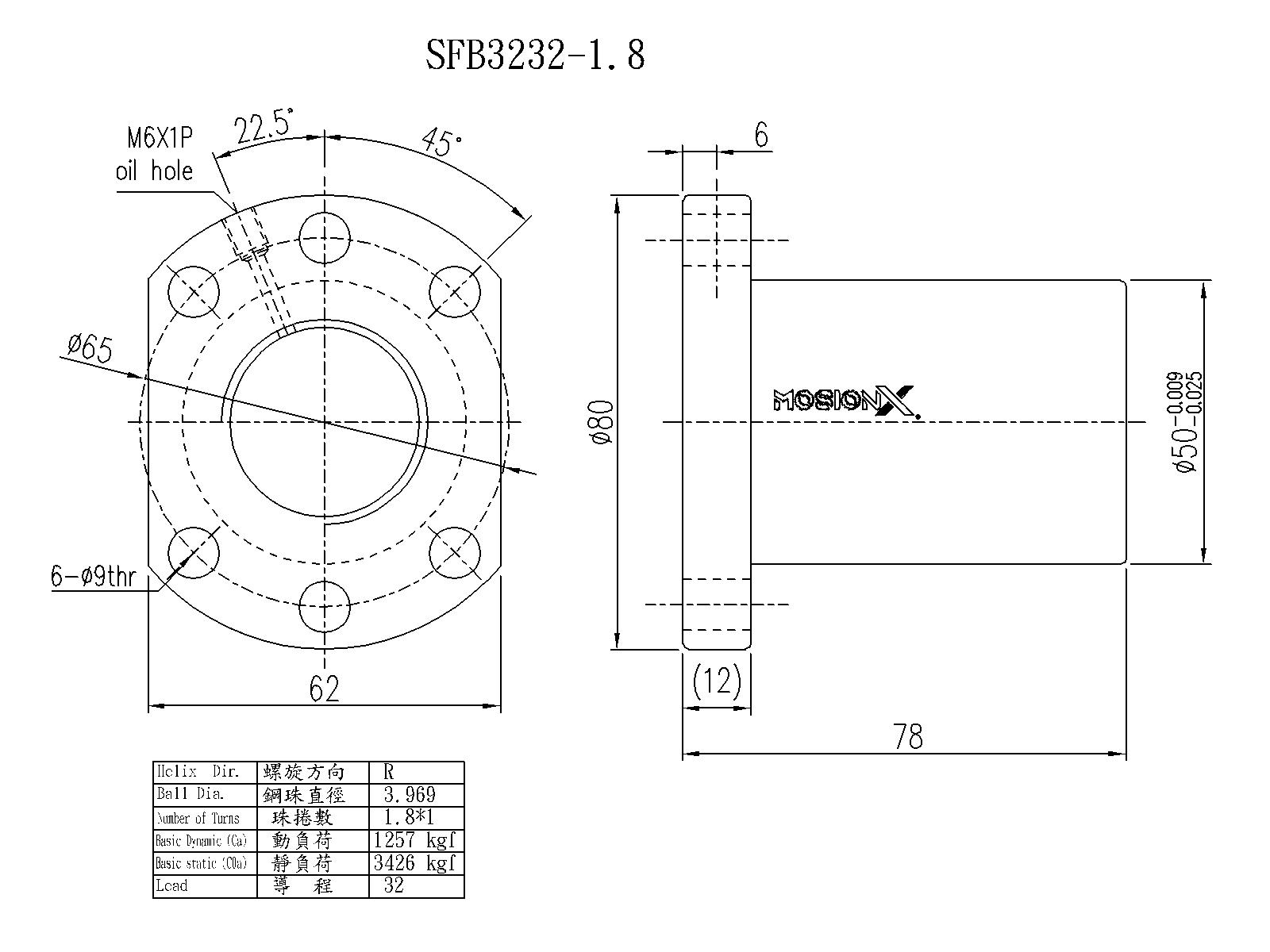

尺寸图纸
图纸为 MOSIONX 原厂 SFB（DIN 69051 FORM B）系列规格尺寸表（精密研磨级 C45 页 / 转造级 C74 页），数据源自原厂型录，请以实际安装尺寸为准。
配套支撑座推荐
| 类型 | 型号 | 适配轴径 | 轴承型号 |
|---|---|---|---|
| 固定端（方型） | BK-25 | 32/36 | 7205ATYDFC8P5 |
| 支持端 | BF-25 | 32/36 | 6205ZZ |
丝杆支撑座按轴径配套，BK 固定端承载轴向力，BF 支持端作辅助支撑。
型号说明
SFB（DIN 69051 FORM B）为 SFA 系列的升级新款。经 20 个型号全量对比验证，SFB 与同规格 SFA 的安装尺寸（D/A/B/L/W/H）及性能参数（Ca/Coa/刚性）完全一致，可直接互换使用。新设计优先选用 SFB（升级款），存量设备替换 SFA/SFB 均可。型号命名规则：SFB + 轴径 + 导程 + 循环圈数后缀。
安装注意事项
- 禁止敲打螺帽：安装时严禁用铁锤直接敲打螺帽，防止钢珠脱落或滚道损伤；如需压入，使用专用压入工具均匀施压于法兰端面。
- 清洁配合面：安装前用煤油清洁轴径、安装孔及配合面，禁止用砂纸打磨丝杆表面（会破坏表面硬化层和粗糙度，导致寿命下降）。
- 同轴度控制：支撑座与丝杆安装同轴度建议 ≤ 0.05mm，水平度 ≤ 0.05/1000mm。同轴度超差会导致寿命骤降、噪音增大、温升过高，严重时卡死。
- 垂直安装制动：垂直安装时必须配带制动电机，防止断电后负载下滑；建议固定端（BK）安装在上侧，承载全部轴向力。
- 首次运行注脂：出厂丝杆含防锈油但不含润滑脂，首次运行前必须注入润滑脂（锂基脂或 MOSIONX 原厂润滑脂），空走 3-5 个行程使油脂均匀分布后再加载运行。
- 存放要求：丝杆长期存放时应水平放置，避免长期竖直放置导致弯曲变形；存放环境干燥、无腐蚀性气体。
常见问题（FAQ）
SFB03232-1.8 的精度等级是多少？
SFB03232-1.8 为精密研磨级（MOSIONX 原厂 C45 样本），同时提供转造级版本（C74 样本）。精度标准：研磨级 C5 约 0.018mm/300mm、C3 约 0.008mm/300mm。
SFB03232-1.8 与同规格 SFA 有什么区别？
SFB 是 SFA 的升级新款（DIN 69051 FORM B）。经 20 个型号全量对比验证，SFB 与同规格 SFA 的安装尺寸（D/A/B/L/W/H）及性能参数（Ca/Coa/刚性）完全一致，可直接互换使用。新设计优先选用 SFB，存量设备替换 SFA/SFB 均可，适合紧凑安装空间的自动化设备升级替换。
SFB03232-1.8 配套什么支撑座？
轴径 32mm 推荐配套 BK-25（固定端）+ BF-25（支持端），垂直安装或重负载工况建议固定端承载全部轴向力。
SFB03232-1.8 适合什么应用场景？
SFB 系列为端盖式循环滚珠丝杆，适合高速进给、精密定位场合（加工中心、雕铣机、高速搬送设备等），选型建议结合负载、速度、精度和安装方式综合评估，可使用本站选型工具快速校核。
